3D модели зажимов ЗНИ

Цифровая библиотека электротехнических зажимов — типоразмеры от ЗНИ‑2,5 до ЗНИ‑95

Систематизированный набор трёхмерных моделей наборных зажимов серии ЗНИ, охватывающий широкий диапазон сечений подключаемых проводников. В комплект входят исполнения ЗНИ‑2,5, ЗНИ‑4, ЗНИ‑6, ЗНИ‑10, ЗНИ‑16, ЗНИ‑35, ЗНИ‑70, ЗНИ‑95 — такая номенклатура закрывает потребности в организации клеммных соединений для слаботочных цепей, цепей управления, а также для силовых линий с высокой токовой нагрузкой. Изделия применяются для надёжного присоединения и фиксации жил кабелей и проводов в распределительных щитах, шкафах автоматики, клеммных блоках и на монтажных рейках.

Организация комплекта и навигация

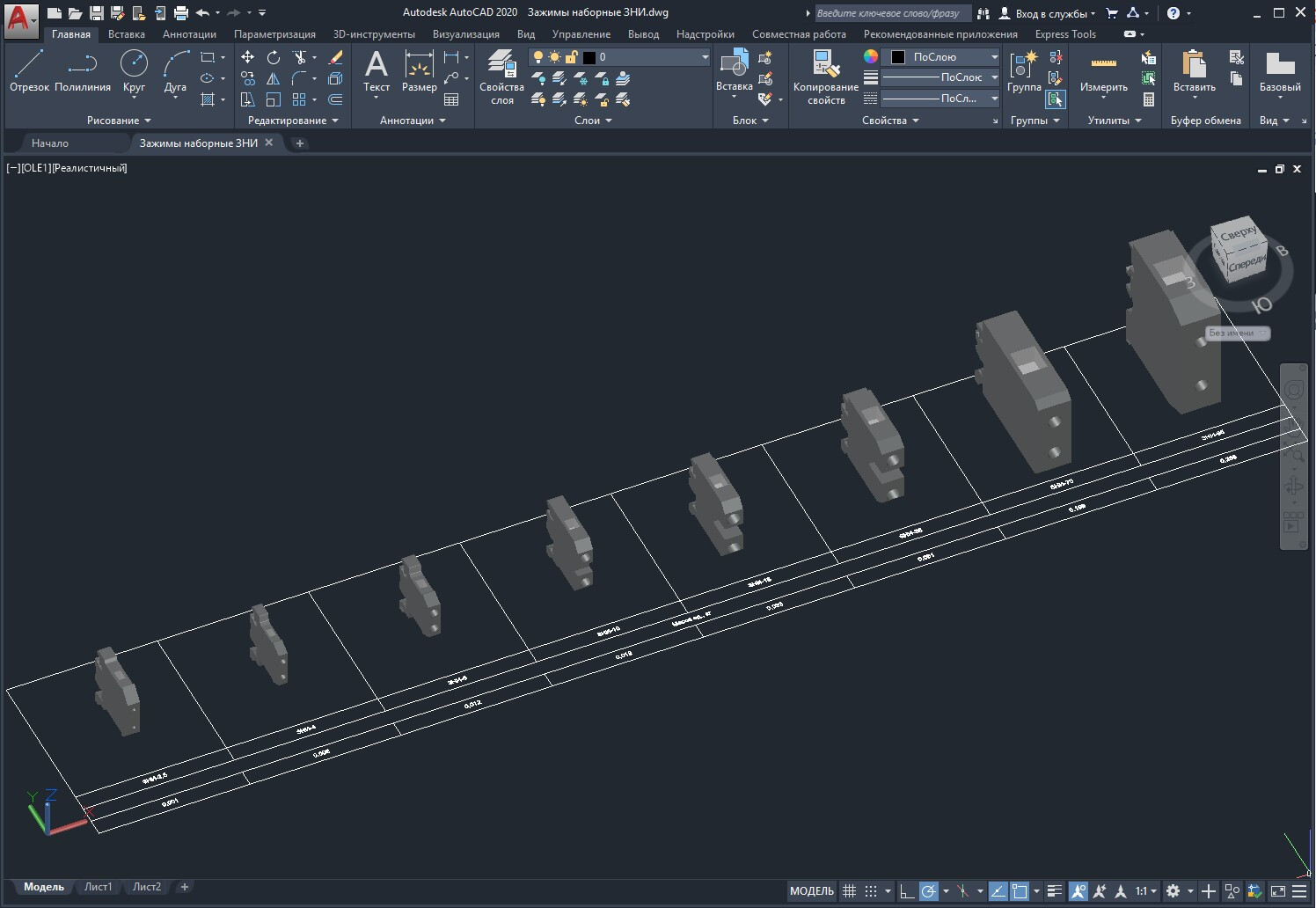

Каждая модель размещена на отдельной информационной сетке, выполняющей функцию наглядного каталога. Для каждого изделия указаны:

• обозначение типоразмера — обеспечивает однозначную идентификацию детали при подборе и заказе;
• масса изделия — необходима для расчёта суммарной нагрузки на каркас шкафа и составления весовых спецификаций.

Такая компоновка избавляет от необходимости обращаться к сторонним справочникам в процессе проектирования и существенно ускоряет подбор комплектующих.

Метод построения геометрии

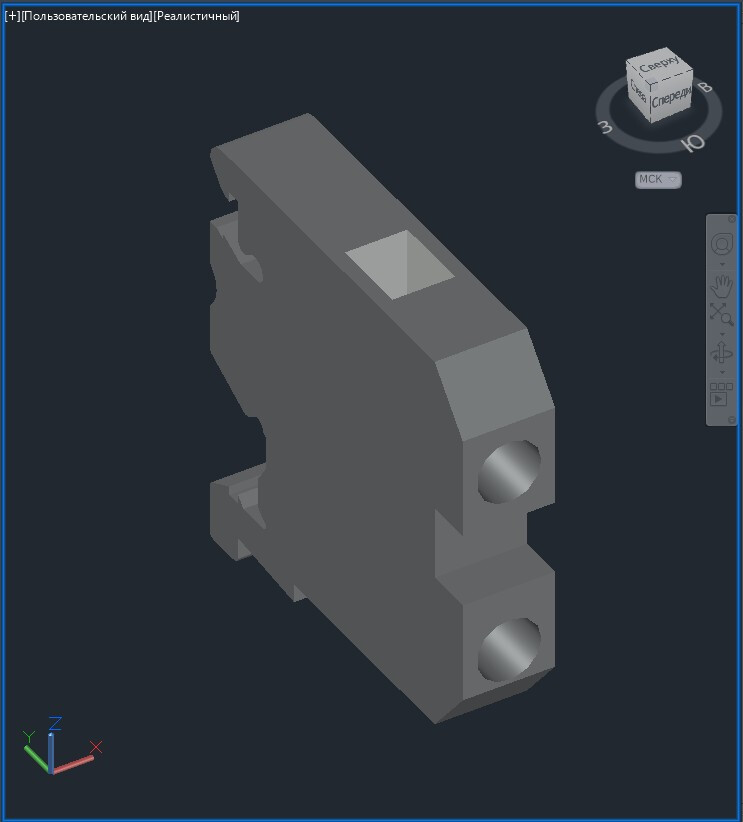

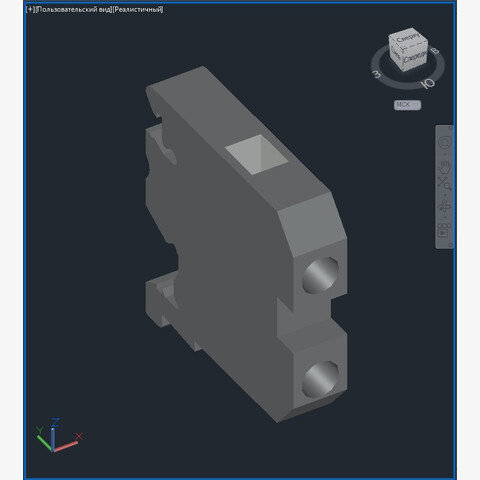

Все 3D‑модели реализованы в формате твёрдотельного моделирования (тип — ТЕЛО). Каждый зажим — это замкнутый объёмный объект с корректными массо‑инерционными характеристиками.

Совместимость и возможности экспорта

Файлы подготовлены для интеграции в распространённые системы автоматизированного проектирования. Через штатные инструменты экспорта, доступные в большинстве САПР, пользователь может:

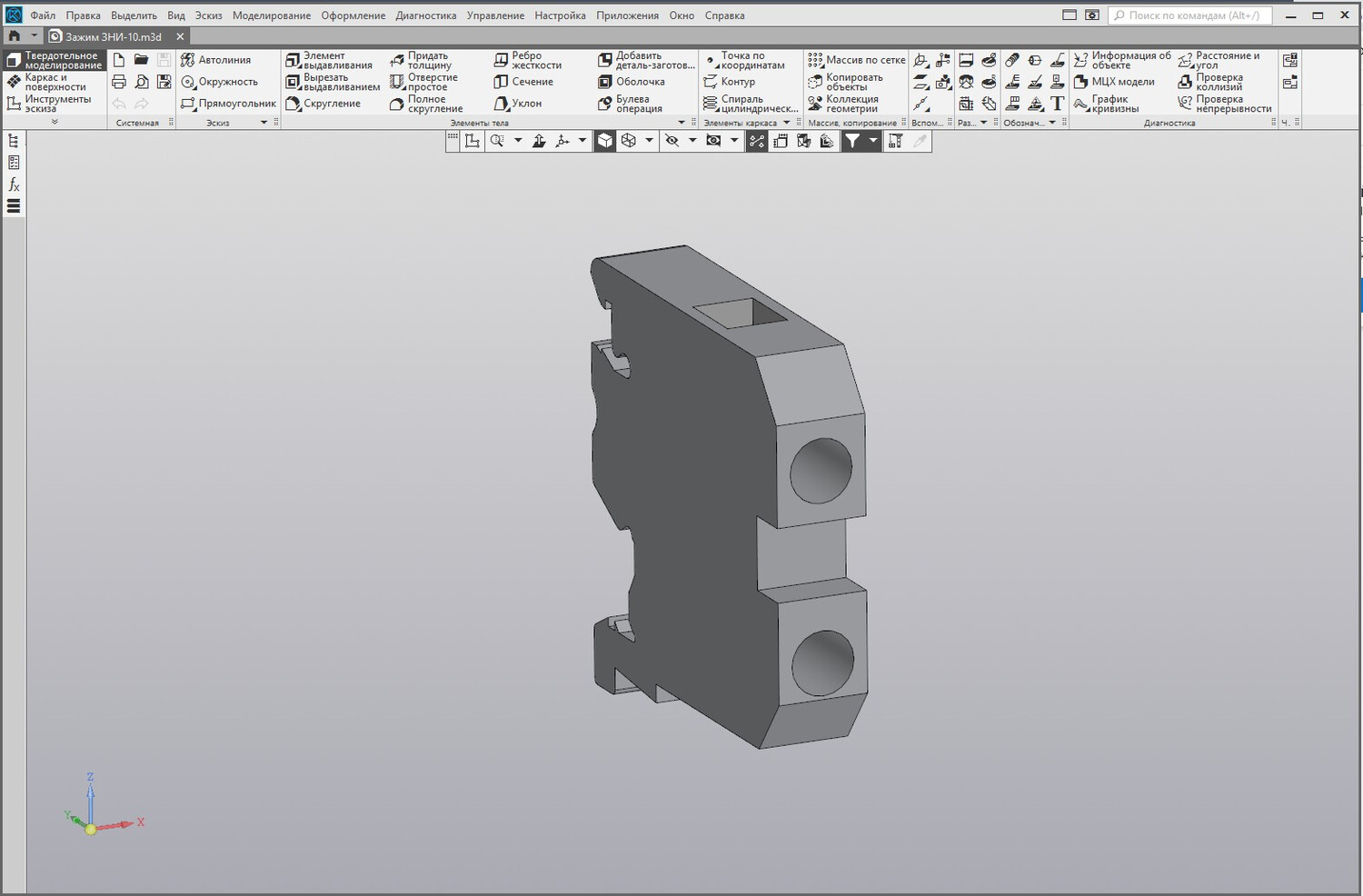

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;

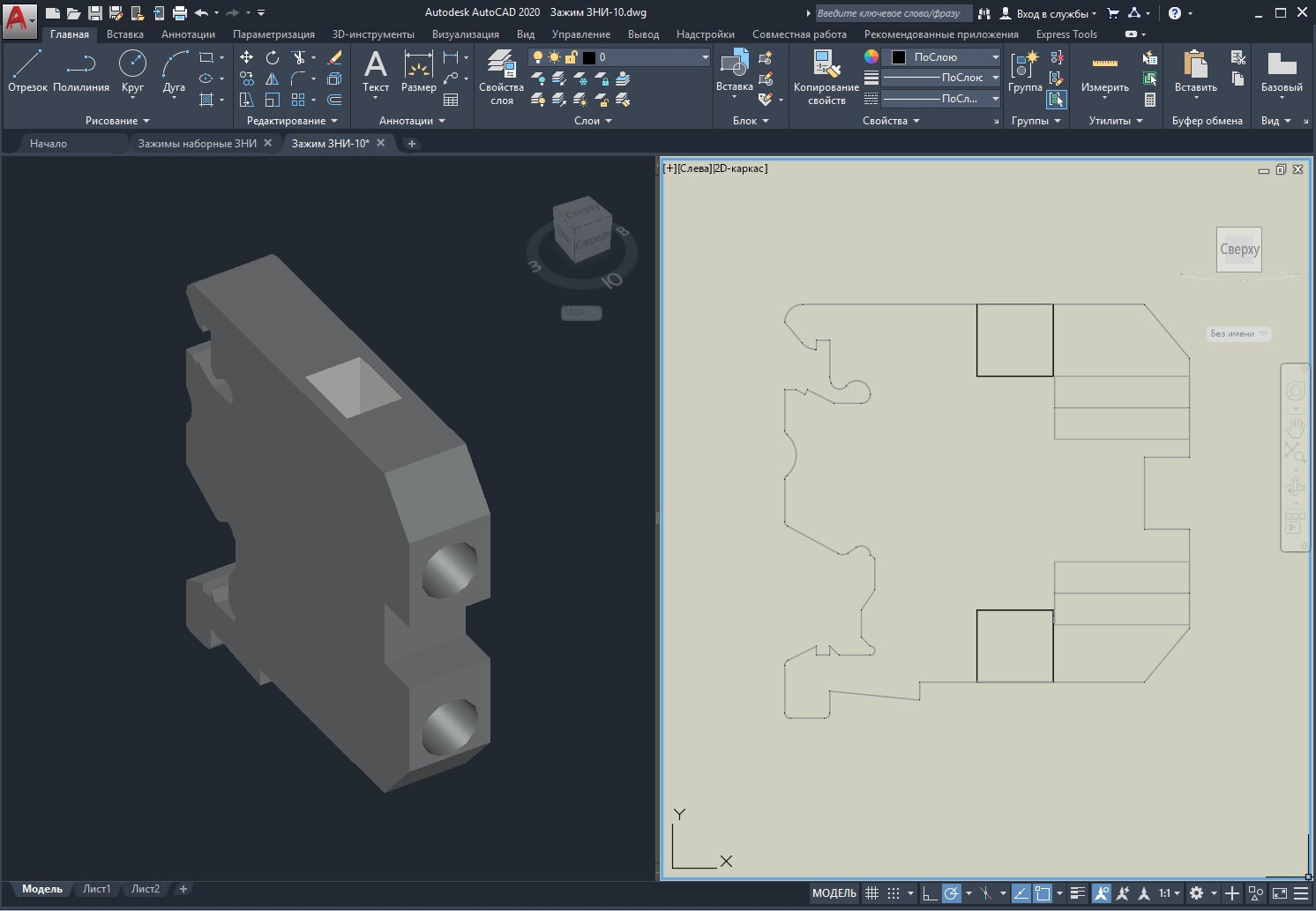

• сформировать 2D‑чертежи с основными видами, разрезами и сечениями;
• выполнить локальные вырезы для анализа внутренней структуры контактной группы и проверки посадки проводника в зажиме;
• собрать собственные варианты клеммных сборок, комбинируя зажимы разных типоразмеров и монтажные аксессуары.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
