Таблицы по ГОСТ 21.408

Комплект стандартизированных шаблонов для раздела АТХ

Предлагаем скачать набор готовых шаблонов таблиц, необходимых при оформлении раздела «Автоматизация» в составе рабочей документации. Все формы разработаны в строгом соответствии с действующими государственными стандартами, что гарантирует их корректное применение в проектах любой сложности.

Основные категории шаблонов

Документация общего характера

• Ведомость рабочих чертежей (по ГОСТ Р 21.1101‑2013) — систематизированный перечень чертежей, входящих в комплект рабочей документации. Позволяет структурировать материалы и упростить навигацию по проекту.

Таблицы для описания компонентов системы

• Перечень элементов (по ГОСТ 2.701‑2008) — унифицированная форма для фиксации всех компонентов автоматизированной системы с указанием их обозначений, характеристик и позиций на схемах.

Таблицы для проектирования электрических и трубных связей

• Таблицы соединений внешних проводок (по ГОСТ 21.408‑2013) — шаблон для документирования точек подключения и трасс прокладки кабелей и труб. Помогает чётко отразить взаимосвязи между элементами системы.
• Таблицы подключений внешних проводок (по ГОСТ 21.408‑2013) — форма для фиксации схем подключения оборудования к внешним цепям. Обеспечивает однозначность при монтаже и наладке.

Расчётные таблицы для специализированного оборудования

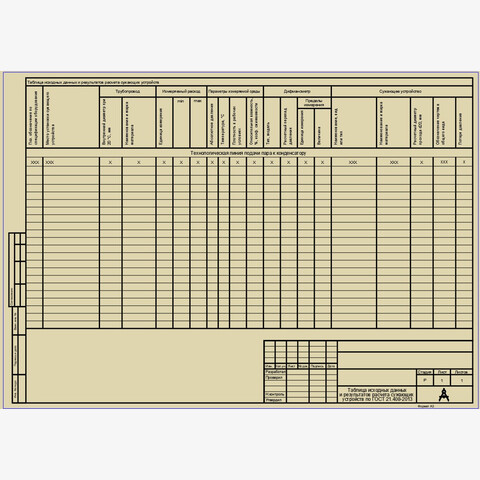

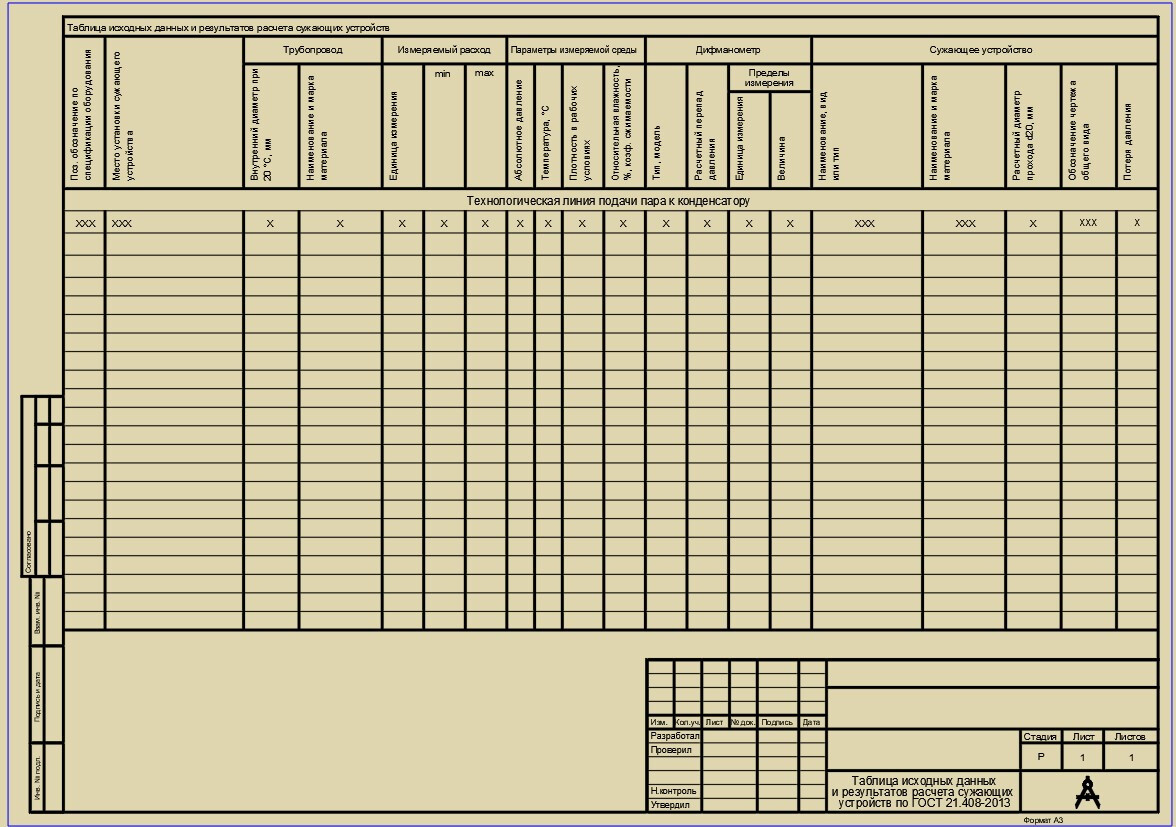

• Таблица исходных данных и результатов расчёта сужающих устройств (по ГОСТ 21.408‑2013) — шаблон для внесения параметров и итогов расчётов диафрагм, сопел и других элементов, регулирующих поток среды. Позволяет систематизировать техническую информацию.
• Таблица исходных данных и результатов расчёта регулирующих органов (по ГОСТ 21.408‑2013) — форма для оформления расчётов клапанов, заслонок и иных регулирующих устройств. Содержит поля для исходных условий, расчётных значений и итоговых характеристик.

Вспомогательные конструкции

• Перечень закладных конструкций (по ГОСТ 21.408‑2013) — таблица для учёта монтажных элементов (кронштейнов, рам, опор), необходимых для установки оборудования автоматизации. Упрощает планирование монтажных работ.

Форматы файлов:

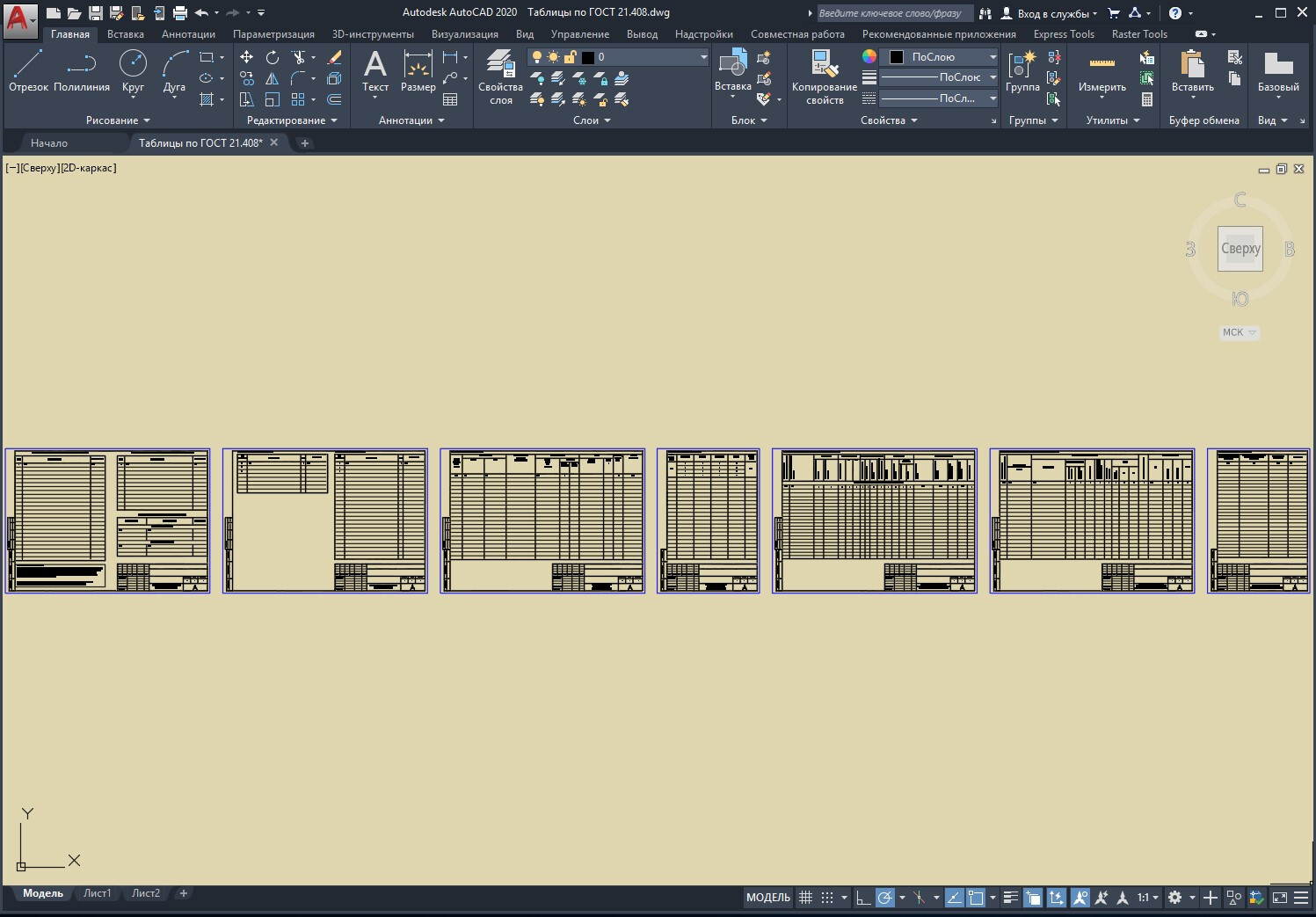

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);
• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

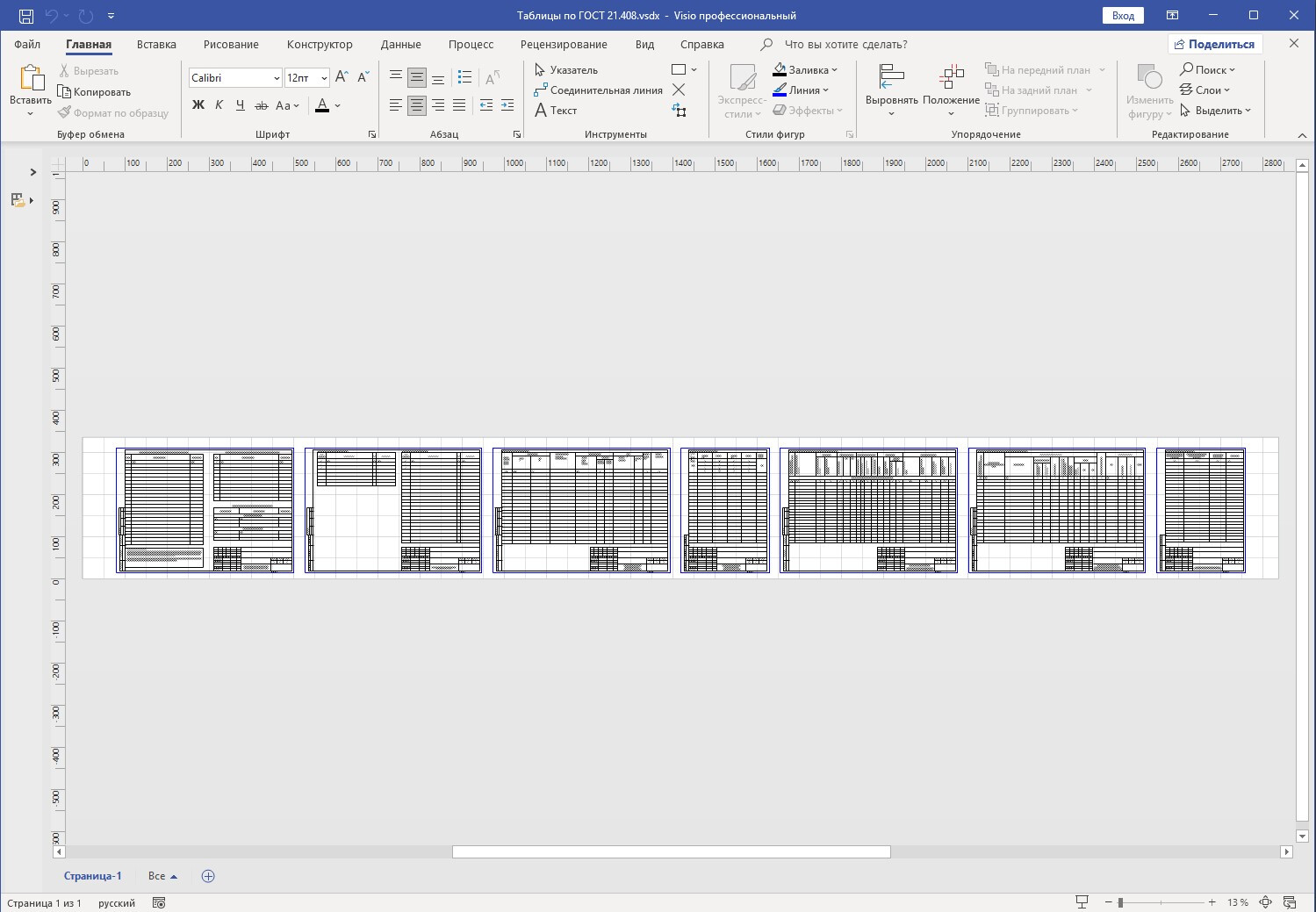

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).

Просмотреть страницу – «Как скачать?»
