3D модели шайб по ГОСТ 11371-78

Цифровая библиотека крепёжных шайб — все типоразмеры

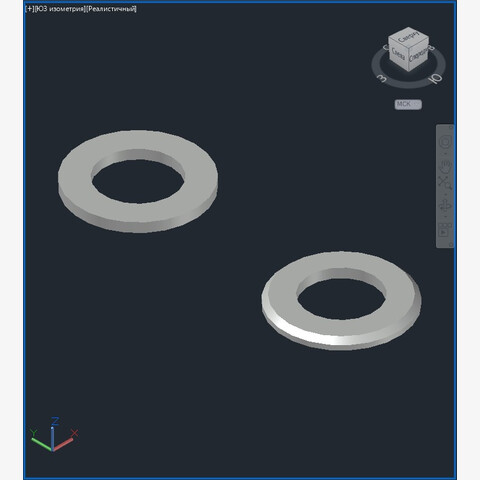

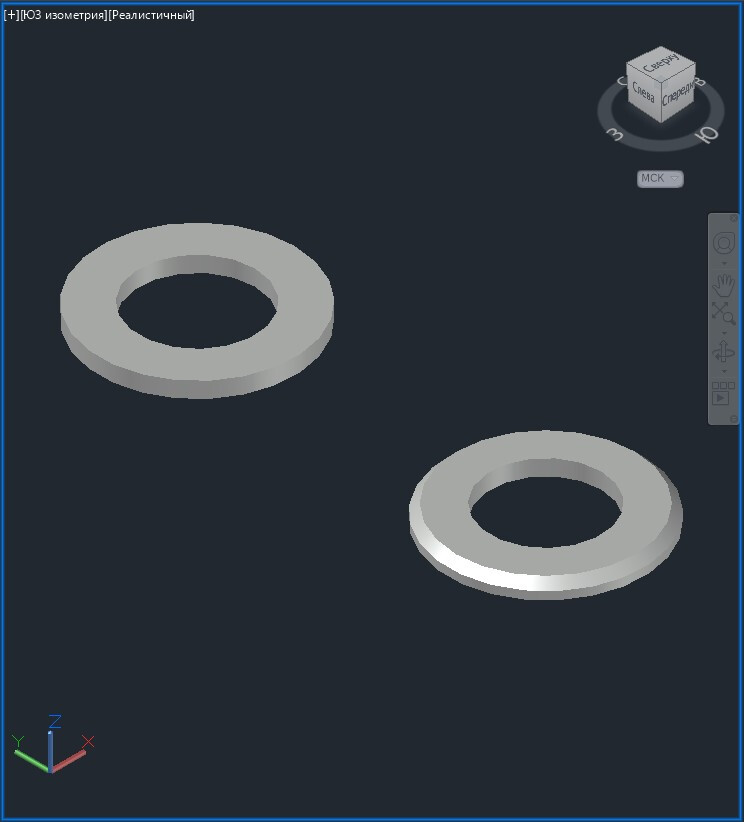

Систематизированный набор трёхмерных моделей шайб нормального ряда, разработанных в соответствии с требованиями межгосударственного стандарта ГОСТ 11371-78. Комплект охватывает изделия классов точности А и С, предназначенные для использования в комплекте с крепёжными деталями, имеющими резьбу диаметром от 1 до 48 мм. Включены все типоразмеры, регламентированные стандартом.

Структура и оформление комплекта

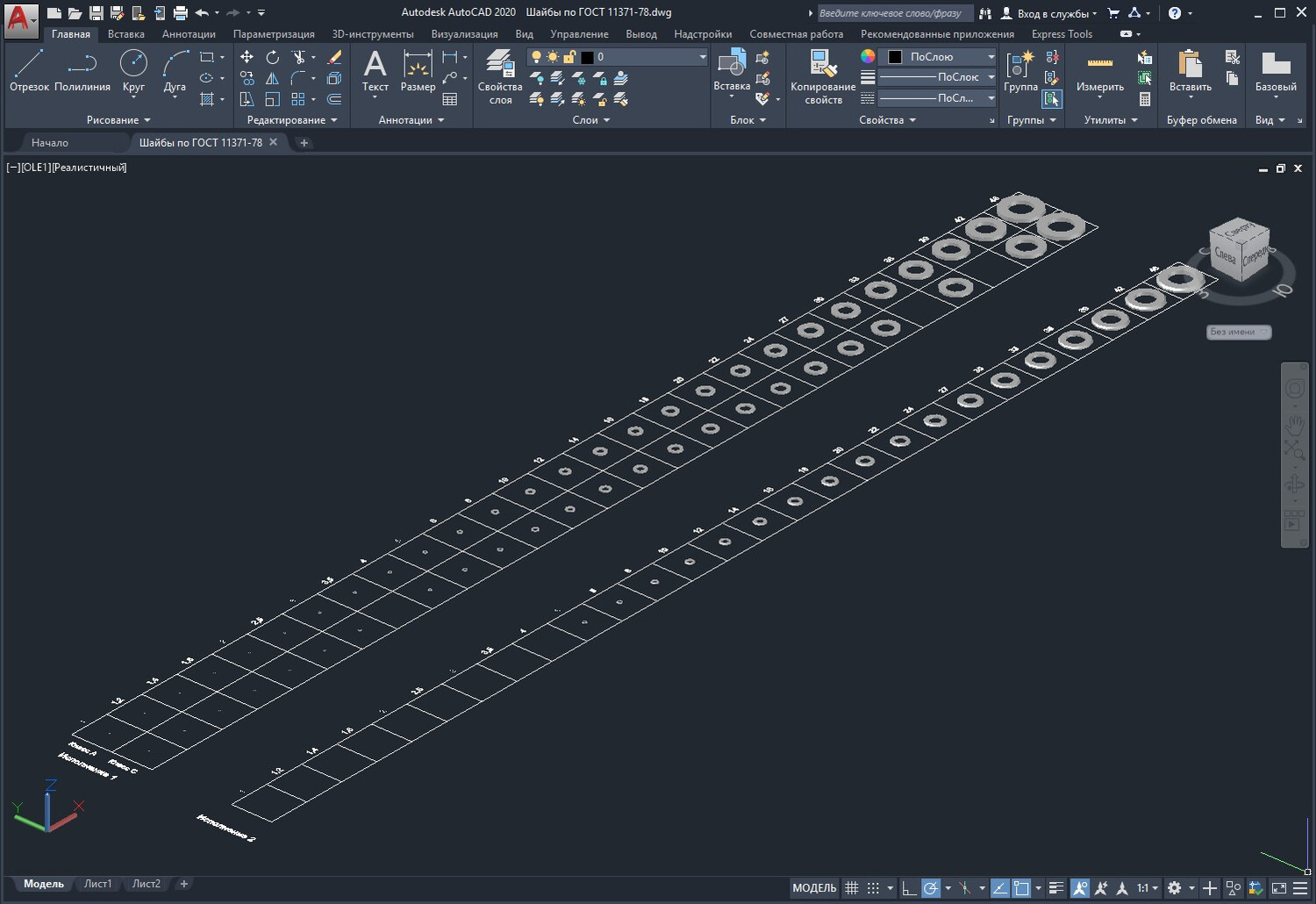

Каждая модель комплекта расположена на отдельной информационной сетке. На сетке фиксируется обозначение типоразмера конкретного изделия, что обеспечивает быструю идентификацию нужного варианта и избавляет от необходимости обращаться к справочным таблицам при подборе.

Тип моделирования

Все 3D-модели построены методом твердотельного моделирования (тип — ТЕЛО). Это означает формирование замкнутой объёмной геометрии с корректными физическими свойствами — массой, плотностью и моментами инерции. Такой подход гарантирует точность при включении деталей в сборочные узлы и проведении инженерных расчётов.

Экспорт и совместимость

Файлы подготовлены для работы в популярных средах проектирования. Посредством штатных инструментов экспорта, доступных в большинстве САПР, пользователь может:

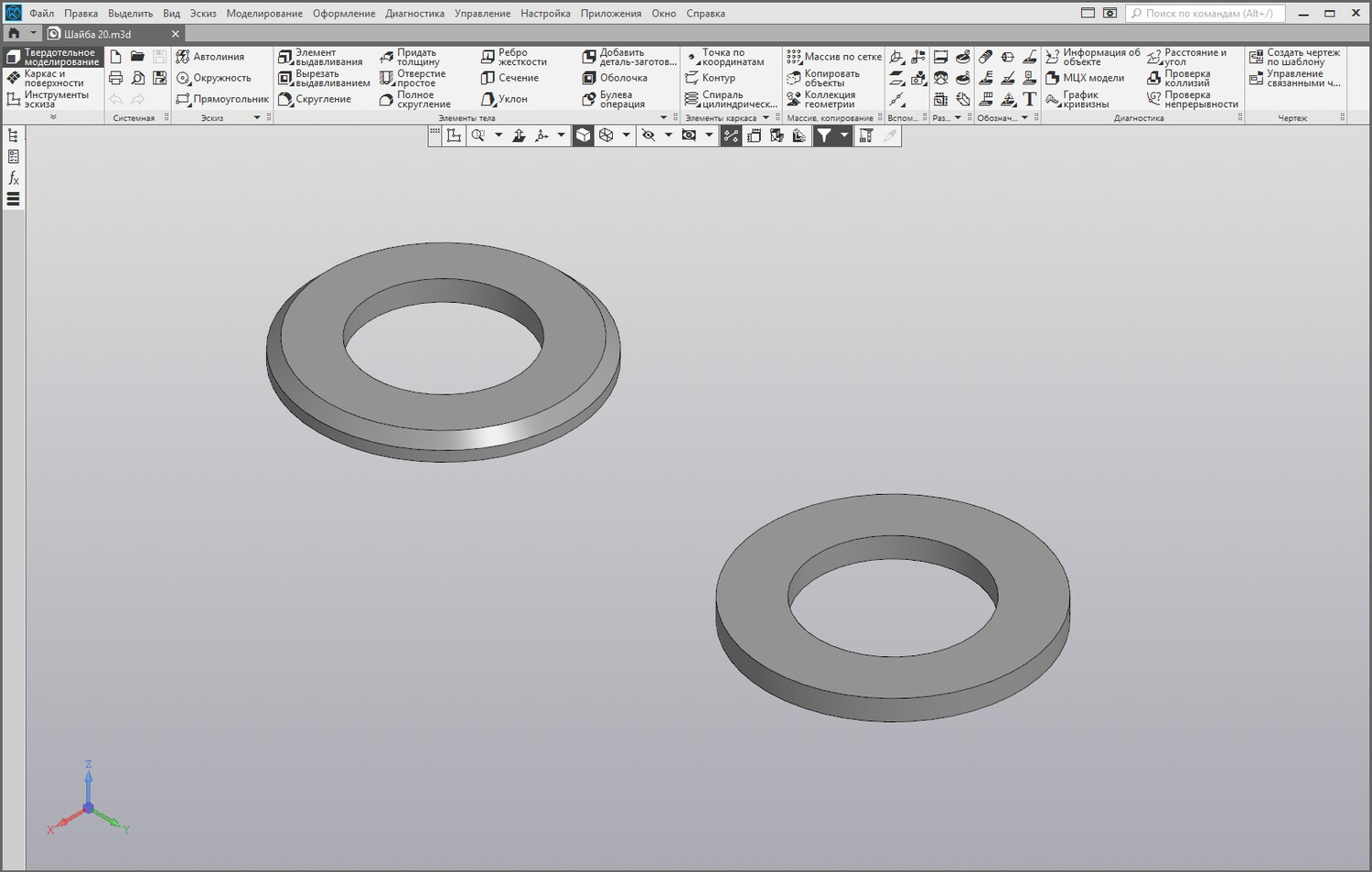

• импортировать геометрию в КОМПАС-3D, SketchUp, 3ds Max и аналогичные программы;
• формировать 2D-чертежи с рабочими видами и сечениями;
• выполнять разрезы и вырезы для анализа сопряжений в составе сборки.

Форматы файлов:

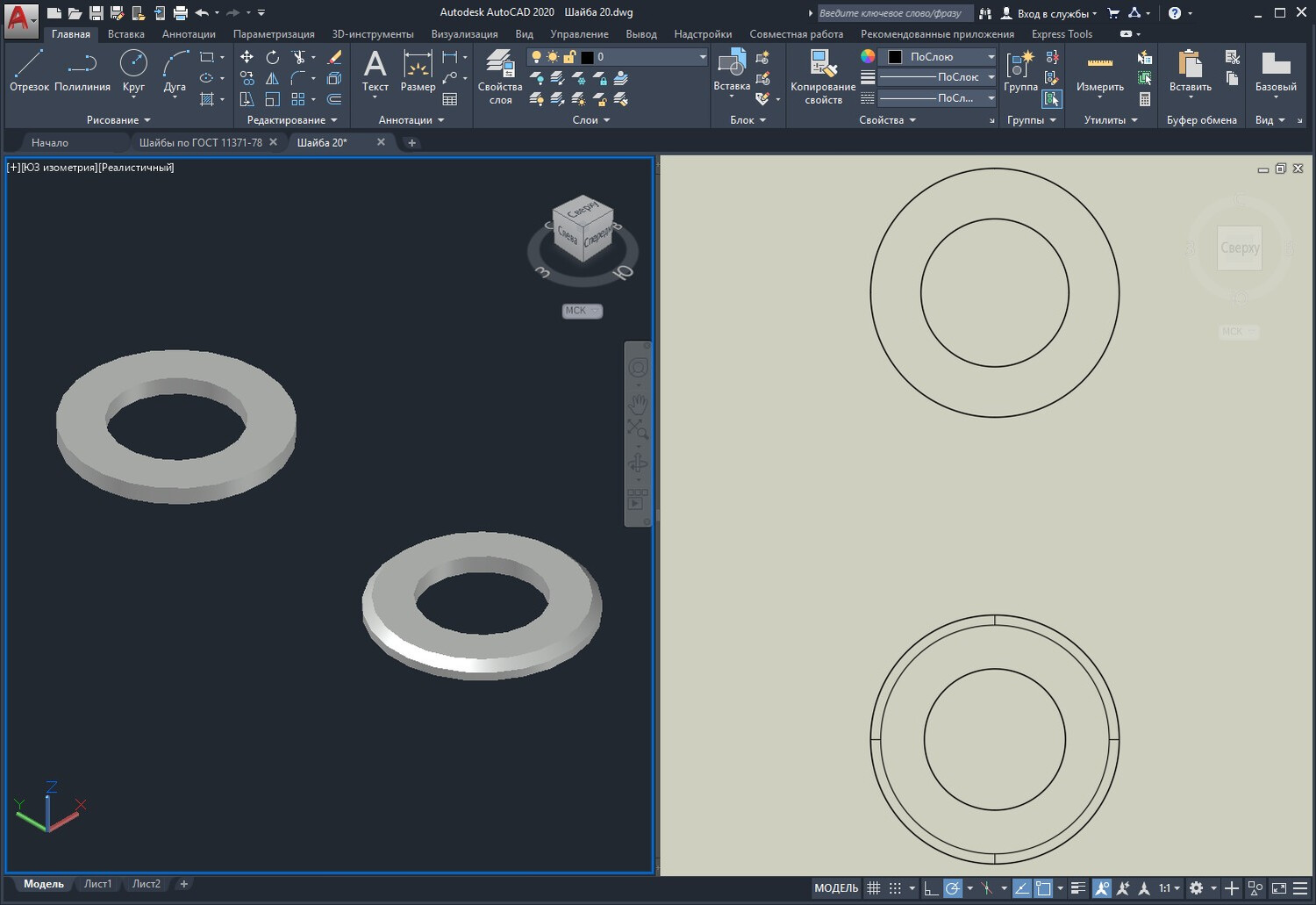

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
