3D модели шайб особо больших по ГОСТ 28848-90

Универсальные плоские шайбы для деревянных конструкций: полный набор типоразмеров

Ищете надёжные крепёжные элементы для проектирования узлов в деревянных конструкциях? Представляем комплект 3D‑моделей особо больших плоских шайб, выполненных строго по требованиям ГОСТ 28848‑90. Изделия рассчитаны на работу с болтами, винтами и гайками с резьбой в диапазоне от М5 до М36 — это покрывает большинство типовых проектных задач.

Ключевое преимущество комплекта — полное покрытие линейки типоразмеров: вы получаете все варианты исполнения в едином наборе, без необходимости подбирать отдельные модели. Каждая 3D‑модель отражает точные геометрические параметры, соответствующие стандарту, что исключает ошибки при интеграции в проект.

Информационная сетка и точные данные для инженерных расчётов

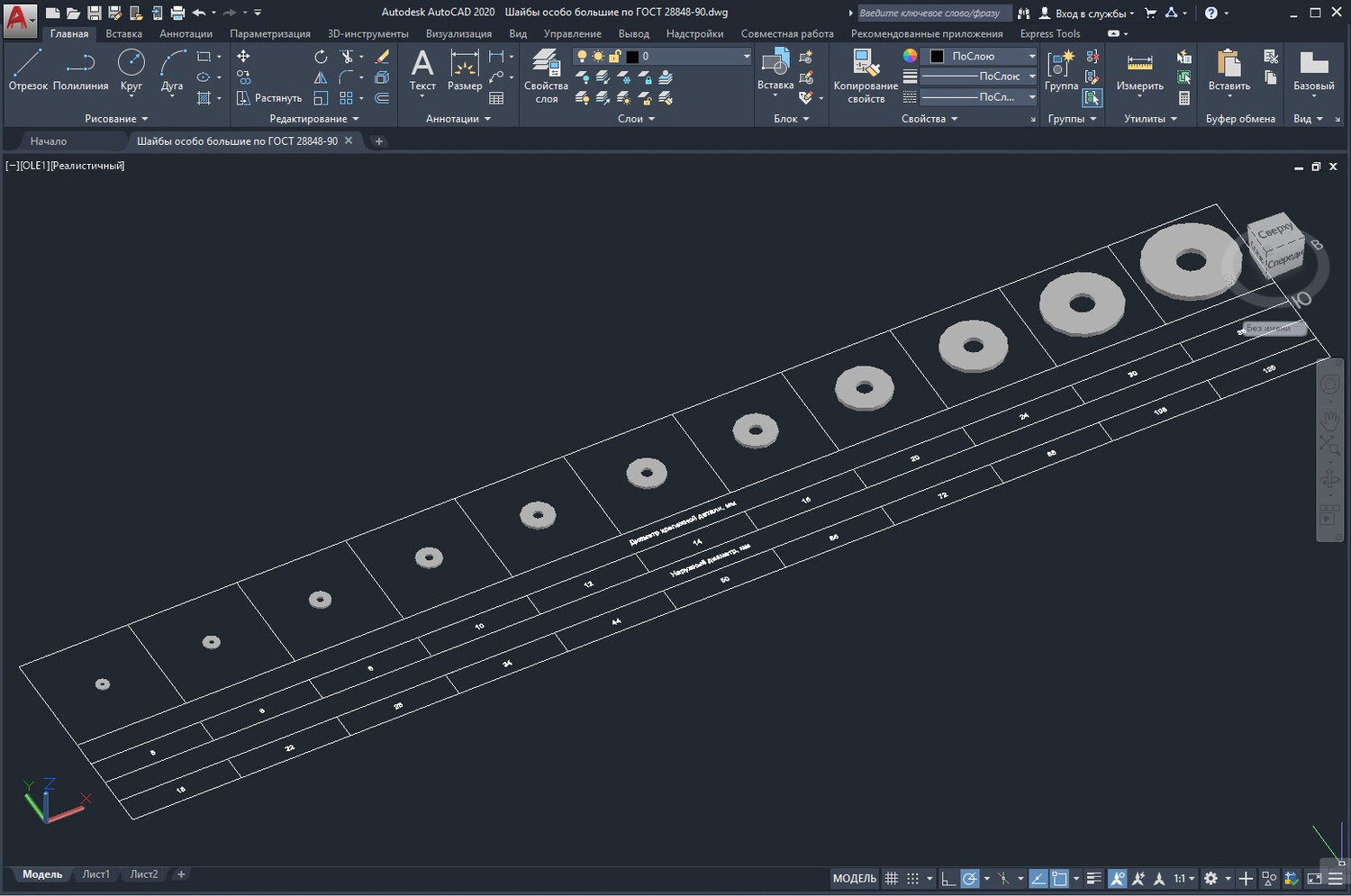

Все модели в комплекте размещены на специальной информационной сетке — это удобный инструмент для быстрой оценки габаритов и подбора нужного типоразмера. Прямо на сетке указаны ключевые параметры: типоразмер и масса изделия. Такой подход экономит время инженера: не нужно открывать отдельные спецификации — основные характеристики видны сразу при визуальном анализе.

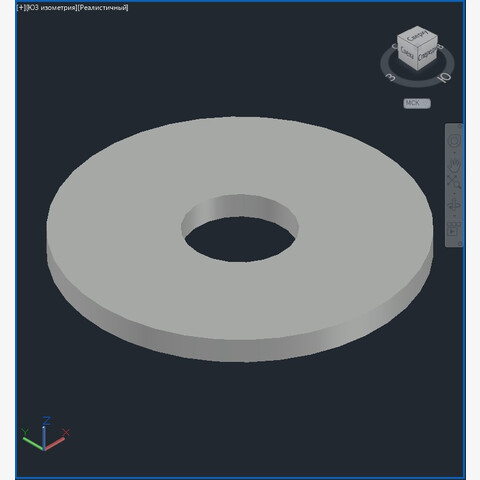

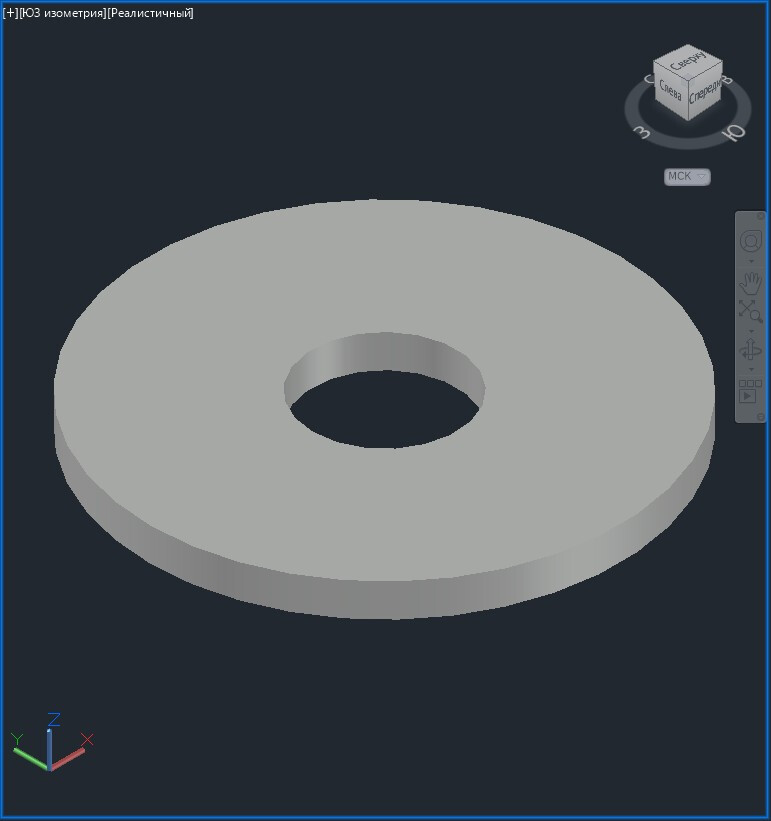

Модели выполнены в формате твёрдотельного моделирования (тип «ТЕЛО»), что гарантирует корректную работу с геометрией: расчёт объёмов, масс, построение сечений и разрезов, а также выполнение прочностных и сборочных проверок.

Совместимость с популярными САПР и широкие возможности экспорта

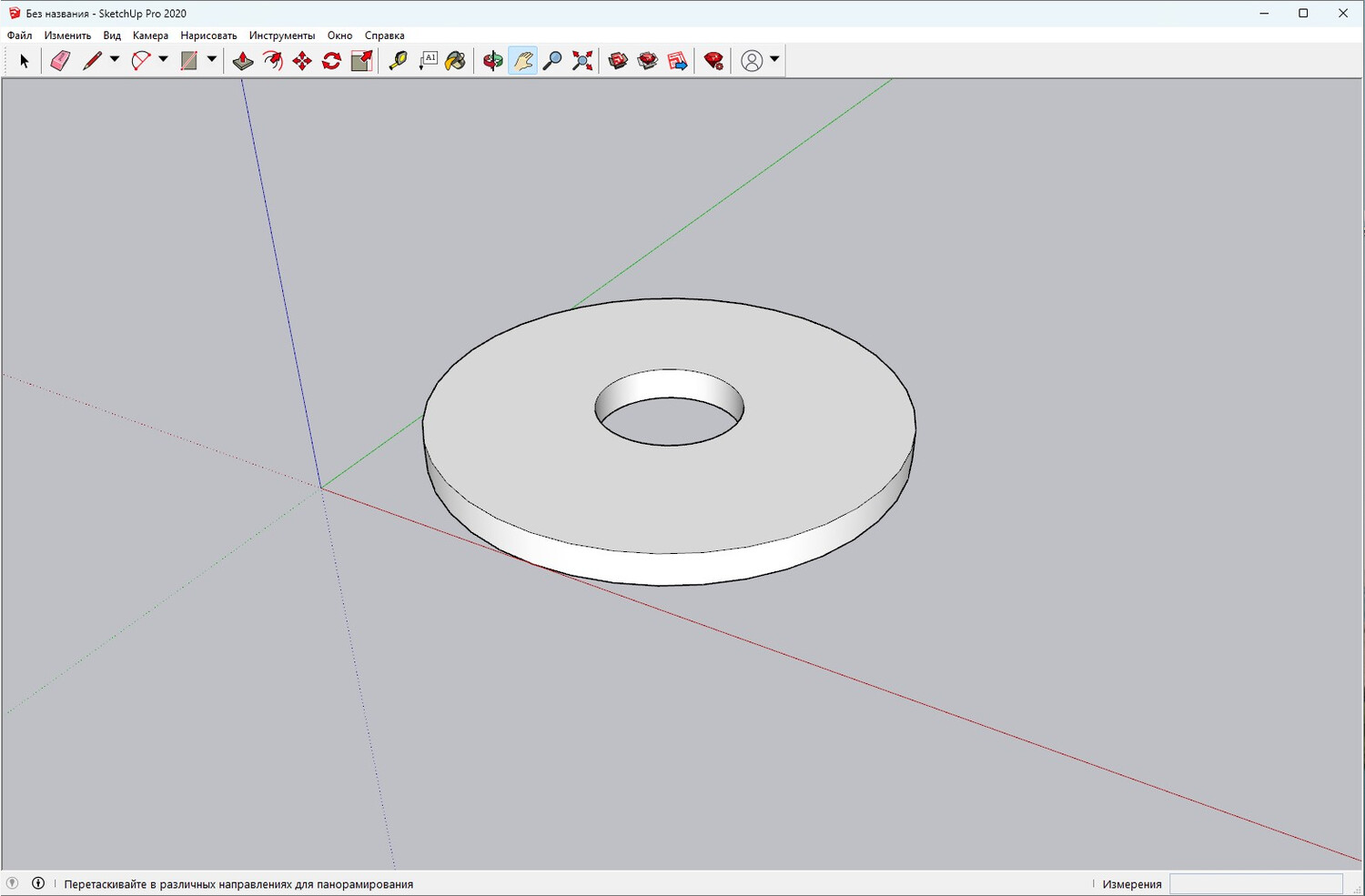

Комплект легко интегрируется в рабочие процессы благодаря поддержке стандартных инструментов САПР. Вы можете экспортировать 3D‑модели в различные программные среды — например, КОМПАС‑3D, SketchUp, 3ds Max и другие. Это даёт свободу выбора рабочего ПО без потери качества геометрии.

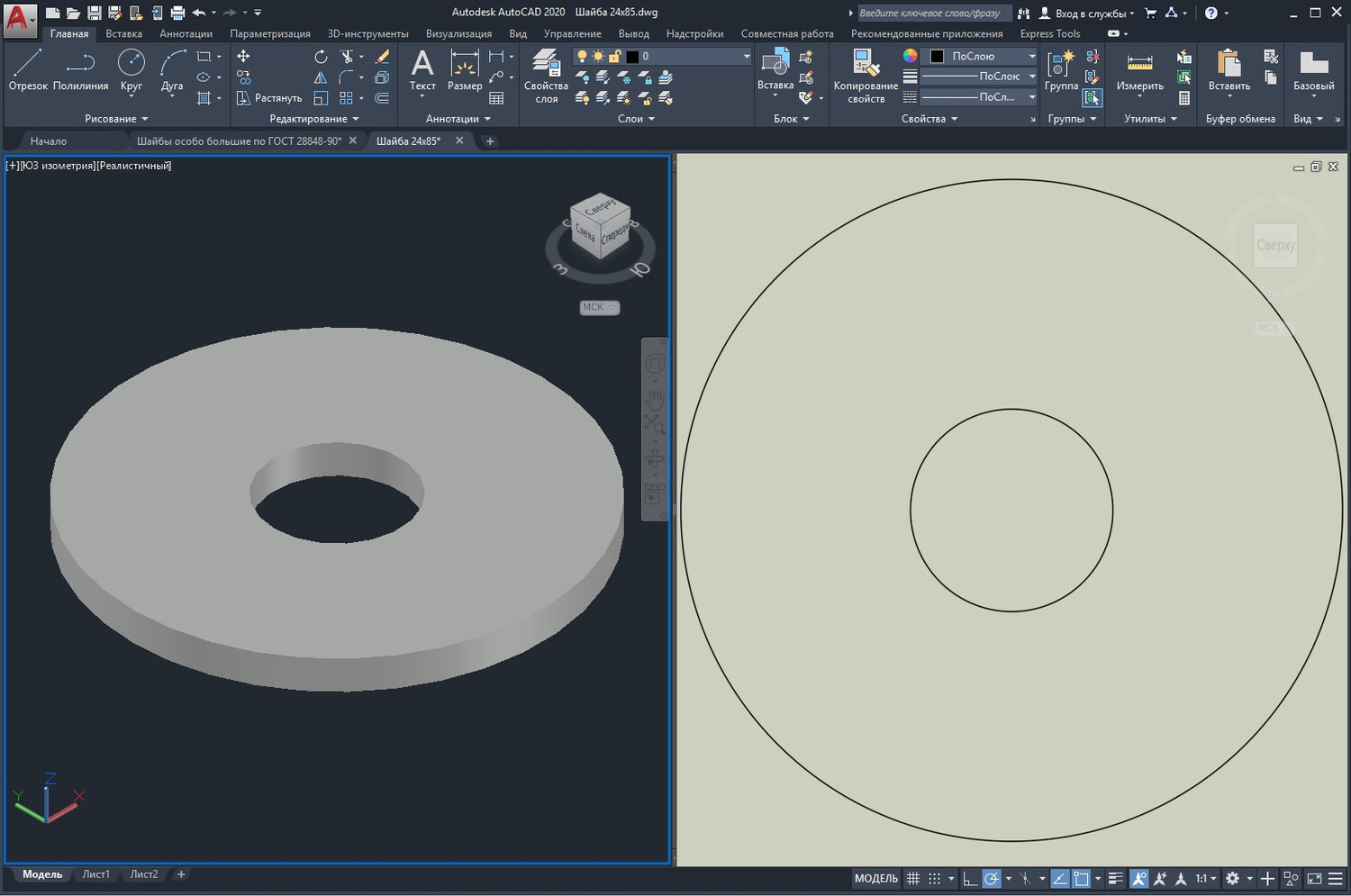

Помимо 3D‑представления, функционал позволяет выгружать 2D‑чертежи, формировать разрезы, сечения и виды, необходимые для рабочей документации. Такой набор возможностей делает комплект универсальным решением для проектных бюро, конструкторских отделов и учебных задач.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
