3D модели штуцеров ввертных по ОСТ 1 76708-80

Цифровой набор присоединительной арматуры — все типоразмеры

Профессиональный комплект трёхмерных моделей ввертных штуцеров, выполненных в соответствии с отраслевым стандартом ОСТ 1 76708‑80. Модели предназначены для применения в качестве соединительных элементов трубопроводной арматуры: за счёт резьбового соединения штуцеры обеспечивают надёжное подключение трубок и шлангов в гидравлических, топливных и пневматических системах. В набор включены все типоразмеры, регламентированные стандартом, включая модификации под резиновое уплотнение.

Организация моделей в комплекте

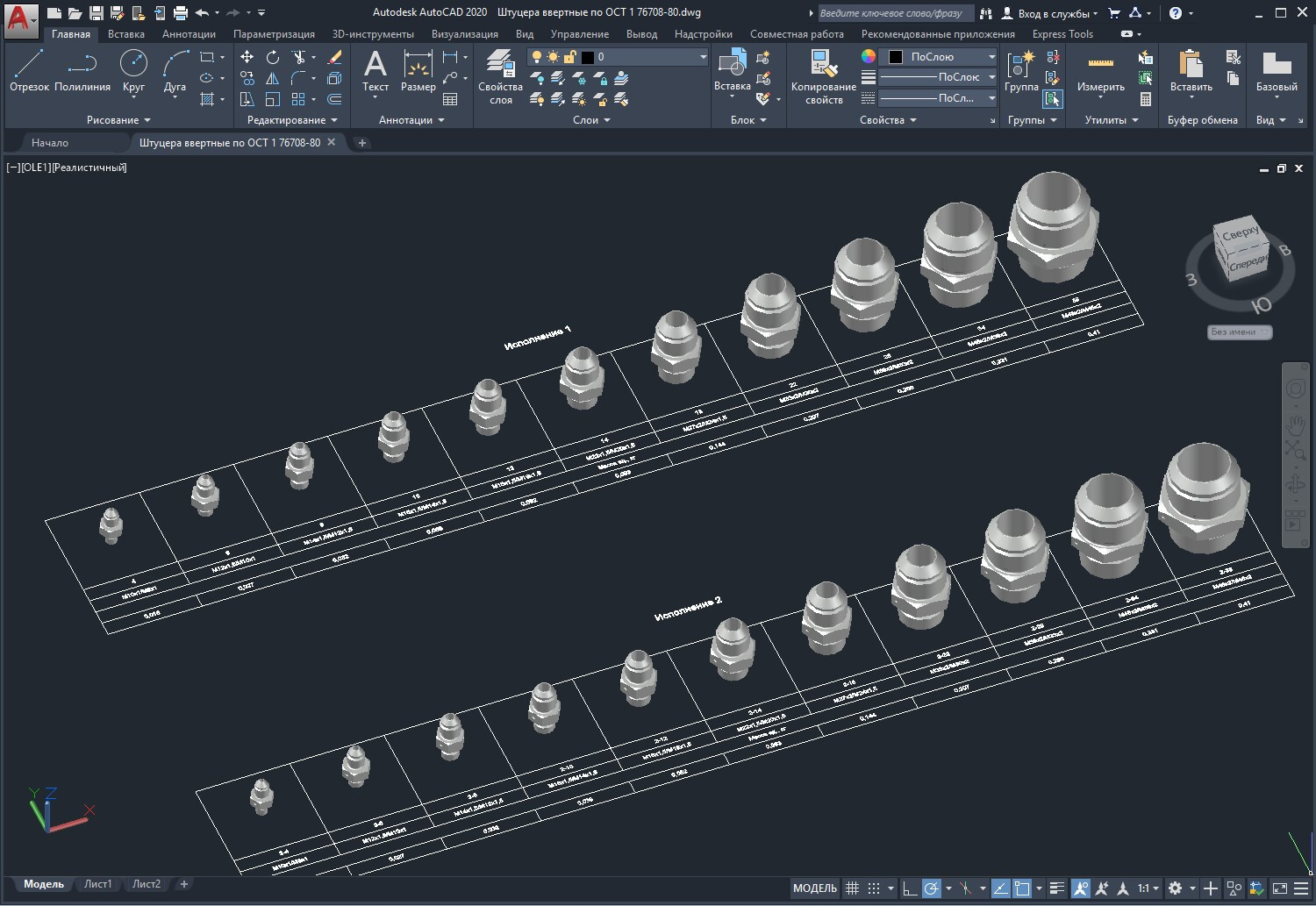

Каждая 3D‑модель размещена на специальной информационной сетке. На ней для каждого изделия чётко указаны:

• обозначение типоразмера штуцера;
• масса изделия согласно нормативу.

Такая компоновка упрощает подбор нужного элемента и позволяет быстро соотнести геометрию с техническими параметрами — без дополнительного поиска в справочных материалах.

Метод построения геометрии

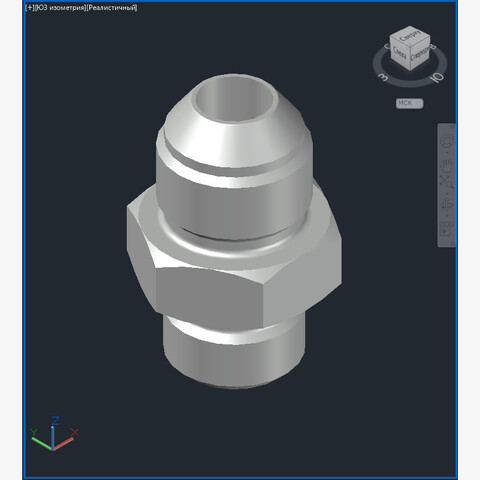

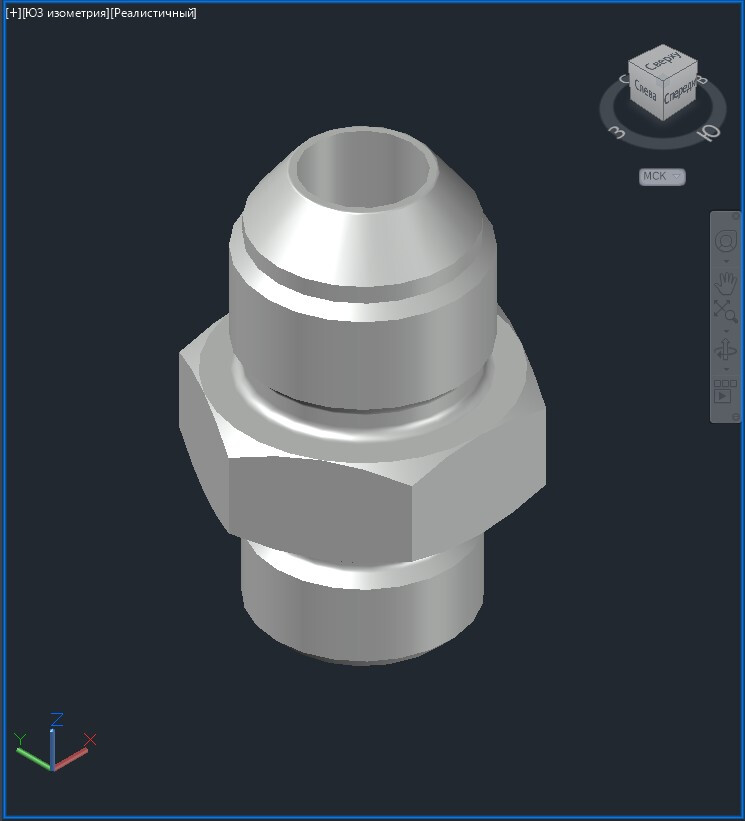

Все модели в наборе реализованы как твёрдотельные объекты (тип — ТЕЛО). Такой подход формирует полноценную объёмную геометрию с замкнутым контуром, что даёт корректные массо‑инерционные характеристики. Это критично для точных расчётов при сборке узлов, проверки сопряжений и формирования конструкторской документации.

Форматы и совместимость

Файлы подготовлены для интеграции в распространённые САПР‑системы. С помощью штатных инструментов экспорта пользователь может:

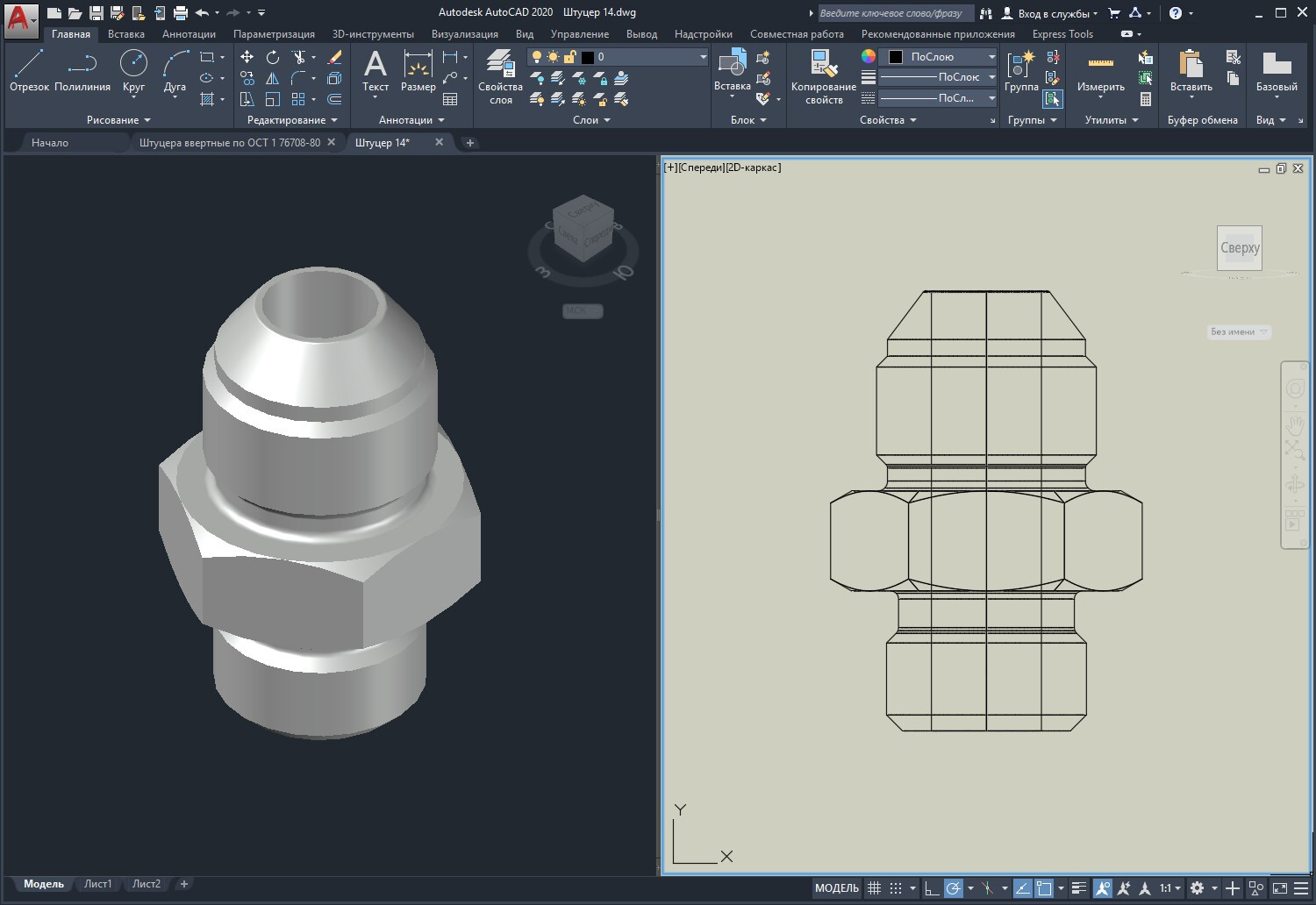

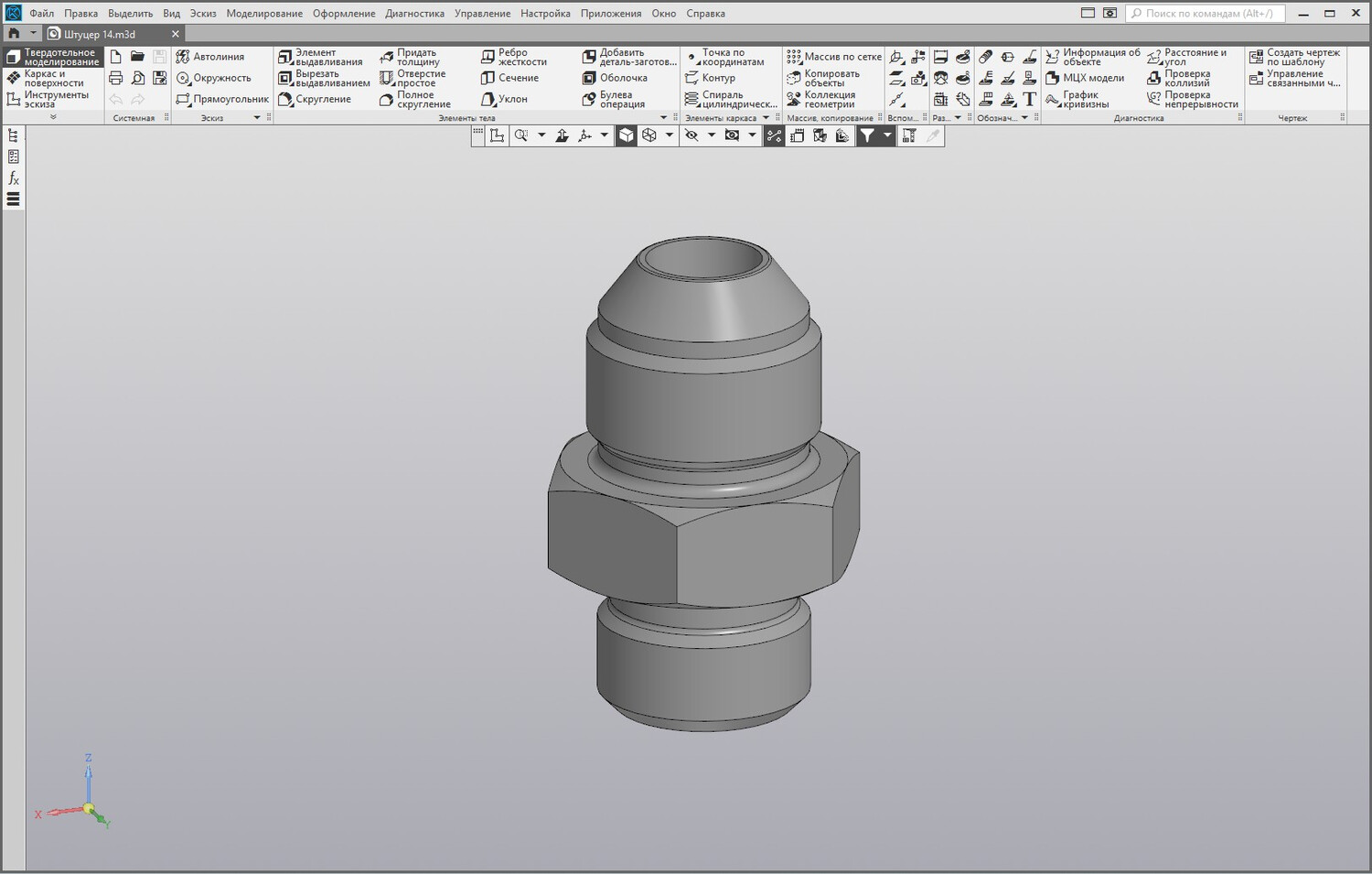

• перенести геометрию в КОМПАС‑3D, SketchUp, 3ds Max и другие программные среды;
• сформировать 2D‑чертежи с видами, разрезами и сечениями;
• выполнить необходимые вырезы и разрезы для анализа стыковки с сопрягаемыми деталями.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
