3D модели штуцеров переходных по ОСТ 1 76329-80

Готовая библиотека переходных штуцеров для трубопроводных систем автоматики

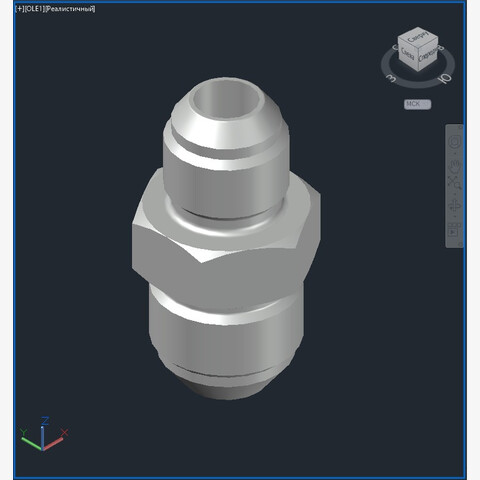

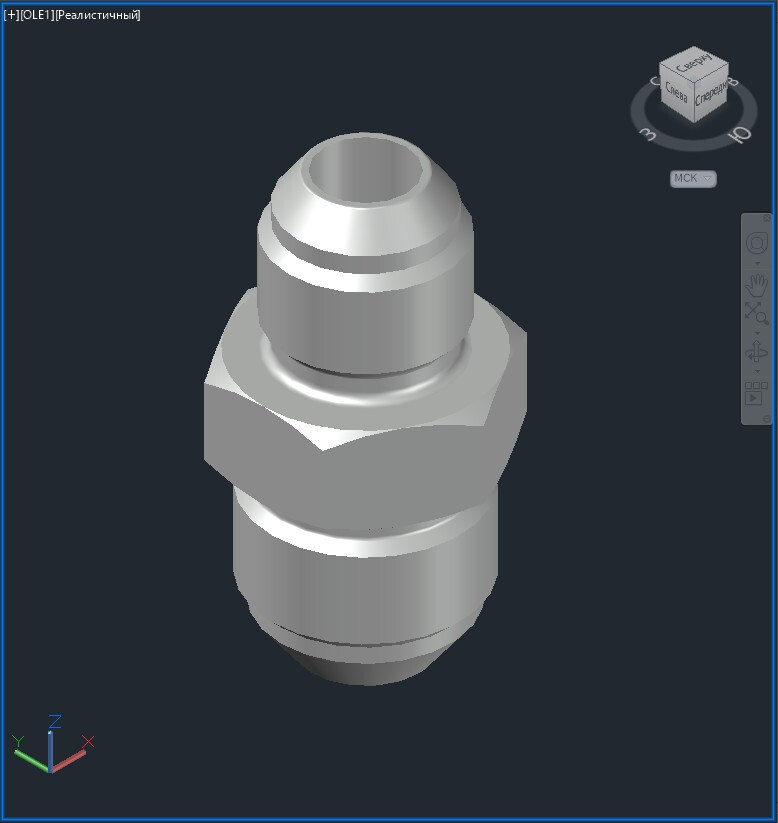

Набор содержит трёхмерные модели переходных штуцеров, спроектированных в соответствии с нормативным документом ОСТ 1 76329-80. Эти изделия применяются в разъёмных соединениях импульсных линий контрольно-измерительных приборов и автоматики, обеспечивая переход между трубами или элементами разного диаметра. Комплект охватывает весь существующий ряд типоразмеров — от самых компактных до крупногабаритных позиций.

Организация и структура комплекта

Информационная сетка с параметрами

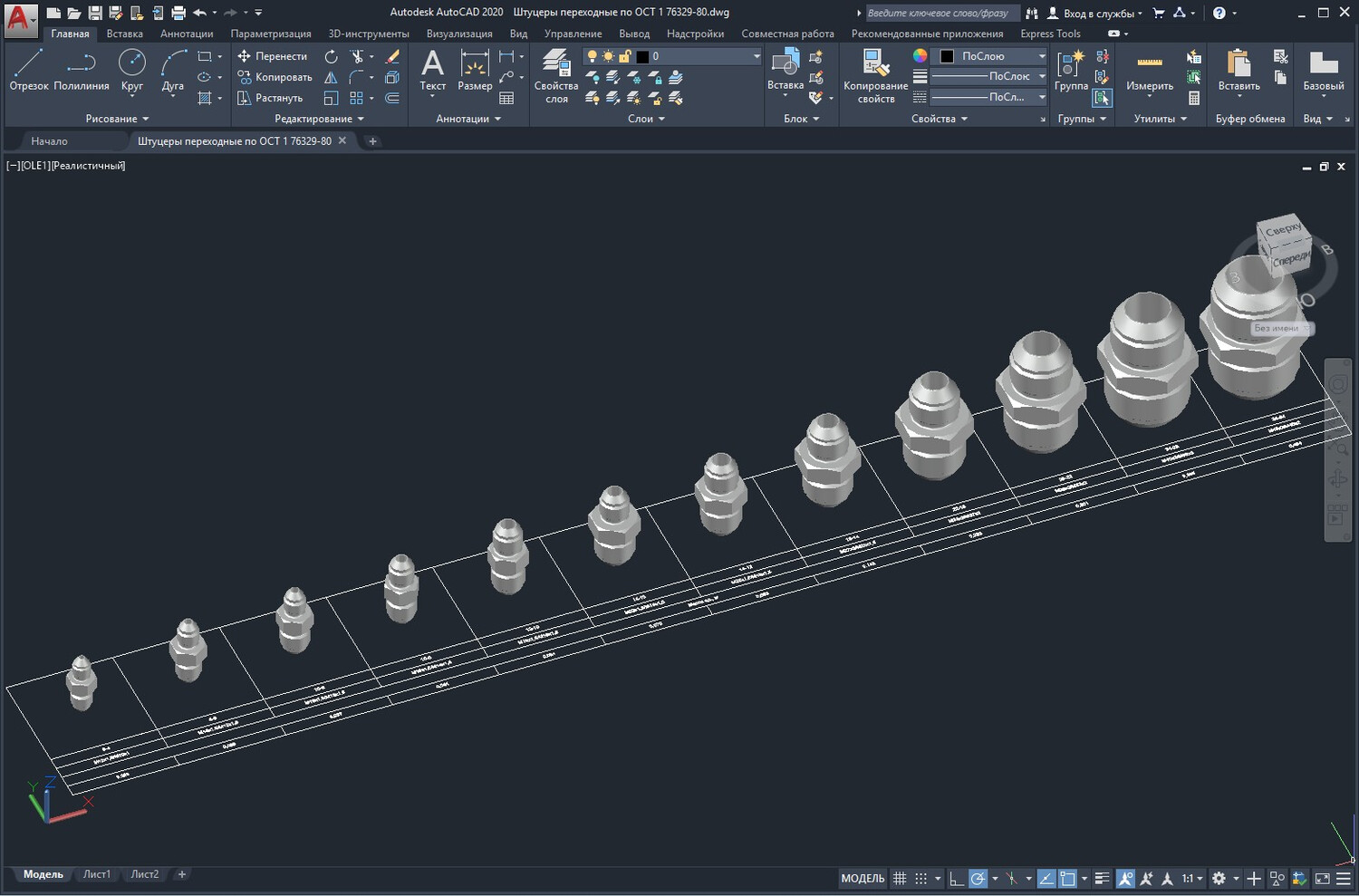

Все трёхмерные модели набора размещены на наглядной информационной сетке. Для каждой позиции указаны:

• типоразмер штуцера;
• масса изделия в килограммах.

Такая компоновка ускоряет поиск нужной детали и позволяет отобрать модель по массогабаритным характеристикам без обращения к справочным таблицам.

Твёрдотельное моделирование

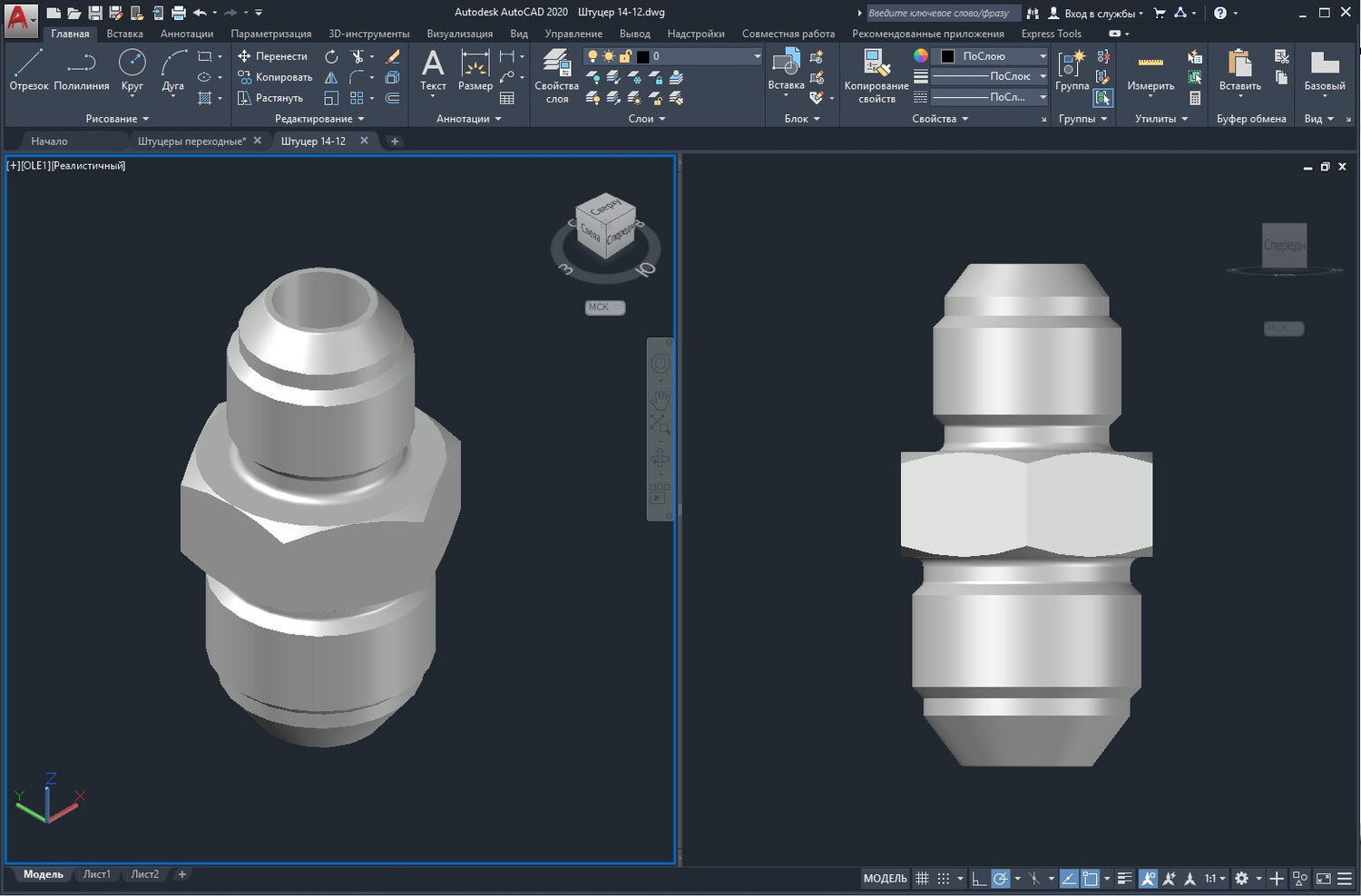

Каждая 3D-модель комплекта построена методом твёрдотельного моделирования (тип «ТЕЛО»). Это гарантирует полноту и корректность геометрии: модели пригодны не только для визуального контроля, но и для инженерных расчётов, формирования сборочных узлов и подготовки конструкторской документации.

Совместимость с САПР и возможности экспорта

Модели выполнены в универсальном формате и открываются стандартными инструментами большинства систем автоматизированного проектирования. Из исходного ПО доступны следующие операции:

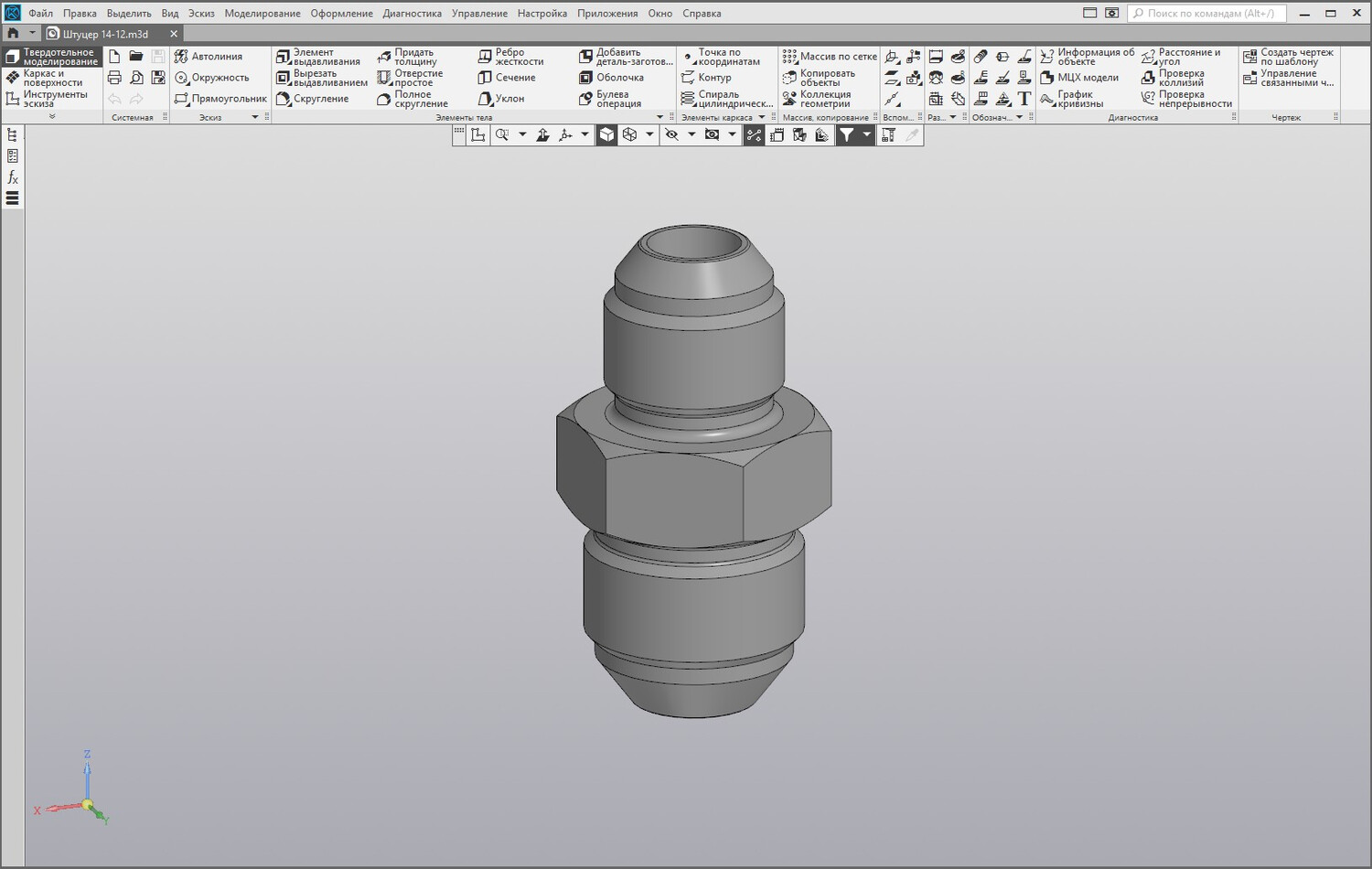

• экспорт трёхмерных моделей в КОМПАС-3D, SketchUp, 3ds Max и другие программы;
• генерация двумерных чертежей для рабочей документации;
• построение разрезов и сечений для проверки внутренних каналов, резьбовых поверхностей и посадочных зон;
• встраивание моделей в сборки более сложных проектных узлов.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
