3D модели швеллеров по ТУ 36-2355-80

Номенклатура и ключевые параметры моделей швеллеров

В комплект входят твердотельные 3D‑модели швеллеров, разработанные в строгом соответствии с техническими условиями ТУ 36‑2355‑80. Представлены типоразмеры УСЭК53 и УСЭК54 — именно эта номенклатура востребована при проектировании несущих и ограждающих конструкций, узлов крепления и монтажных элементов.

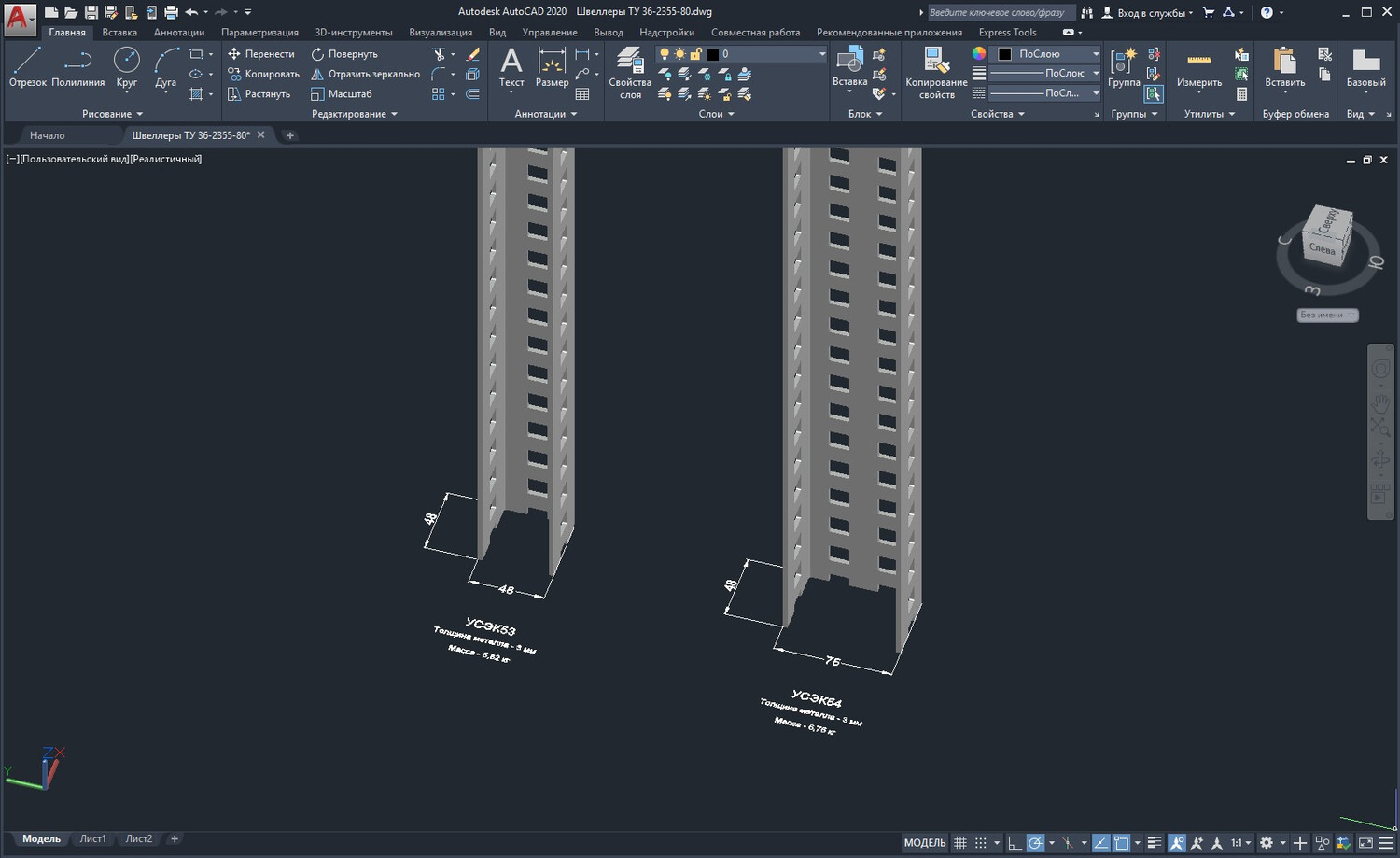

Все модели размещены на информационной сетке, где для каждого элемента указаны типоразмер и масса изделия. Такая подача данных позволяет оперативно оценивать весовые характеристики при компоновке узлов, выполнять предварительные расчёты нагрузок и согласовывать параметры с требованиями проектной документации.

Возможности использования в САПР и инженерном анализе

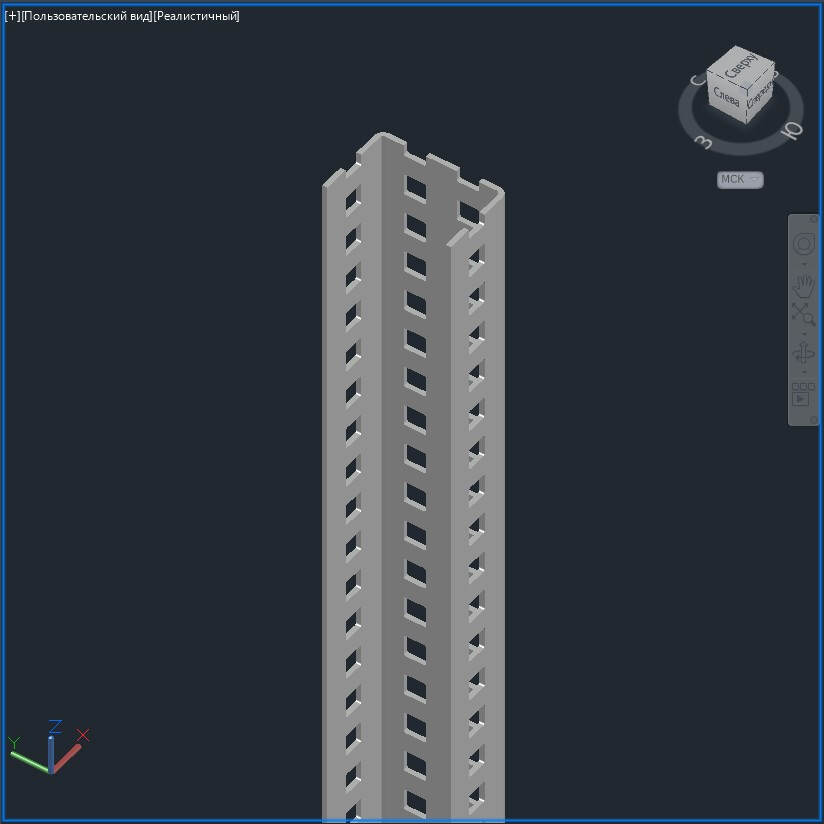

Каждая модель выполнена в формате «ТЕЛО» — это полноценная твердотельная геометрия, пригодная не только для визуализации, но и для расчётных задач: определения центра тяжести, вычисления объёма и массы, построения сечений, проверки собираемости и формирования рабочих чертежей.

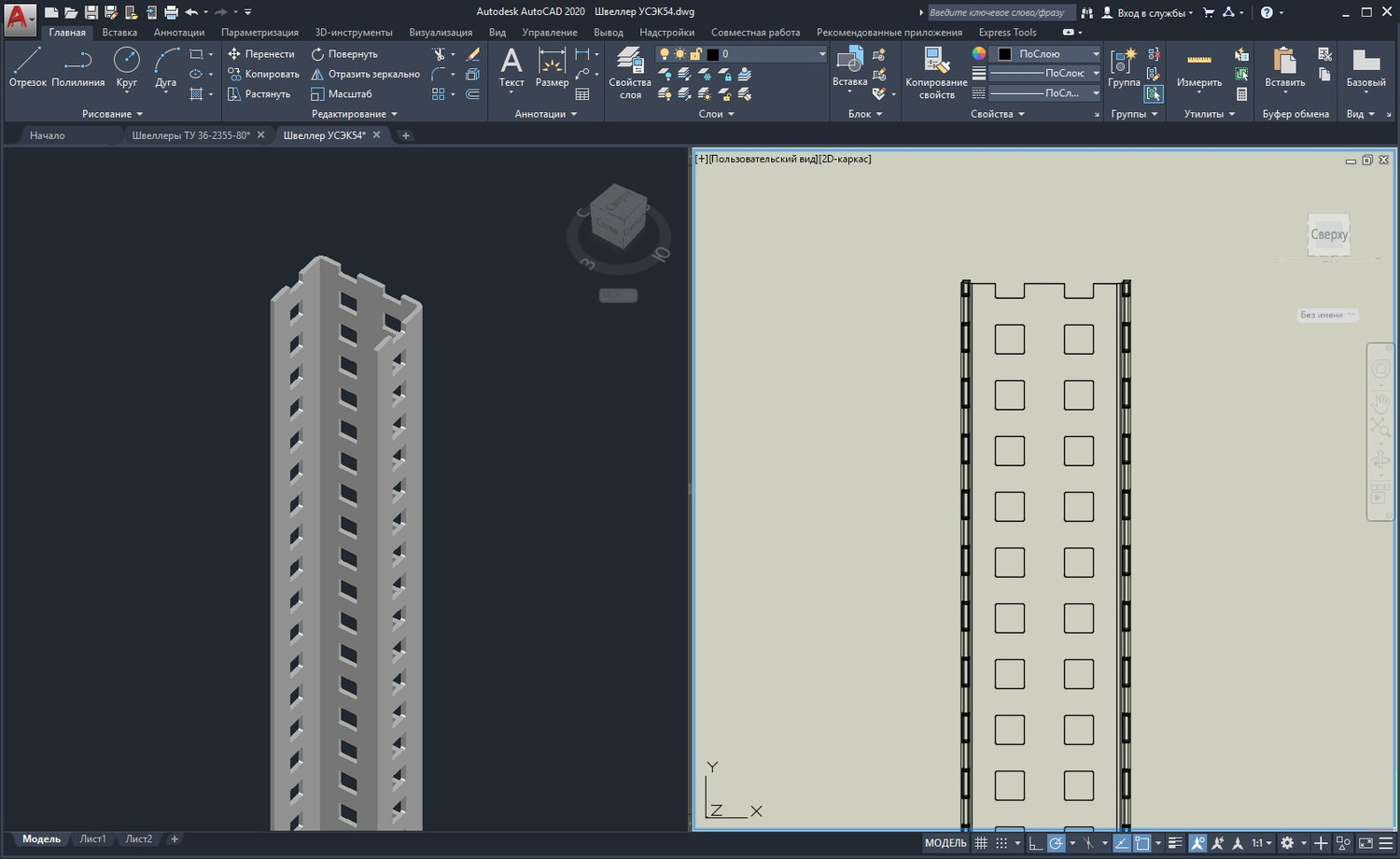

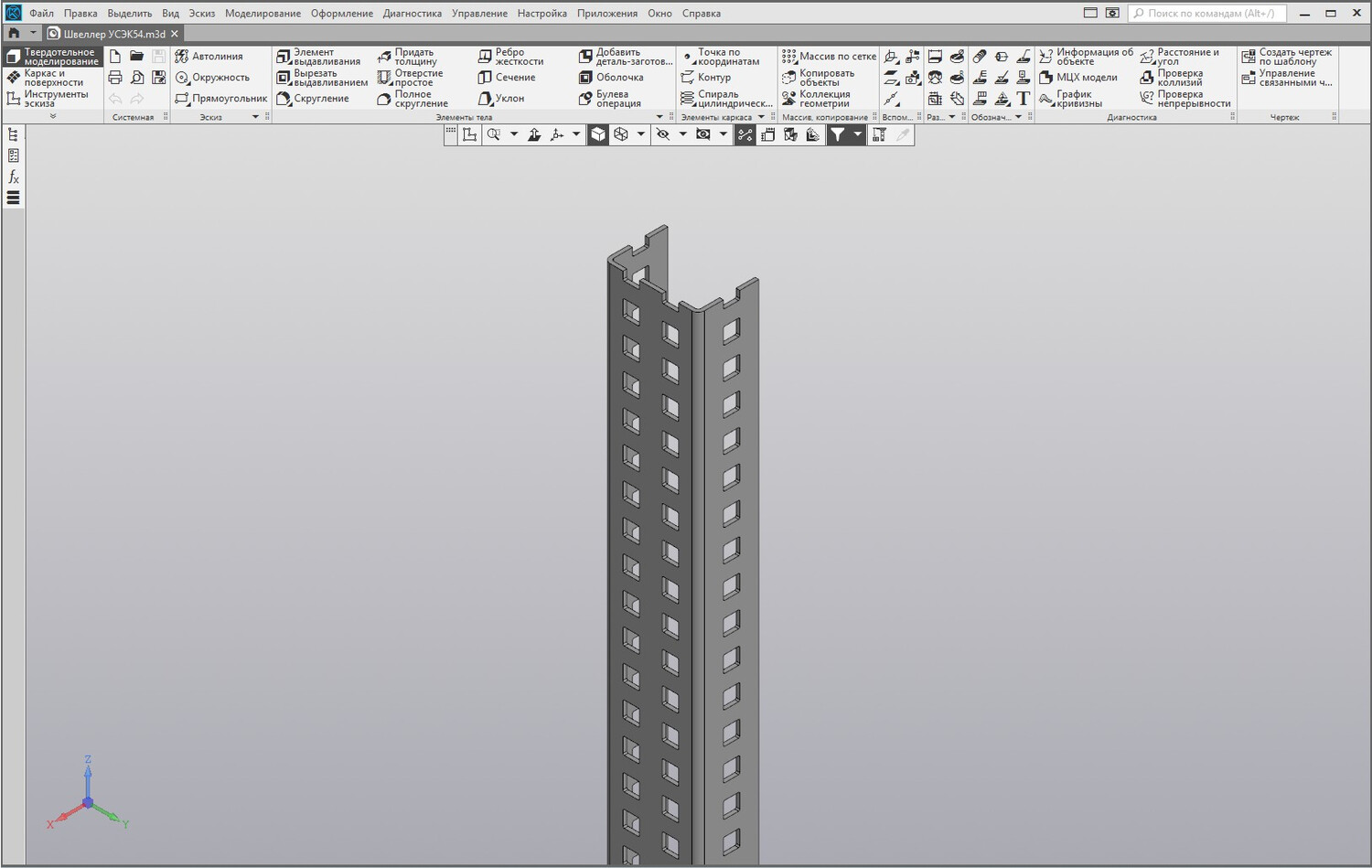

Модели совместимы с популярными САПР‑платформами — КОМПАС‑3D, SketchUp, 3ds Max и другими. С помощью стандартных инструментов вы можете экспортировать 3D‑геометрию, выгружать 2D‑проекции, строить разрезы, выполнять измерения и интегрировать элементы в крупные сборки — без потери точности и необходимости дополнительной доработки.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
