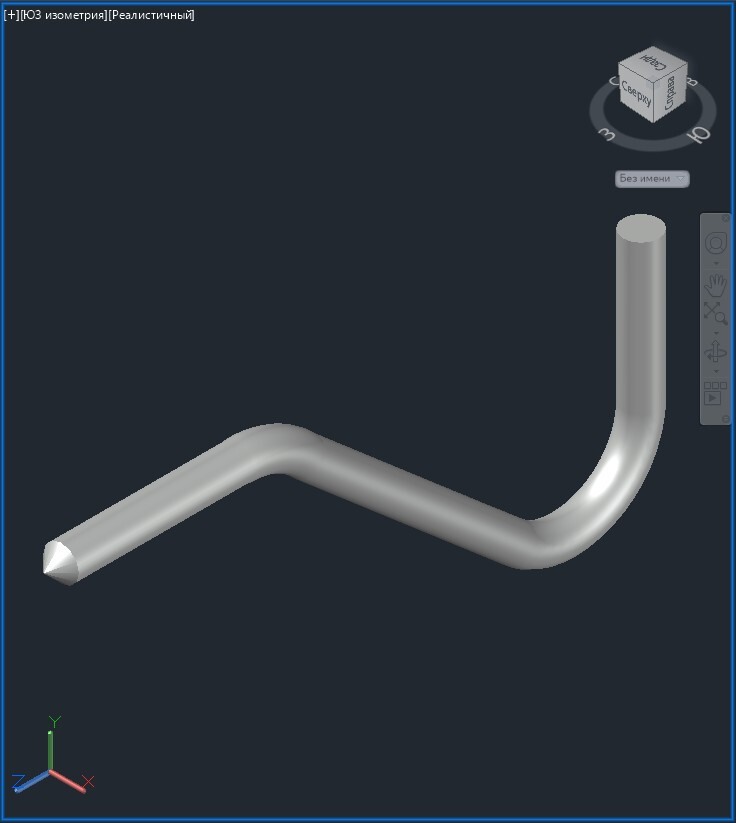

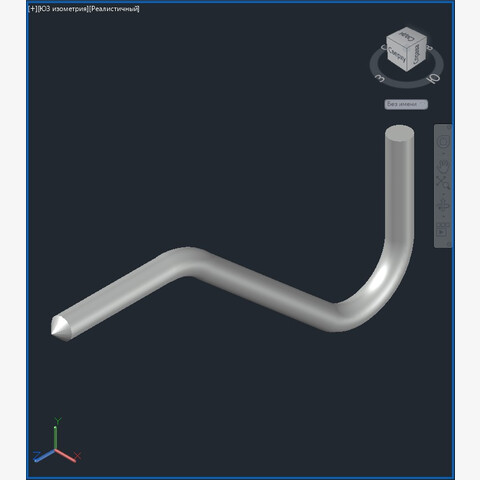

3D модель крюка КВ-22

Назначение и область применения крюка КВ 22

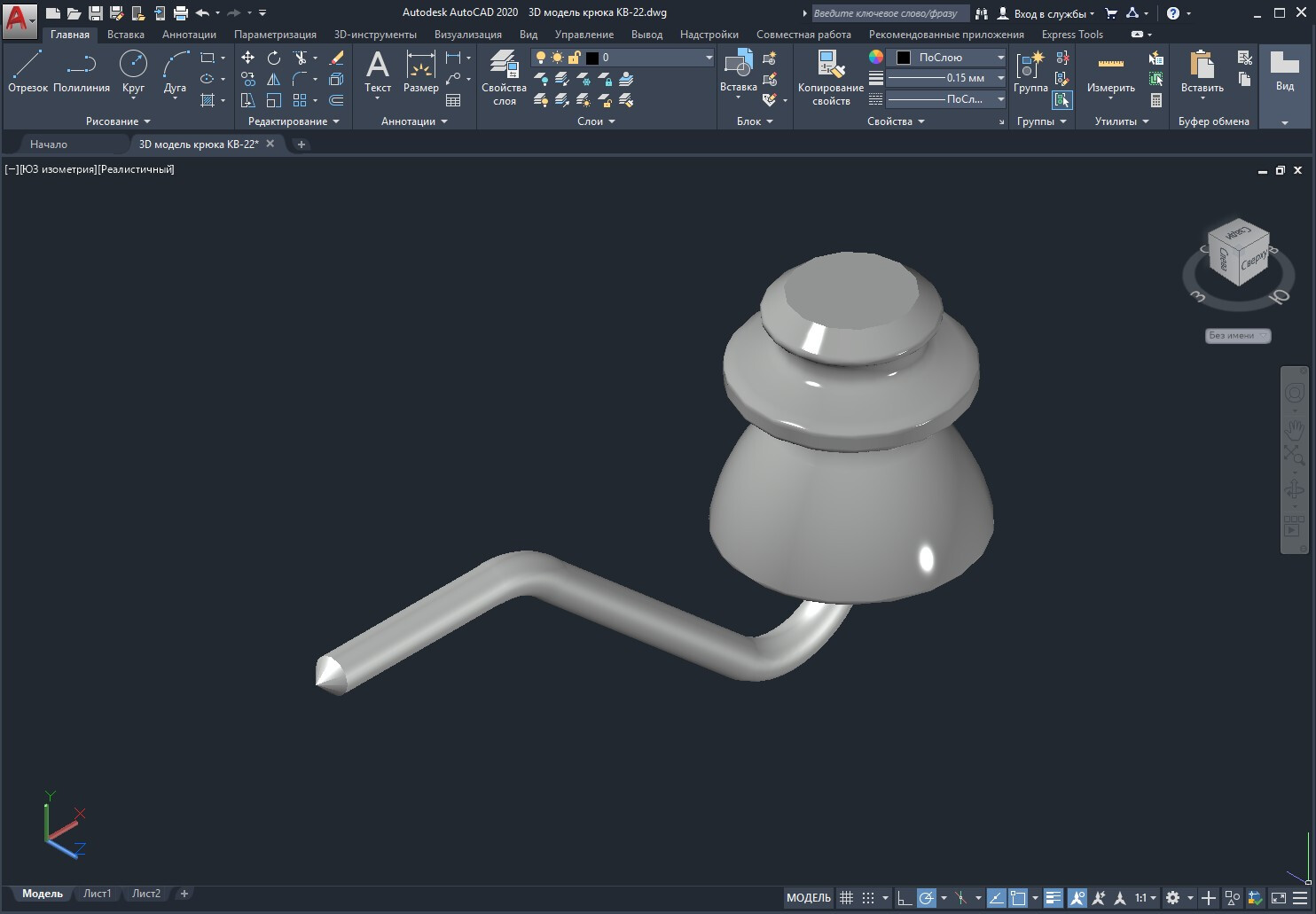

3D‑модель крюка КВ‑22 разработана для специалистов в сфере проектирования воздушных линий электропередачи. Изделие применяется при монтаже штыревых изоляторов на деревянных опорах в сетях напряжением 6–20 кВ. Модель позволяет детально проработать узлы крепления, проверить совместимость элементов и исключить коллизии ещё на этапе цифрового проектирования — это снижает риски ошибок при реализации проекта и сокращает сроки согласования технических решений.

Особенности геометрического представления

Модель выполнена в формате «ТЕЛО» (твердотельное моделирование) — такой подход обеспечивает максимально точную передачу геометрии изделия и корректное поведение модели при инженерных расчётах. Твердотельная структура даёт возможность выполнять операции булевой алгебры, анализировать пересечения, рассчитывать массу и центр тяжести, а также проводить иные проверки, востребованные в профессиональной практике проектировщиков.

Совместимость и рабочие возможности

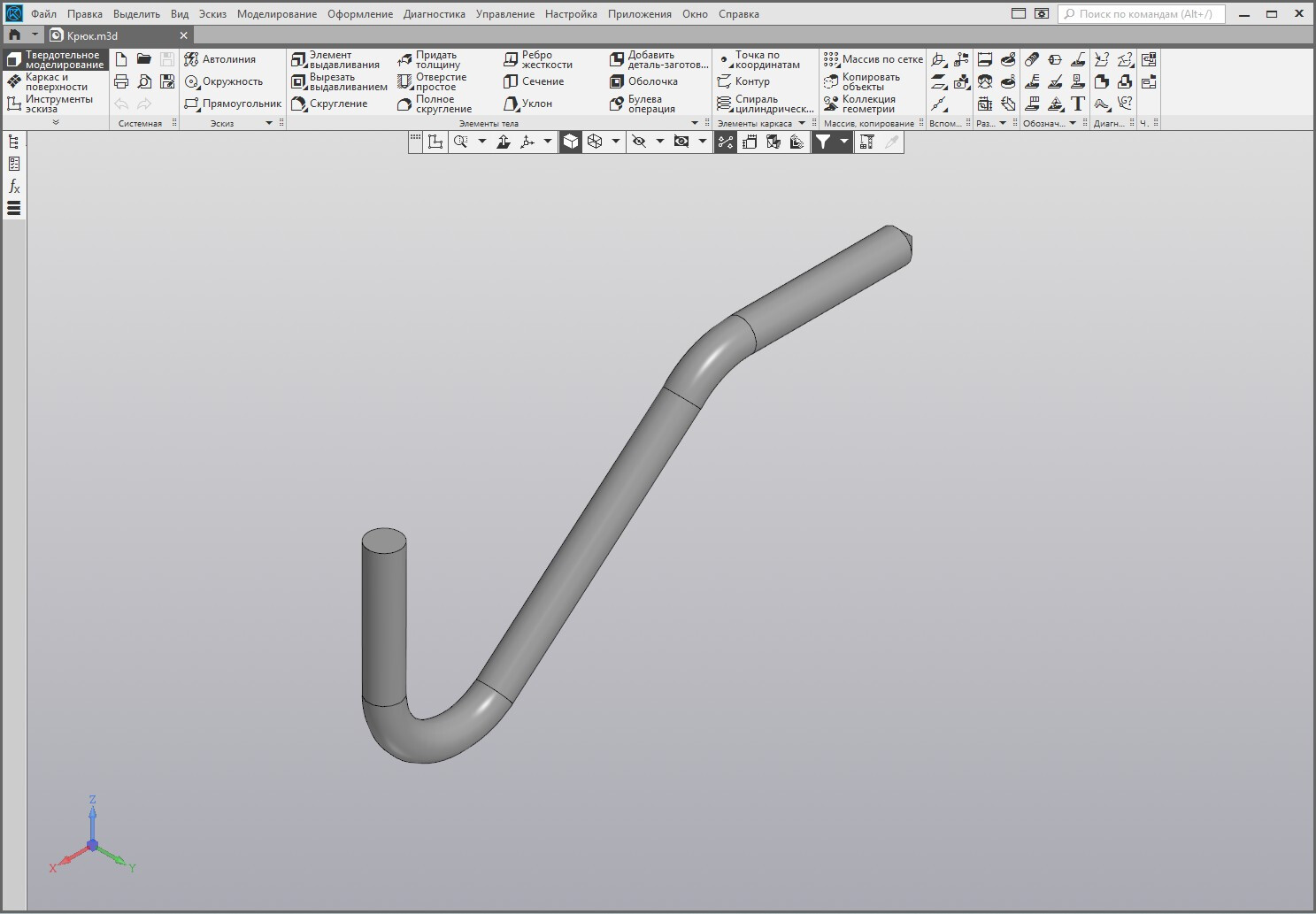

Цифровой объект создан с учётом требований к интероперабельности в среде САПР: с помощью штатных инструментов вы можете экспортировать модель в сторонние программные комплексы — в том числе в КОМПАС‑3D, SketchUp, 3ds Max и другие. Кроме того, из 3D‑геометрии легко сформировать 2D‑чертежи, построить необходимые разрезы, сечения и проекции — все эти действия выполняются стандартными средствами используемого ПО без потери точности и атрибутивной информации.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
