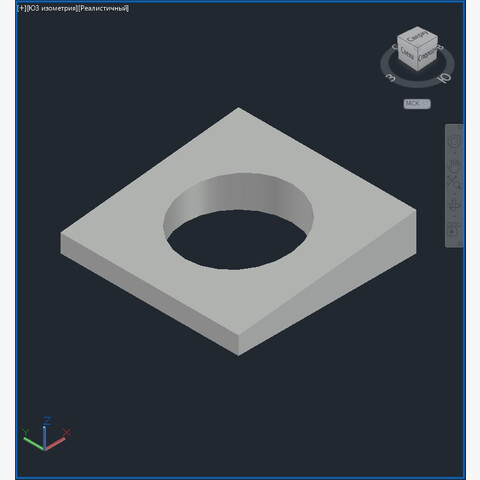

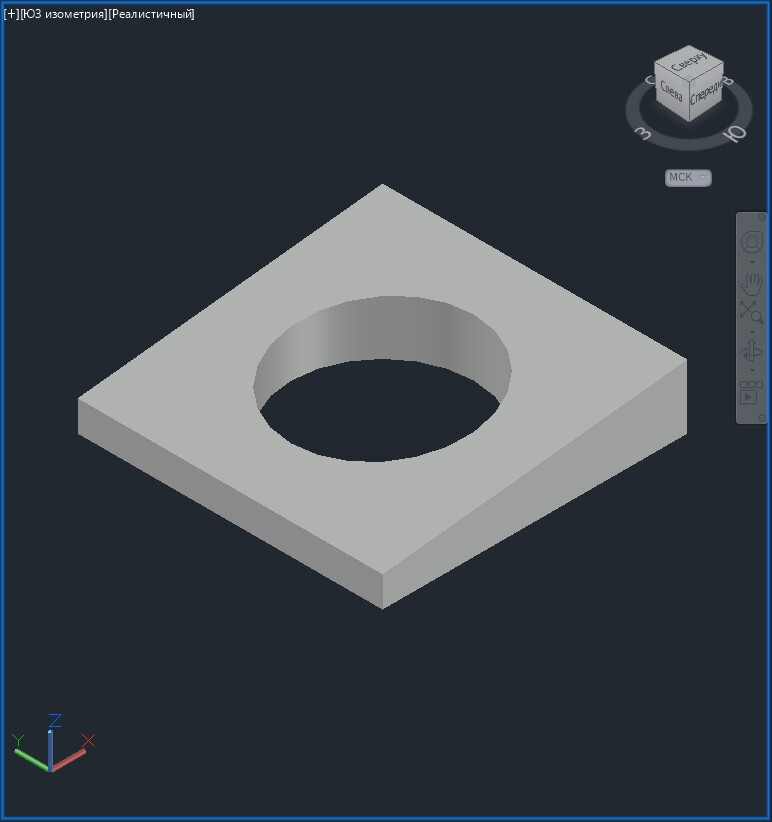

3D модели шайб косых по ГОСТ 10906-78

Косые шайбы для компенсации уклонов: точное решение под швеллеры и двутавры

Косые шайбы по ГОСТ 10906‑78 — специализированный крепёжный элемент, который устраняет расхождения при монтаже на наклонных поверхностях. Их главная задача — выровнять опорную плоскость под гайки и головки болтов, компенсируя 10 % уклон полок швеллеров и 12 % уклон полок двутавровых балок. Такой подход исключает перекосы соединений и повышает надёжность узлов в строительных и промышленных металлоконструкциях.

В комплект входят 3D‑модели всех типоразмеров — это позволяет сразу подобрать нужный вариант под конкретный проект, не тратя время на поиск отдельных позиций. Модели полностью соответствуют требованиям стандарта, поэтому геометрия, углы наклона и посадочные размеры строго выверены.

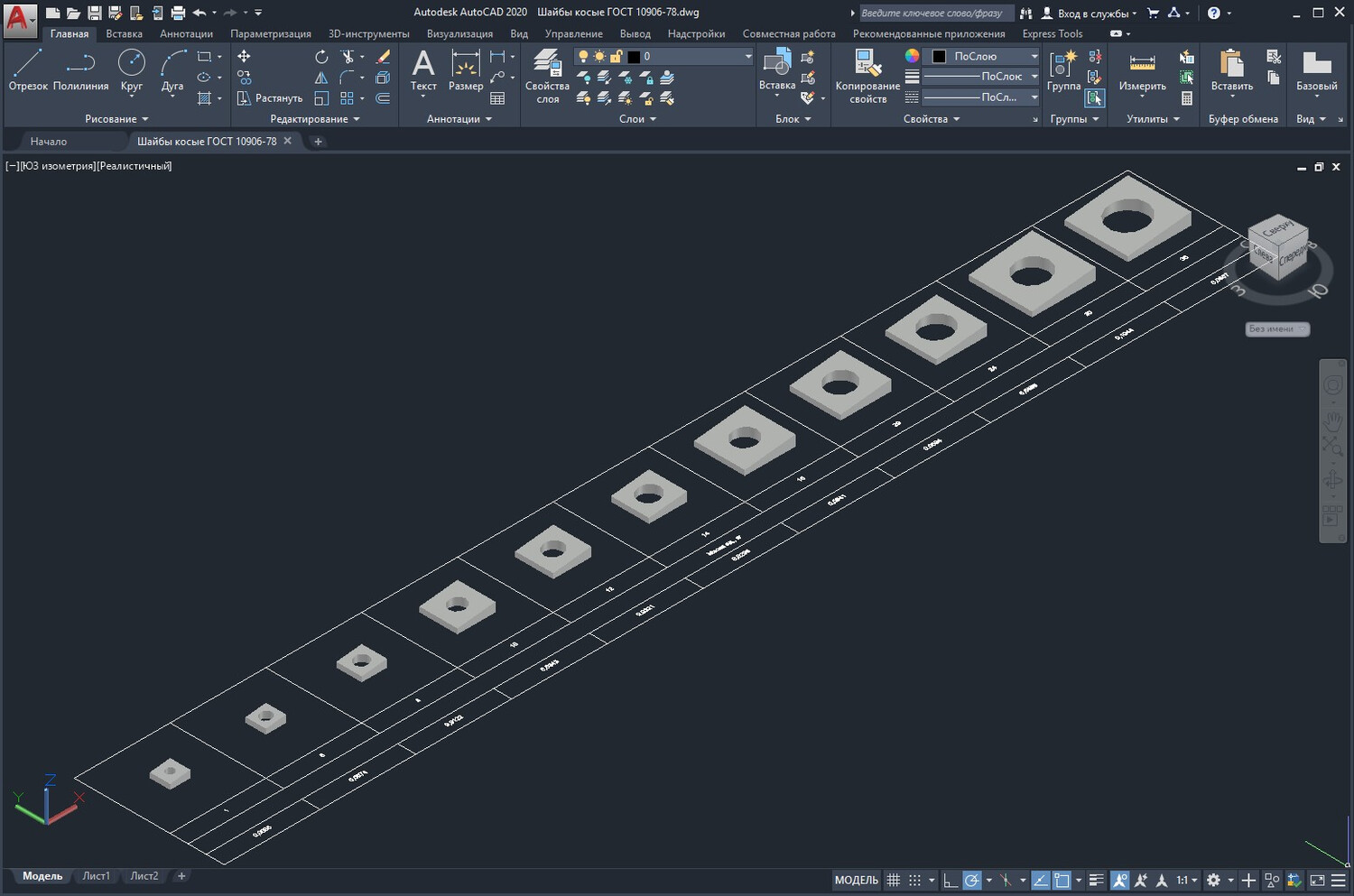

Информационная сетка: быстрый подбор по типоразмеру и массе

Все 3D‑модели размещены на единой информационной сетке — это наглядный инструмент для оперативного выбора. Прямо на сетке указаны типоразмер и масса изделия, что удобно при расчёте общей нагрузки на узел или при формировании спецификаций. Такой формат экономит время проектировщика: ключевые параметры видны сразу, без перехода к отдельным таблицам и справочникам.

Модели выполнены в формате твёрдотельного моделирования (тип «ТЕЛО»), что даёт возможность выполнять точные инженерные расчёты: определять объёмы, строить сечения и разрезы, проверять собираемость и рассчитывать нагрузки.

Гибкая интеграция в САПР и расширенные возможности работы с геометрией

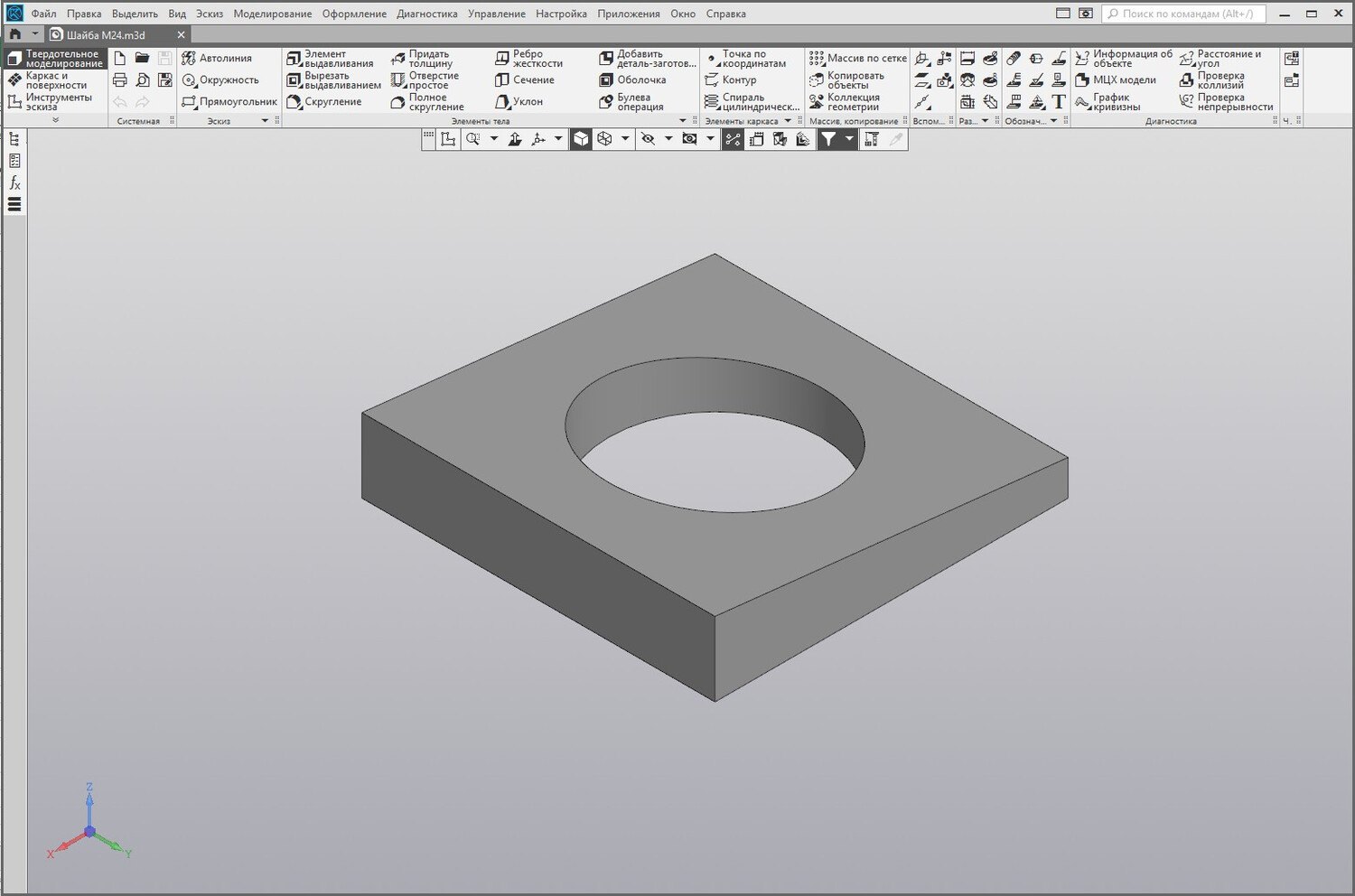

Комплект разработан с учётом реальных рабочих процессов проектировщиков: все модели совместимы со стандартными средствами САПР. Вы можете экспортировать 3D‑геометрию в популярные системы — КОМПАС‑3D, SketchUp, 3ds Max и другие — без потери точности и искажения форм.

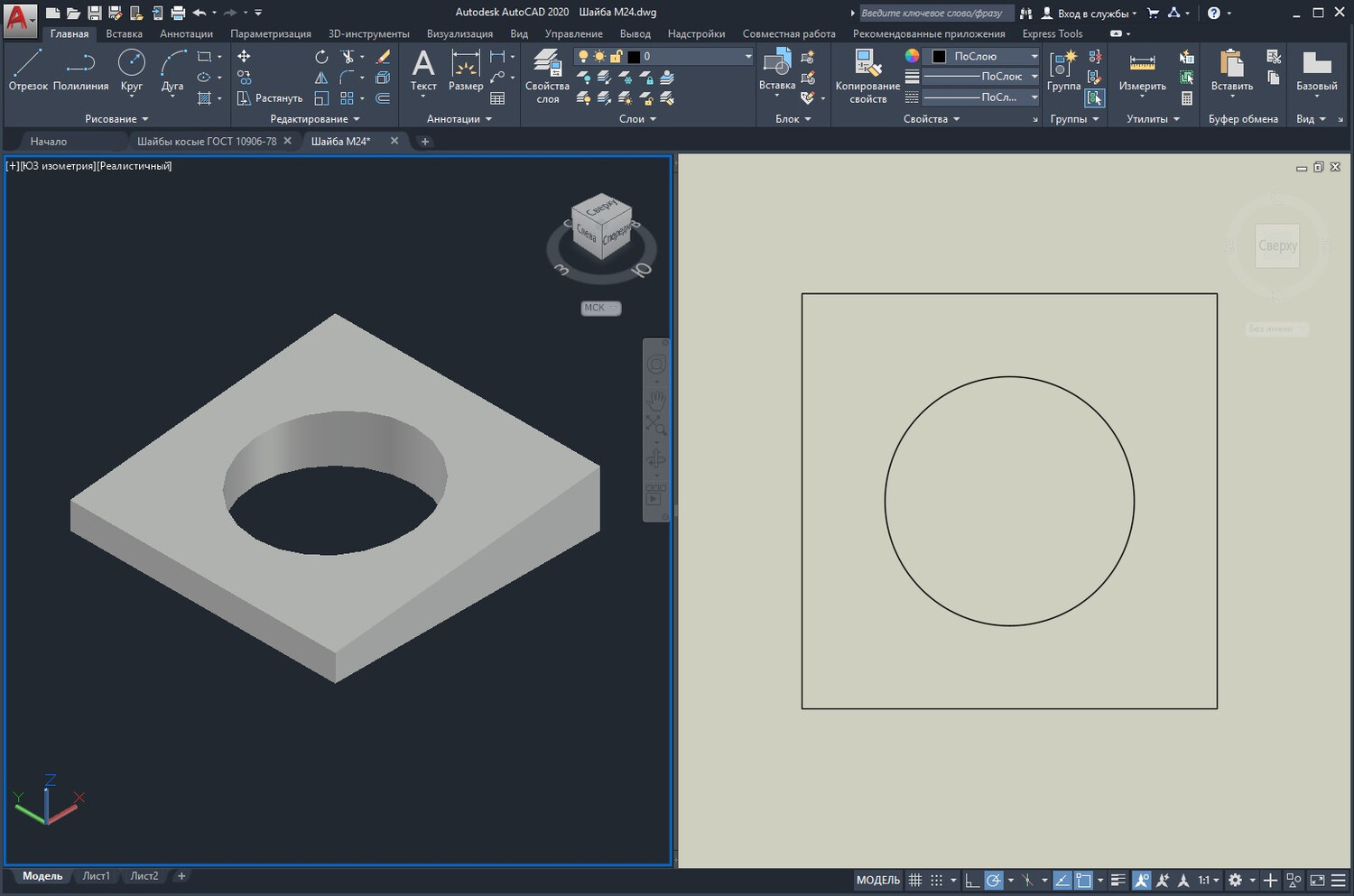

Помимо 3D‑представления, функционал позволяет выгружать 2D‑чертежи, формировать разрезы и виды, необходимые для рабочей документации. Это делает комплект универсальным решением для конструкторских бюро, проектных организаций и учебных задач, где важна скорость и точность подготовки материалов.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
