3D модели муфтовых концов по ГОСТ 6527-68

Что входит в цифровой комплект 3D‑моделей концов по ГОСТ 6527‑68

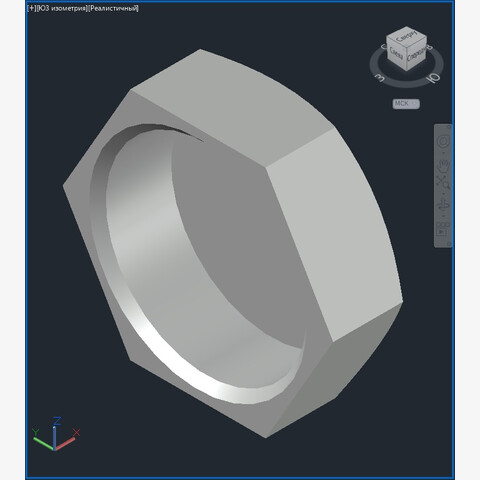

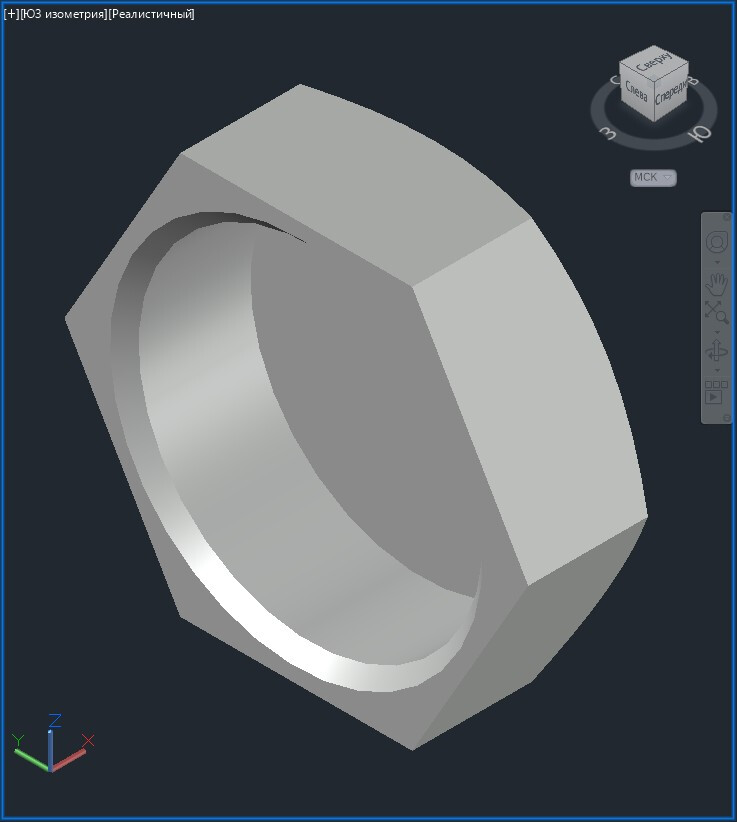

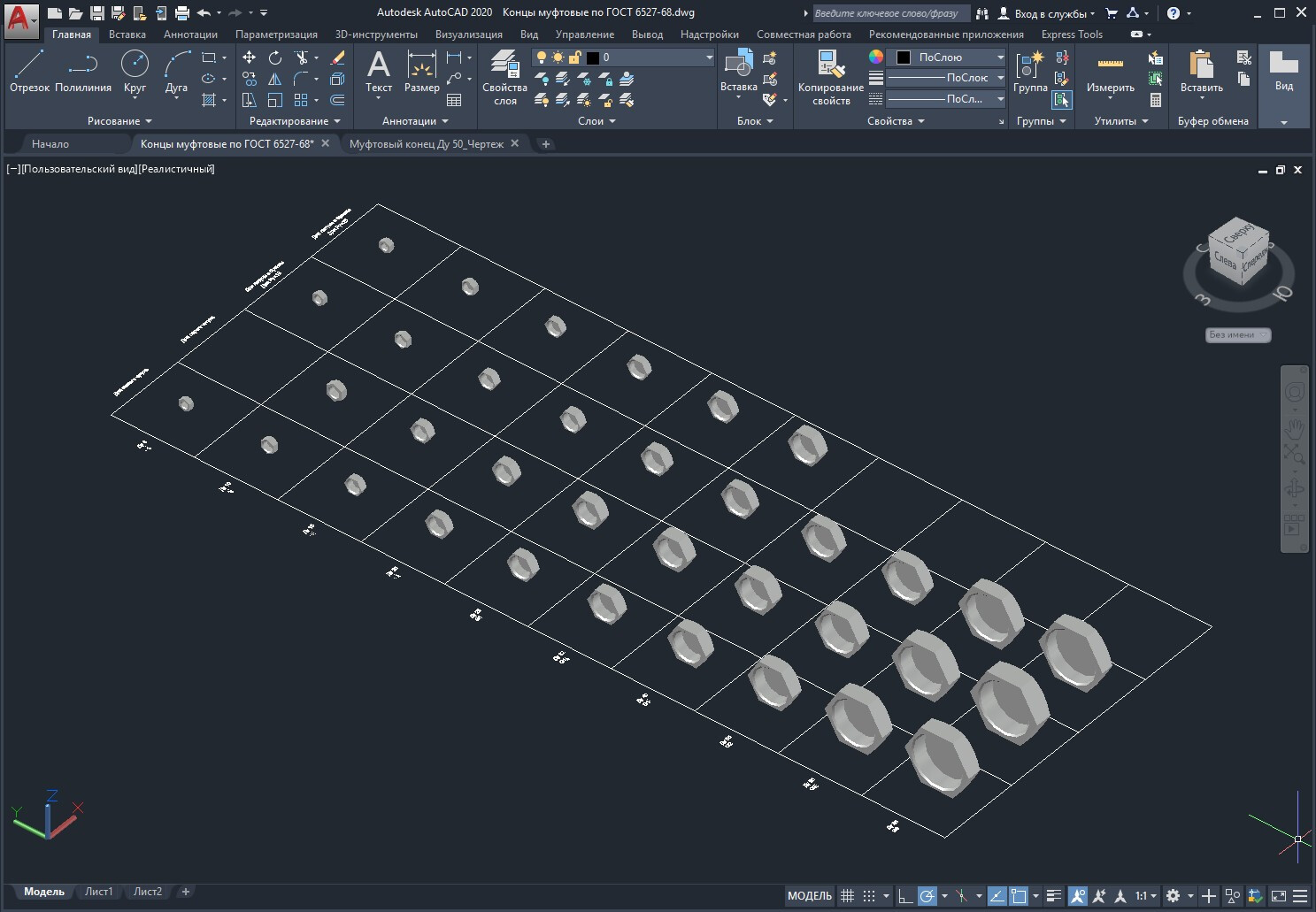

В набор включены 3D‑модели всех типоразмеров муфтовых концов с трубной цилиндрической резьбой — вы получаете исчерпывающую линейку изделий, соответствующую требованиям ГОСТ 6527‑68. Каждая модель размещена на информационной сетке с чёткой маркировкой типоразмера: это упрощает подбор нужного элемента и ускоряет работу над проектом.

Особенности моделирования и формат представления

Все модели выполнены в формате «тело» — это твердотельное моделирование, которое обеспечивает максимальную точность геометрии и корректное взаимодействие с расчётными модулями. Такой подход позволяет использовать модели не только для визуализации, но и для инженерных расчётов, проверки собираемости и других технических задач.

Совместимость и возможности работы в САПР

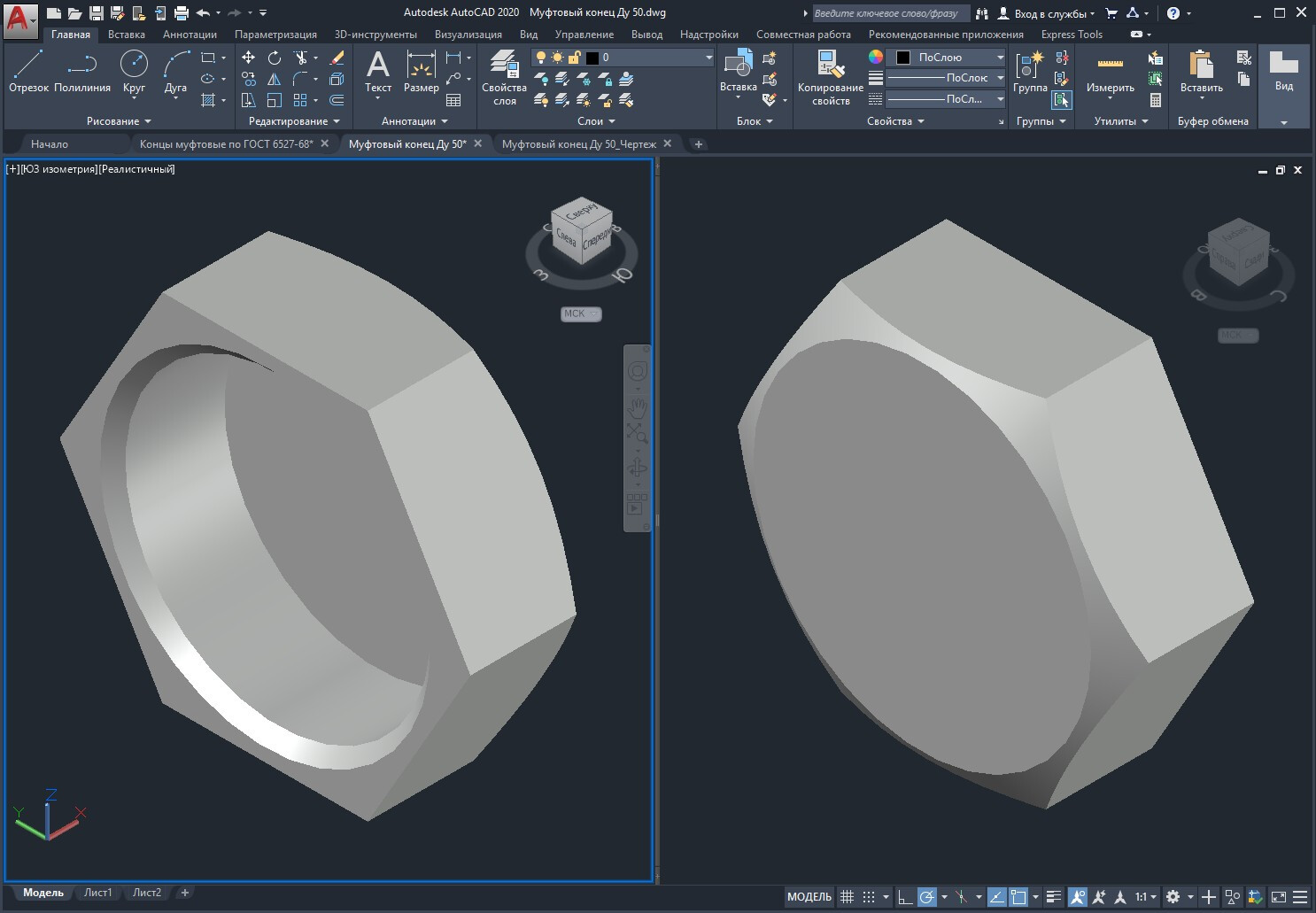

Комплект полностью адаптирован для интеграции в популярные системы автоматизированного проектирования. С помощью стандартных инструментов САПР вы сможете:

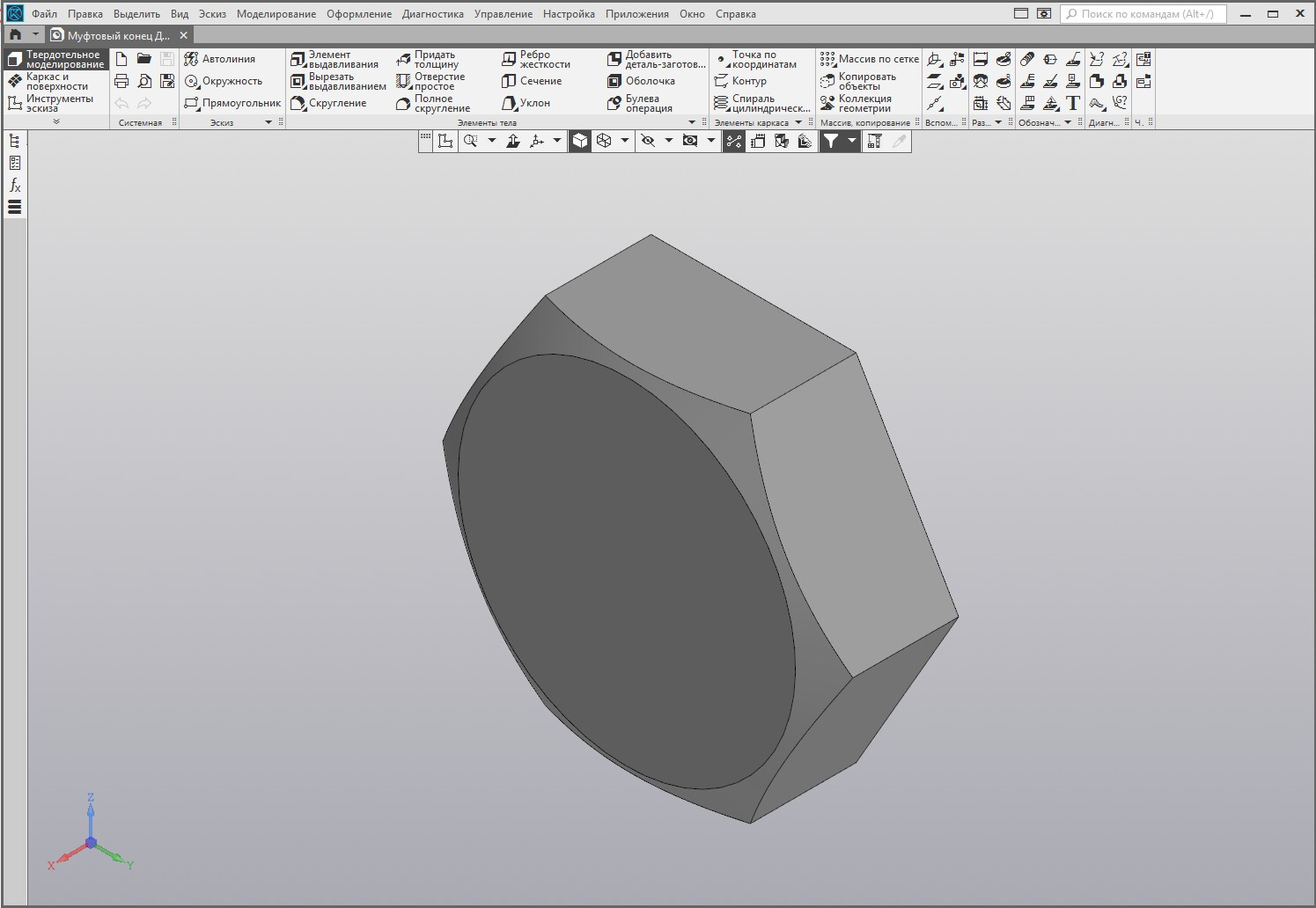

• экспортировать 3D‑модели в сторонние программные среды — КОМПАС‑3D, SketchUp, 3ds Max и другие;

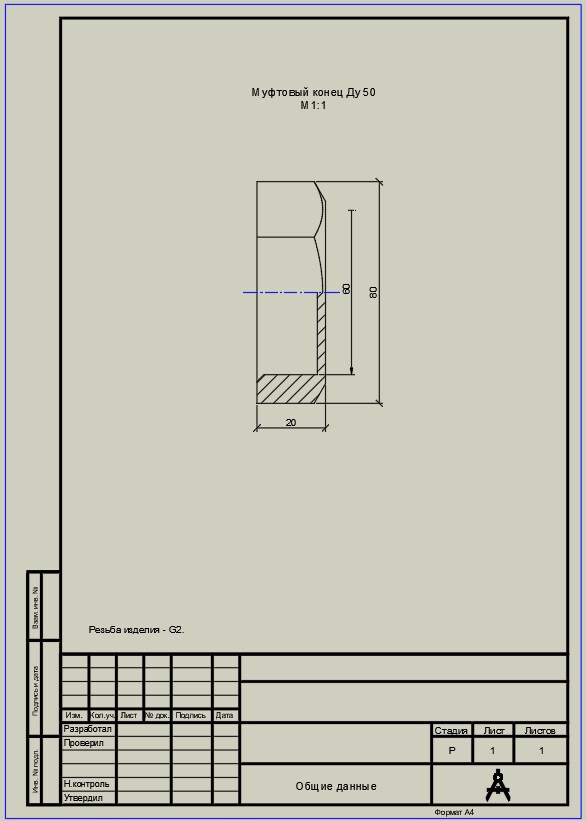

• выгрузить 2D‑чертежи для документации и производства;
• сформировать разрезы, сечения и дополнительные виды под задачи проекта;
• масштабировать, компоновать и дорабатывать модели без потери точности.

Цифровой формат экономит время на подготовку конструкторской документации и снижает риск ошибок при подборе типоразмеров — все данные уже приведены в соответствие с отраслевым стандартом.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
