3D модели уголков неравнополочных по ГОСТ 19772-93

Цифровые модели уголков для точного расчёта и проектирования металлоконструкций

Комплект 3D‑моделей стальных гнутых неравнополочных уголков, выполненных в полном соответствии с ГОСТ 19772‑93, создан для специалистов, которым важна детализация и нормативная точность. В наборе — все типоразмеры сортамента: это позволяет эффективно решать задачи по подбору элементов для сложных узлов, каркасов и нестандартных конструкций, где применение неравнополочных профилей оправдано расчётными и монтажными требованиями.

Практические возможности и глубокая интеграция в инженерные процессы

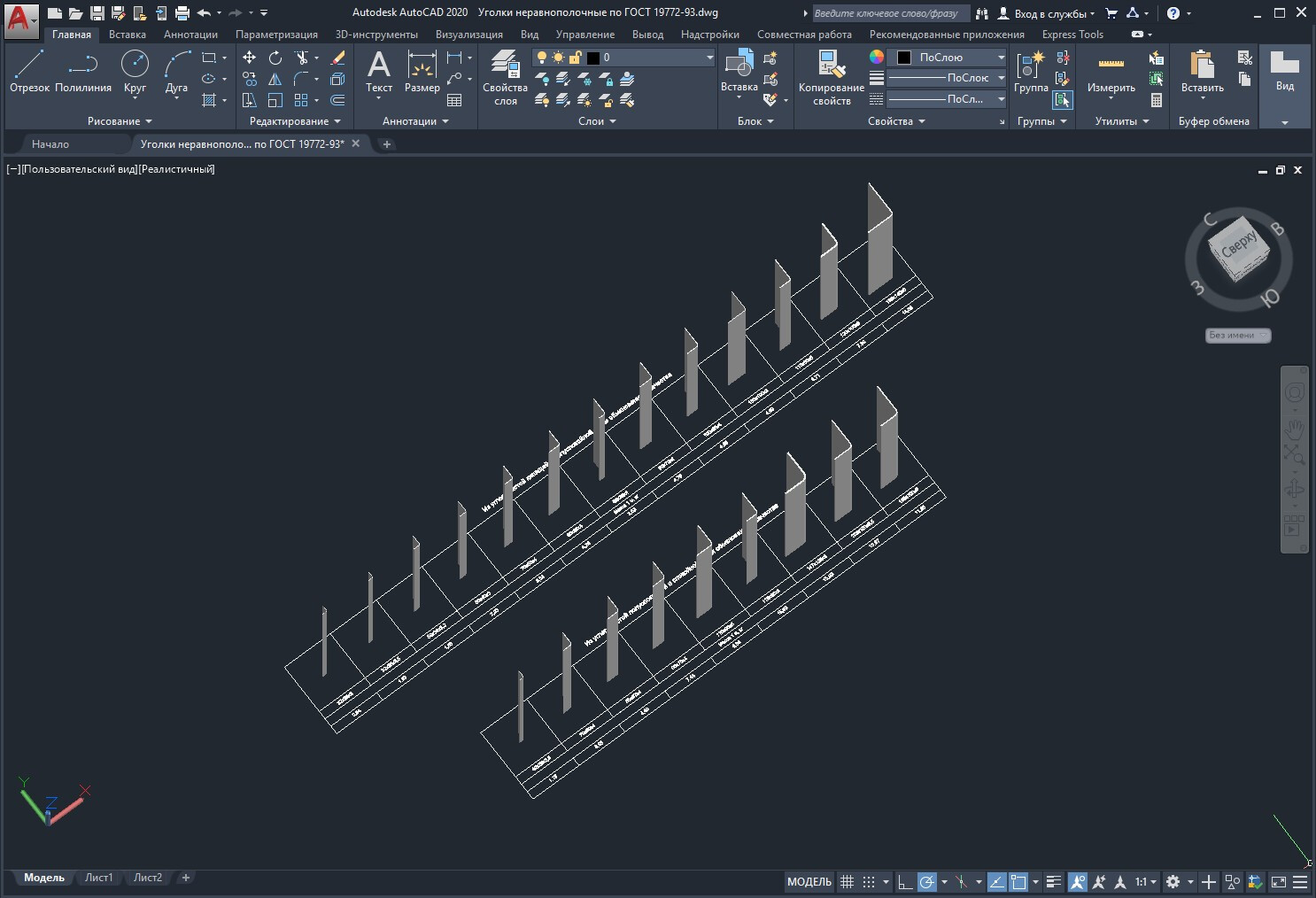

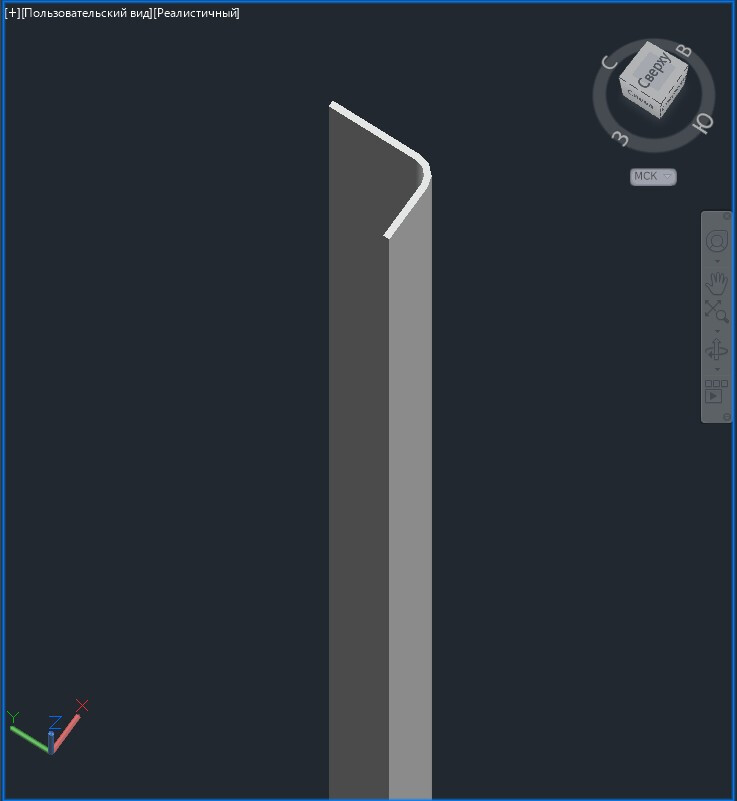

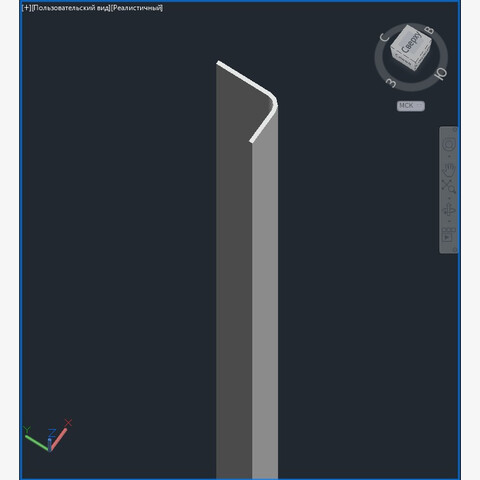

Каждая модель в комплекте реализована в формате «ТЕЛО» — это твердотельное моделирование, которое гарантирует корректность геометрических и массовых расчётов, достоверность построения сечений и отсутствие артефактов, способных исказить результаты анализа. Для удобства подбора и сравнения изделия размещены на информационной сетке: на ней чётко указаны типоразмеры и масса каждого уголка. Такой подход минимизирует ошибки при формировании спецификаций и ускоряет согласование проектных решений.

Функционал комплекта адаптирован под реальные рабочие процессы в САПР. С помощью стандартных инструментов вы сможете:

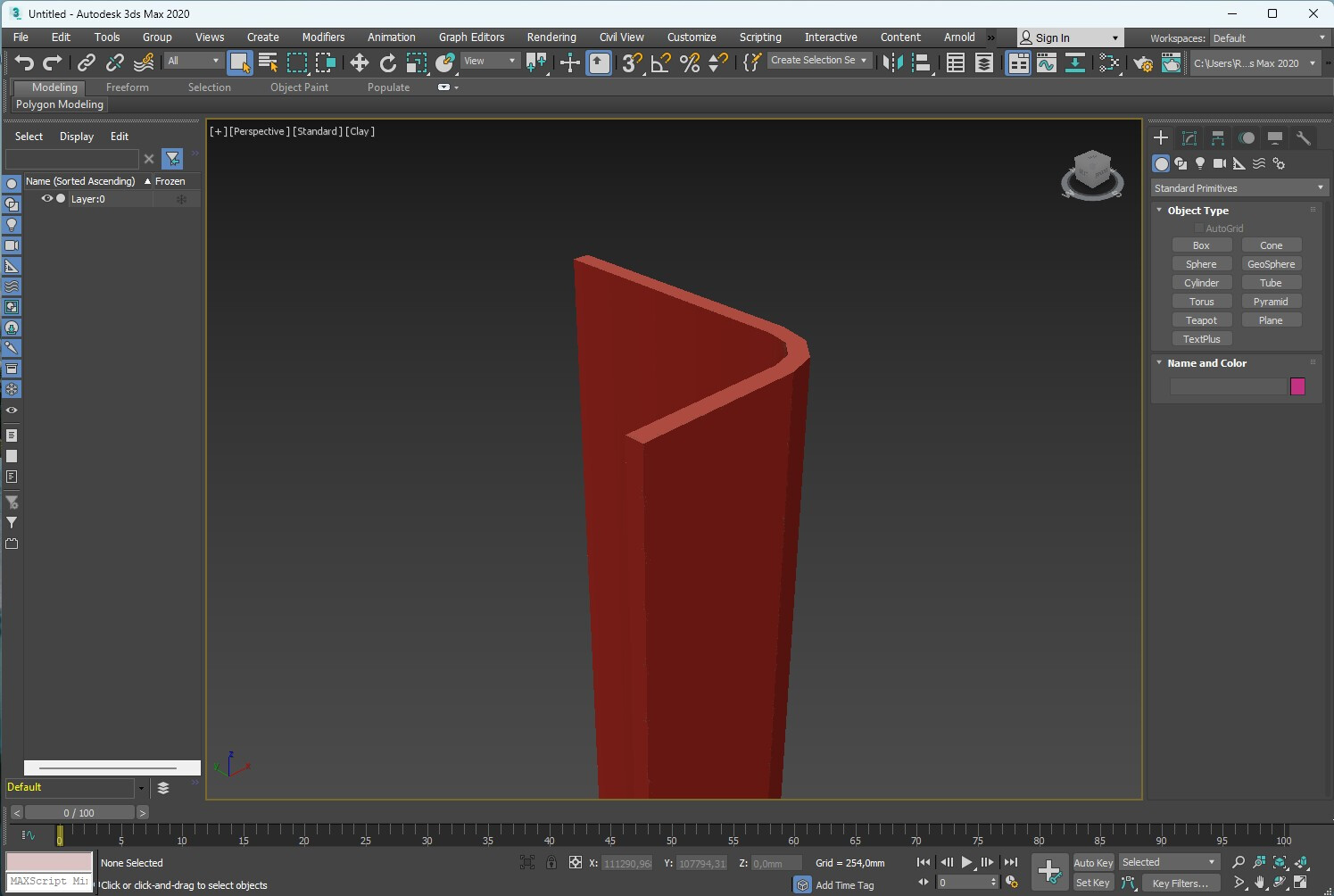

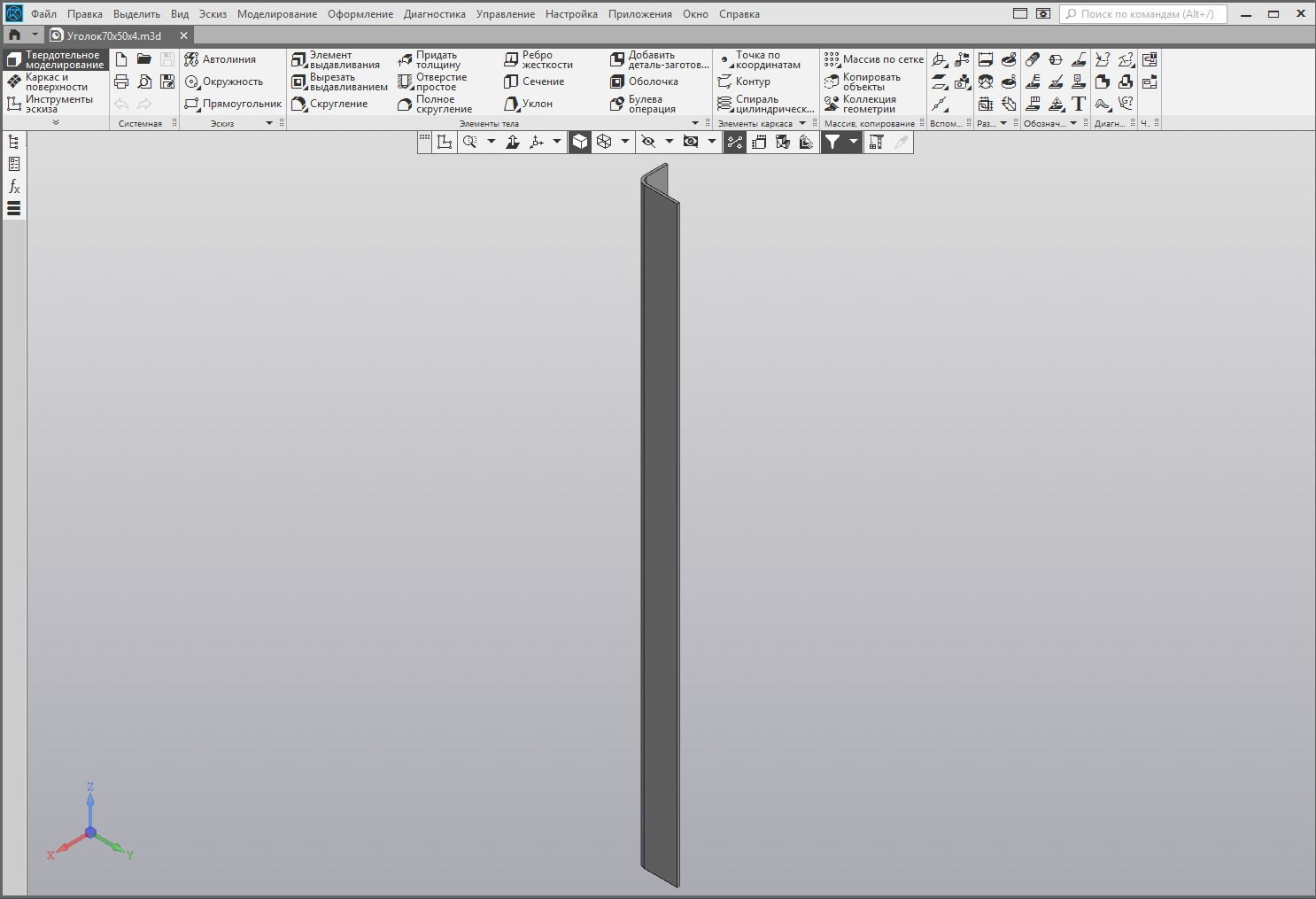

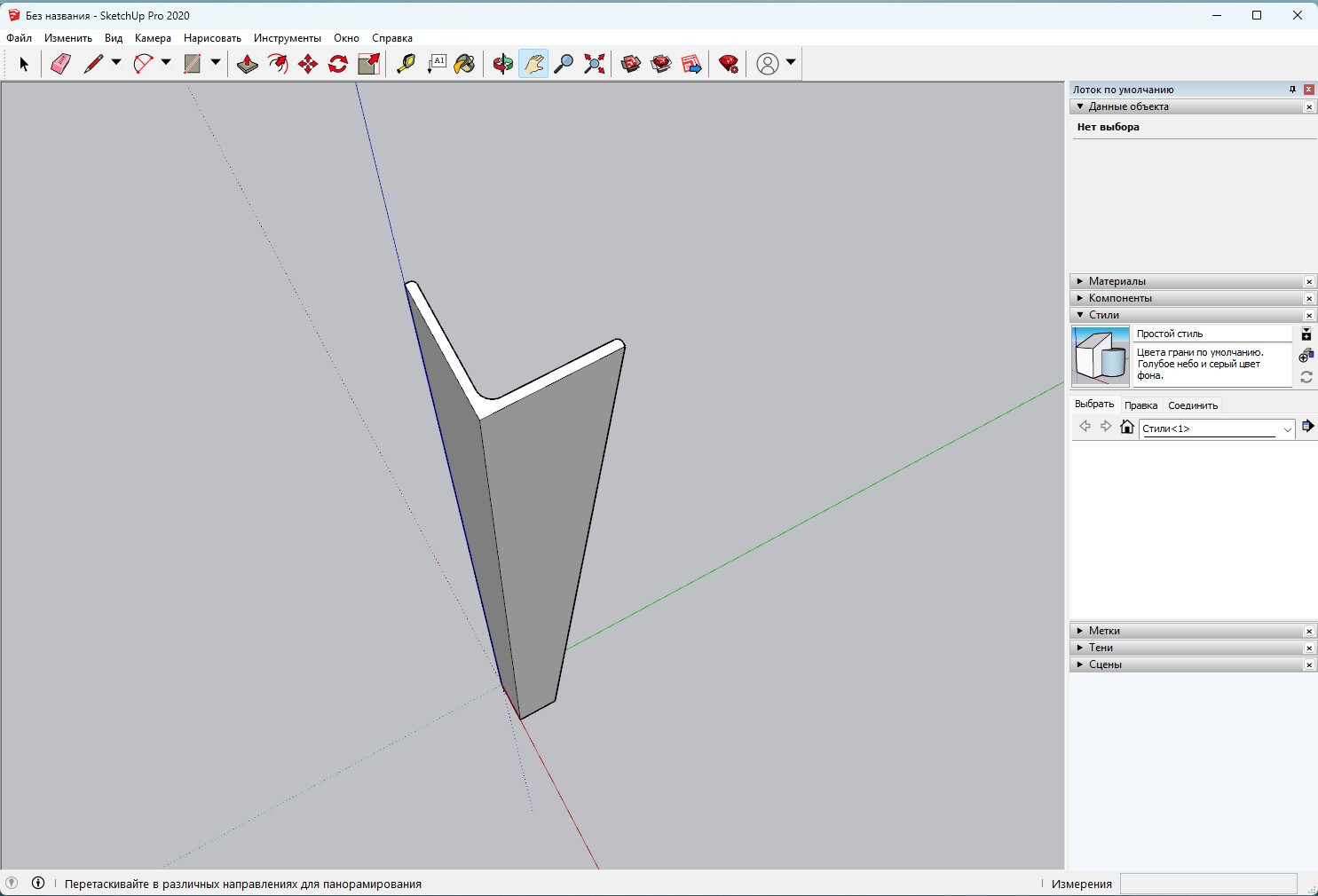

• экспортировать 3D‑модели в востребованные программные среды — КОМПАС‑3D, SketchUp, 3ds Max и другие;

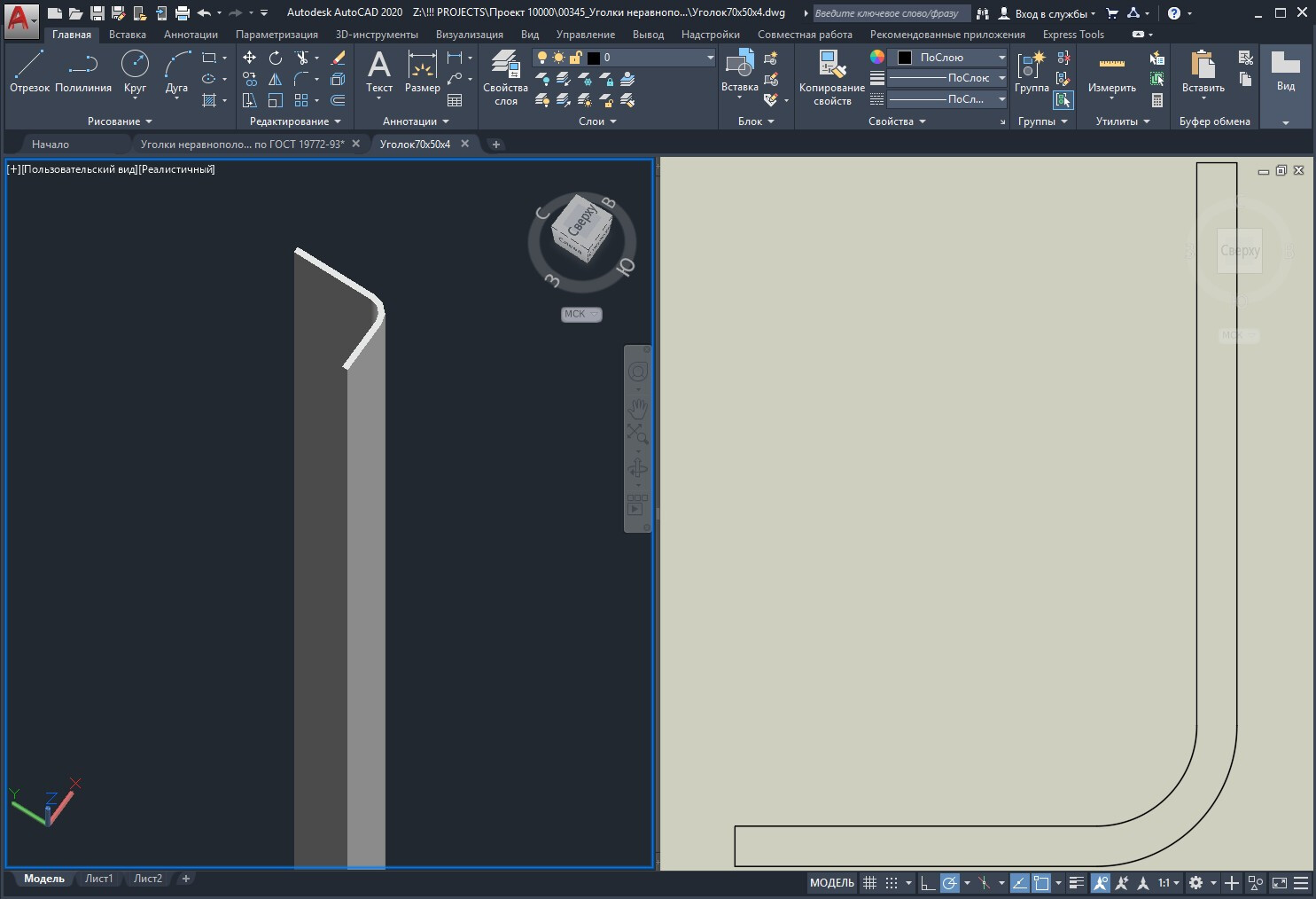

• автоматически получать 2D‑чертежи непосредственно из трёхмерной геометрии;
• строить разрезы и сечения для детальной проработки сопряжений, сварных и болтовых узлов;
• извлекать точные геометрические и массовые характеристики (включая моменты инерции и центры тяжести) для прочностных и весовых расчётов;
• формировать STL‑модели для использования в расчётных комплексах, симуляциях и подготовке прототипов.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
