3D модели уголков равнополочных по ГОСТ 8509-93

Профессиональные цифровые модели для инженерных и строительных проектов

Комплект 3D‑моделей стальных горячекатаных равнополочных уголков, разработанных в строгом соответствии с ГОСТ 8509‑93, станет надёжной основой для точного проектирования. В каталоге собраны все типоразмеры сортамента — это даёт возможность оперативно подбирать нужные элементы для каркасов, ферм, опорных узлов и других металлоконструкций. Модели ориентированы на применение в ответственных проектах, где критично соблюдение нормативных требований и высокая точность расчётов.

Удобство работы и широкие возможности интеграции в САПР

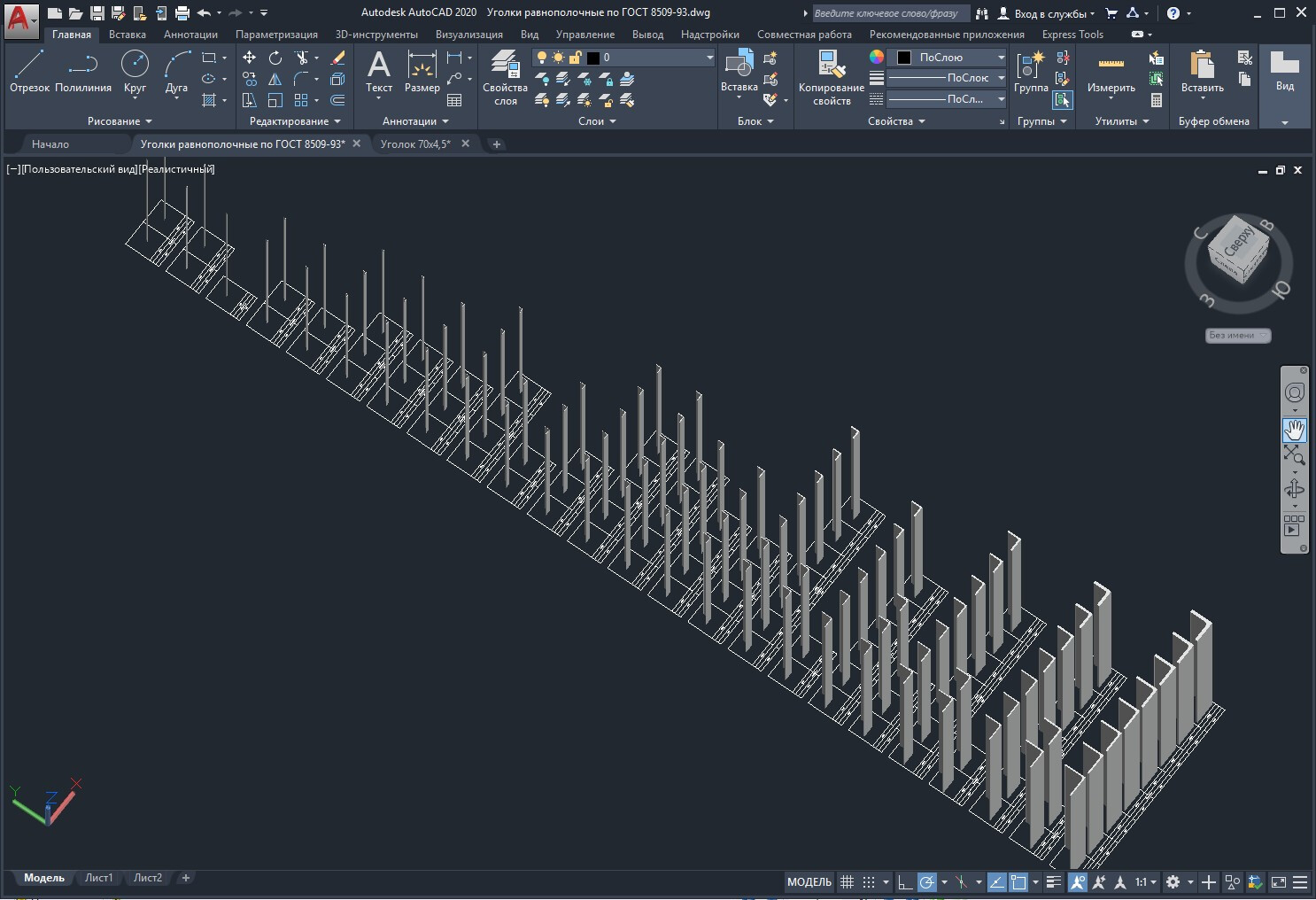

Все модели выполнены в формате «ТЕЛО», то есть представляют собой твердотельные объекты: такая геометрия исключает ошибки при расчётах, обеспечивает корректное определение объёма, массы и моментов инерции, а также позволяет строить достоверные сечения. Для упрощения подбора и сравнительного анализа изделия размещены на информационной сетке — на ней чётко указаны типоразмеры и масса каждого уголка. Это существенно ускоряет формирование спецификаций и снижает риск ошибок при комплектации проекта.

С помощью стандартных инструментов САПР вы сможете эффективно использовать комплект в рабочих процессах:

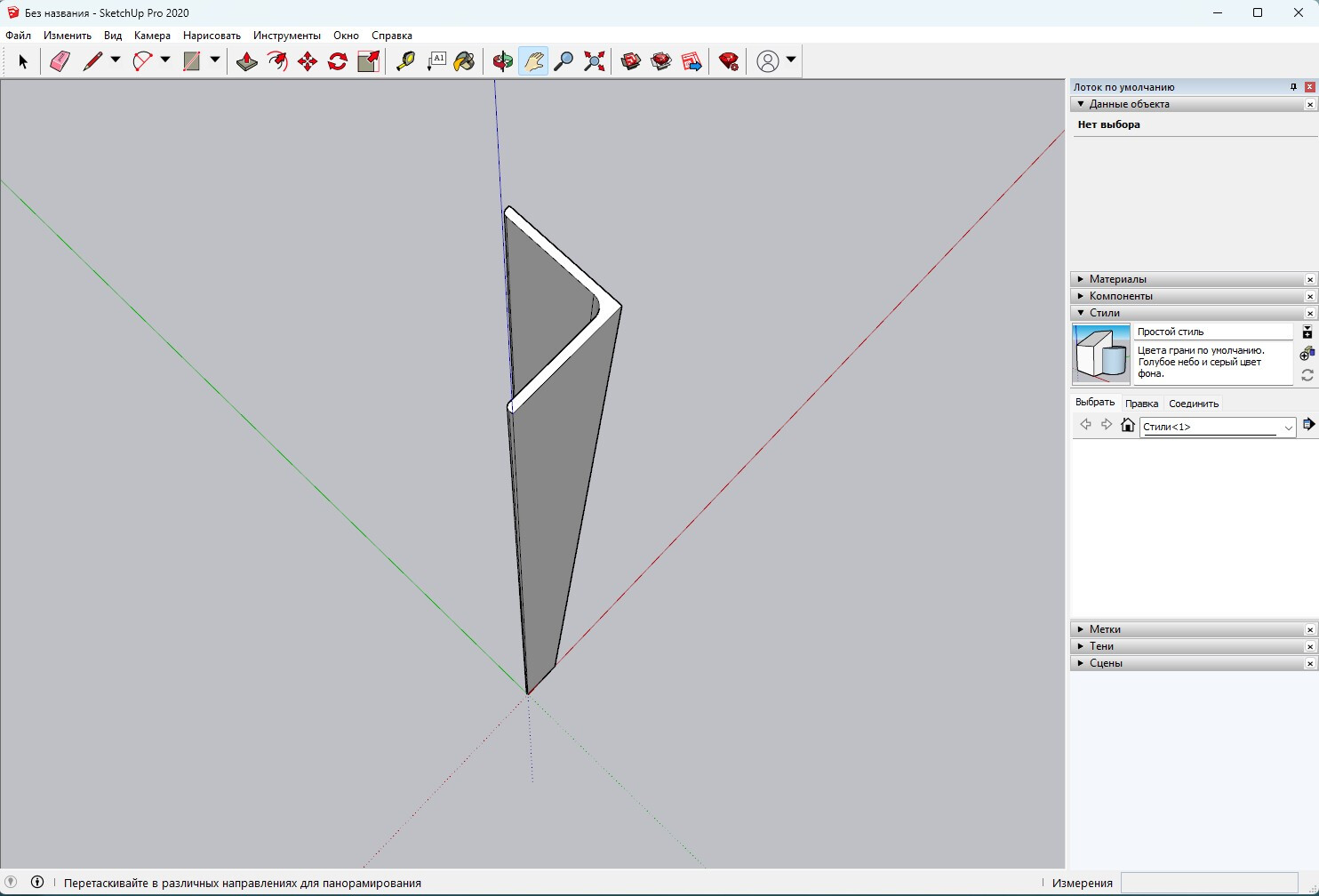

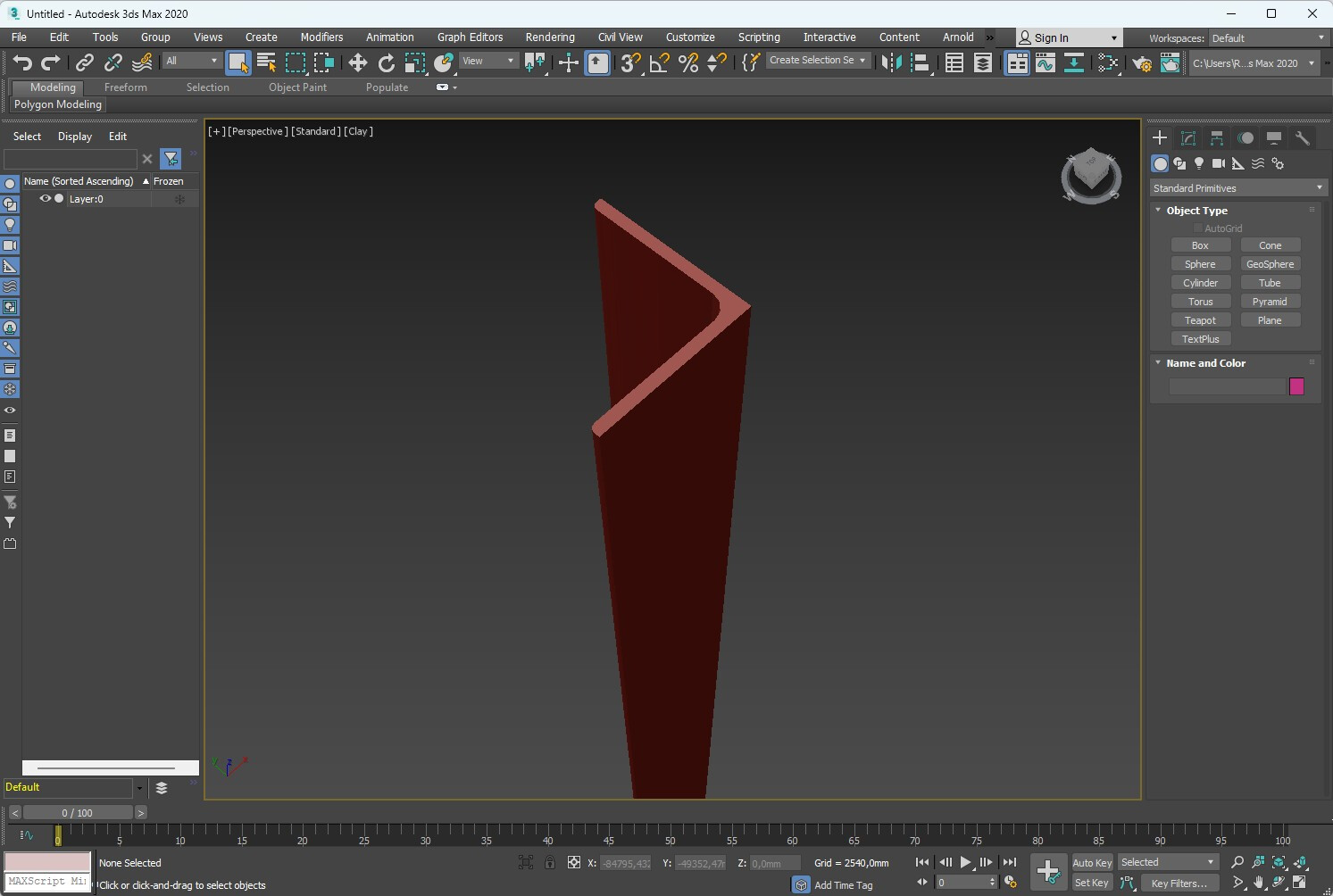

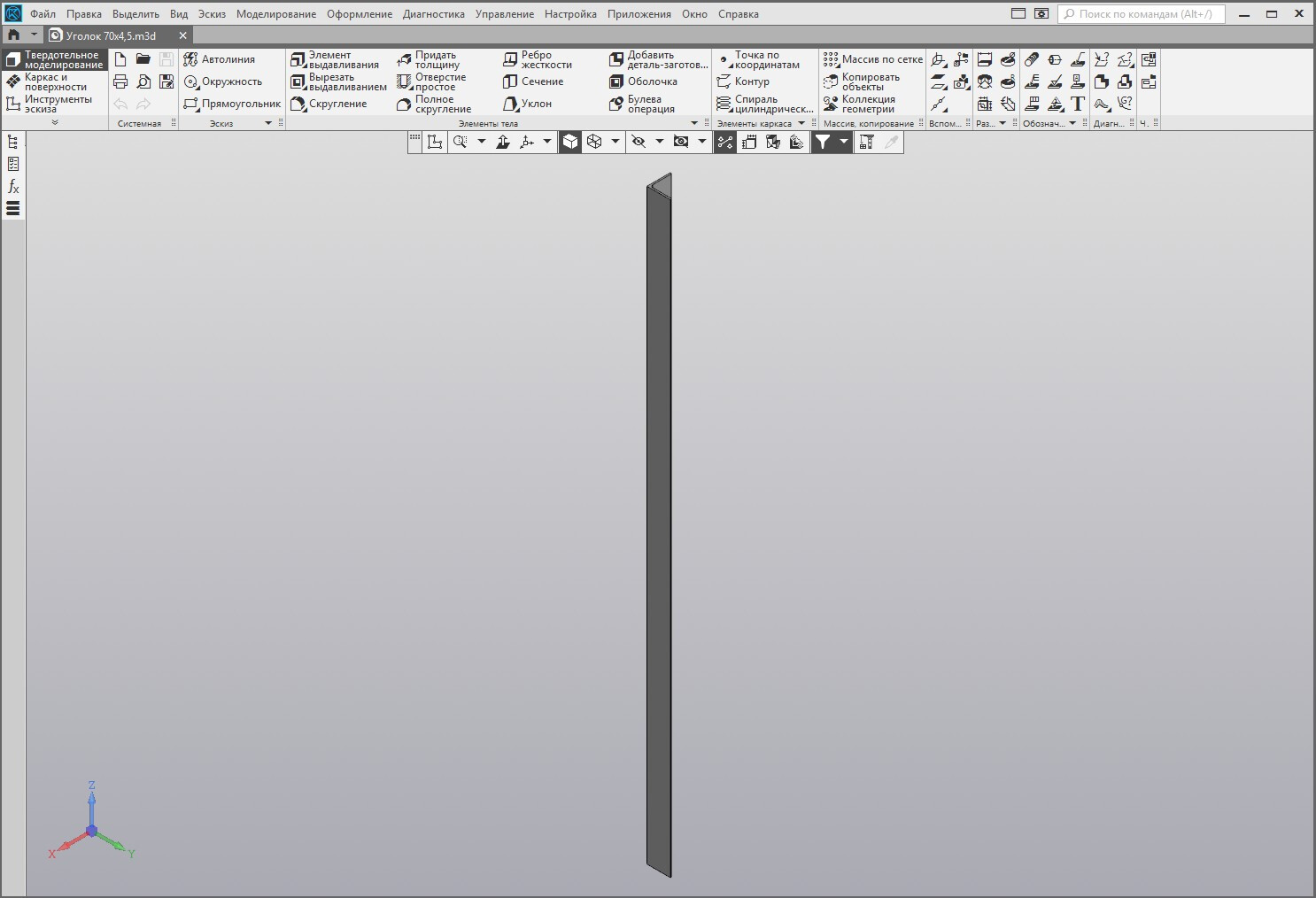

• экспортировать 3D‑модели в популярные программные среды — КОМПАС‑3D, SketchUp, 3ds Max и другие;
• автоматически получать 2D‑чертежи на базе трёхмерной геометрии;
• строить разрезы и сечения для детальной проработки сопряжений и сварных узлов;
• извлекать точные геометрические и массовые характеристики для прочностных и весовых расчётов;
• формировать STL‑модели для использования в расчётных комплексах, симуляциях и подготовке прототипов.

Форматы файлов:

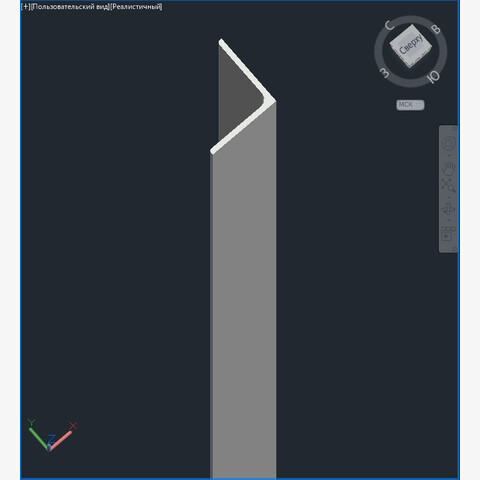

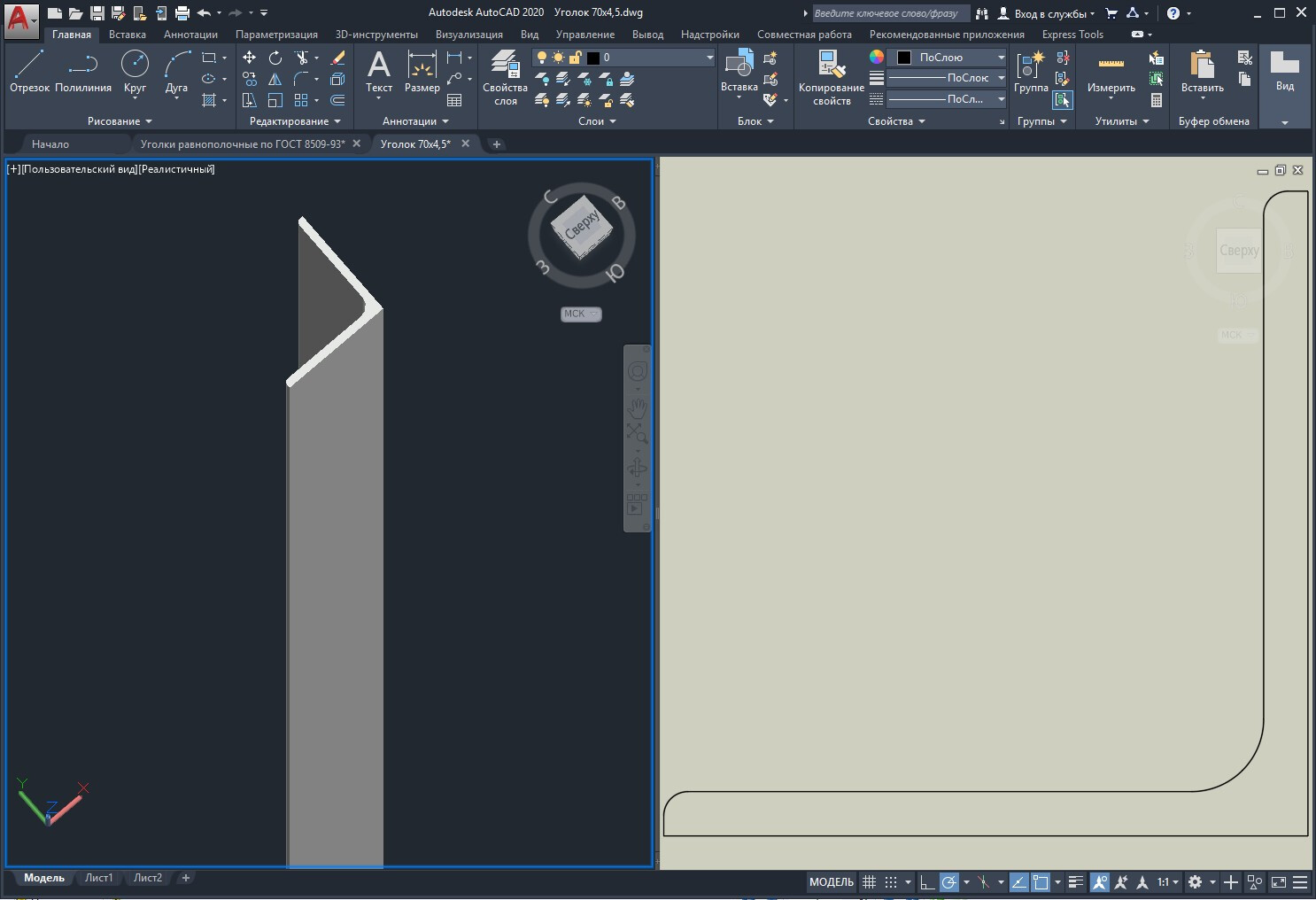

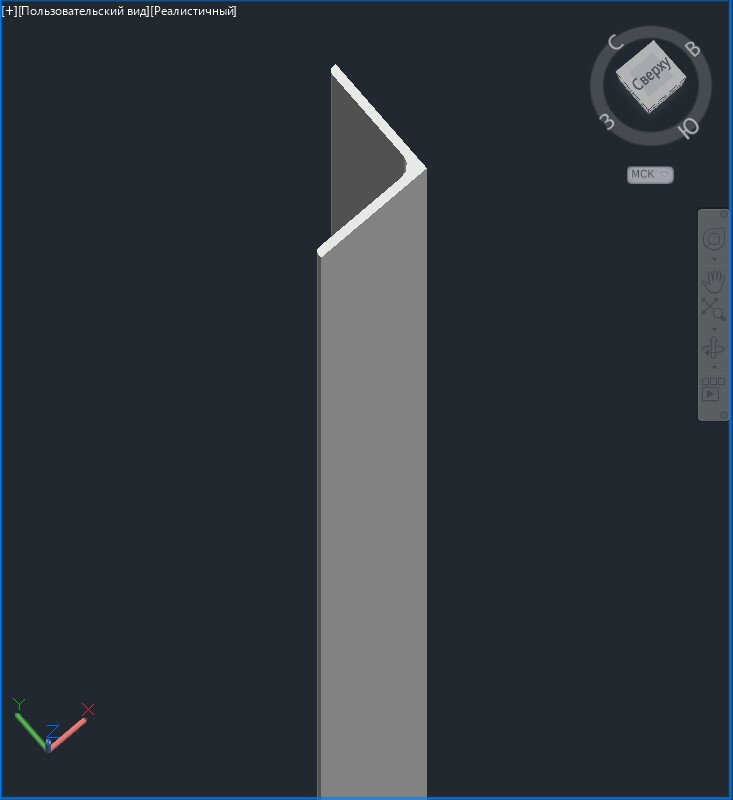

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
