Чертеж столбика для газопровода

Что входит в комплект цифровой документации на знаки трассы газопровода

В цифровом товаре представлен полный набор конструкторской документации для оснащения трассы газопровода. Комплект включает:

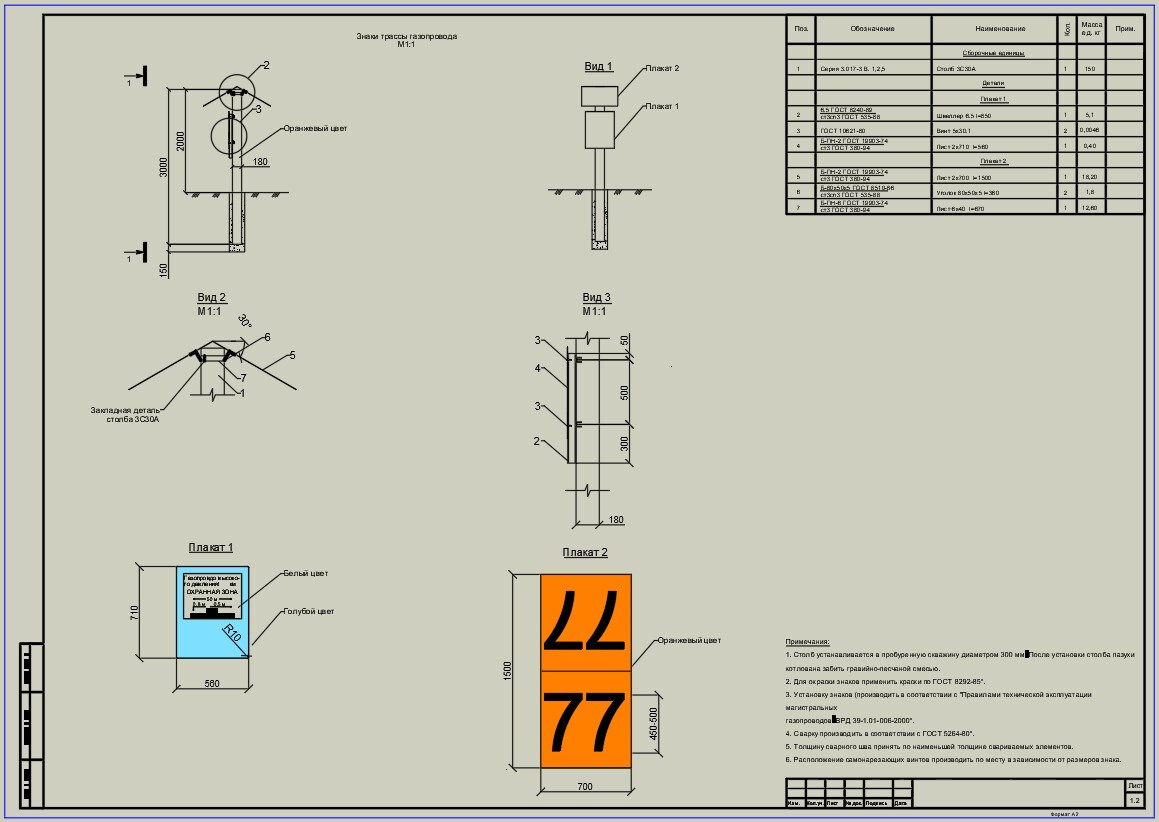

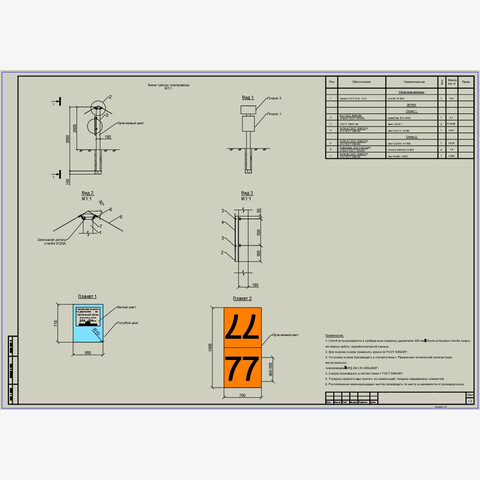

• чертёж конструкции столбика для газопровода — с детализацией узлов и элементов;
• чертёж установки столбика — со схемами монтажа и привязкой к трассе;
• чертежи типовых знаков для трасс газопроводов — выполненные в соответствии с отраслевым стандартом;
• размерные данные и масштабное исполнение — все чертежи подготовлены в масштабе 1:1, что позволяет использовать их для точного производства и монтажа.

Ключевые особенности и практическая ценность комплекта

Комплект разработан с учётом требований отраслевых нормативов: оформление знаков соответствует действующему отраслевому стандарту, а детальная проработка узлов обеспечивает однозначную интерпретацию проектных решений. Масштаб 1:1 даёт возможность напрямую использовать чертежи для изготовления элементов, не прибегая к пересчёту размеров. Документация подходит для проектных, подрядных и эксплуатационных организаций, задействованных в обустройстве и обслуживании газопроводных трасс.

Комплект будет полезен инженерам-проектировщикам, сметчикам, мастерам монтажных участков и специалистам по эксплуатации газопроводов — всем, кому требуется точная и стандартизированная документация для работ на трассе.

Форматы файлов:

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

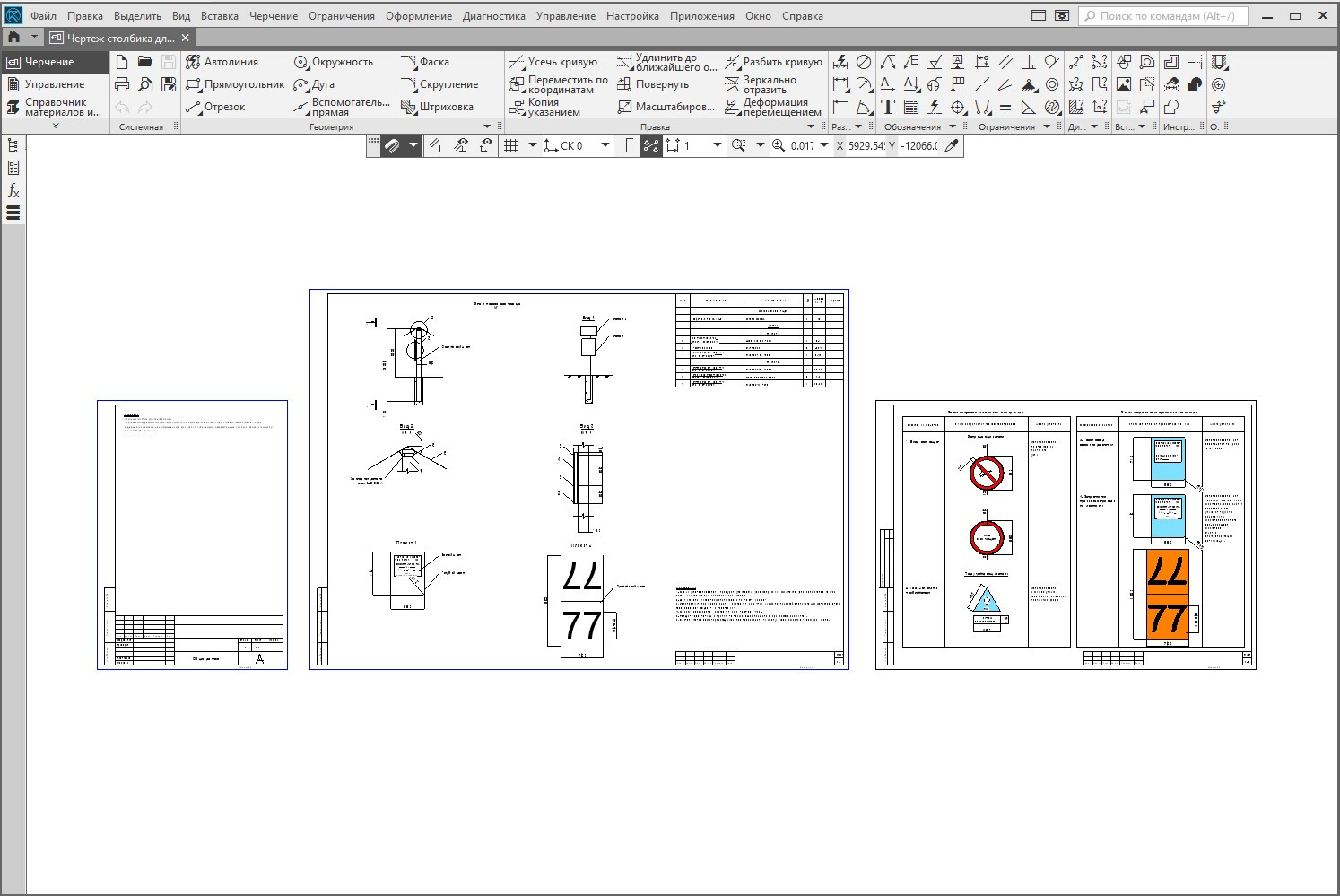

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).
• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
