Обозначения по ГОСТ 21.709-2019

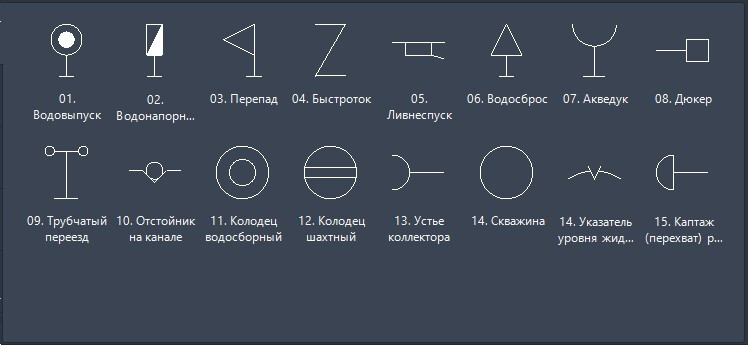

Что входит в товар УГО по ГОСТ 21.709‑2019

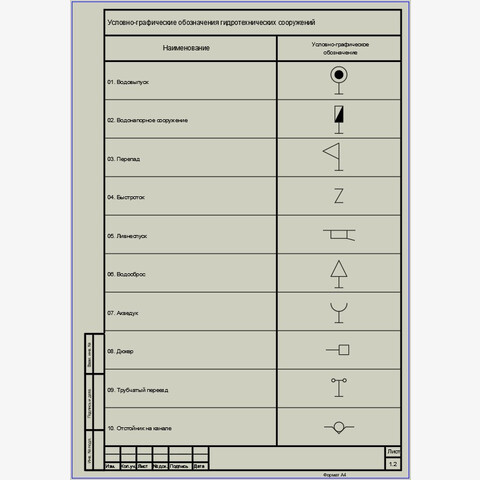

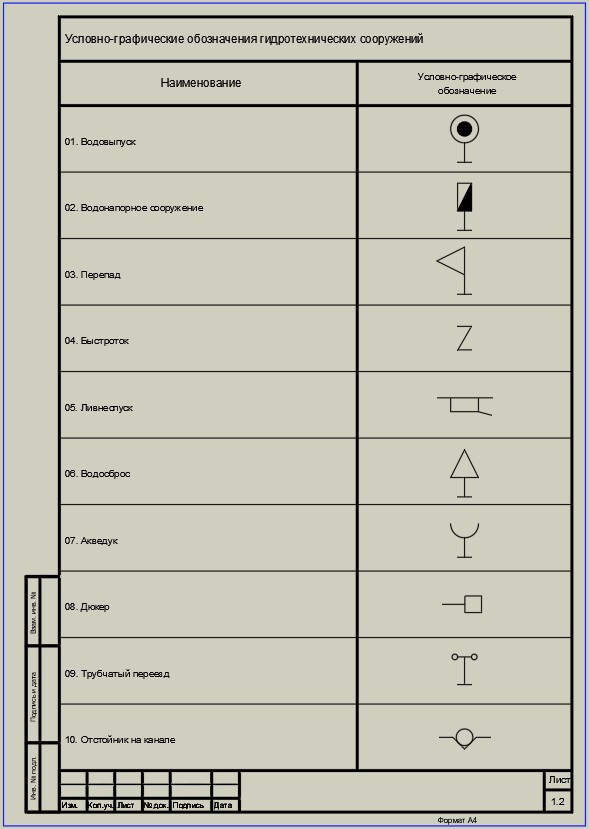

Приобретайте комплект условно‑графических обозначений (УГО) гидротехнических сооружений, выполненный в строгом соответствии с требованиями ГОСТ 21.709‑2019. Это готовое решение для проектировщиков, инженеров и BIM‑специалистов, которое позволяет оперативно формировать чертежи и проектную документацию, соблюдая нормативные стандарты оформления.

Набор ориентирован на пользователей AutoCAD: все элементы подготовлены с учётом специфики работы в этой среде и легко интегрируются в текущие проекты. Использование стандартизированных обозначений исключает ошибки в интерпретации чертежей, ускоряет согласование документации и повышает её профессиональный уровень.

Как эффективно использовать набор в AutoCAD

Чтобы максимально раскрыть потенциал комплекта, рекомендуется реализовать следующий рабочий алгоритм:

• Создать динамические блоки. На базе представленных УГО сформируйте в AutoCAD стандартные блоки — это позволит многократно использовать обозначения, быстро масштабировать их и при необходимости корректировать атрибуты без перерисовки каждого элемента.
• Сформировать инструментальную палитру. Соберите созданные блоки в отдельную палитру инструментов AutoCAD — так вы получите быстрый доступ к нужным обозначениям прямо в рабочей среде, сможете оперативно расставлять их на чертеже и поддерживать единообразие оформления на всех листах проекта.
• Соблюдать требования ГОСТ. Все обозначения соответствуют ГОСТ 21.709‑2019, поэтому их применение гарантирует соответствие проектной документации действующим нормативам и упрощает прохождение экспертизы.

Форматы файлов:

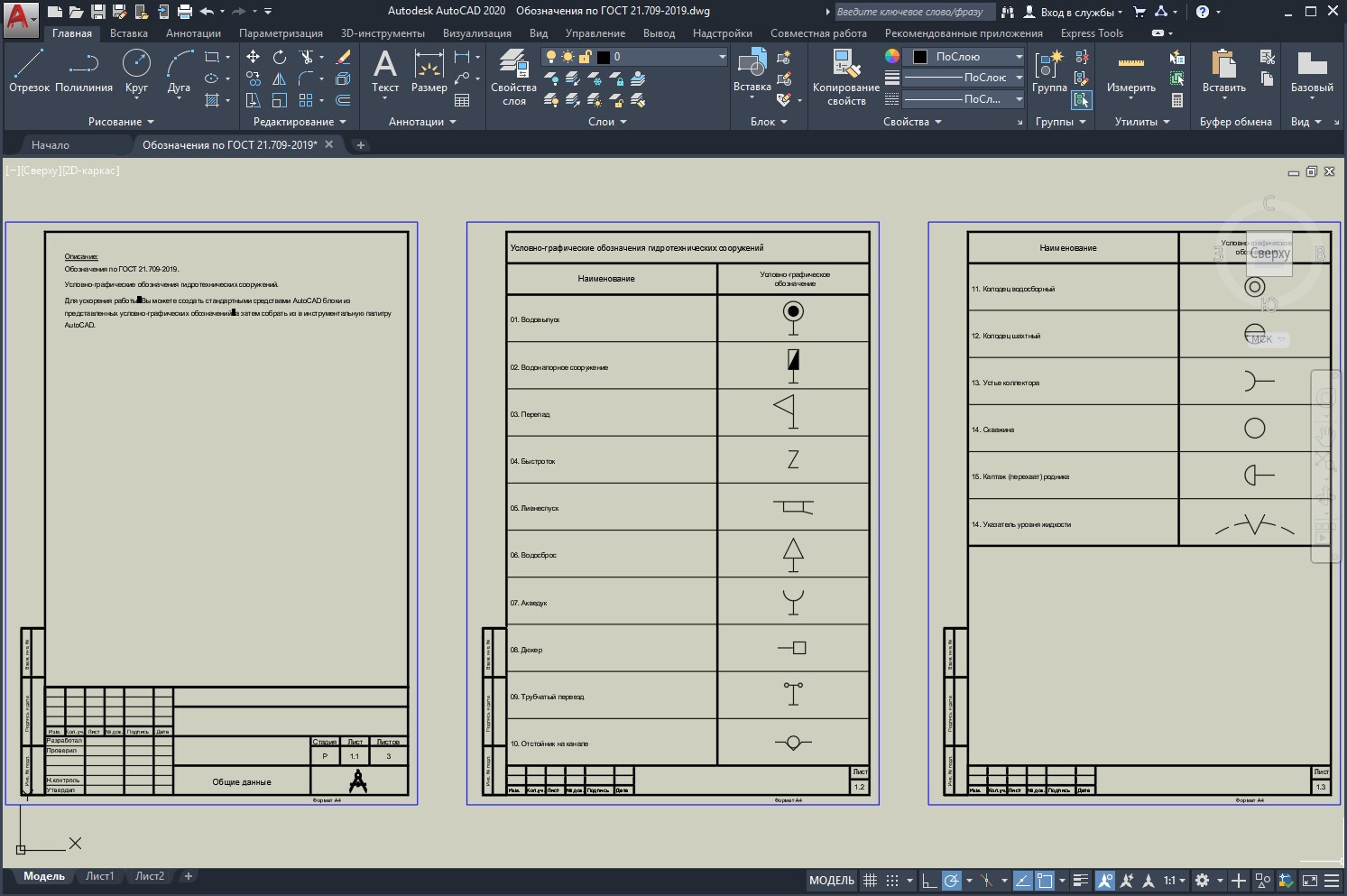

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

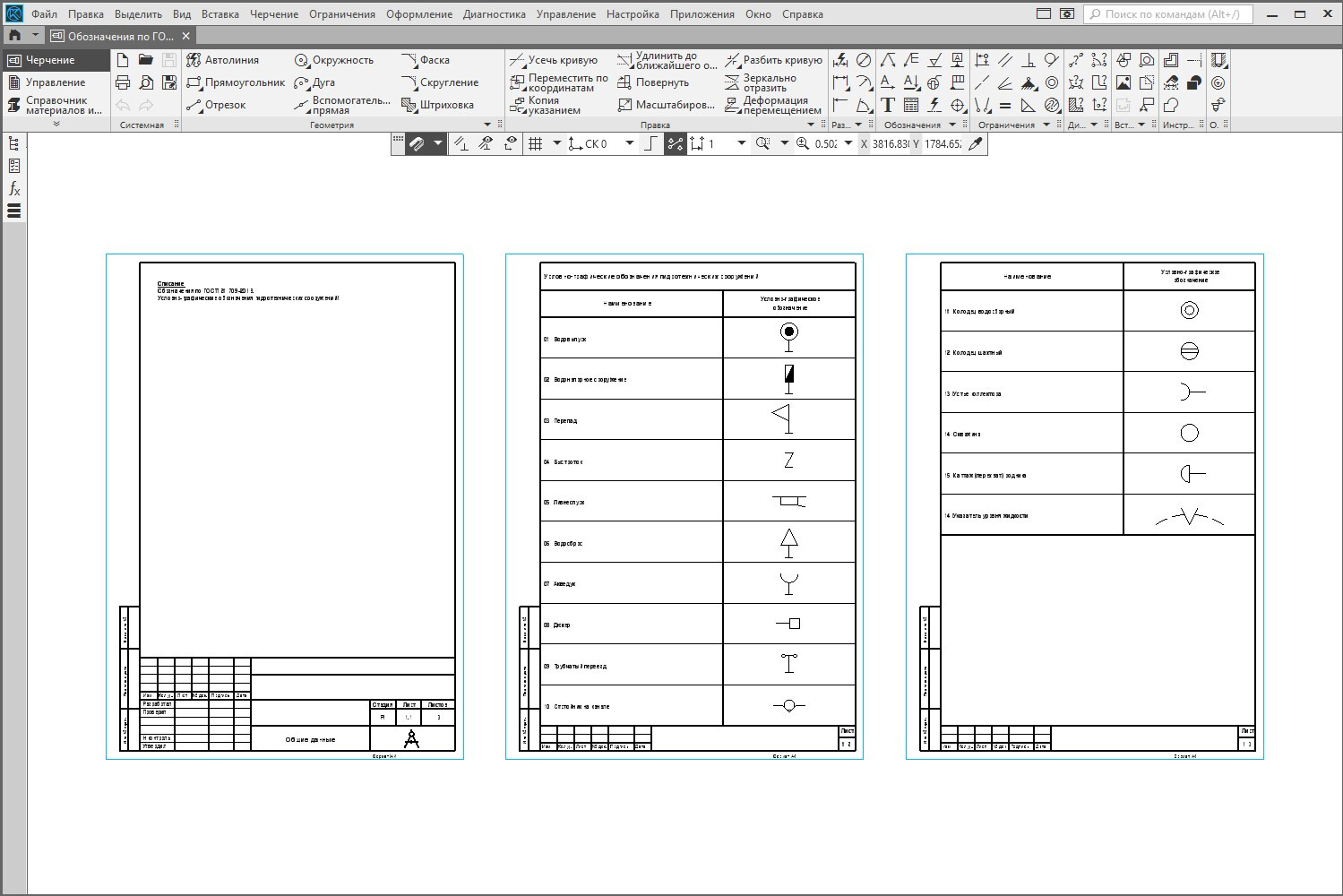

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

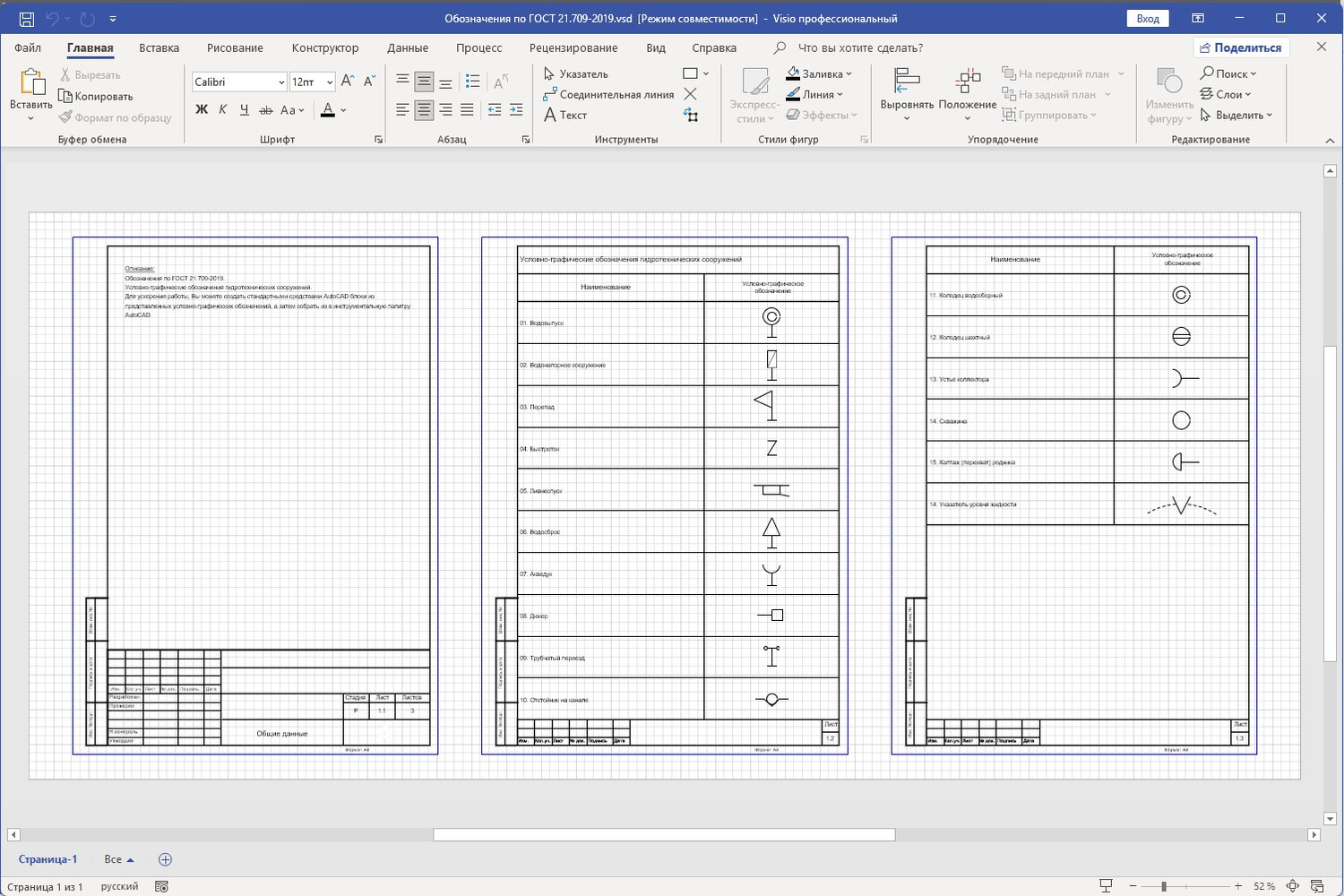

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
