Чертеж плавучей насосной станции

Проектное решение ПНС «Роса‑001»: особенности и визуализация конструкции

Плавучая насосная станция типа ПНС «Роса‑001» — это специализированное инженерное решение, востребованное при организации водозабора, перекачки и распределения водных ресурсов на объектах различного назначения. Комплект рабочих чертежей обеспечивает полное представление о геометрии и компоновке станции, позволяя проектировщикам и подрядчикам корректно интегрировать оборудование в акваторию и согласовать параметры с требованиями надзорных органов.

Состав графической части: виды и проекционное отображение

В состав комплекта входят ключевые проекции, дающие исчерпывающее представление о габаритах и конструктивных особенностях станции:

• Вид сверху — позволяет оценить планировочное решение, расположение технологического оборудования, люков, ограждений и вспомогательных модулей.
• Вид на правый борт — фиксирует профиль станции с правой стороны, включая высоту надводного борта, размещение палубных конструкций и точек крепления швартовных устройств.

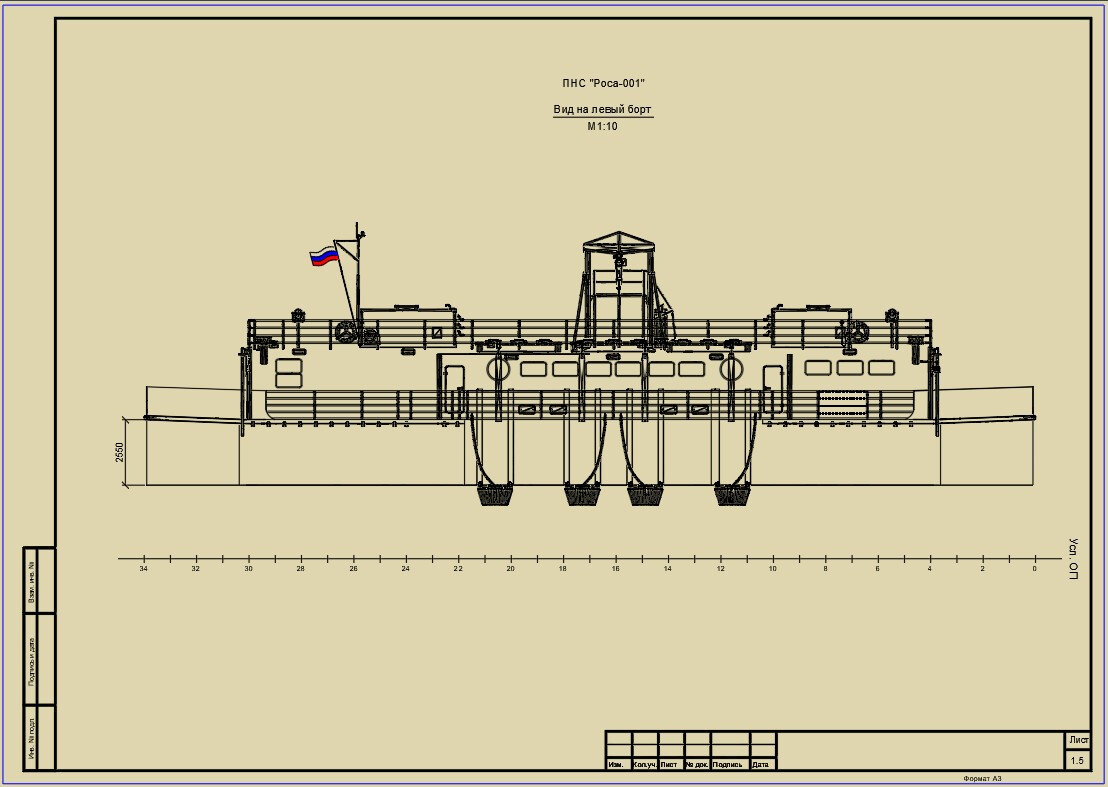

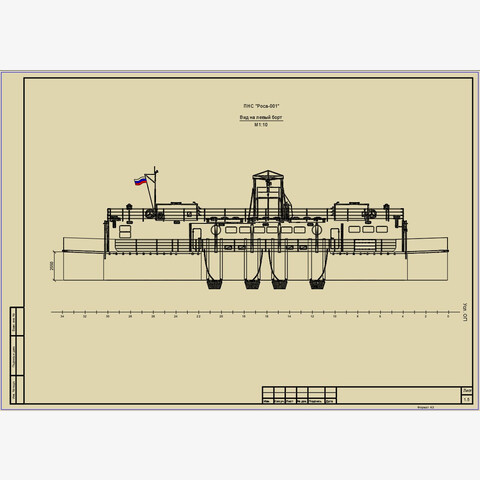

• Вид на левый борт — дополняет общую картину, демонстрируя симметричность или асимметричность компоновки, а также особенности размещения коммуникаций и сервисных площадок.

Технические параметры и масштабирование чертежей

Все чертежи выполнены в масштабе 1:10 — это оптимальный коэффициент для детальной проработки узлов при сохранении компактности листов и удобства чтения. Масштаб позволяет точно соотнести проектные размеры с реальными габаритами станции.

Форматы файлов:

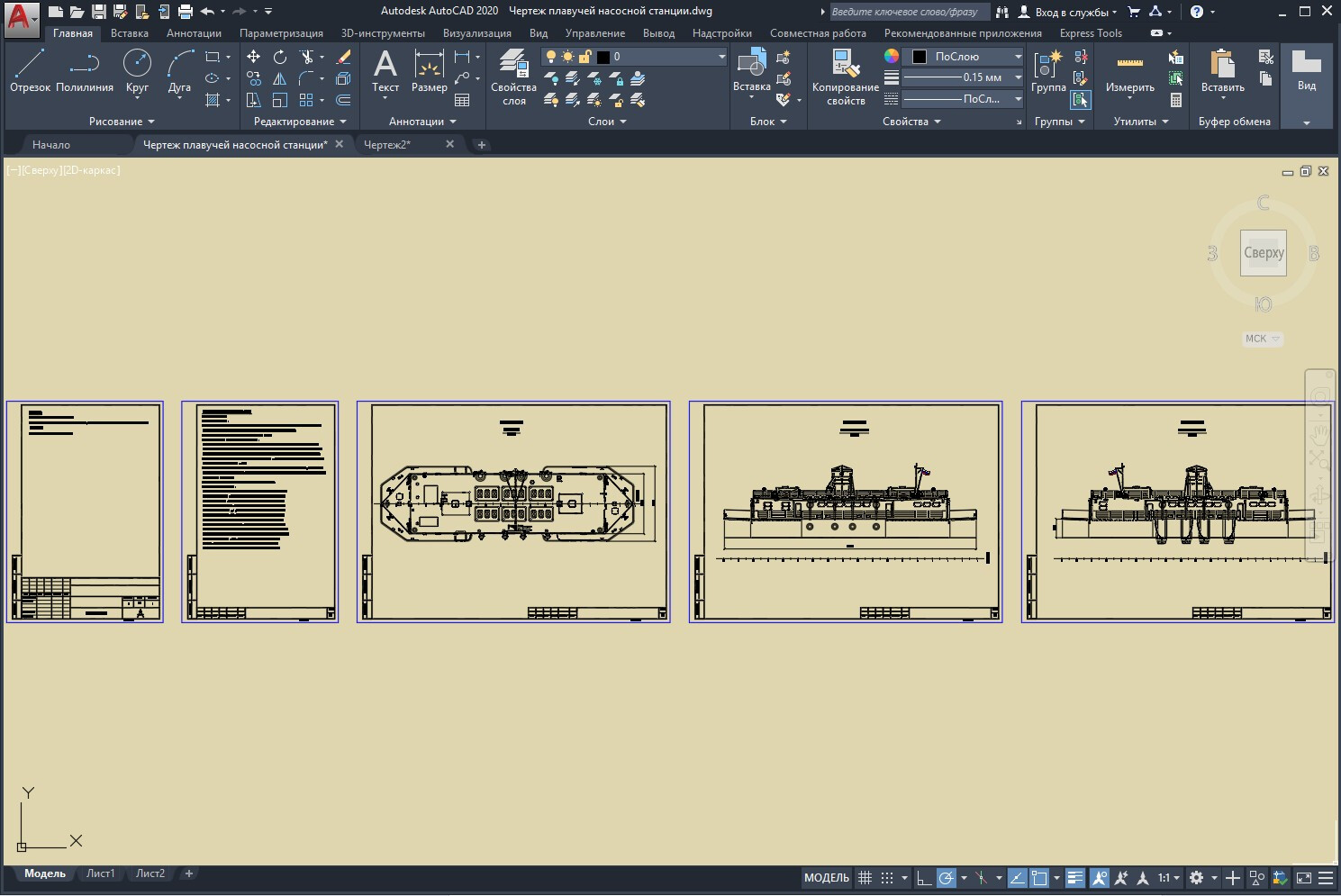

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

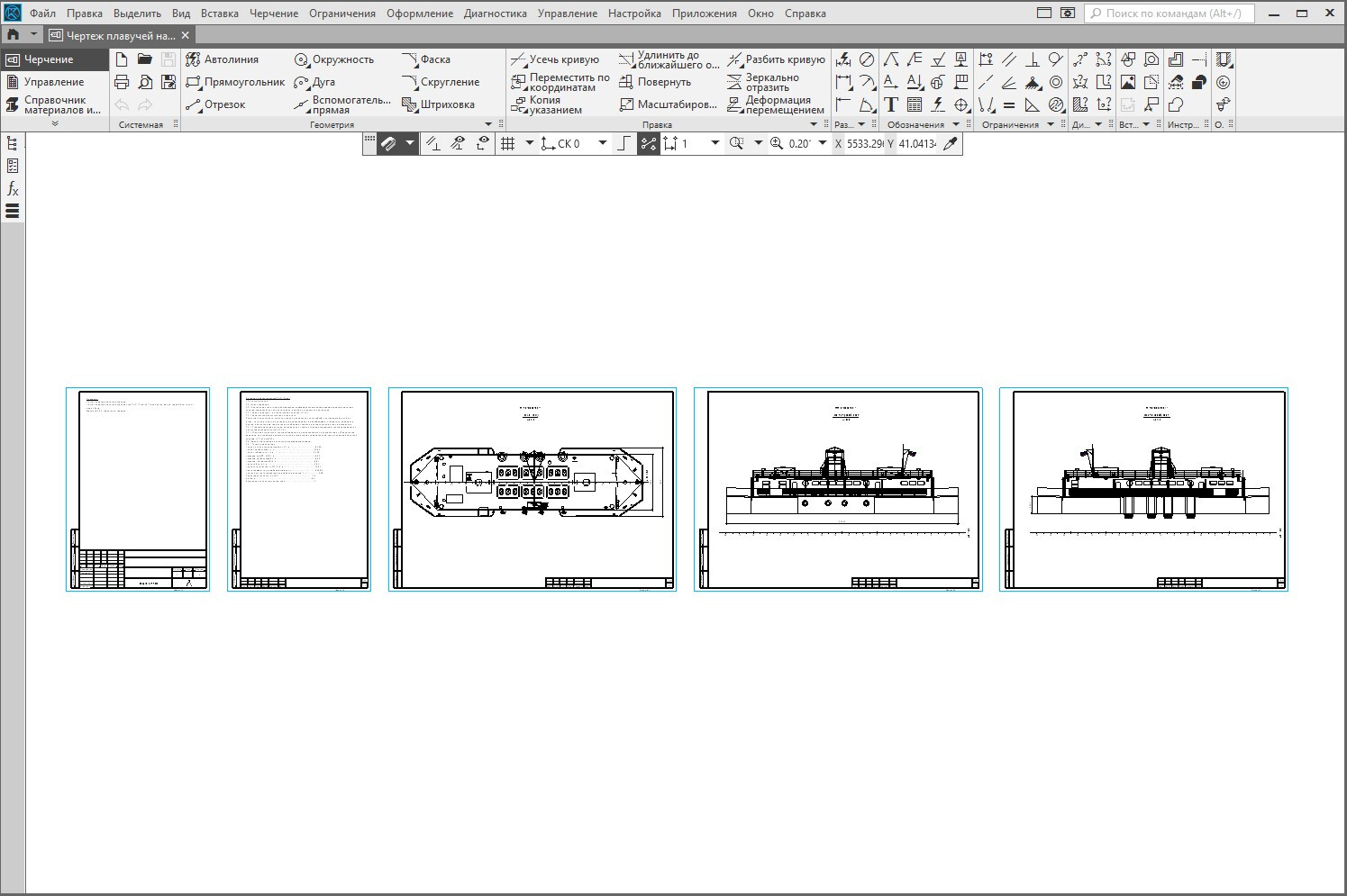

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).
