Чертеж гидрозатвора

<h2>Что входит в цифровой товар «чертеж гидрозатвора»</h2>

Приобретайте профессиональный комплект конструкторской документации для изготовления гидрозатвора — решение, которое сэкономит время на разработку и обеспечит соответствие инженерным стандартам. В набор включён полный пакет чертежей, достаточный для запуска производства и согласования проекта.

В составе комплекта:

• сборочный чертёж гидрозатвора — даёт общее представление о конструкции и взаимном расположении элементов;
• чертёж воротника — с детализацией посадочных и крепёжных размеров;
• чертёж патрубка — с указанием присоединительных параметров и допусков;
• чертёж кронштейна — с проработкой узлов крепления и несущей способности.

<h3>Технические параметры и спецификация</h3>

Документация выполнена в масштабе 1:1 — это позволяет использовать чертежи напрямую для раскроя материалов и разметки без дополнительных пересчётов. Все ключевые размеры указаны в полном объёме: габаритные, установочные, присоединительные, а также допуски и посадки для ответственных сопряжений.

К чертежам прилагается перечень материалов — он содержит марки сталей и других материалов, толщины листов, диаметры проката и нормативные ссылки, необходимые для закупки и входного контроля. Такой подход снижает риски ошибок при подборе комплектующих и ускоряет подготовку производства.

Форматы файлов:

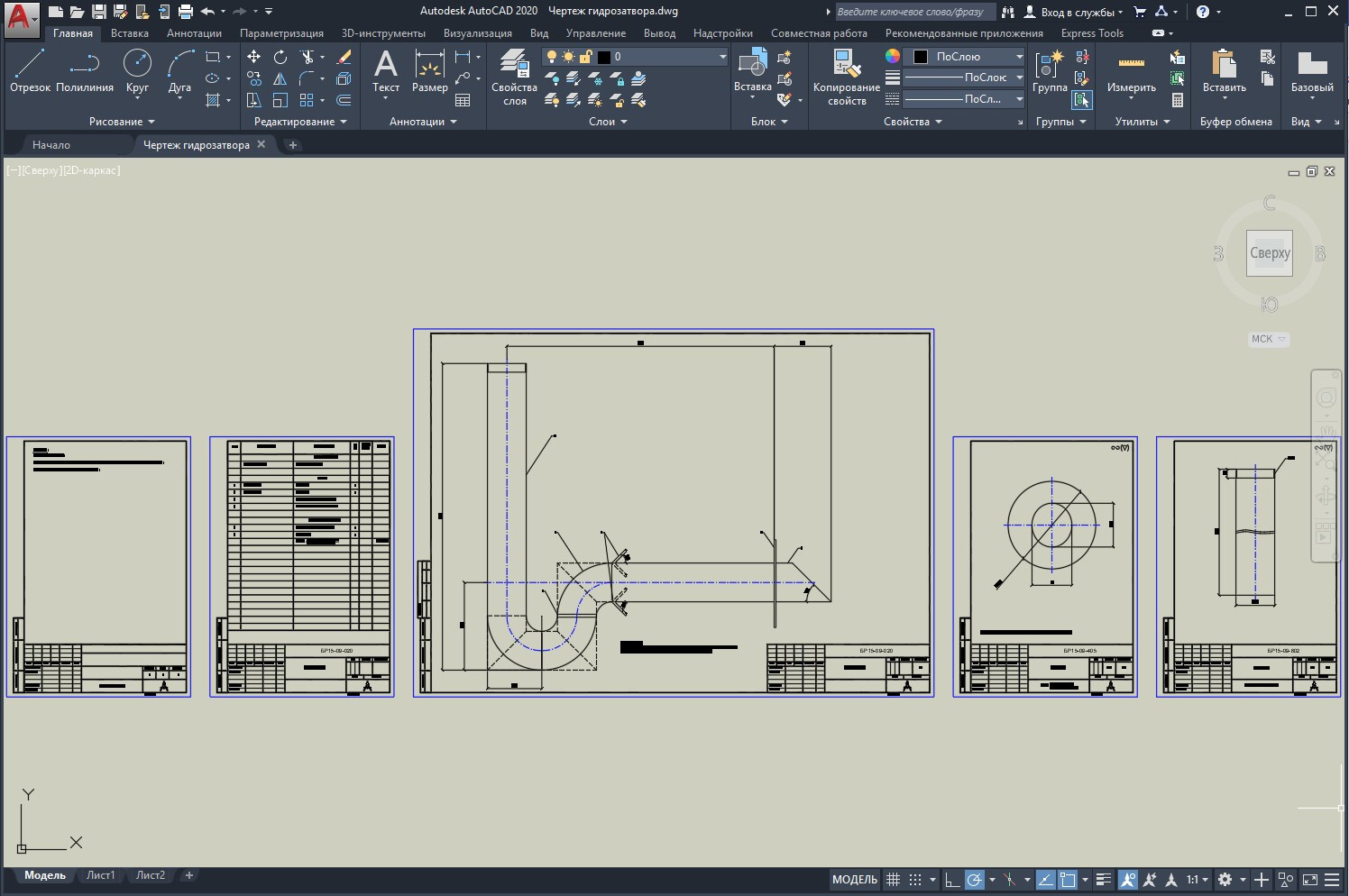

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

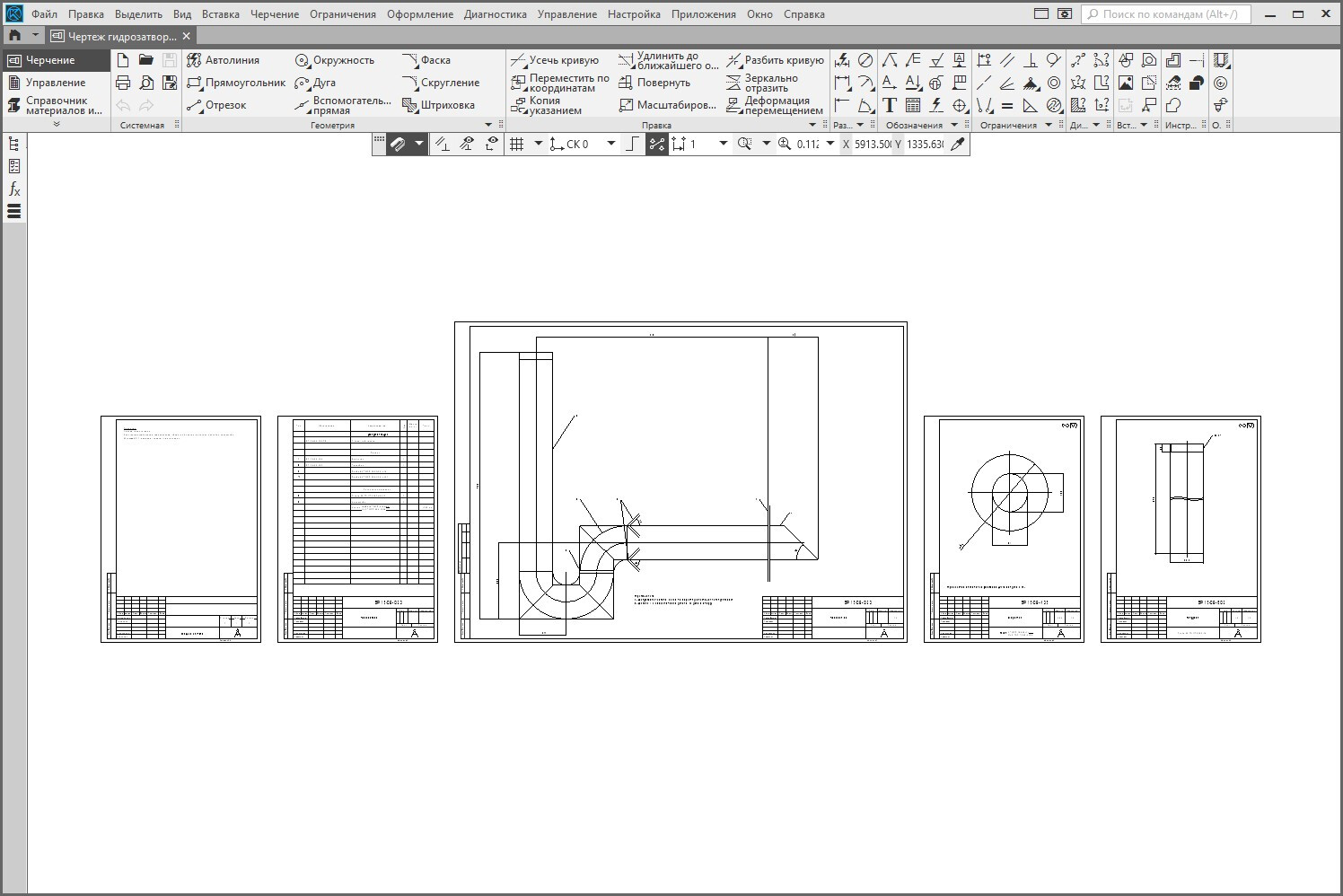

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

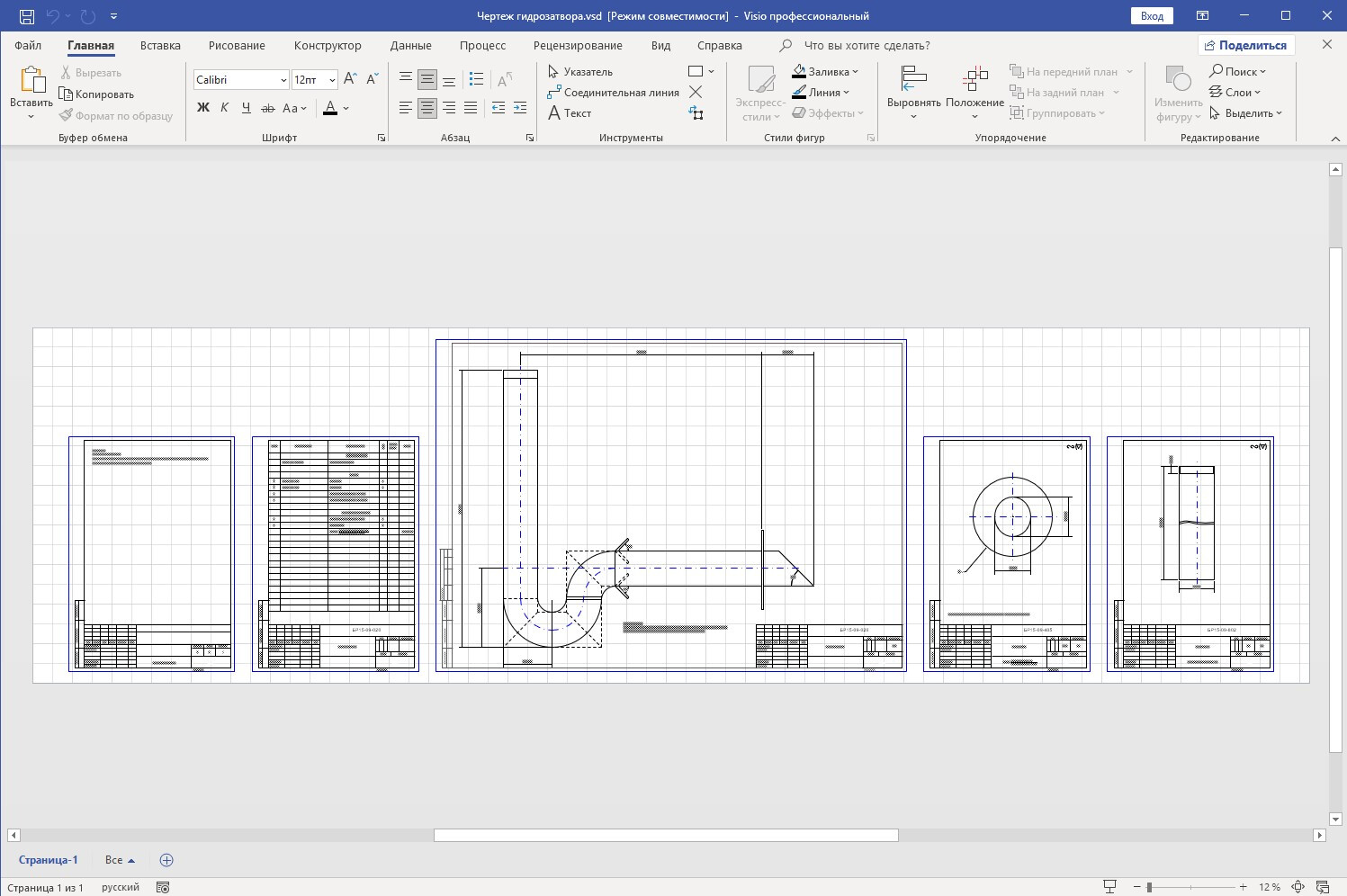

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
