Чертеж смотрового люка

Комплект конструкторской документации на смотровой люк

Предлагаем полный набор чертежей смотрового люка, разработанных в строгом соответствии с требованиями инженерной практики и адаптированных под типовой проект 901-5-29. Документация включает не только сборочный чертёж, но и деталировку всех элементов конструкции — это позволяет обеспечить точность монтажа и соответствие эксплуатационным характеристикам водонапорных стальных башен.

В состав комплекта входят:

• конструкторские чертежи отдельных деталей смотрового люка — с проработкой всех сопрягаемых поверхностей и технологических элементов;

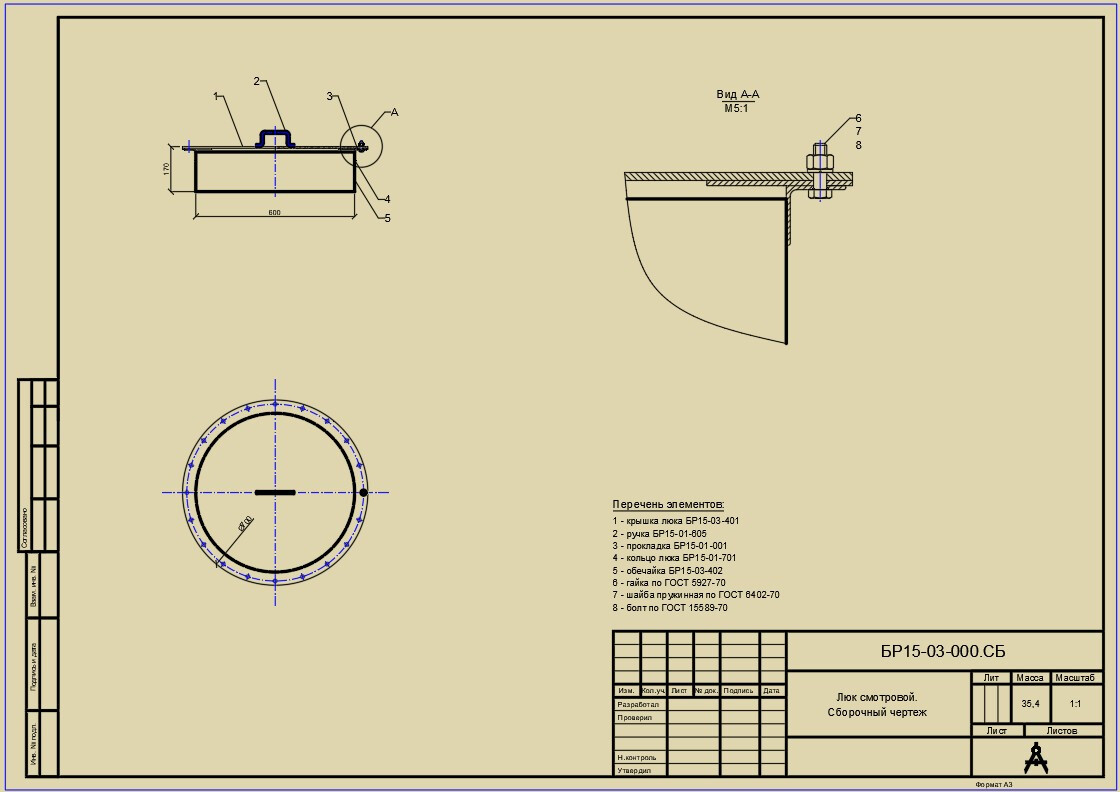

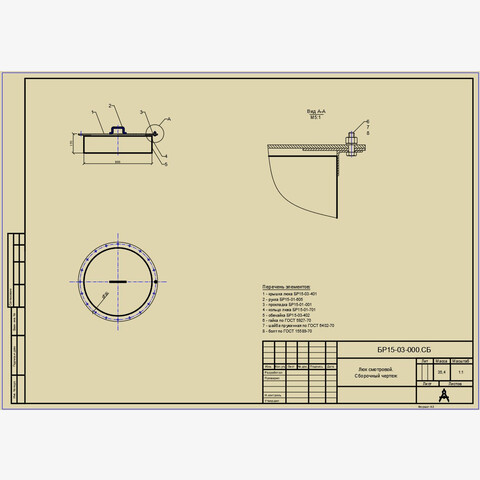

• сборочный чертёж — даёт наглядное представление о порядке сборки узла и взаимном расположении компонентов;
• размерные привязки и масштабные изображения в пропорции 1:1 — исключают погрешности при изготовлении и монтаже;
• технические примечания — содержат важные указания по сборке, контролю качества и особенностям эксплуатации.

Основа разработки: типовой проект 901-5-29 для башен Рожновского

Вся конструкторская документация базируется на типовом проекте 901-5-29 «Унифицированные водонапорные стальные башни заводского изготовления (системы Рожновского)». Проект охватывает башни различной ёмкости (15, 25 и 50 куб. м) и предусматривает варианты опор разной высоты (12, 15 и 18 м). Использование утверждённой типовой базы гарантирует совместимость люка с конструктивом башни, а также соответствие отраслевым нормативам и требованиям к долговечности оборудования в условиях повышенной влажности и перепадов температур.

Благодаря точному масштабированию (1:1) и подробной детализации чертежей, производственные подразделения могут сразу запускать изготовление без дополнительных уточнений. Технические примечания учитывают специфику сварных и крепёжных соединений, требования к герметичности и устойчивости к эксплуатационным нагрузкам — всё это снижает риски брака и сокращает сроки ввода объекта в эксплуатацию.

Форматы файлов:

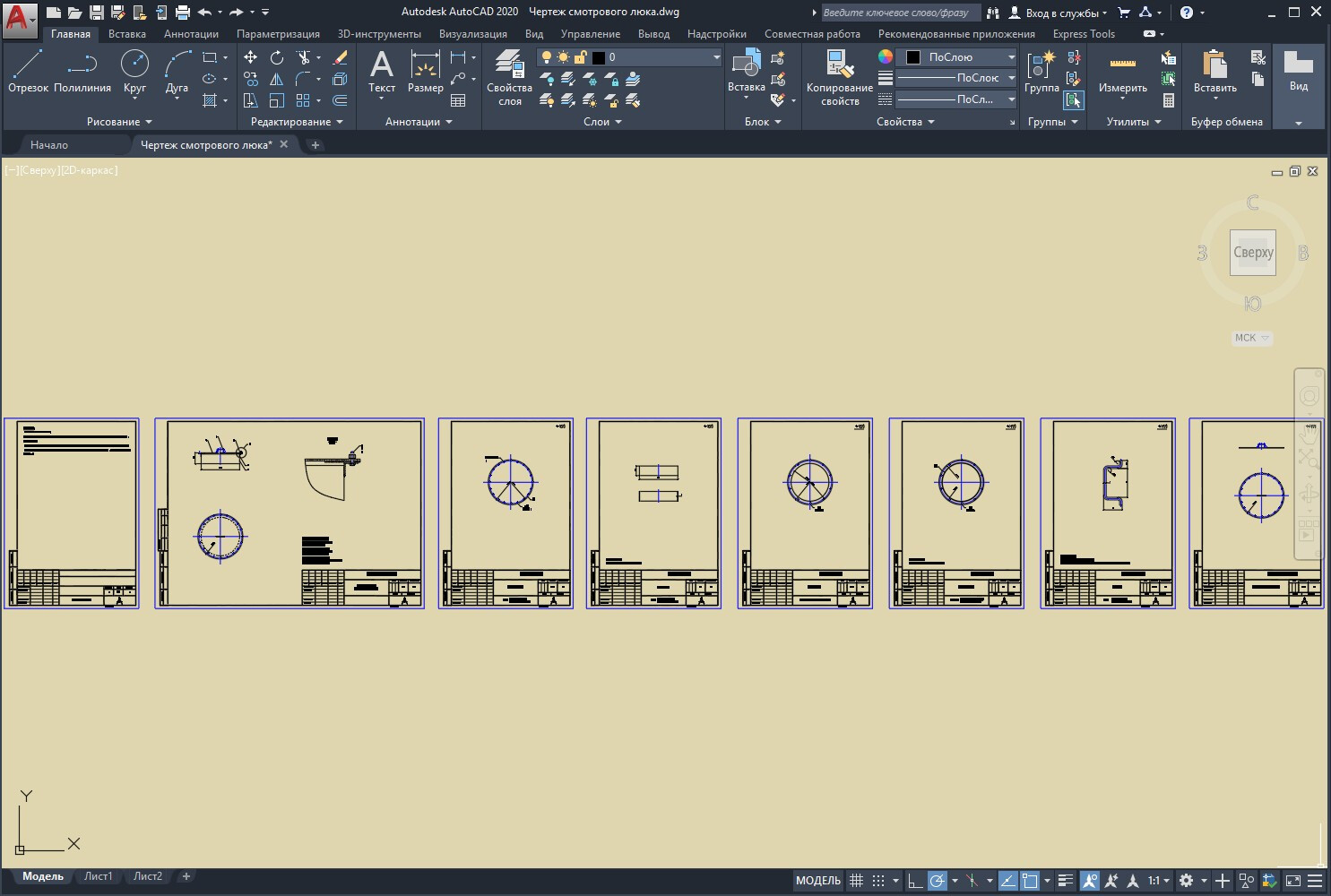

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

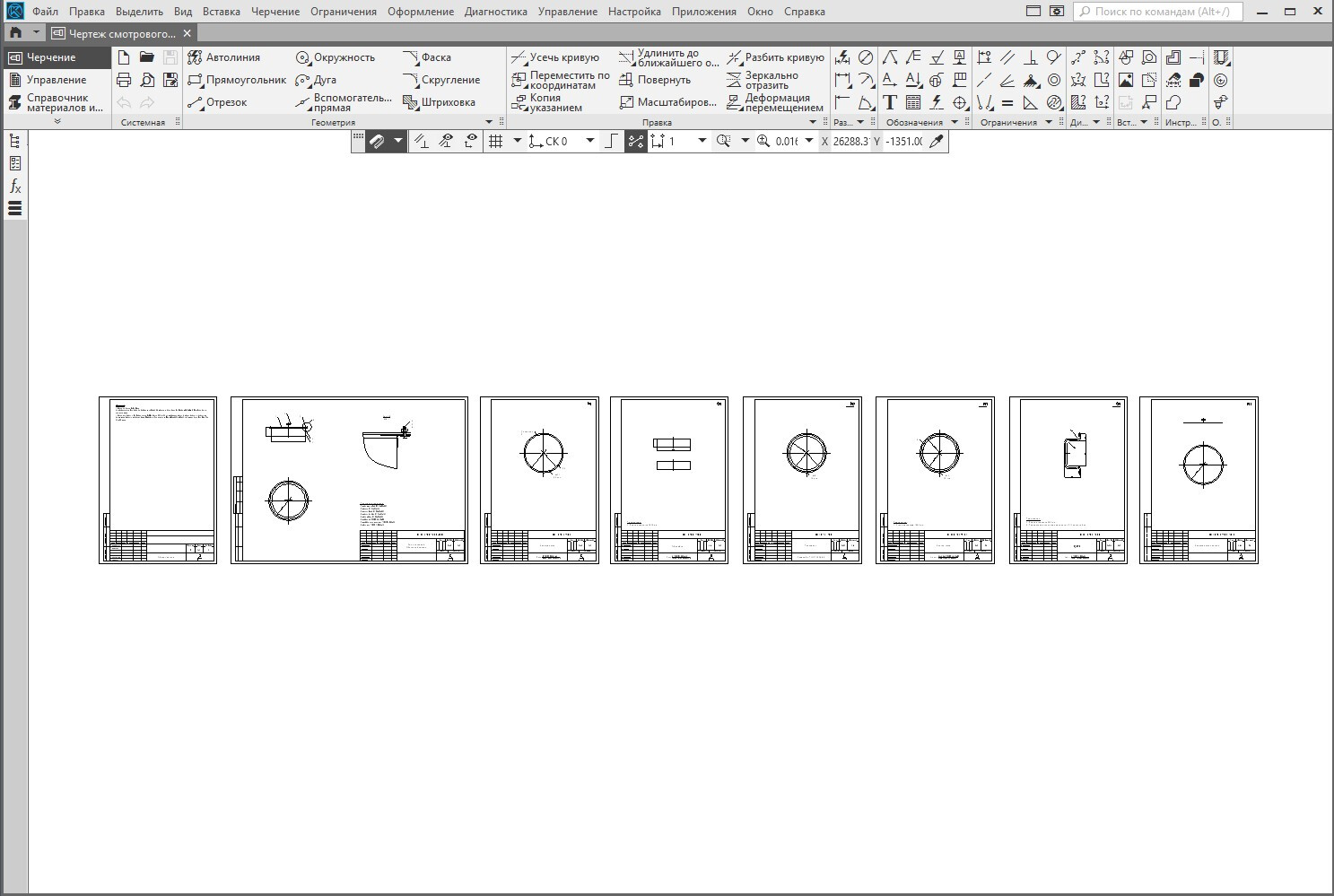

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

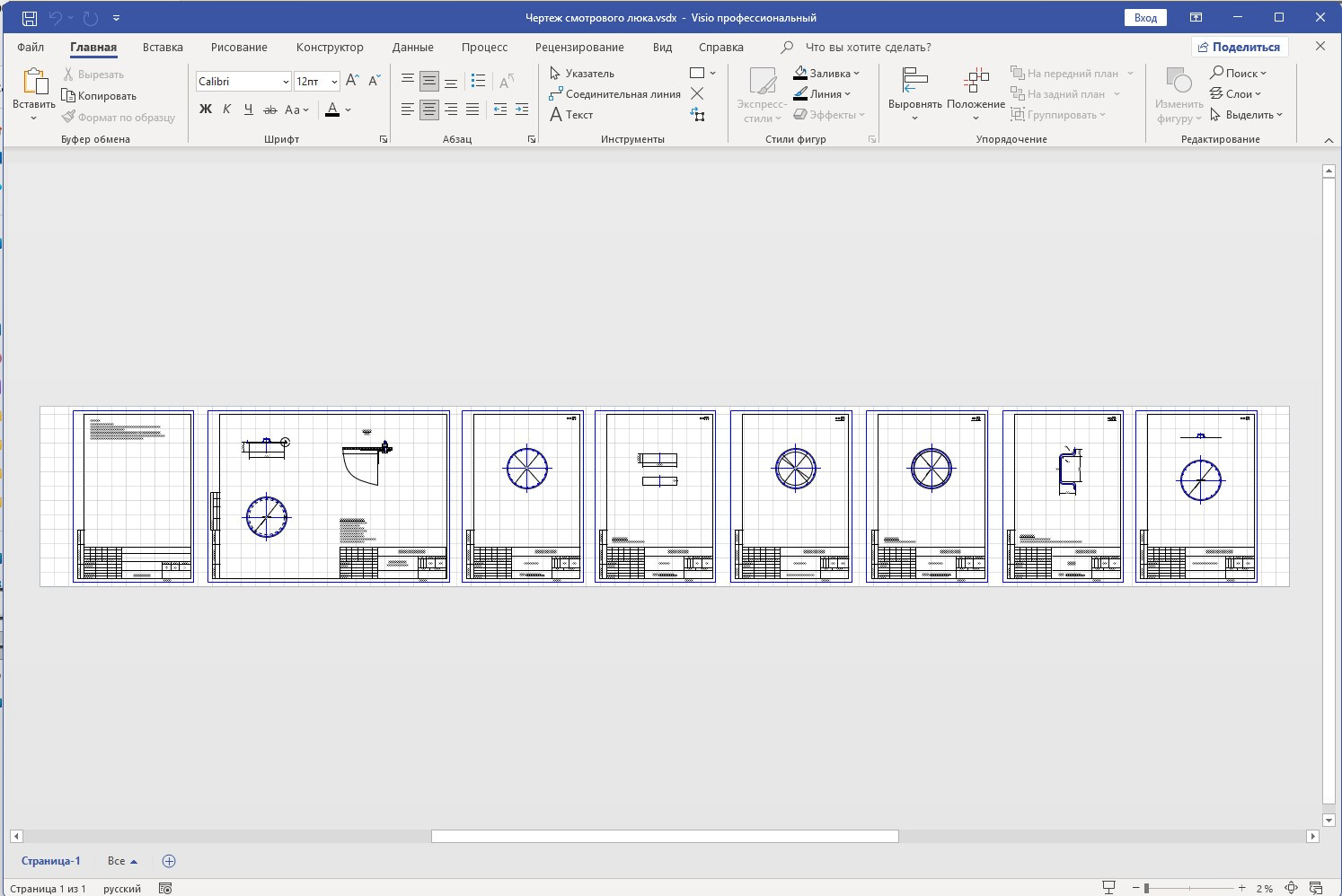

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).



Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
