Схема шкафа АВР

Состав конструкторско-схемной документации для шкафа АВР

Предлагаем полный пакет документации по шкафу автоматического ввода резерва (АВР) на базе магнитных пускателей — решение, востребованное при организации надёжного электроснабжения промышленных, коммерческих и инфраструктурных объектов. Комплект разработан с учётом требований к бесперебойности питания и удобства последующей эксплуатации распределительного узла.

В состав документации входят следующие материалы:

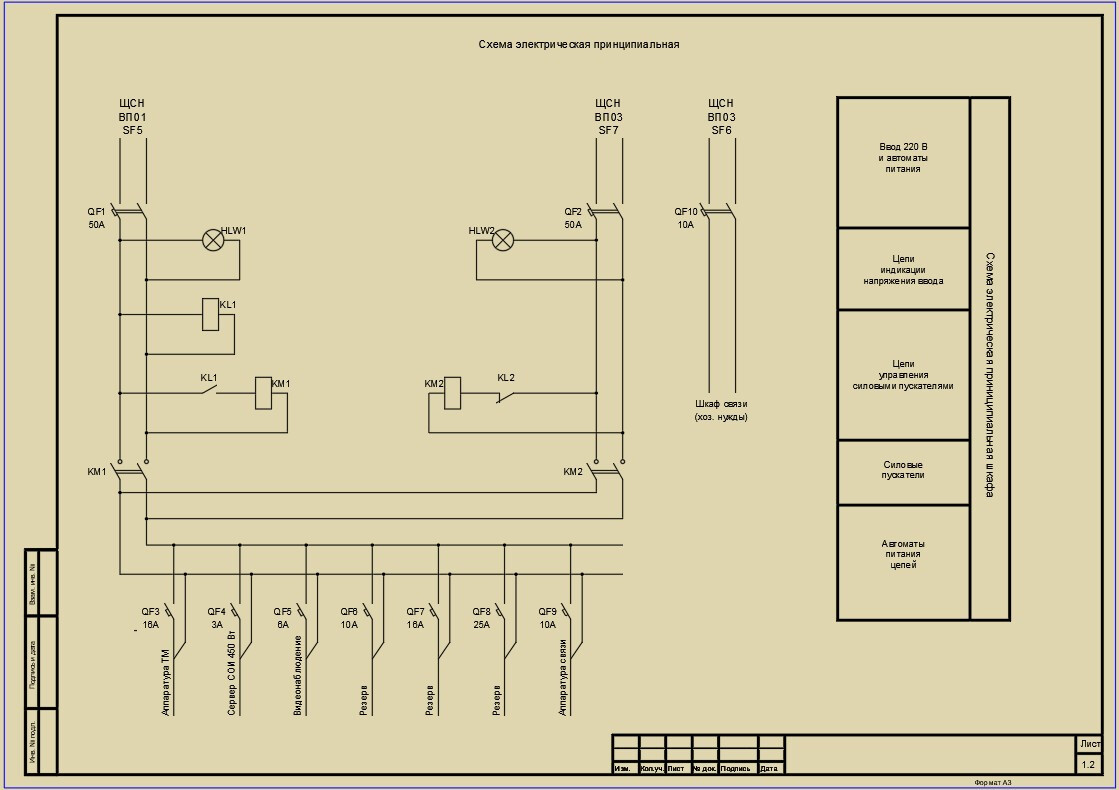

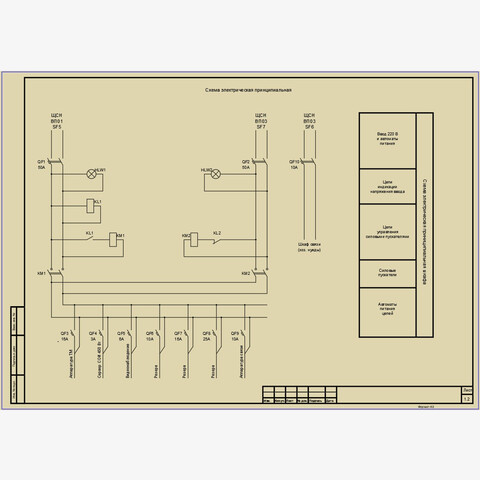

• электрическая принципиальная схема — отражает логику работы шкафа АВР, цепи управления и силовые линии, а также алгоритмы переключения между основным и резервным вводами;
• схема соединения рядов зажимов — обеспечивает наглядность коммутационных связей внутри шкафа и упрощает монтаж и последующее обслуживание;
• схема размещения оборудования — показывает компоновку аппаратов, габариты и монтажные зазоры, что позволяет корректно спланировать установку шкафа в электрощитовой;
• спецификация изделий и материалов — содержит перечень оборудования, комплектующих и расходных материалов с указанием типов, номиналов и количественных показателей, необходимых для комплектации шкафа.

Практические преимущества комплектной документации на шкаф АВР

Наличие полного комплекта схем и спецификации существенно ускоряет этапы проектирования, закупки и сборки шкафа АВР. Принципиальная схема даёт проектировщику чёткое понимание логики автоматики, а схема соединений рядов зажимов минимизирует ошибки при разводке вторичных цепей. Схема размещения позволяет заранее оценить габариты шкафа и совместимость с существующей инфраструктурой помещения, а спецификация служит основой для формирования закупочной ведомости и контроля комплектности поставки.

Форматы файлов:

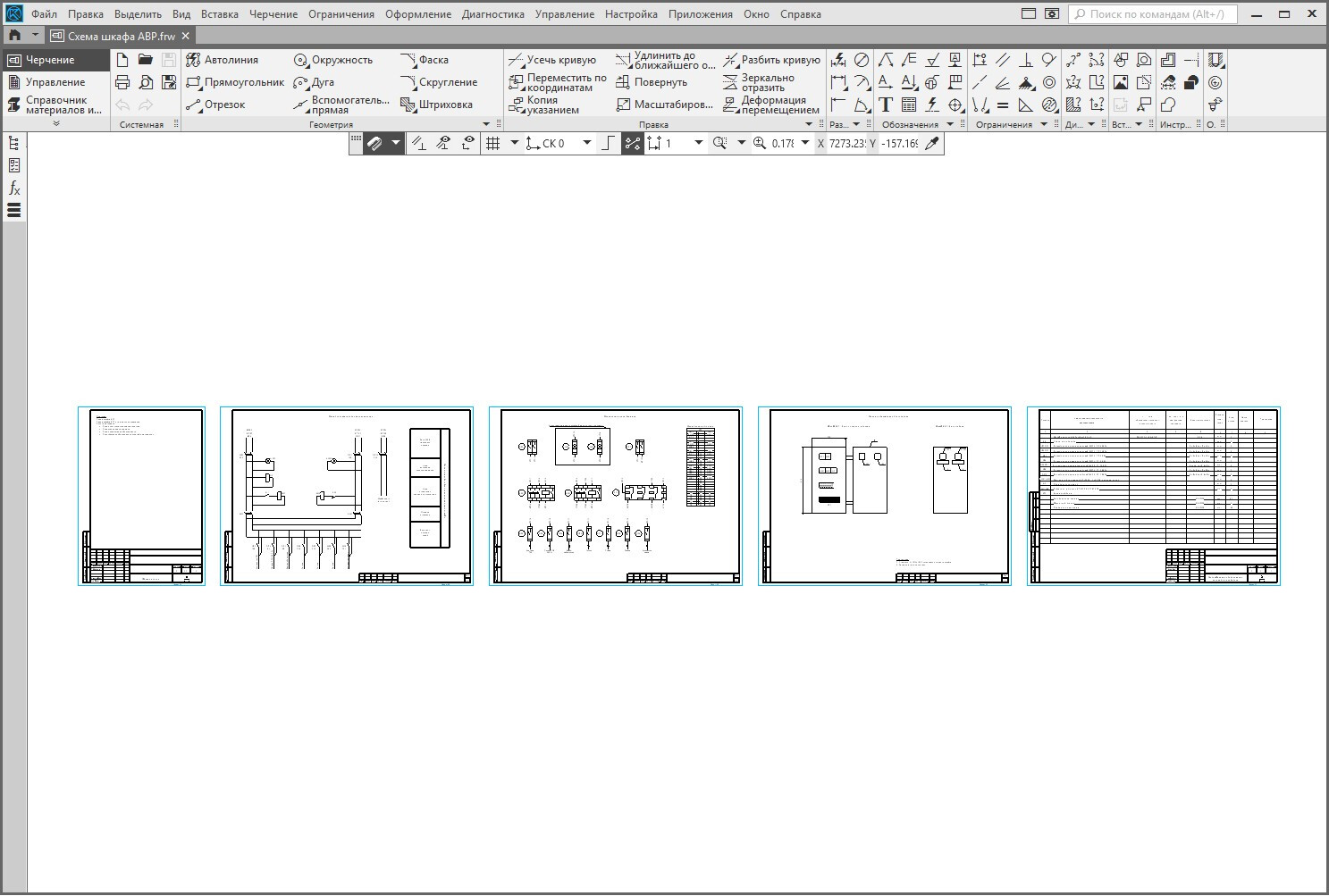

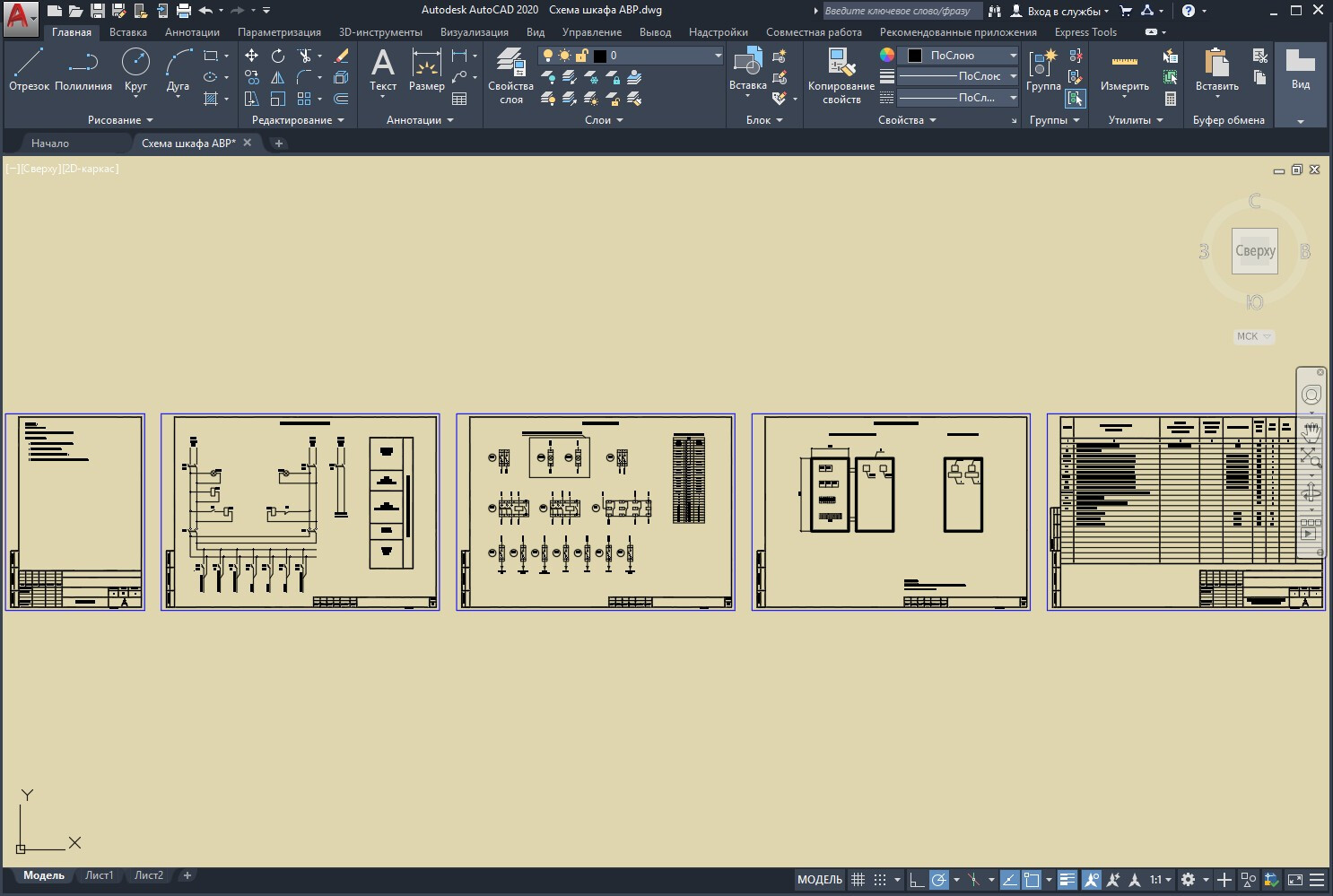

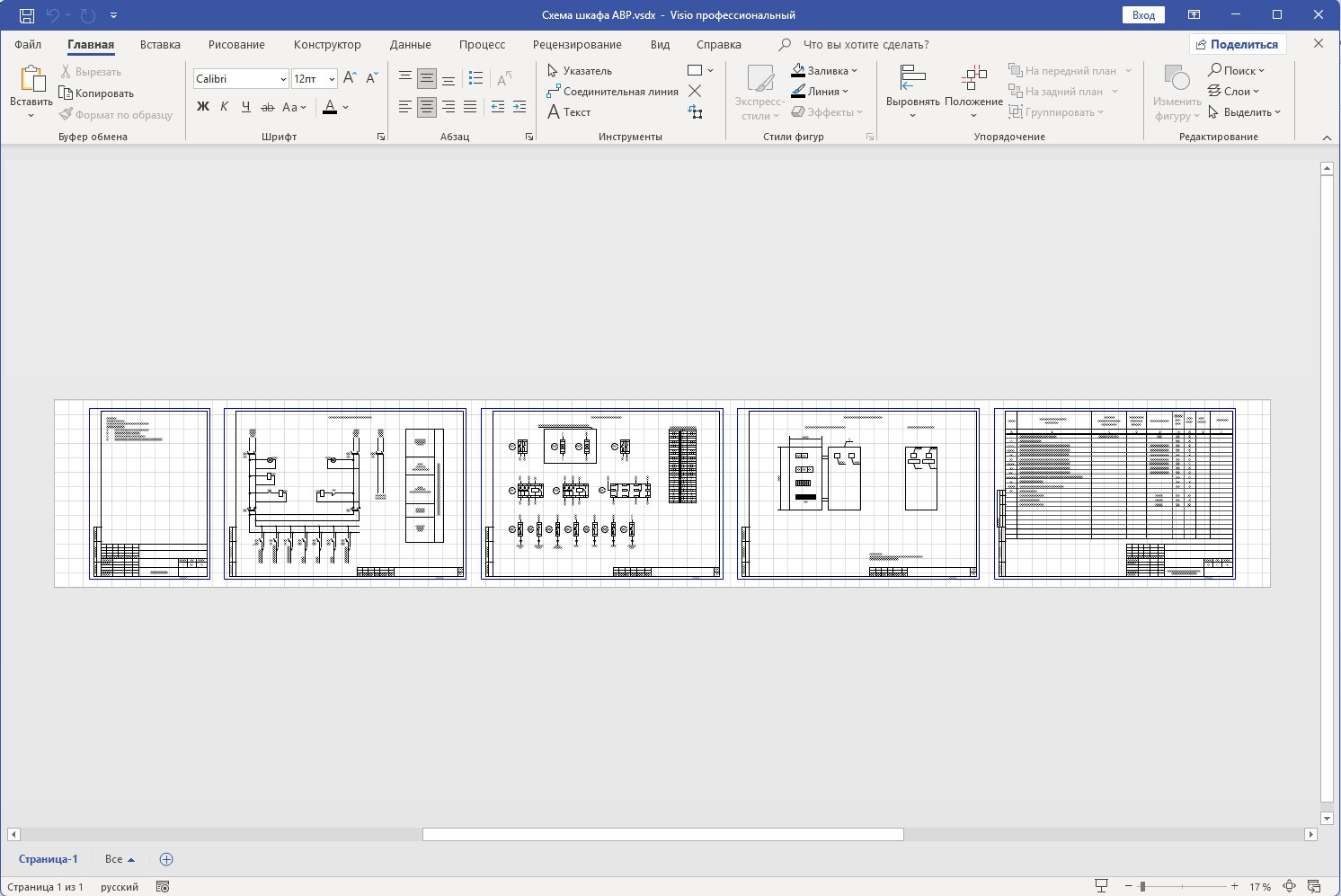

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);
• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).
• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
