Схема электрическая АВР на 2 ввода

Назначение и сфера применения

Представленный комплект схем предназначен для проектирования и эксплуатации системы автоматического ввода резерва (АВР) с двумя питающими вводами. Решение обеспечивает бесперебойное электроснабжение за счёт автоматического переключения на резервный источник при нарушении работы основного — что критически важно для объектов с повышенными требованиями к надёжности энергоснабжения.

Система может применяться на промышленных предприятиях, в инфраструктурных объектах, коммерческих зданиях и других сооружениях, где недопустимо длительное отключение электроэнергии.

Состав комплекта схем АВР

Документация включает несколько взаимосвязанных графических и текстовых материалов, дающих полное представление о работе системы:

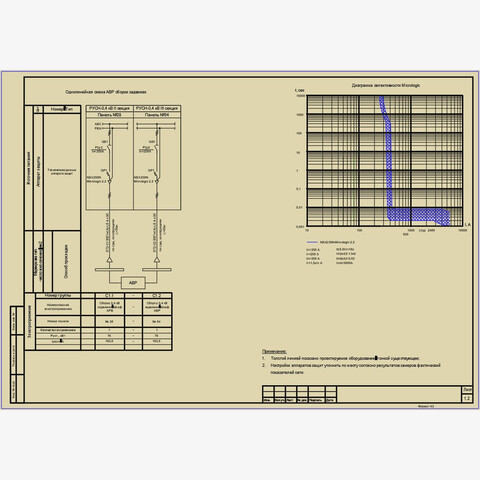

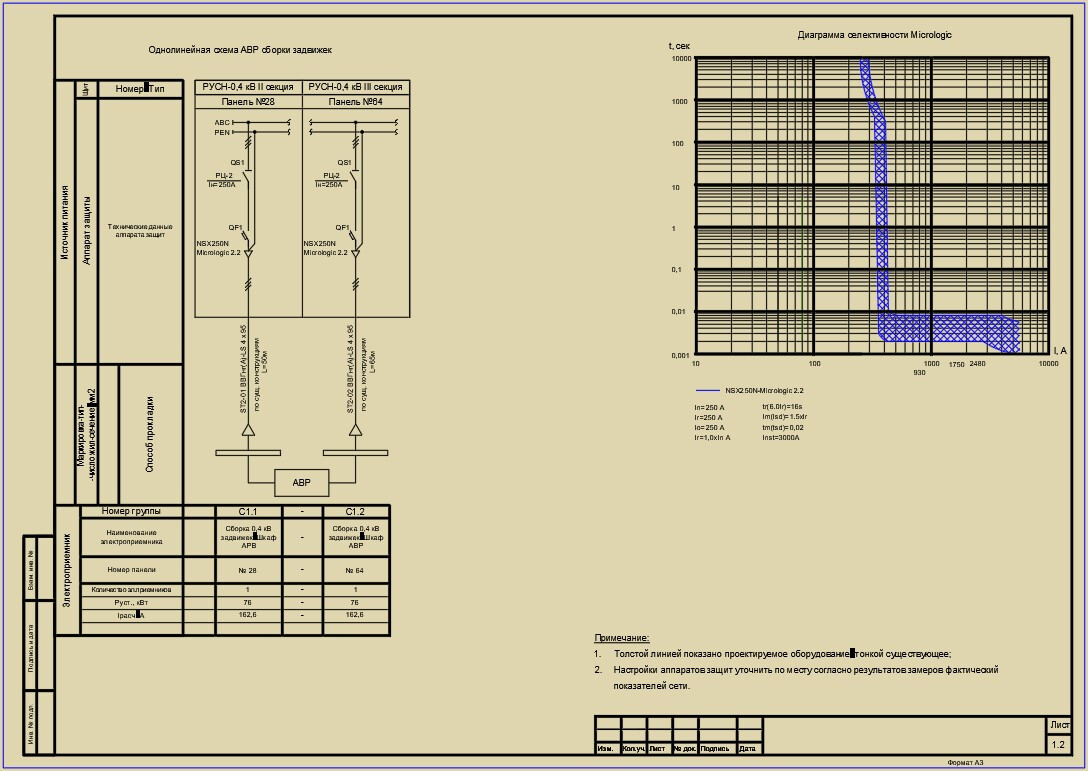

• однолинейная схема АВР двух вводов — наглядно отображает общую конфигурацию электрической сети, основные коммутационные аппараты и точки подключения источников питания. Служит для быстрого понимания структуры системы и согласования решений на этапе проектирования;
• диаграмма селективности автоматических выключателей — позволяет проверить согласованность защитных устройств по току и времени срабатывания. Обеспечивает избирательность отключения при авариях: в случае неисправности отключается только повреждённый участок, а остальная сеть продолжает работать;

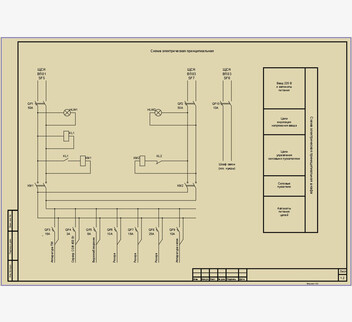

• принципиальная электрическая схема АВР для сборки задвижек — детально раскрывает логику работы автоматики, задействованной в управлении задвижками. Показывает связи между элементами управления, защиты и сигнализации, а также порядок их взаимодействия при переключении вводов;
• перечень элементов — структурированный список всех компонентов схемы с указанием их типов, номиналов и позиций на чертежах. Необходим для закупки оборудования, монтажа и последующего обслуживания системы.

Такой комплексный подход к оформлению документации гарантирует однозначное понимание проектных решений всеми участниками процесса — от проектировщиков до монтажников и эксплуатационного персонала.

Форматы файлов:

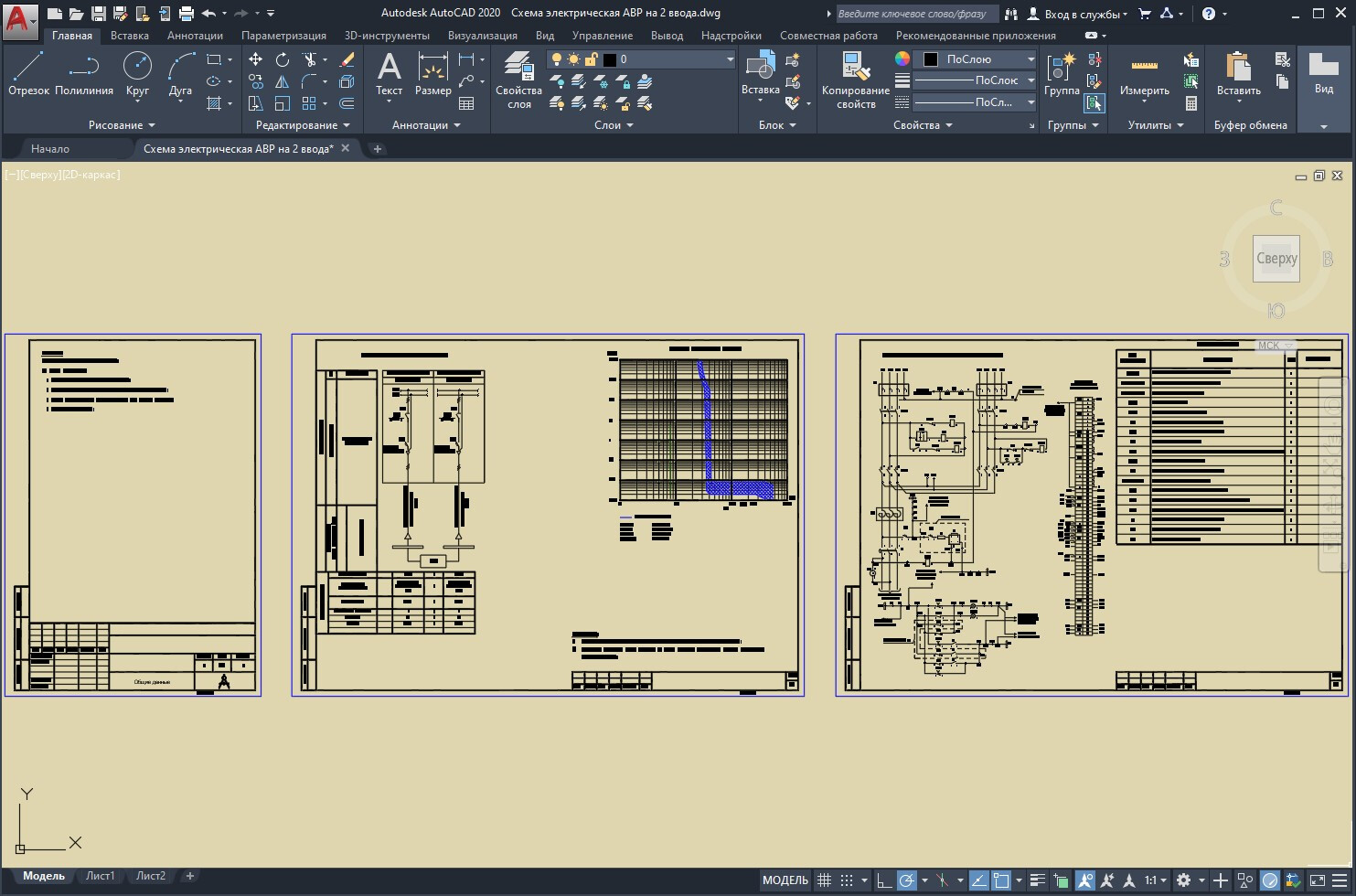

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

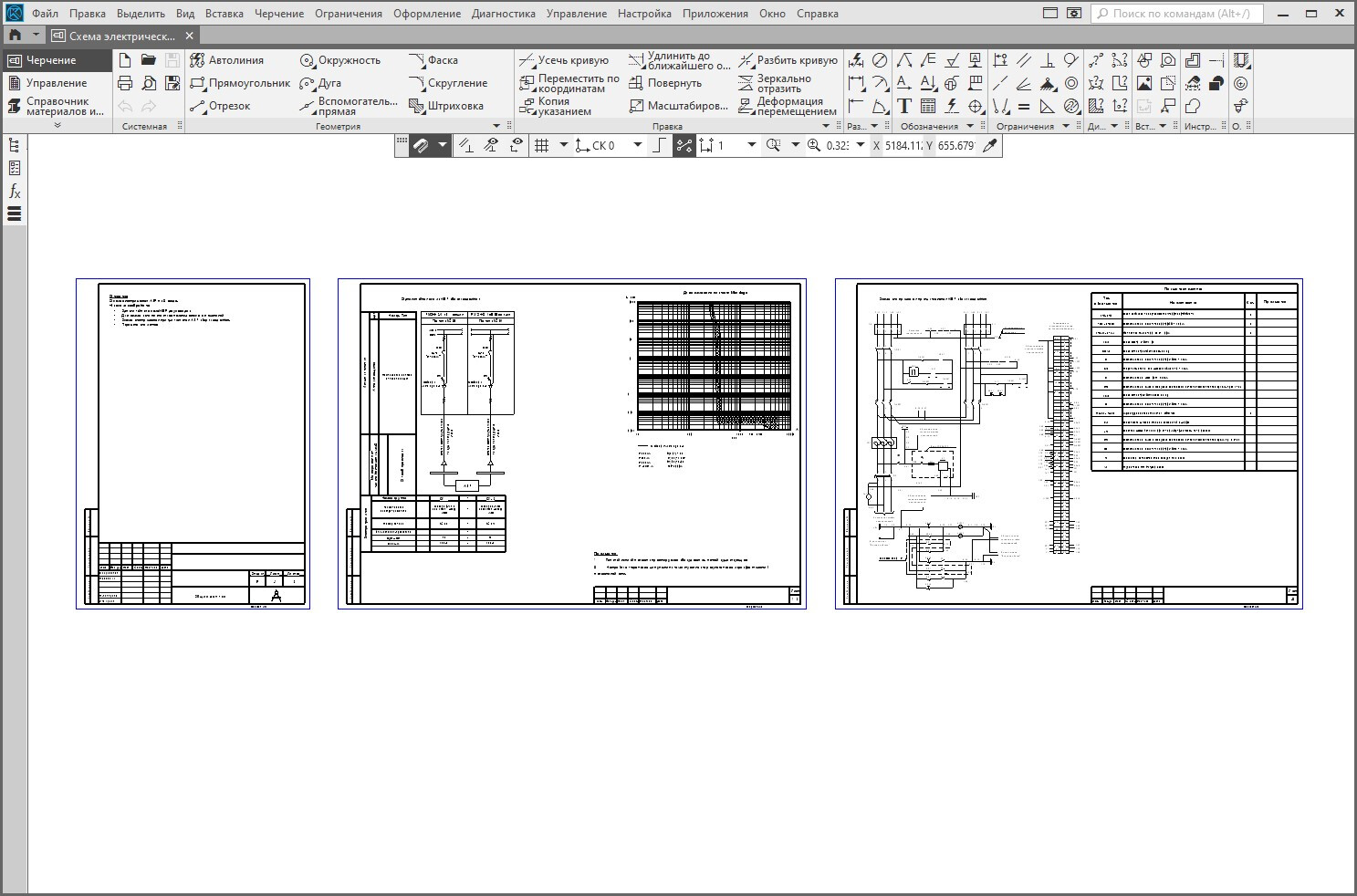

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

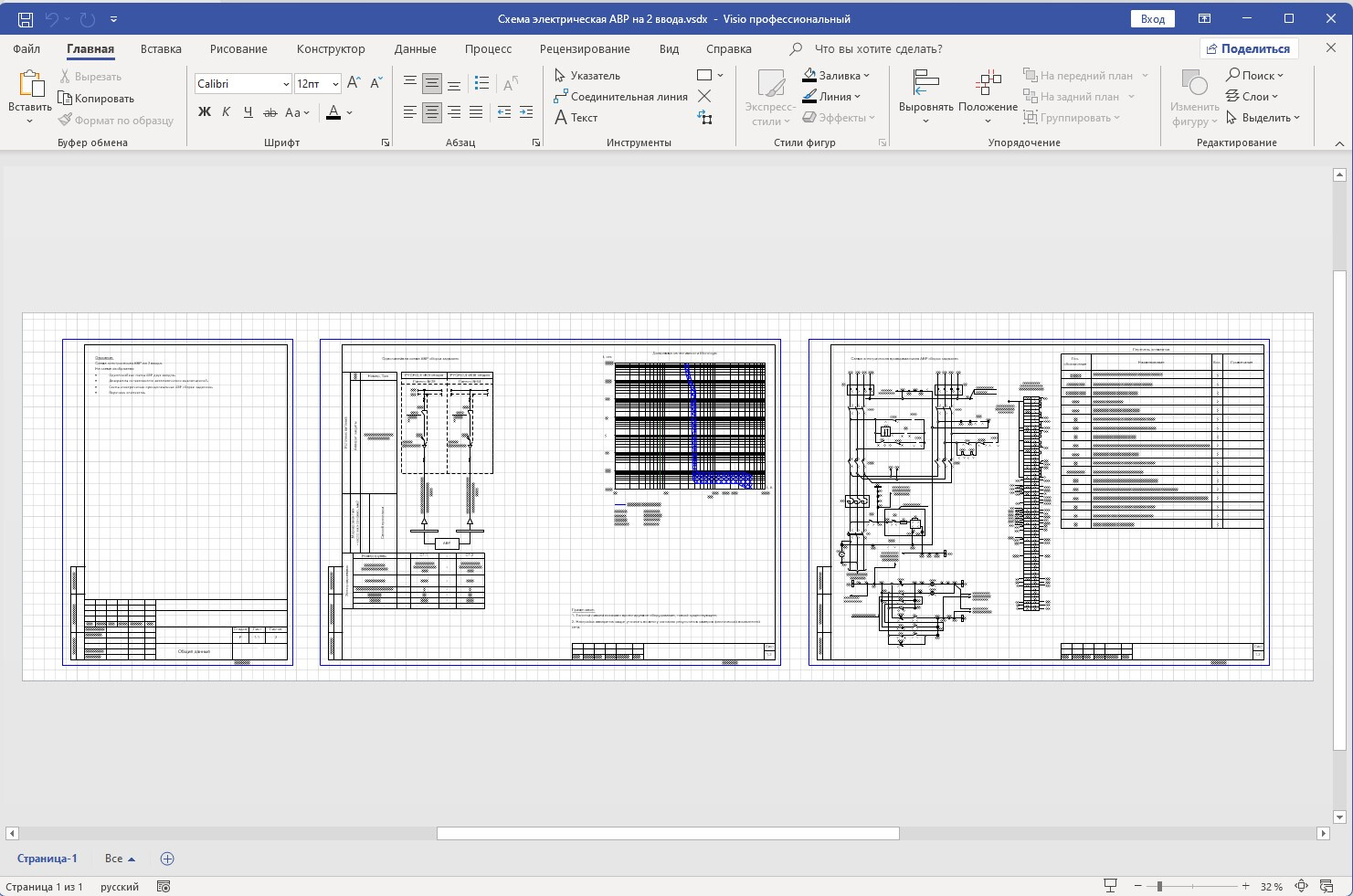

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
