Чертежи электрических приводов

Ассортимент электрических приводов по чертежам

Профессиональная конструкторская документация на электрические приводы востребована проектными бюро, монтажными организациями и службами эксплуатации: точные чертежи позволяют грамотно заложить оборудование в проект, рассчитать монтажные проёмы и корректно выполнить установку. Предлагаем подборку чертежей электрических приводов популярных серий — МЭО и ГЗ — в масштабе 1:1 с указанием всех габаритных размеров.

Линейка приводов МЭО: типоразмеры и особенности чертежей

В каталоге представлены чертежи приводов МЭО широкого диапазона мощностей и крутящих моментов:

• МЭО‑6,3, МЭО‑16, МЭО‑40 — компактные решения для арматуры небольших диаметров;
• МЭО‑100, МЭО‑250, МЭО‑400 — универсальные модели для типовых технологических узлов;

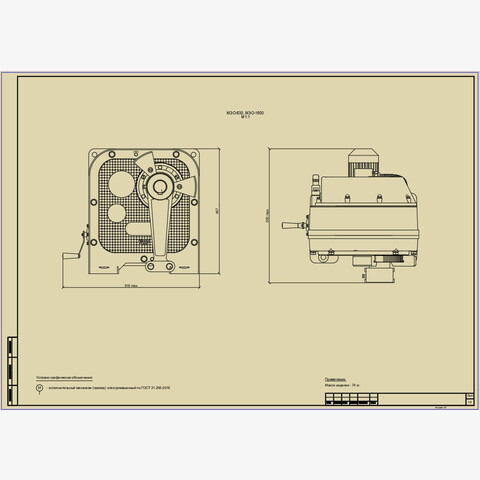

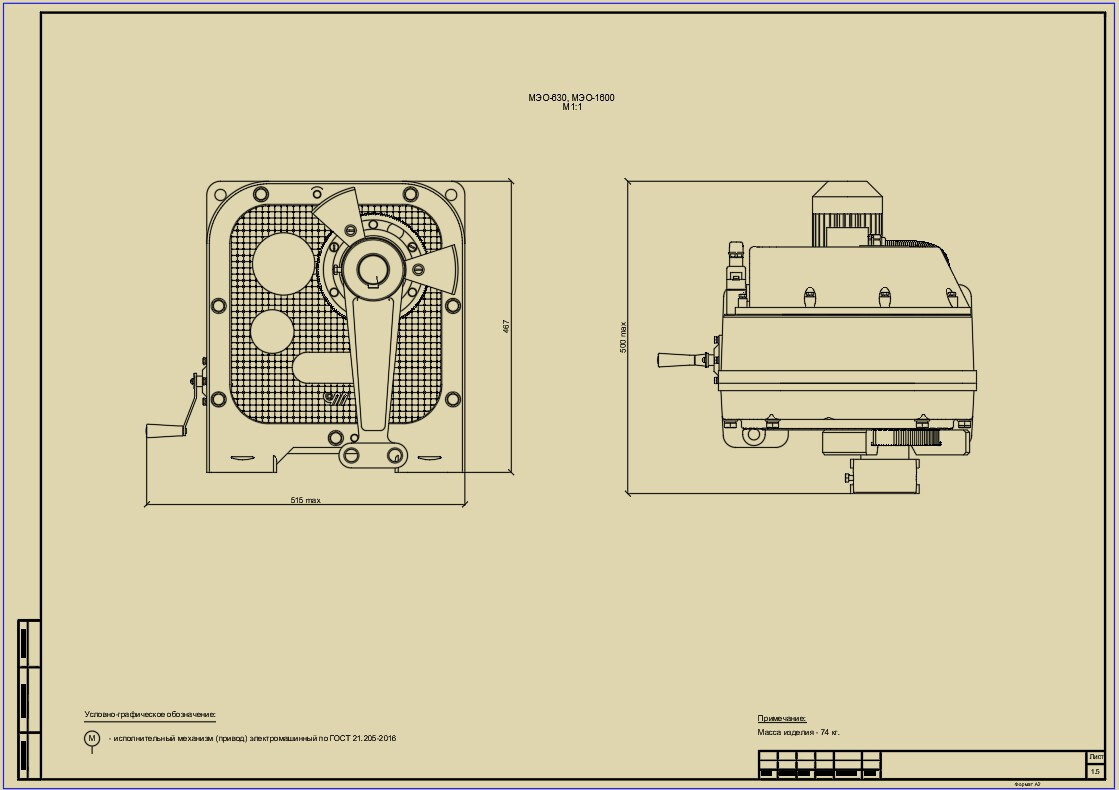

• МЭО‑630, МЭО‑1600 — приводы повышенной мощности для ответственных участков;
• МЭО‑4000 — крупногабаритное исполнение для тяжёлой трубопроводной арматуры.

Для каждого типоразмера подготовлен комплект чертежей в масштабе 1:1: это даёт возможность использовать документацию напрямую для разметки монтажных площадок, изготовления крепёжных элементов и проверки совместимости с сопрягаемым оборудованием.

Приводы серии ГЗ: чертежи и габаритные параметры

Дополнительно в подборке — чертежи электроприводов серии ГЗ, включая:

• ГЗ‑А.70 КС и ГЗ‑А.70 — модели со специфическими исполнениями под особые условия эксплуатации;
• ГЗ‑А.100‑24, ГЗ‑А.150‑24 — приводы с заданными параметрами управления;
• ГЗ‑Б.200‑24, ГЗ‑Б.300‑24 — исполнения с увеличенными характеристиками для сложных режимов работы.

Все чертежи содержат полные габаритные размеры, необходимые для интеграции приводов в существующие и вновь проектируемые узлы. Масштаб 1:1 гарантирует отсутствие погрешностей при переносе данных в рабочую документацию и на объект.

Форматы файлов:

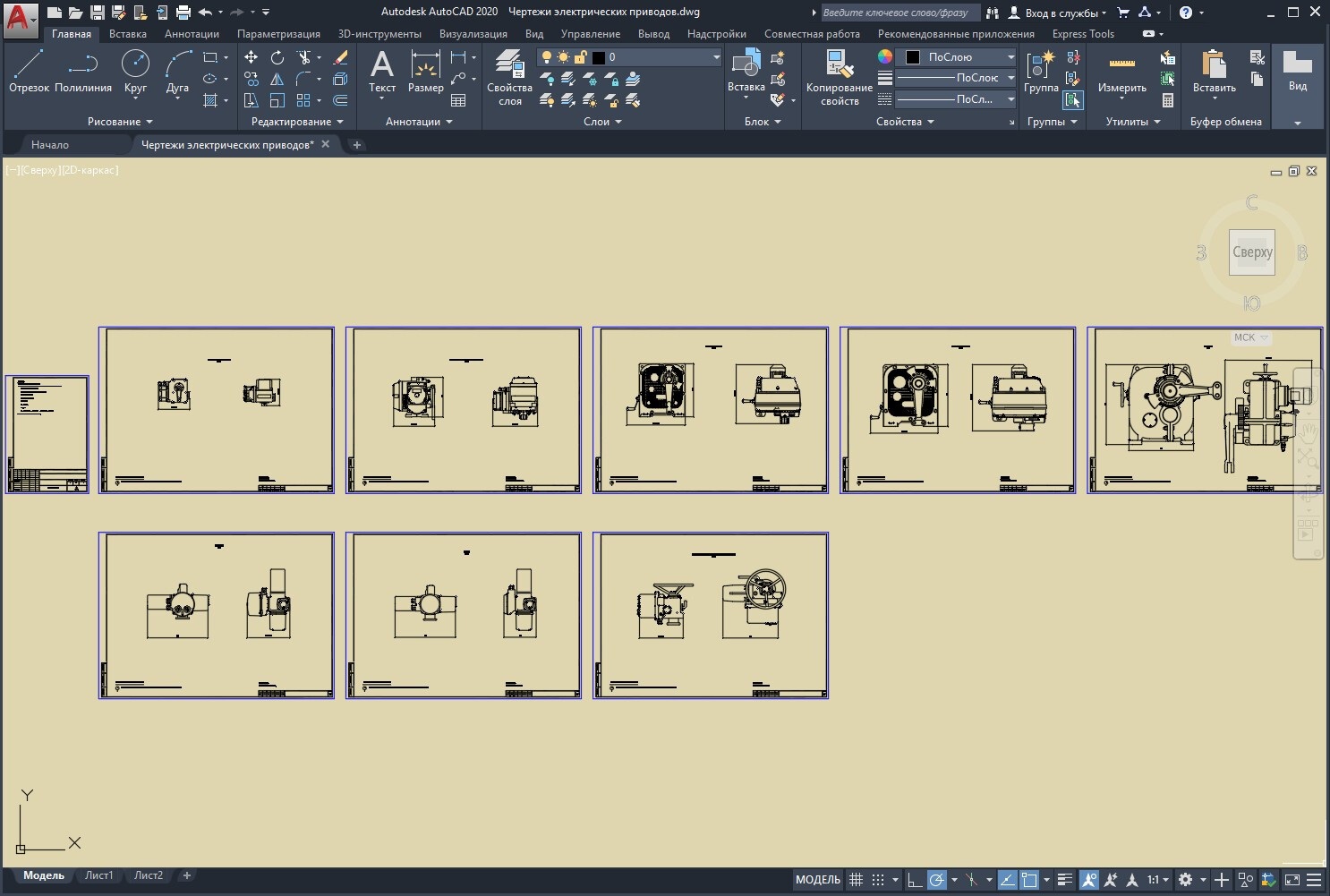

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

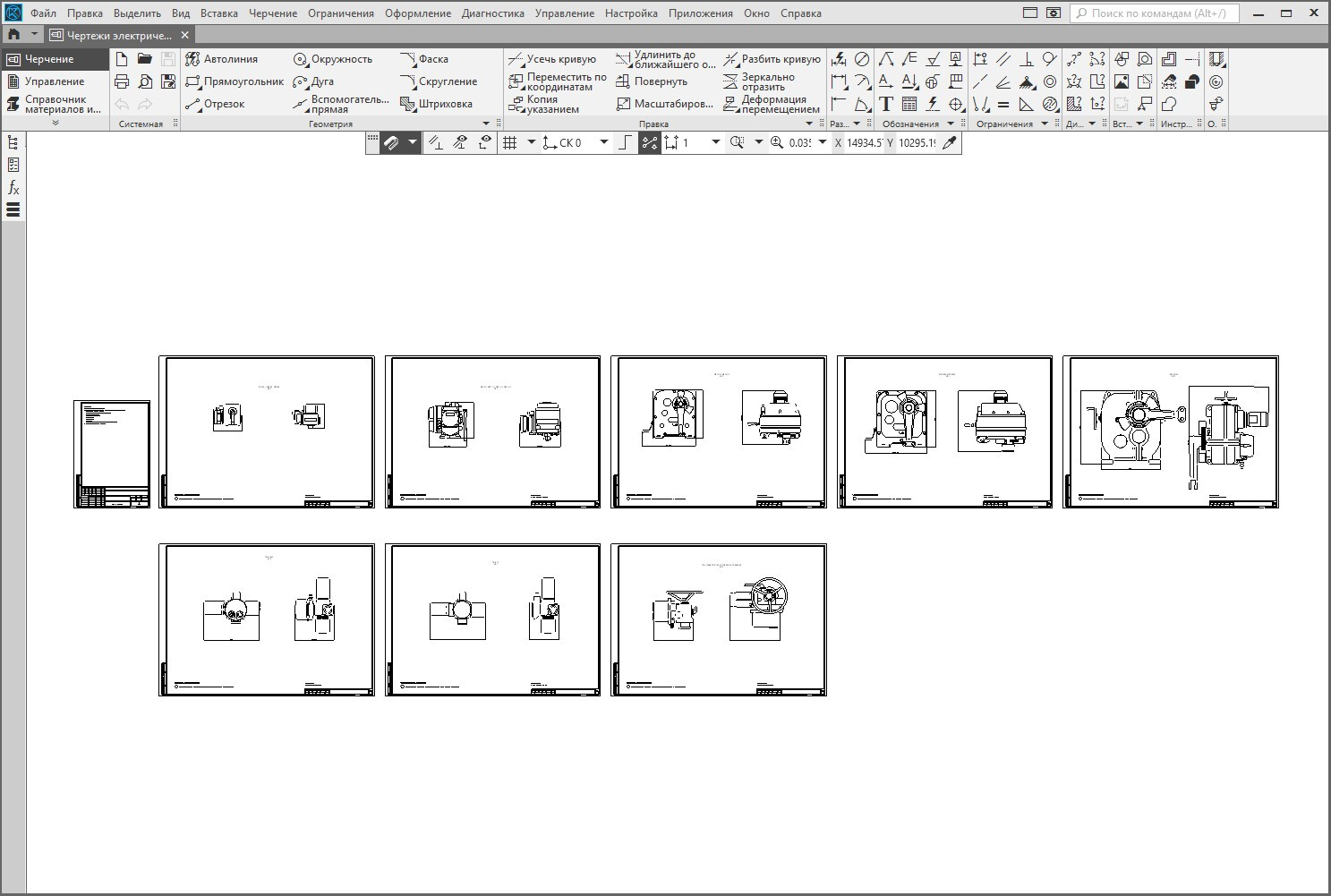

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).
