Обозначение приводов на схемах

Нормативная база для графических обозначений приводов и исполнительных механизмов

Корректное отображение приводов и связанных с ними элементов на инженерных схемах — обязательное условие для однозначной трактовки проектной документации. Для унификации визуальных символов применяются утверждённые государственные стандарты, гарантирующие совместимость чертежей и исключающие разночтения между проектировщиками, монтажниками и надзорными органами.

Ключевые ГОСТы для условных графических обозначений

В практике проектирования используются следующие нормативные документы, регламентирующие символику приводов:

• ГОСТ 2.721‑74 — устанавливает базовые условные графические обозначения приводов, применяемые в различных отраслях промышленности. Стандарт задаёт типовые символы для передачи кинематических и функциональных связей, формируя единый визуальный язык схем.

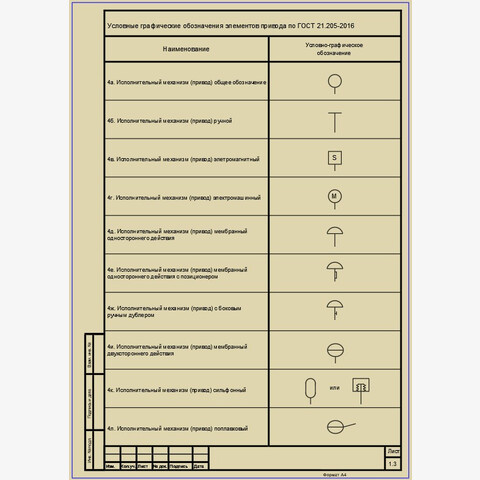

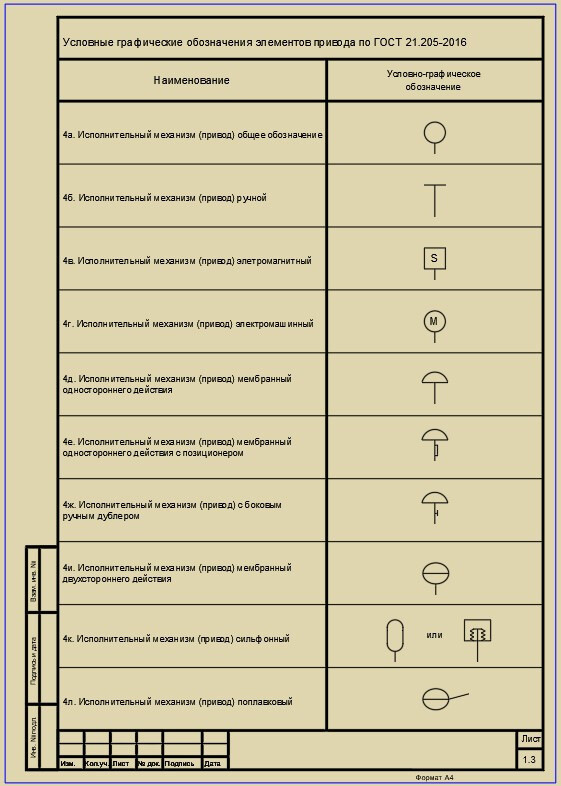

• ГОСТ 21.205‑2016 — содержит условные обозначения элементов привода, актуальные при разработке документации систем инженерно‑технического обеспечения. Документ востребован при проектировании сетей водоснабжения, вентиляции, теплоснабжения и других коммуникаций.
• ГОСТ 21.208‑2013 — регламентирует графические символы исполнительных механизмов, обеспечивая точную идентификацию устройств, непосредственно воздействующих на технологический процесс (клапаны, заслонки, задвижки и т. д.).

Оптимизация работы с условными обозначениями в AutoCAD: создание блоков и палитр

Для повышения производительности при оформлении схем в AutoCAD целесообразно использовать библиотеку типовых элементов, сформированную на базе стандартизированных символов. Это позволяет многократно применять проверенные обозначения, сокращая время на ручное вычерчивание и минимизируя риск ошибок.

Практические шаги по автоматизации работы в AutoCAD

Реализовать ускорение проектирования можно следующим образом:

• Создание блоков из условных обозначений — выделите стандартные символы приводов и исполнительных механизмов согласно выбранным ГОСТам и преобразуйте их в динамические блоки AutoCAD. Это обеспечит единообразие размеров и пропорций при многократном использовании.

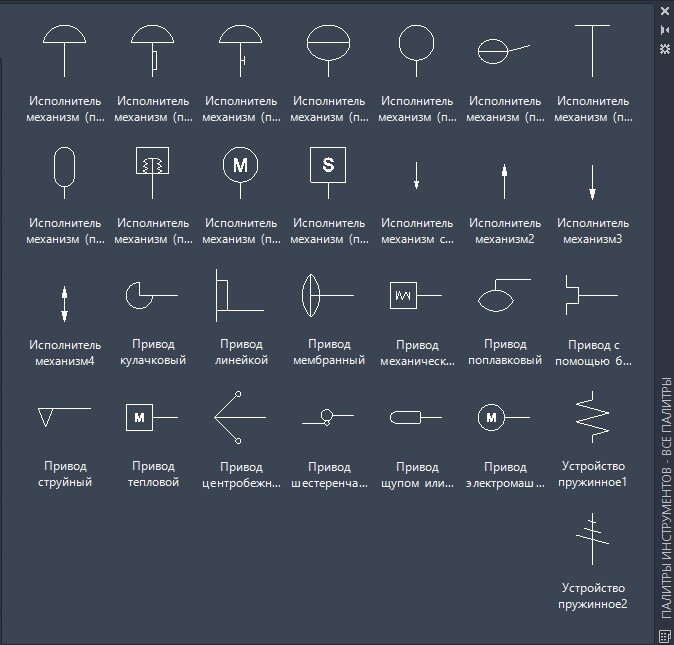

• Формирование инструментальной палитры — соберите созданные блоки в пользовательскую палитру инструментов. Такой подход позволяет мгновенно вставлять нужные элементы на чертёж, оперативно переключаться между типами обозначений и поддерживать соответствие актуальным стандартам.
• Структурирование библиотеки — организуйте элементы по категориям (например, «Приводы по ГОСТ 2.721‑74», «Исполнительные механизмы по ГОСТ 21.208‑2013»), чтобы упростить поиск и повысить удобство работы команды проектировщиков.

Форматы файлов:

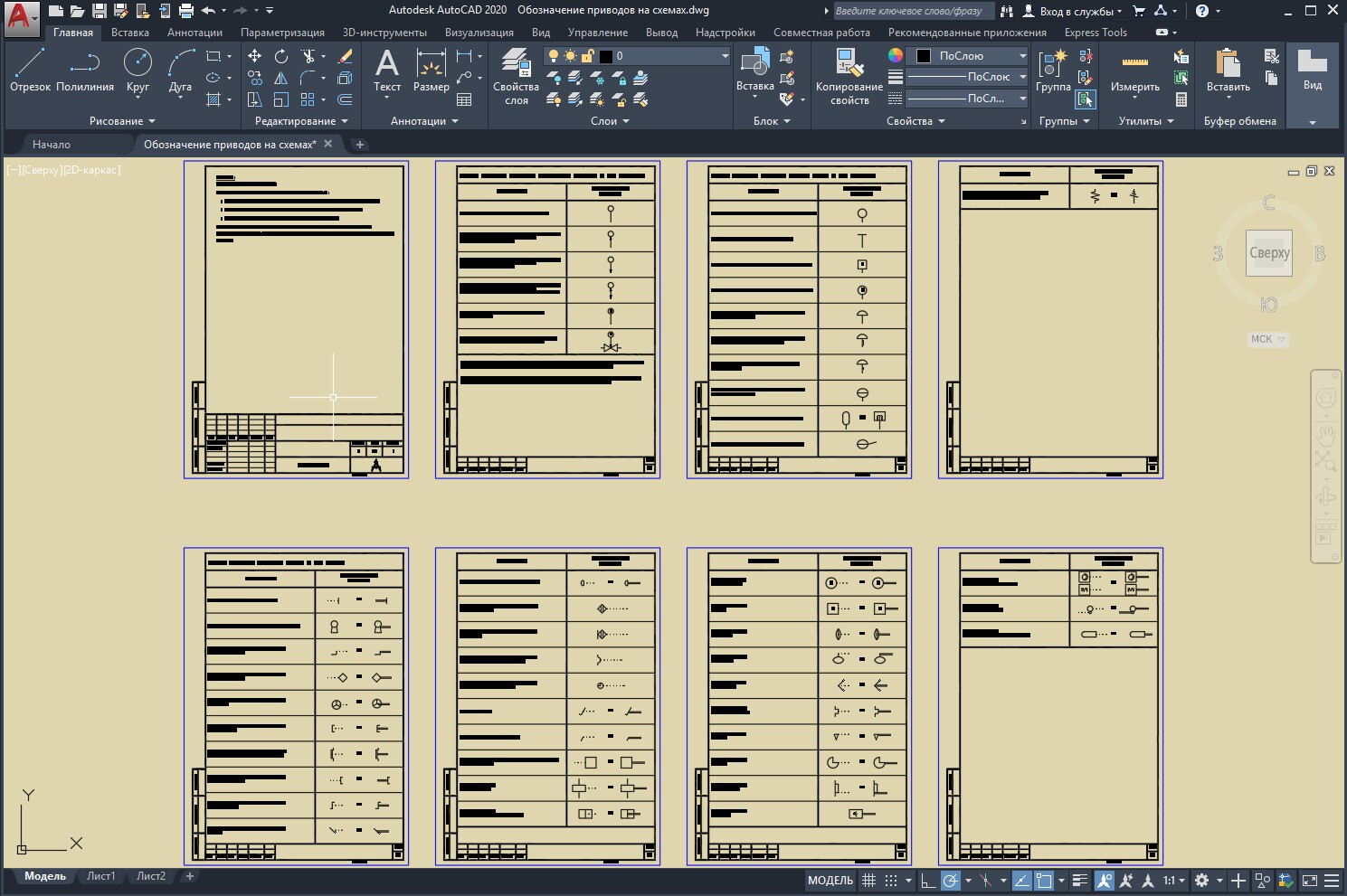

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

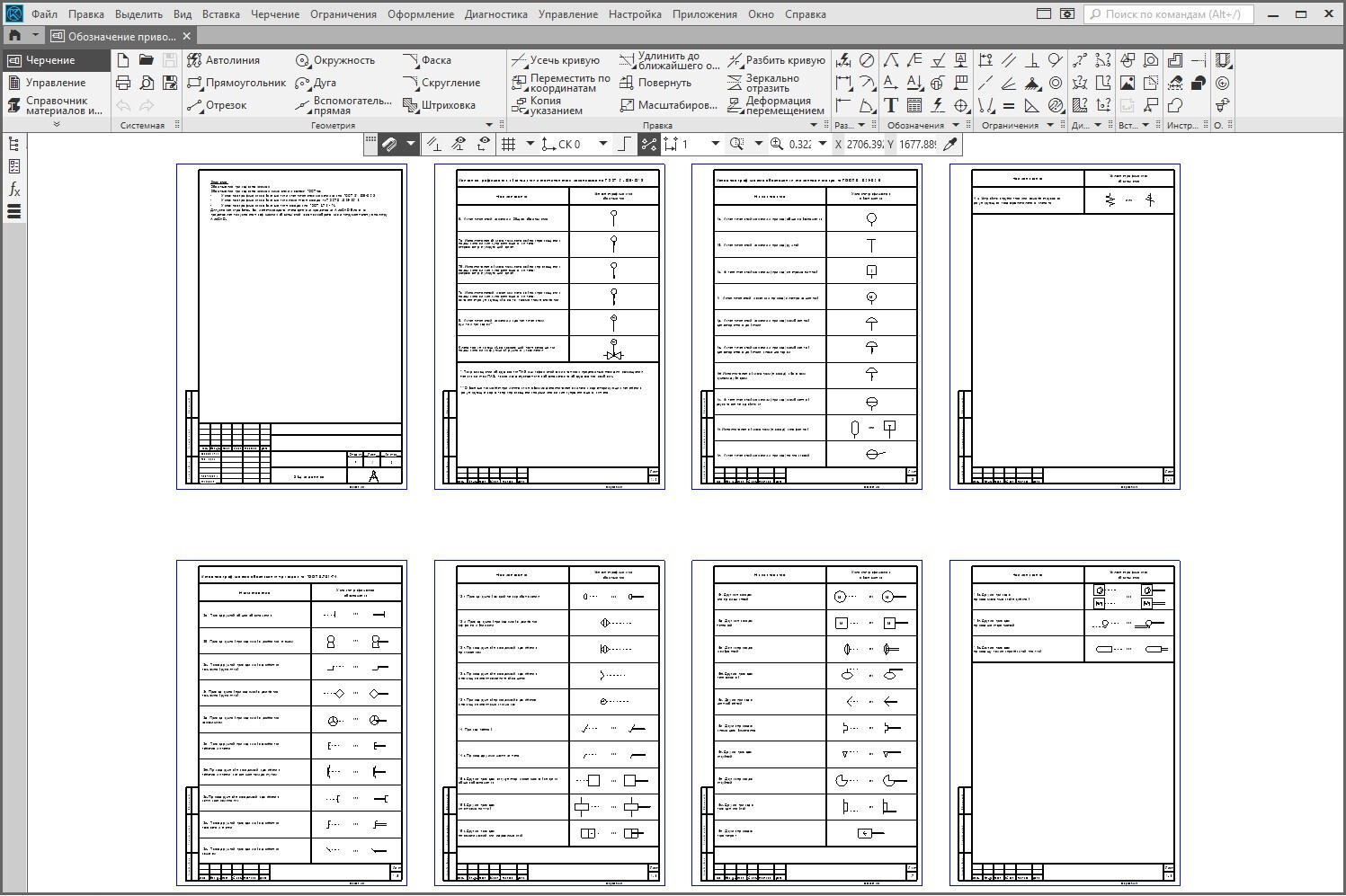

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

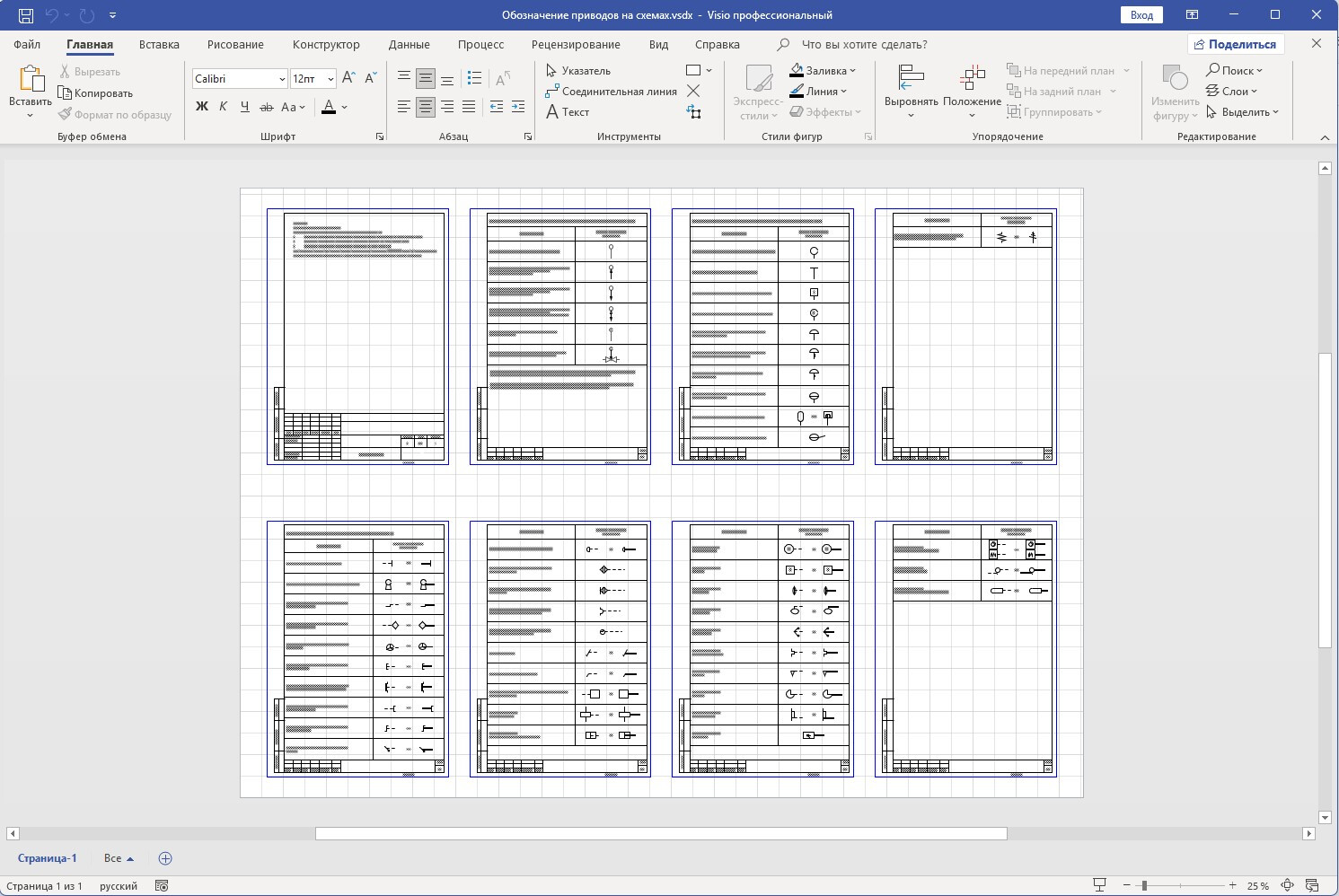

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
