Чертеж заборного столба

Профессиональный чертёж конструкции заборного столба — надёжная основа для любого ограждения

Предлагаем детально проработанный чертёж заборного столба с фундаментом — готовое решение для создания долговечного и устойчивого ограждения. Комплект документации учитывает особенности эксплуатации в различных климатических условиях и соответствует строительным стандартам.

Что входит в комплект чертежей

В набор технической документации включены:

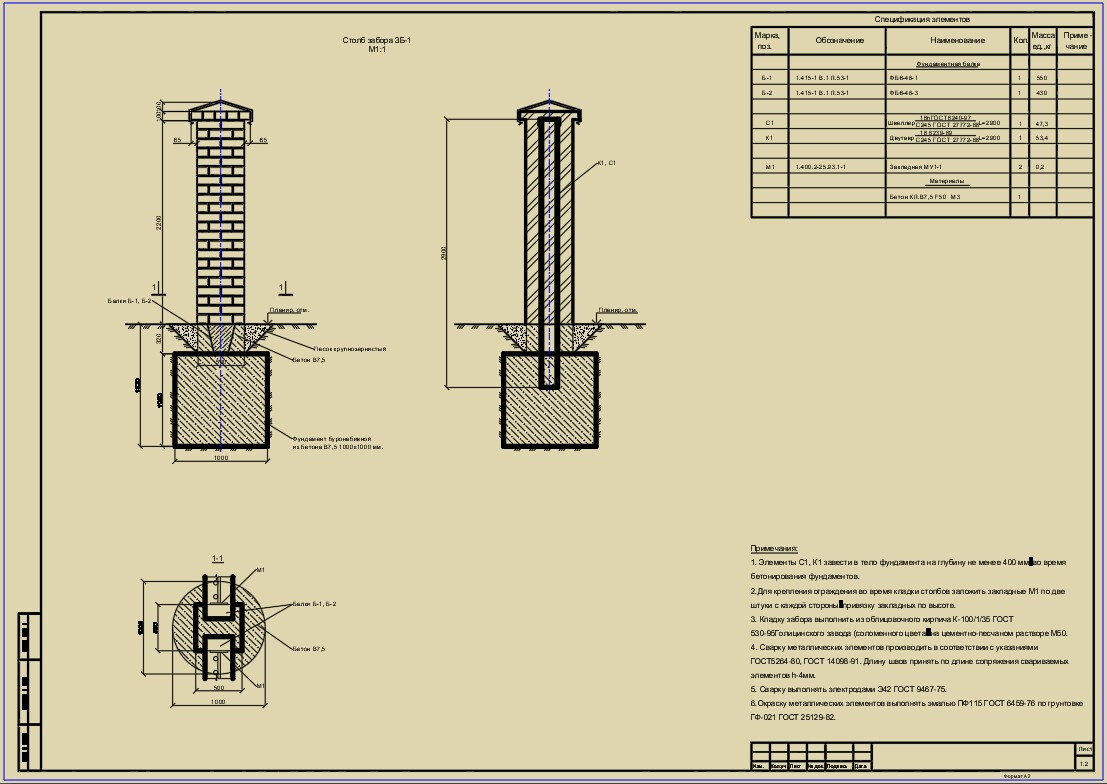

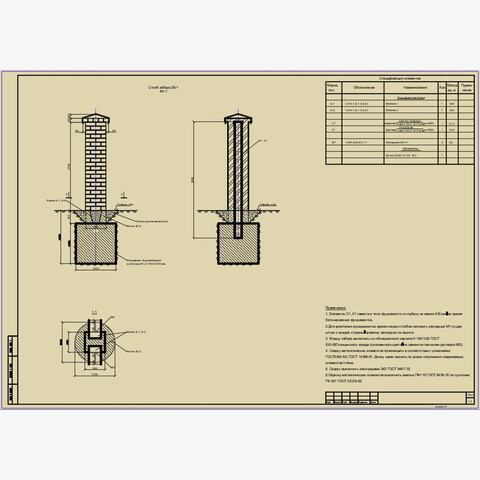

• виды конструкции с разных ракурсов — дают полное представление о внешнем облике и конструктивных особенностях столба;
• разрезы фундамента и несущей части — наглядно показывают внутреннюю структуру, расположение арматуры и точки крепления секций забора;
• спецификация элементов — подробный перечень всех материалов и комплектующих с указанием марок, размеров и количества;
• точные размеры всех компонентов — позволяют грамотно рассчитать расход материалов и избежать перерасхода при изготовлении;
• указания по монтажу — пошаговая инструкция по установке столба и обустройству фундамента, включая требования к грунту, глубине заложения и технологии бетонирования;
• чертёж в масштабе 1:1 — гарантирует полное соответствие проектных данных реальным размерам, исключая ошибки при переносе на местность.

Где применяют заборные столбы по данному чертежу

Конструкция подходит для установки на различных объектах:

• частные домовладения и загородные участки;
• дачные территории и садовые товарищества;
• промышленные предприятия и складские комплексы;
• коммерческие объекты (торговые центры, автостоянки);
• общественные территории (парки, спортивные площадки);
• сельскохозяйственные угодья и фермерские хозяйства.

Продуманная конструкция столба с фундаментом обеспечит устойчивость забора на долгие годы, выдержит значительные нагрузки и сохранит эстетичный внешний вид даже в сложных погодных условиях.

Форматы файлов:

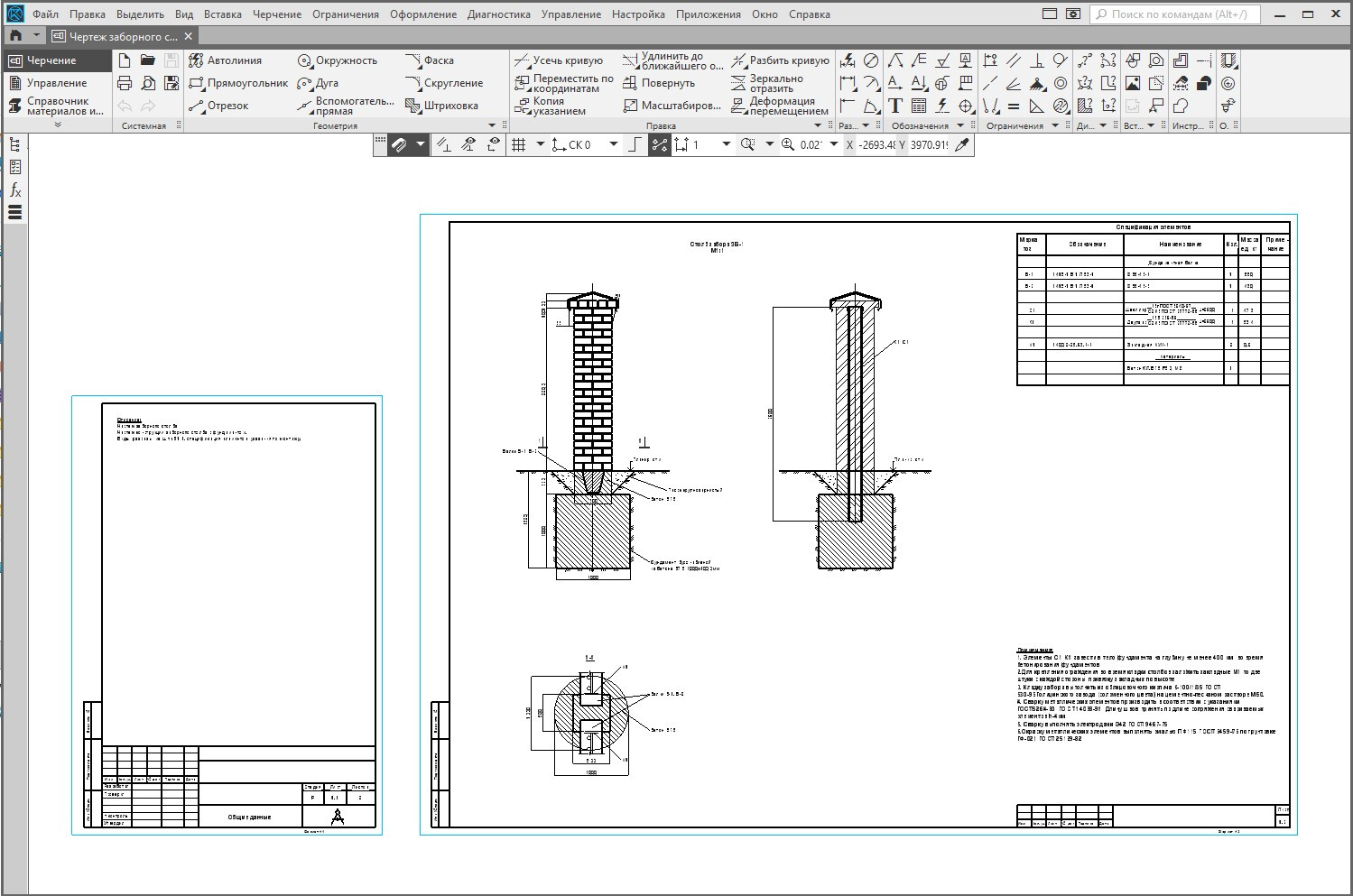

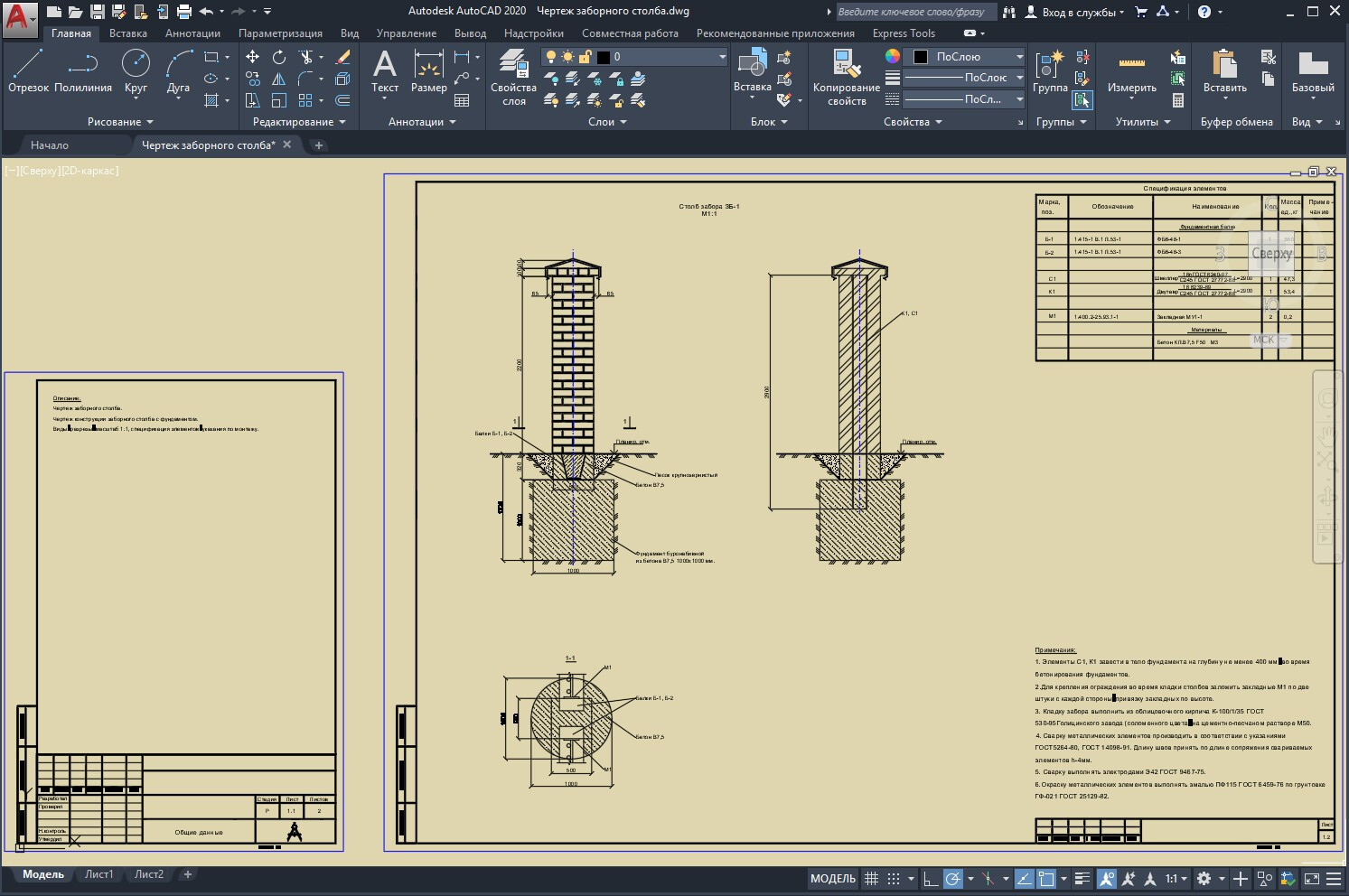

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);
• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

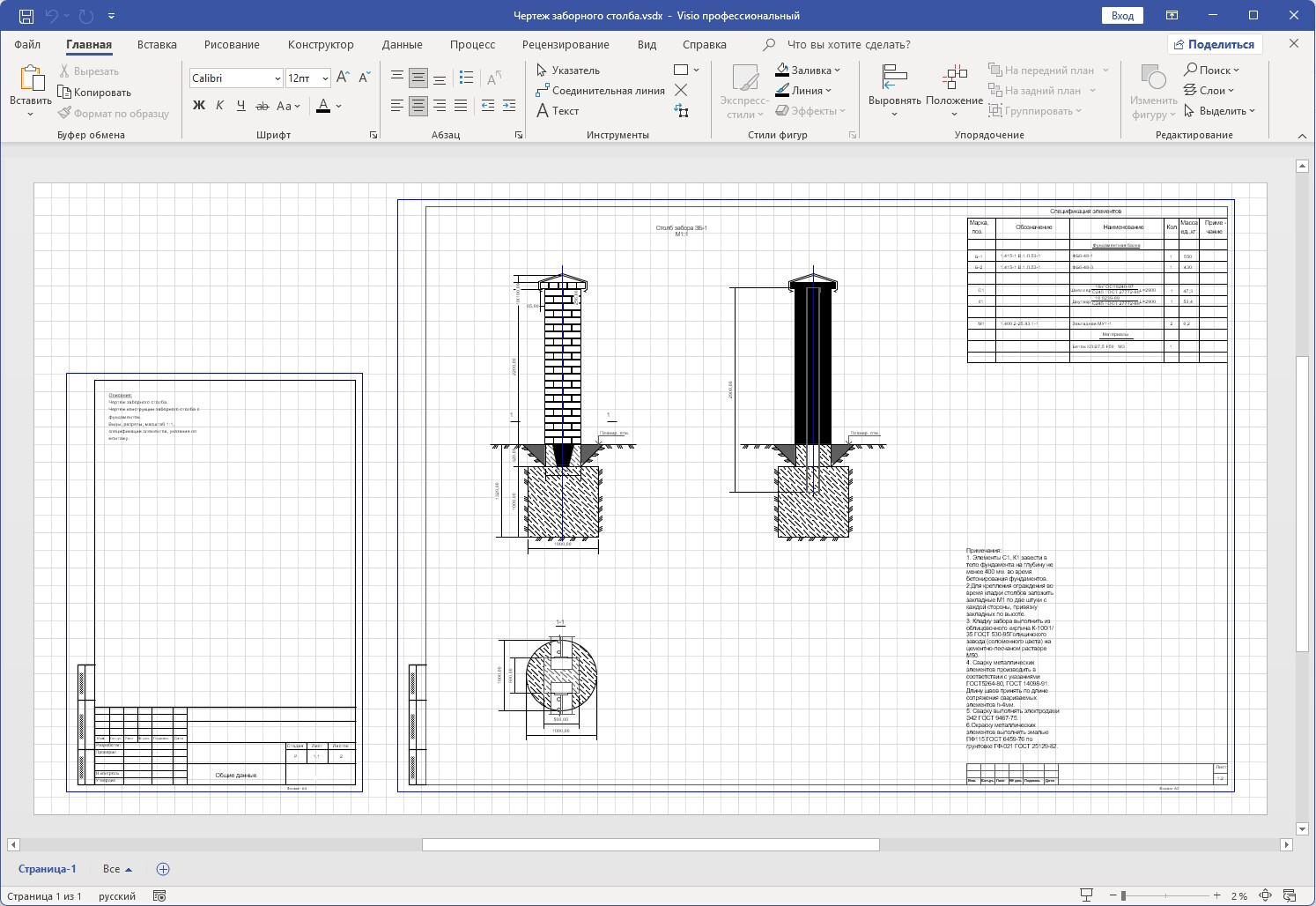

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
