Чертеж распашных ворот

Профессиональный чертёж распашных ворот с ручной сваркой: всё для реализации проекта

Представляем исчерпывающий комплект чертежей для создания надёжных распашных металлических ворот с применением технологии ручной сварки.

Что входит в комплект чертежей

В набор включены:

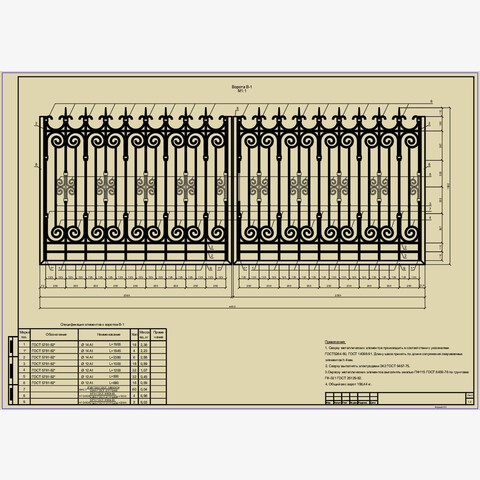

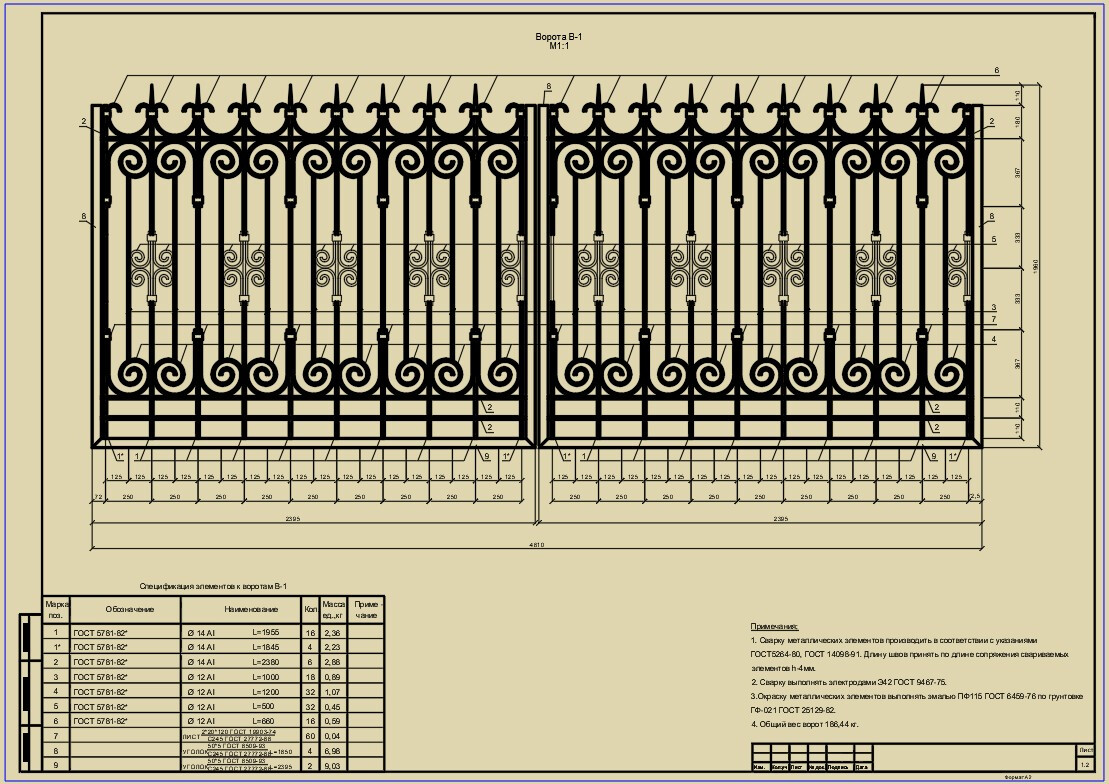

• детальные виды ворот с разных ракурсов — дают полное представление о внешнем облике и конструктивных особенностях;
• точные размеры всех элементов — позволяют грамотно спланировать расход материалов и избежать ошибок при изготовлении;
• спецификация комплектующих — перечень всех необходимых деталей с указанием параметров, марок стали и количества;
• подробные указания по монтажу — пошаговая инструкция по установке ворот, включая требования к несущим столбам, петлям и запорным механизмам;
• чертёж в масштабе 1:1 — гарантирует стопроцентное соответствие проектных данных реальным размерам, что исключает необходимость пересчётов.

Где применить распашные ворота по чертежу

Разработанная конструкция подходит для:

• ограждения частных домовладений и коттеджей;
• оборудования въездов на территории дачных участков;
• установки на промышленных объектах и складах;
• монтажа на территориях коммерческих организаций;
• организации контролируемого въезда на охраняемые объекты.

Конструкция, созданная по данному чертежу, обеспечит надёжную защиту территории и прослужит долгие годы благодаря прочному сварному каркасу и продуманной геометрии элементов.

Форматы файлов:

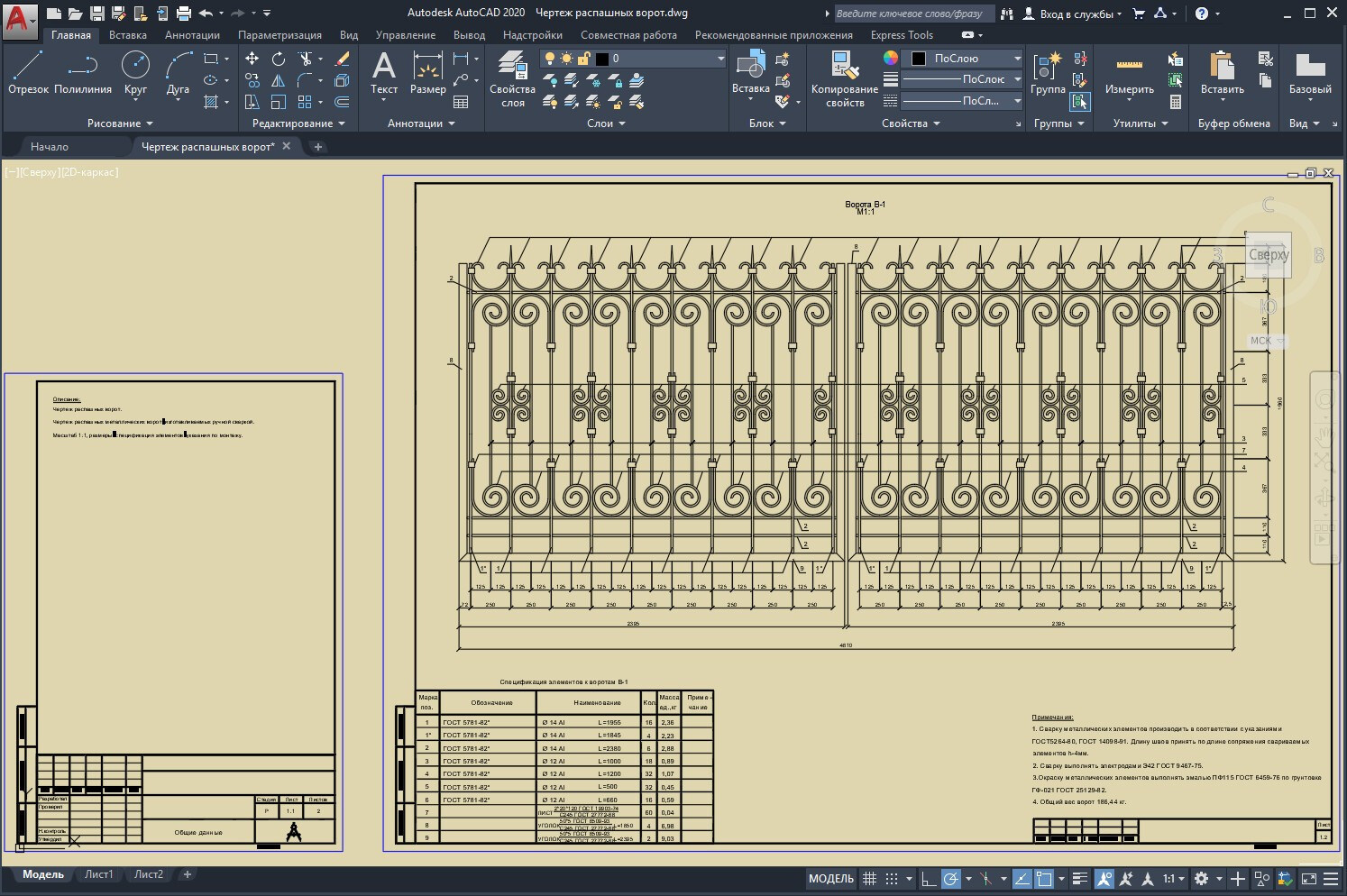

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

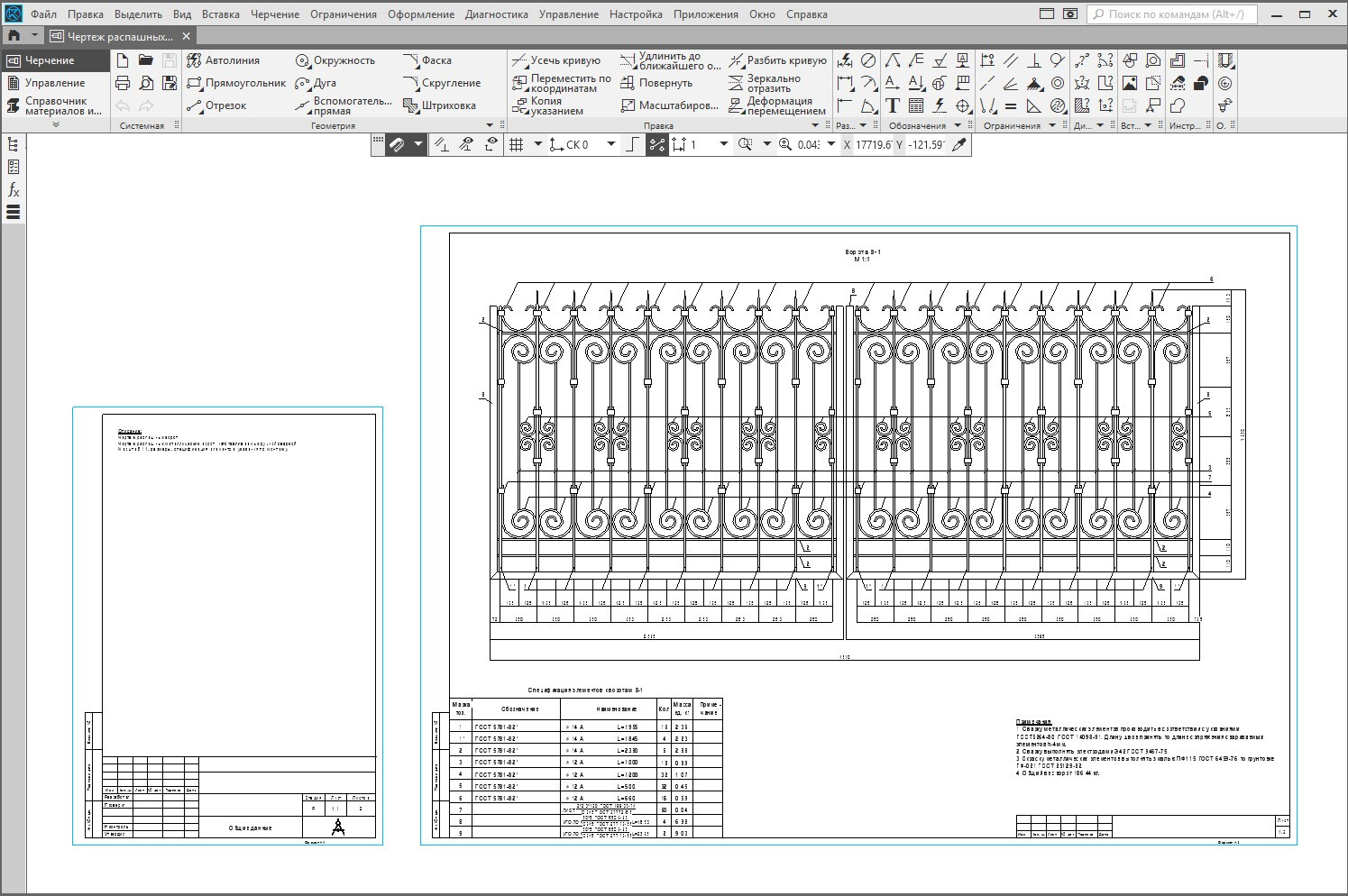

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

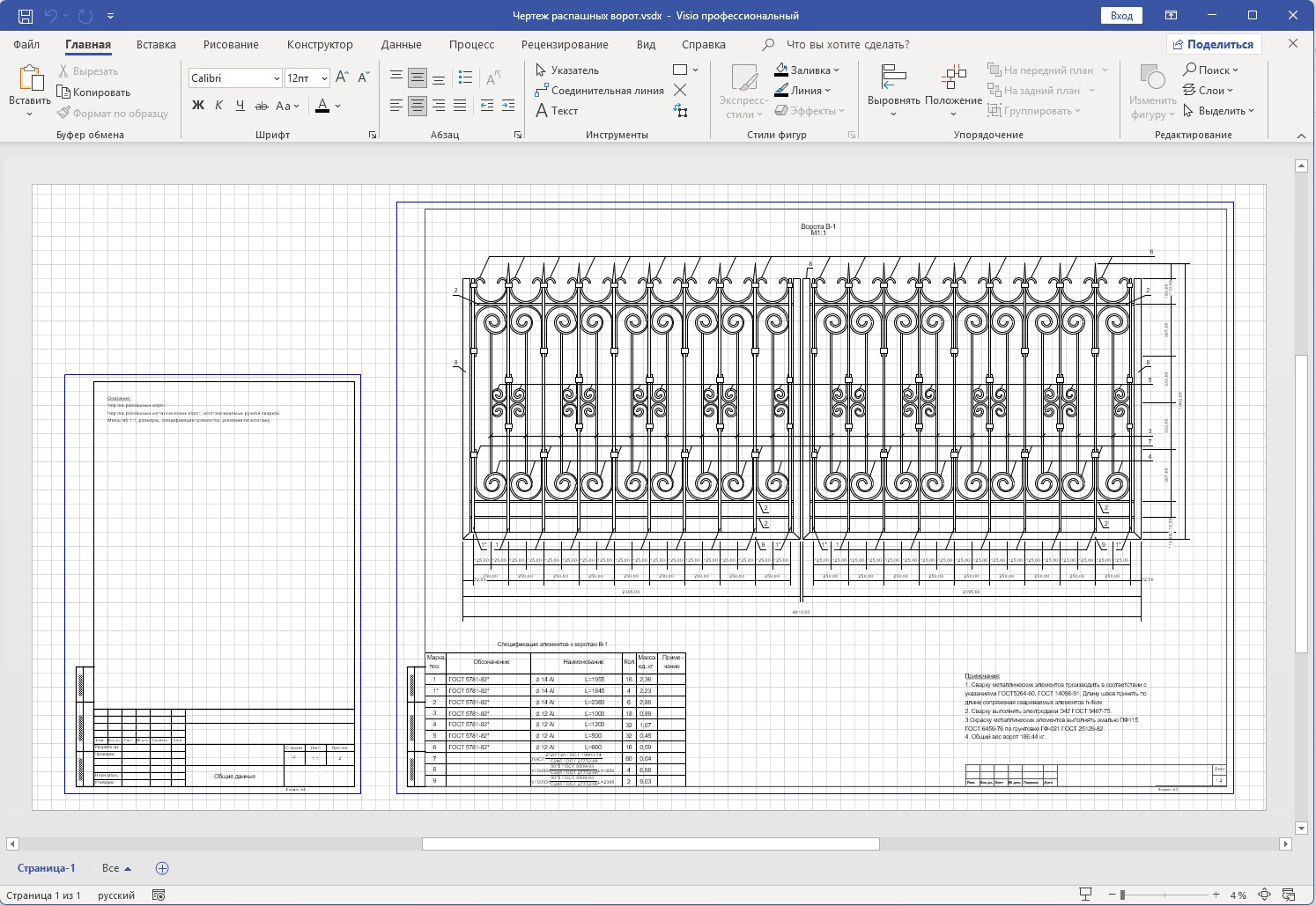

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
