Чертежи блоков ФБС

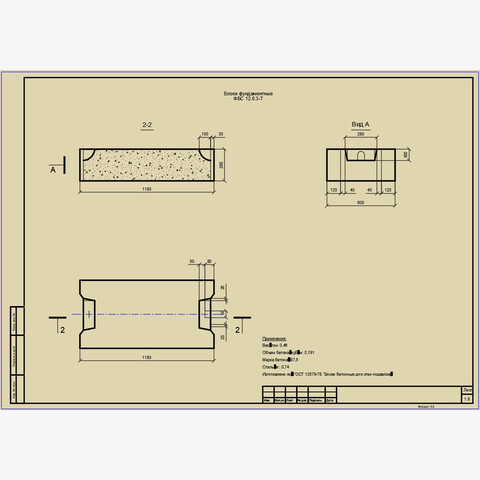

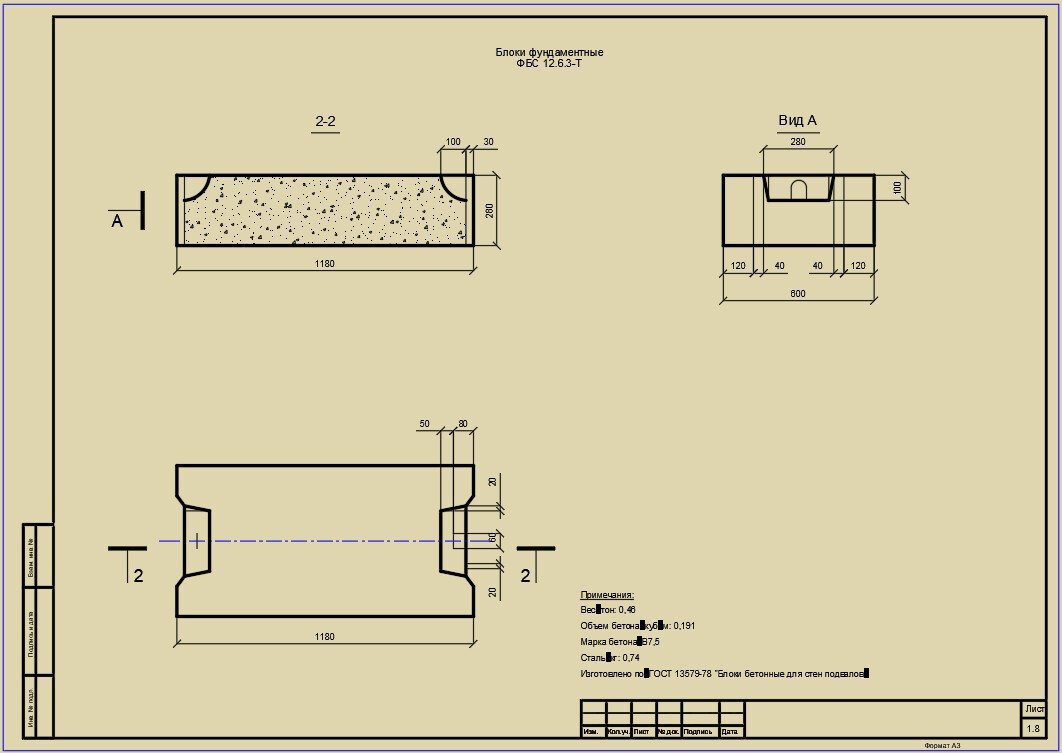

Чертежи ФБС: 9, 12 и 24 — все размеры в масштабе 1:1

Предлагаем комплект чертежей фундаментных блоков сплошных (ФБС) трёх основных типоразмеров: ФБС 9, ФБС 12 и ФБС 24. Документация выполнена с максимальной точностью для обеспечения корректного изготовления и монтажа.

Состав комплекта чертежей

• вид спереди — отображает фронтальную проекцию блока с указанием габаритных размеров;
• вид сбоку — показывает боковую проекцию и конструктивные особенности;
• вид сверху — даёт представление о форме и размерах верхней поверхности;
• все размеры — детально проставлены на каждом виде;
• технические характеристики — приведены в отдельной таблице для каждого типоразмера.

Чертежи выполнены в масштабе 1:1, что гарантирует абсолютную точность при проектировании и производстве.

Форматы файлов:

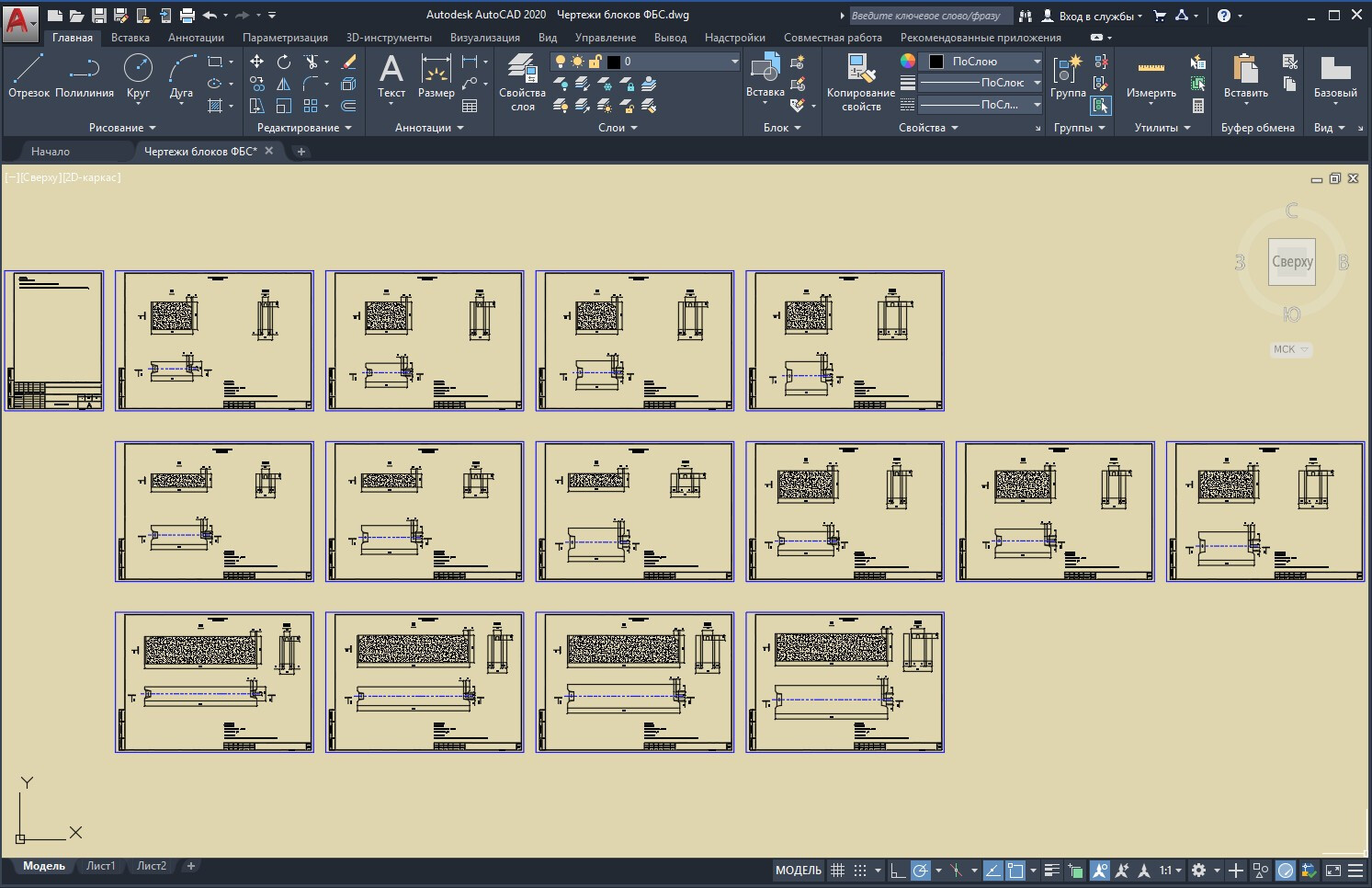

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);
• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

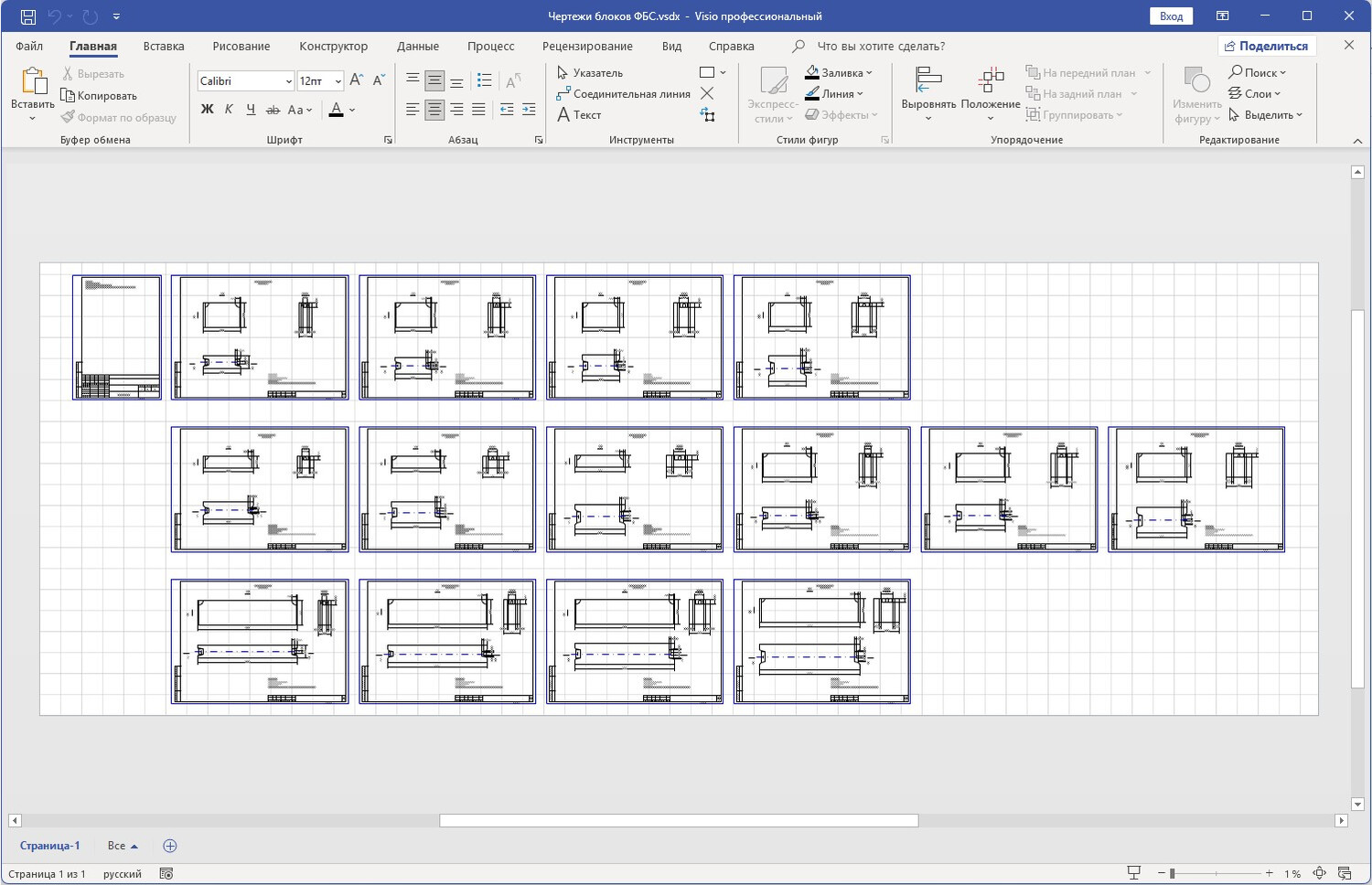

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»
