Чертеж символа переработки

Стандартизация геометрии по ГОСТ Р МЭК 61429‑2004

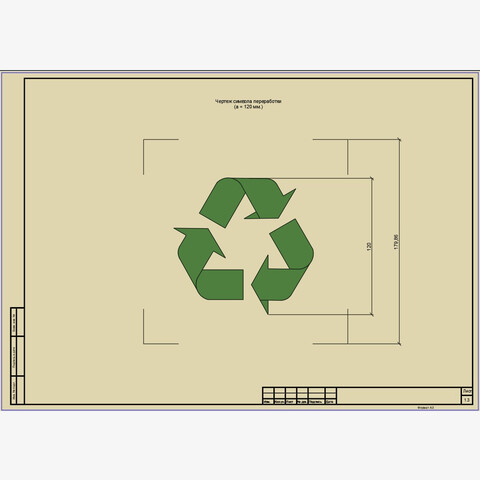

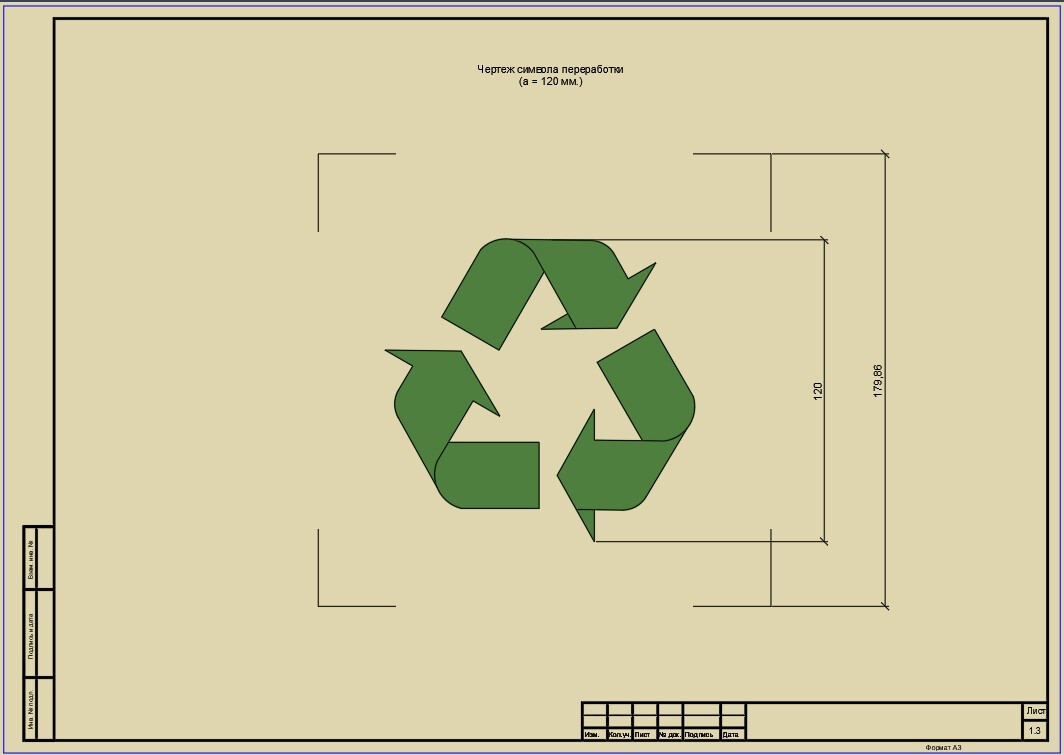

Инженерный чертёж международного символа переработки, разработанный с учётом требований национальной и международной стандартизации. Документ обеспечивает единообразие нанесения маркировки на продукцию и тару.

Технические параметры чертежа

• базовый линейный размер a: 120 мм;
• строгая геометрия элементов: углы, радиусы, линии;
• соответствие ГОСТ Р МЭК 61429‑2004 (аналог международного стандарта);
• масштабируемость без потери пропорций;
• возможность интеграции в графические редакторы и системы проектирования.

Форматы файлов:

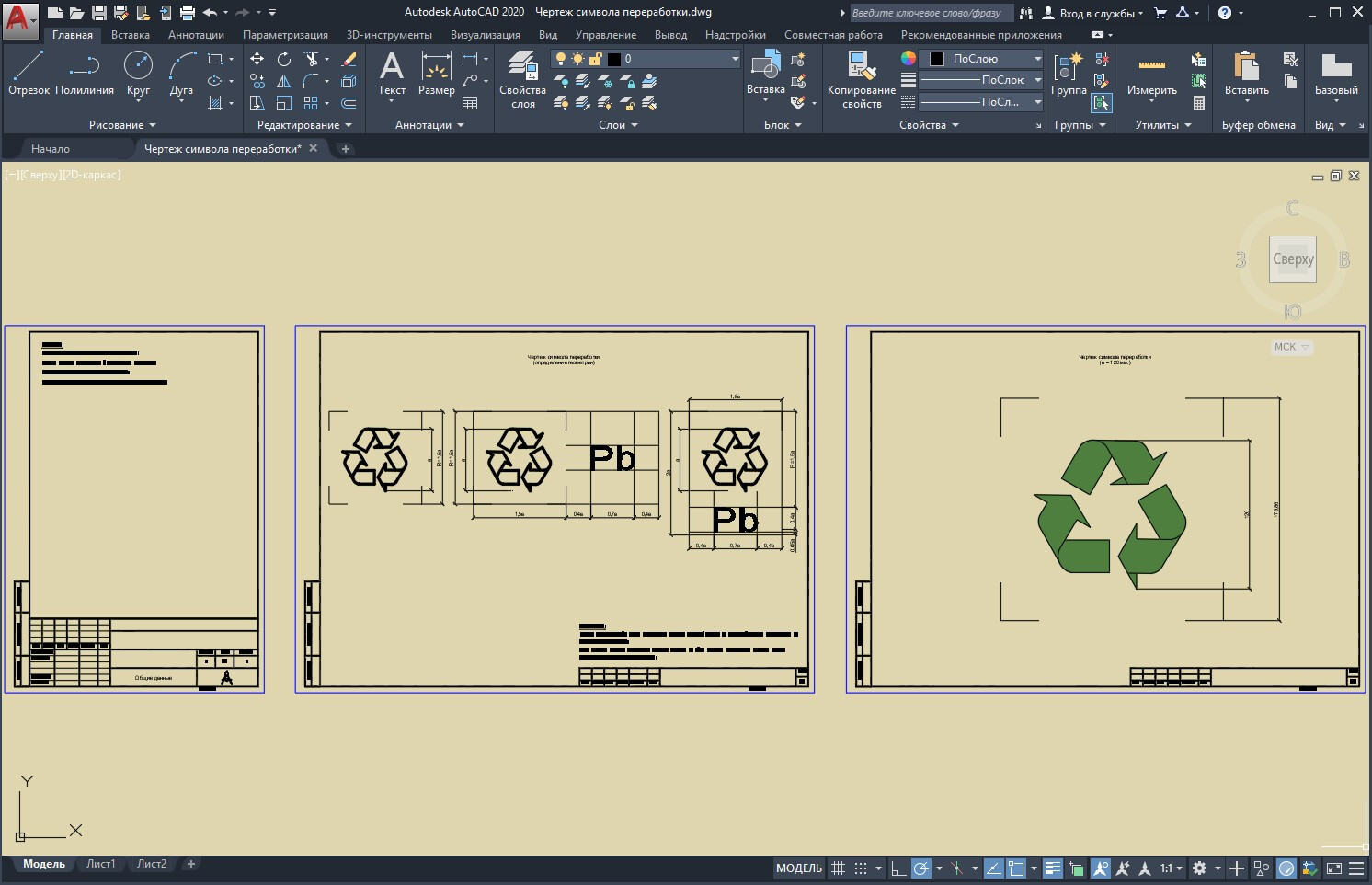

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

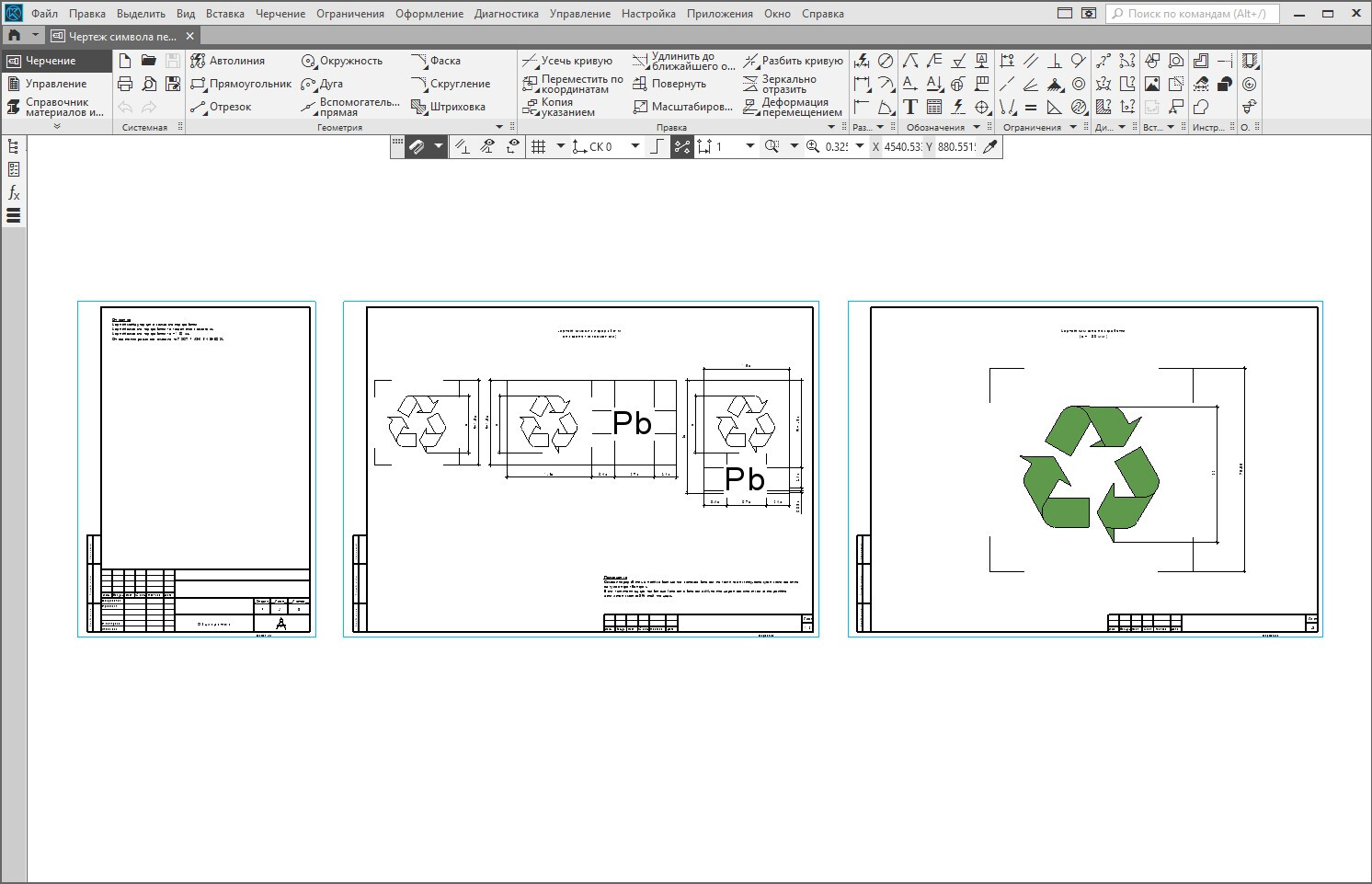

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

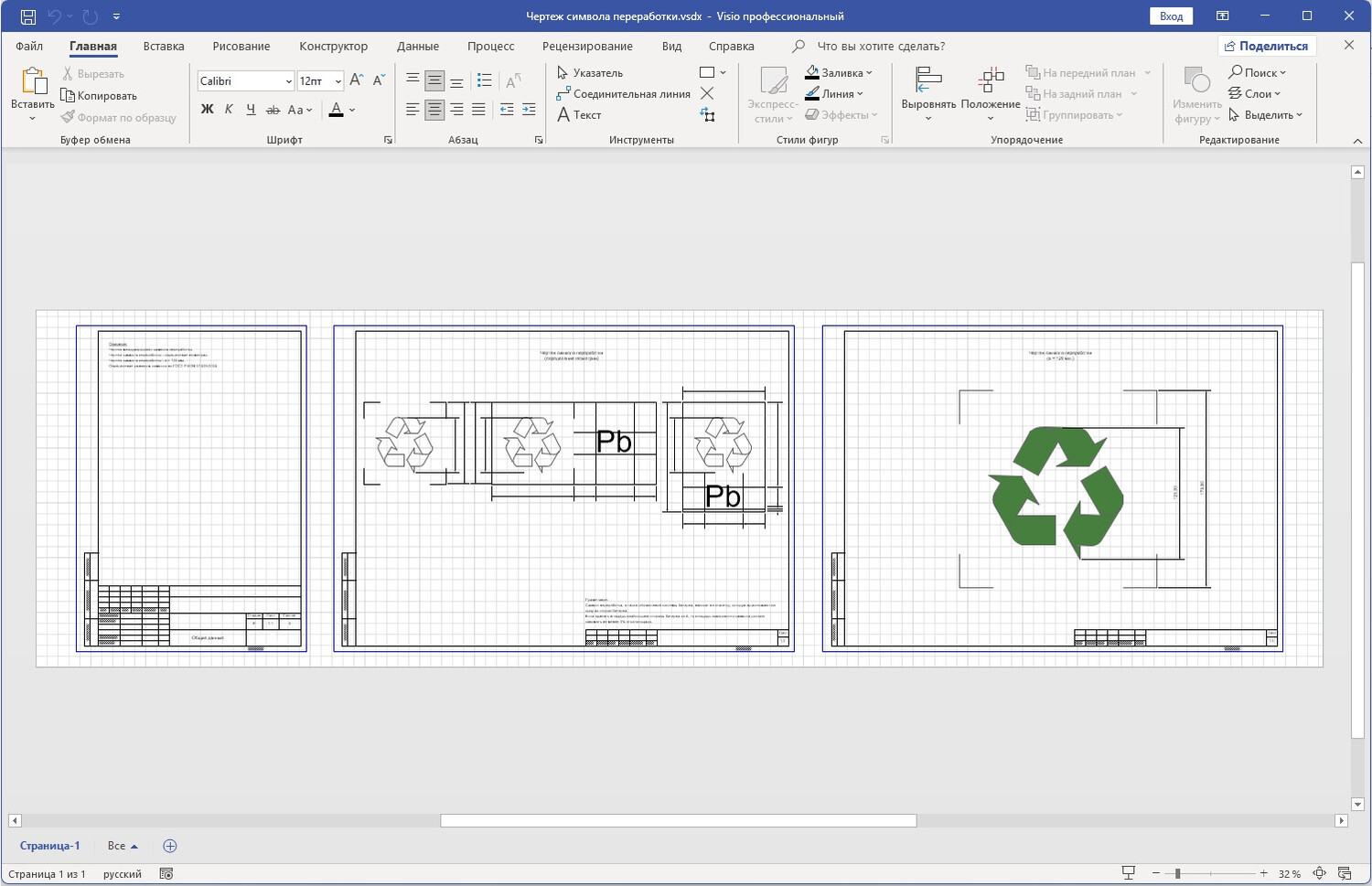

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
