129.00 руб.

Символ электрического напряжения: оформление в AutoCAD и нормативные требования

  • Автор: BASEcad
  • Артикул: ЭС_0026
  • ПО: AutoCAD 2010, КОМПАС 3D v20, MS Visio 2021
  • Форматы: dwg, frw, vsdx
  • Теги: аккумуляторы
Описание Характеристики Отзывы

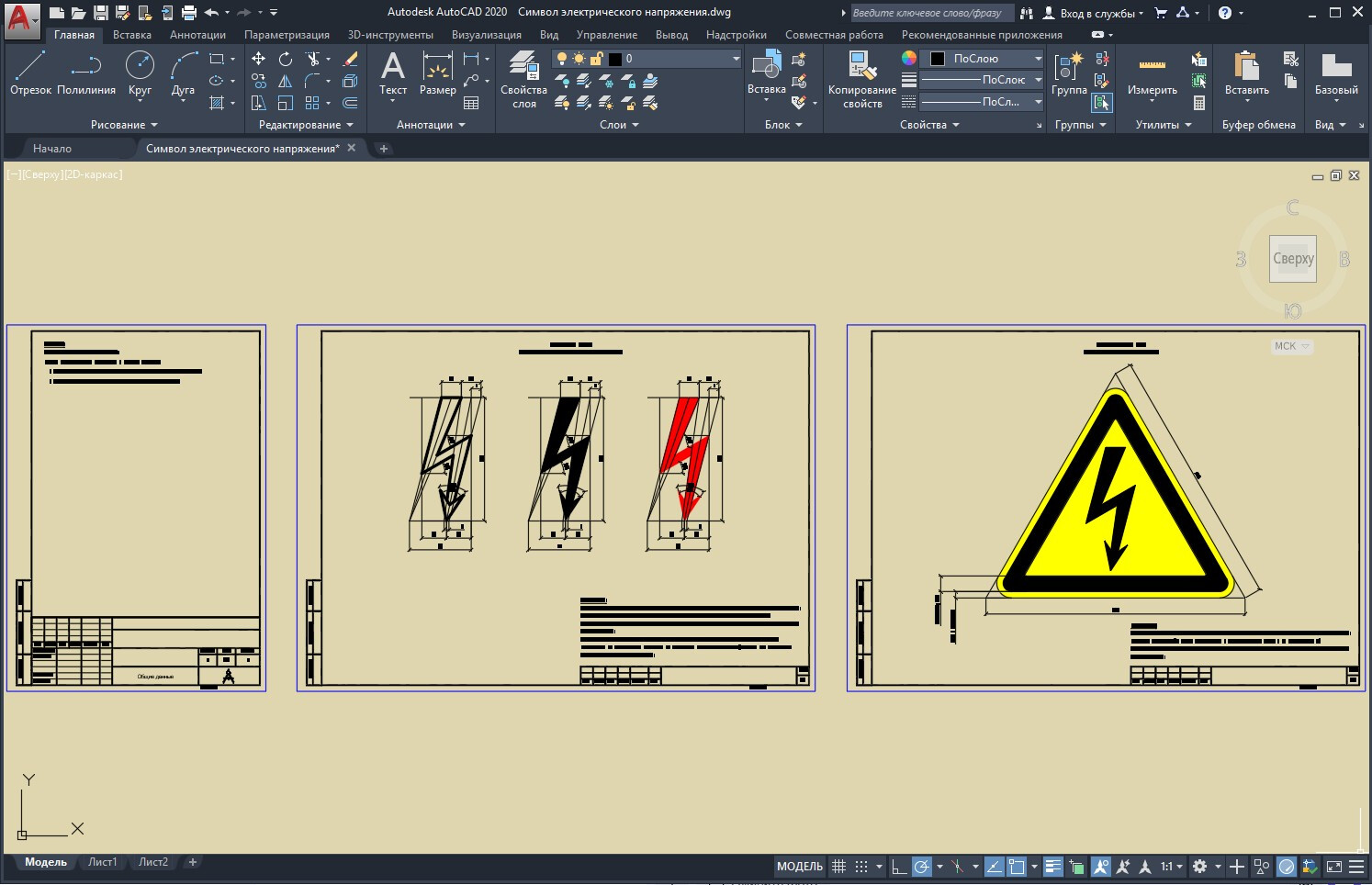

  • Символ напряжения в AutoCAD

    При создании технической документации и схем в программе AutoCAD важно использовать стандартизированные обозначения — в том числе для указания электрического напряжения. Корректное отображение таких символов повышает информативность чертежей и обеспечивает соответствие отраслевым нормам.

    Нормативные документы для графических обозначений

    Правила применения символов электрического напряжения и предупреждающих знаков закреплены в действующем государственном стандарте. Разберём ключевые положения подробнее.

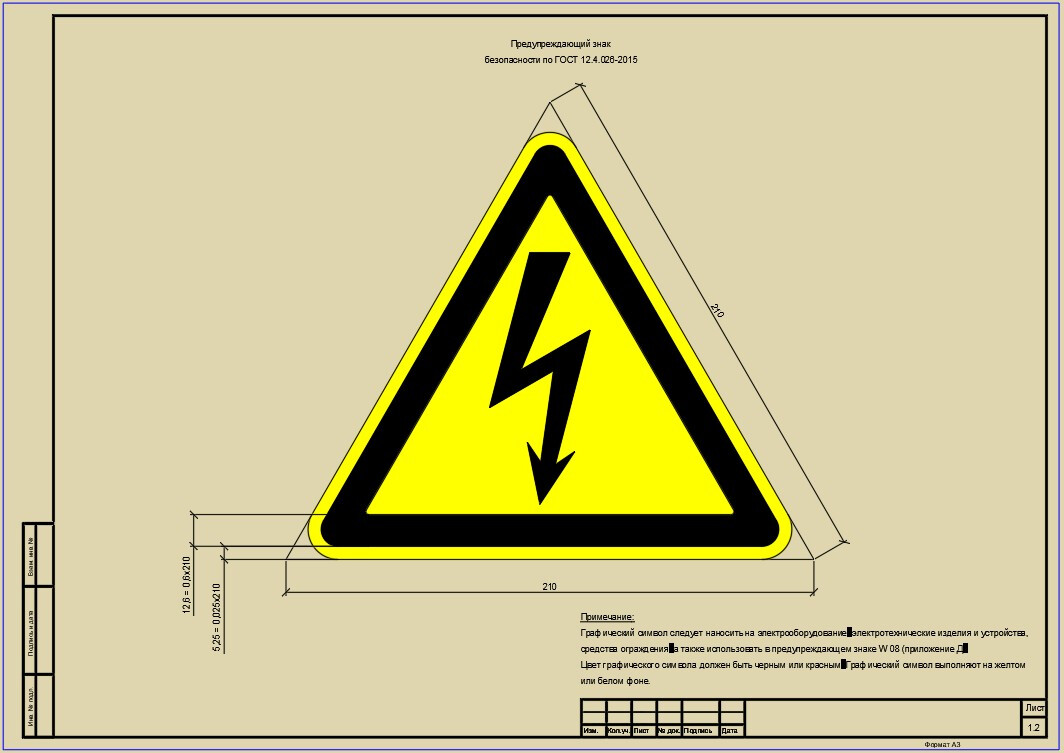

    ГОСТ 12.4.026‑2015: символ электрического напряжения

    Стандарт регламентирует внешний вид графического символа, который используется для обозначения наличия электрического напряжения на схемах и чертежах. Такое обозначение:

    • позволяет однозначно идентифицировать участки с опасным потенциалом;
    • применяется в проектной и эксплуатационной документации;
    • способствует унификации технической графики в инженерных проектах.

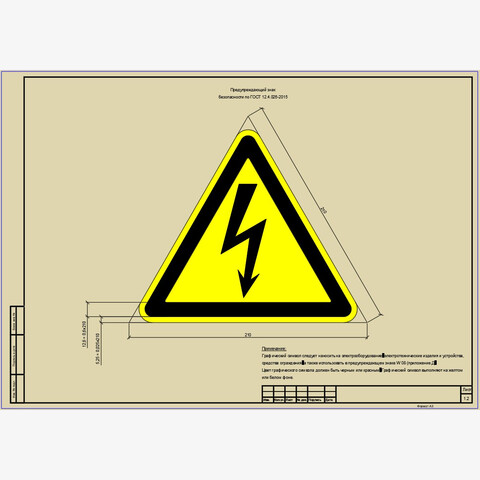

    ГОСТ 12.4.026‑2015: предупреждающий знак безопасности

    Тот же стандарт определяет требования к специальному предупреждающему знаку, который размещается в зонах с риском поражения электрическим током. Особенности знака:

    • выполняет функцию визуального предупреждения персонала об опасности;
    • используется на оборудовании, щитах, ограждениях и в местах с повышенным риском;
    • имеет чётко прописанные параметры формы, цвета и пропорций — это гарантирует его узнаваемость и соответствие нормам охраны труда;
    • дополняет символ напряжения, усиливая меры безопасности на объекте.

    Оба элемента — и символ напряжения, и предупреждающий знак — играют важную роль в обеспечении безопасности и стандартизации технической документации. Их корректное применение в среде AutoCAD позволяет создавать понятные, информативные и нормативные чертежи.

    Форматы файлов:

    • AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

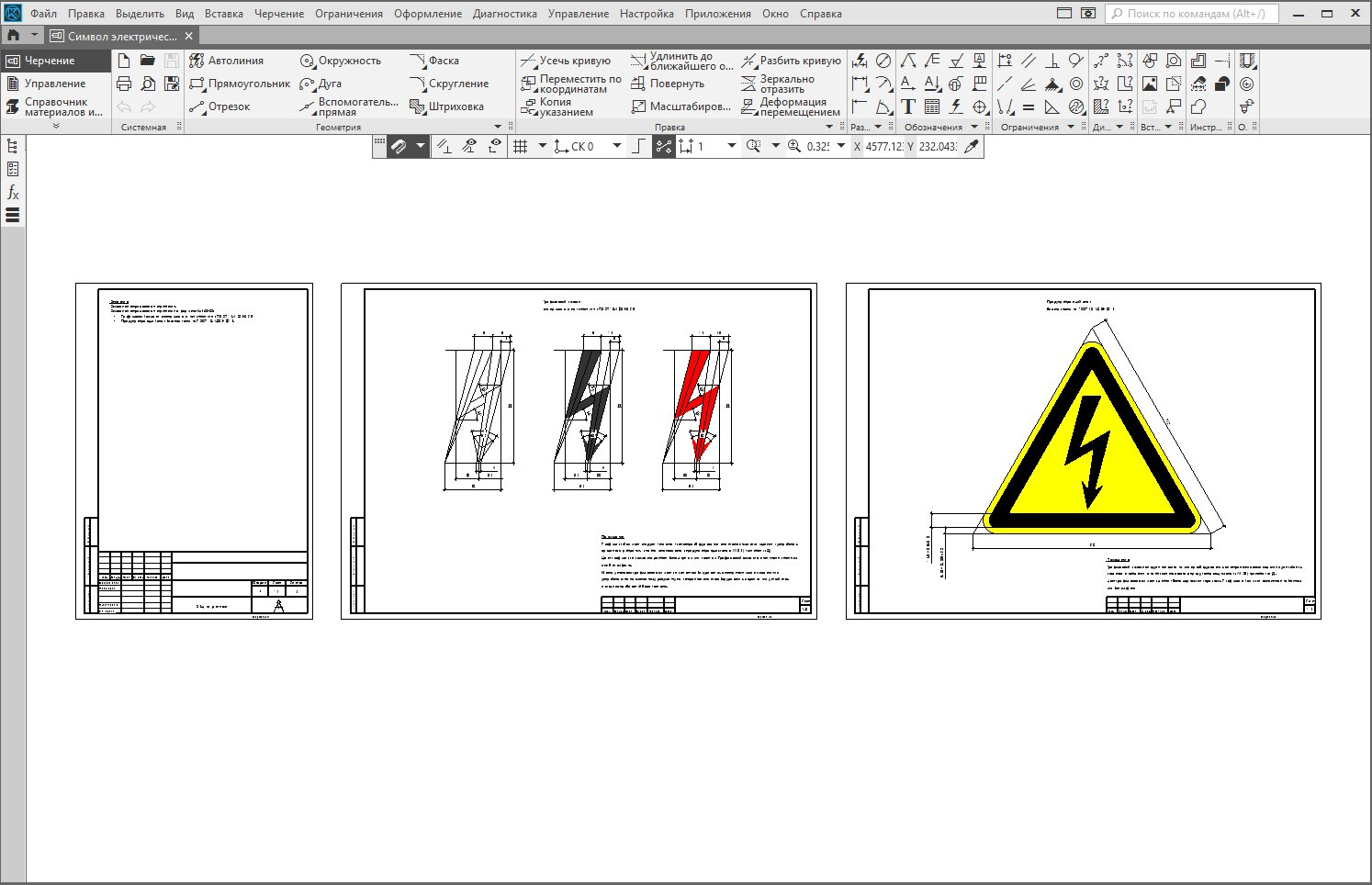

    • КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

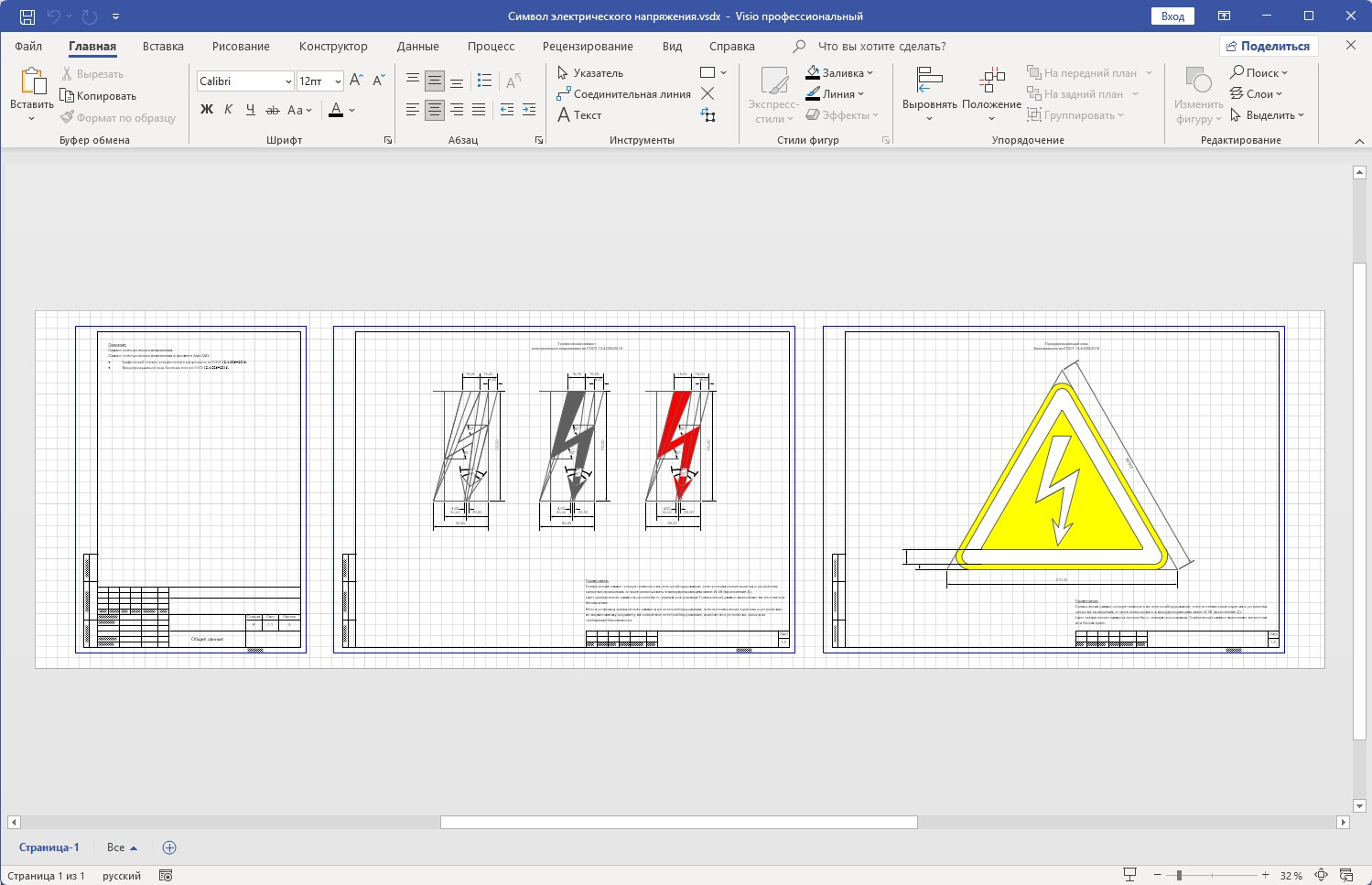

    • MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
