Чертеж ящика для перевозки бутылей

Конструкция для перевозки бутылей с серной кислотой по ГОСТ 667‑73

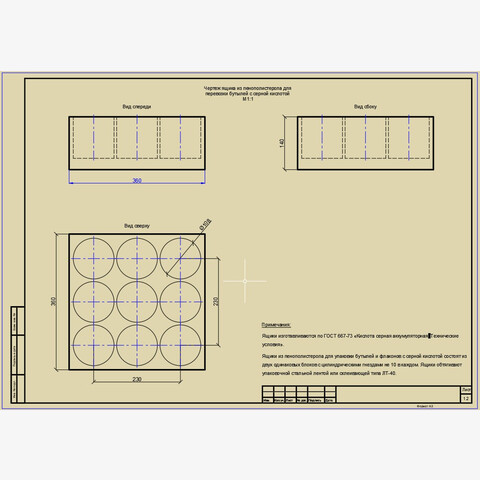

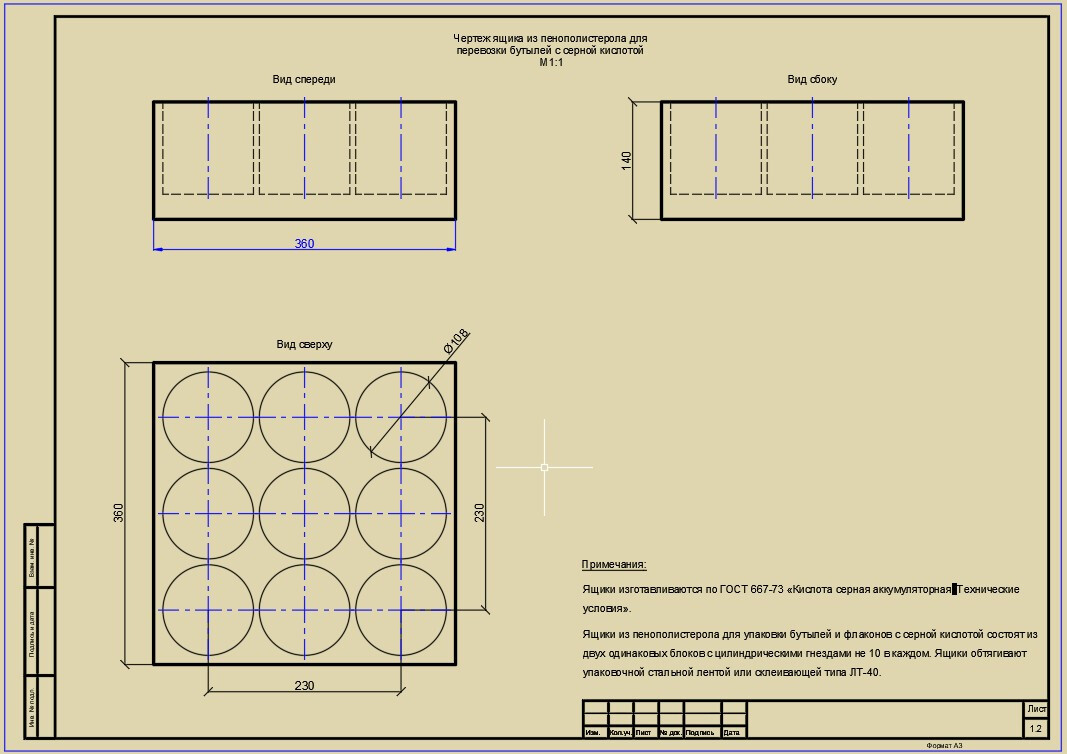

Представляем инженерный чертёж специализированного ящика из пенополистирола, спроектированного для безопасной транспортировки бутылей с серной кислотой. Проект выполнен с соблюдением отраслевых стандартов и требований к хранению и перевозке химически агрессивных сред.

Параметры чертежа:

• масштаб: 1:1 (полная детализация);
• набор проекций: все основные виды конструкции;
• размеры: точные, с допусками;
• нормативная база: ГОСТ 667‑73;
• приложение: технические условия изготовления и эксплуатации.

Форматы файлов:

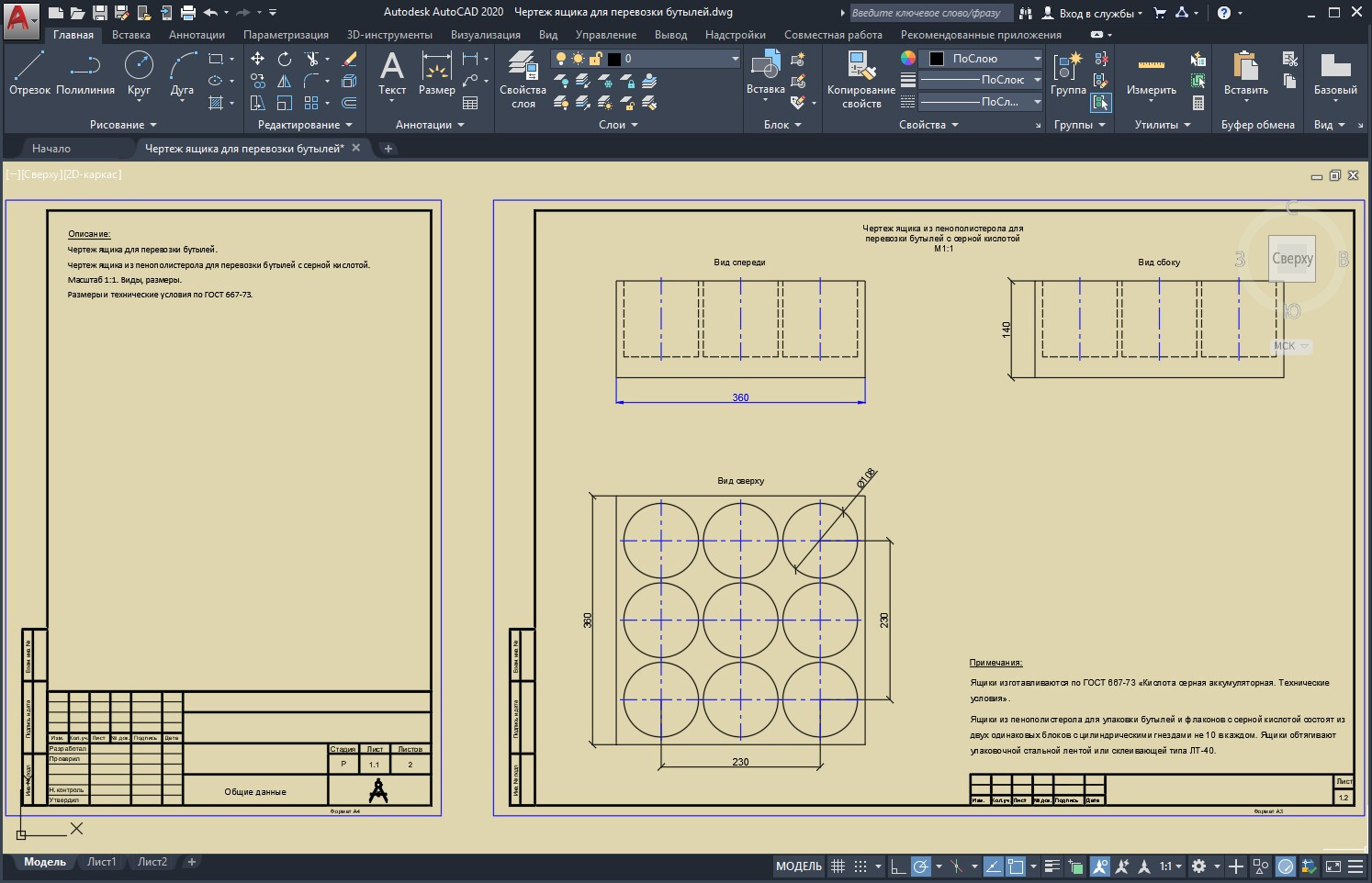

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

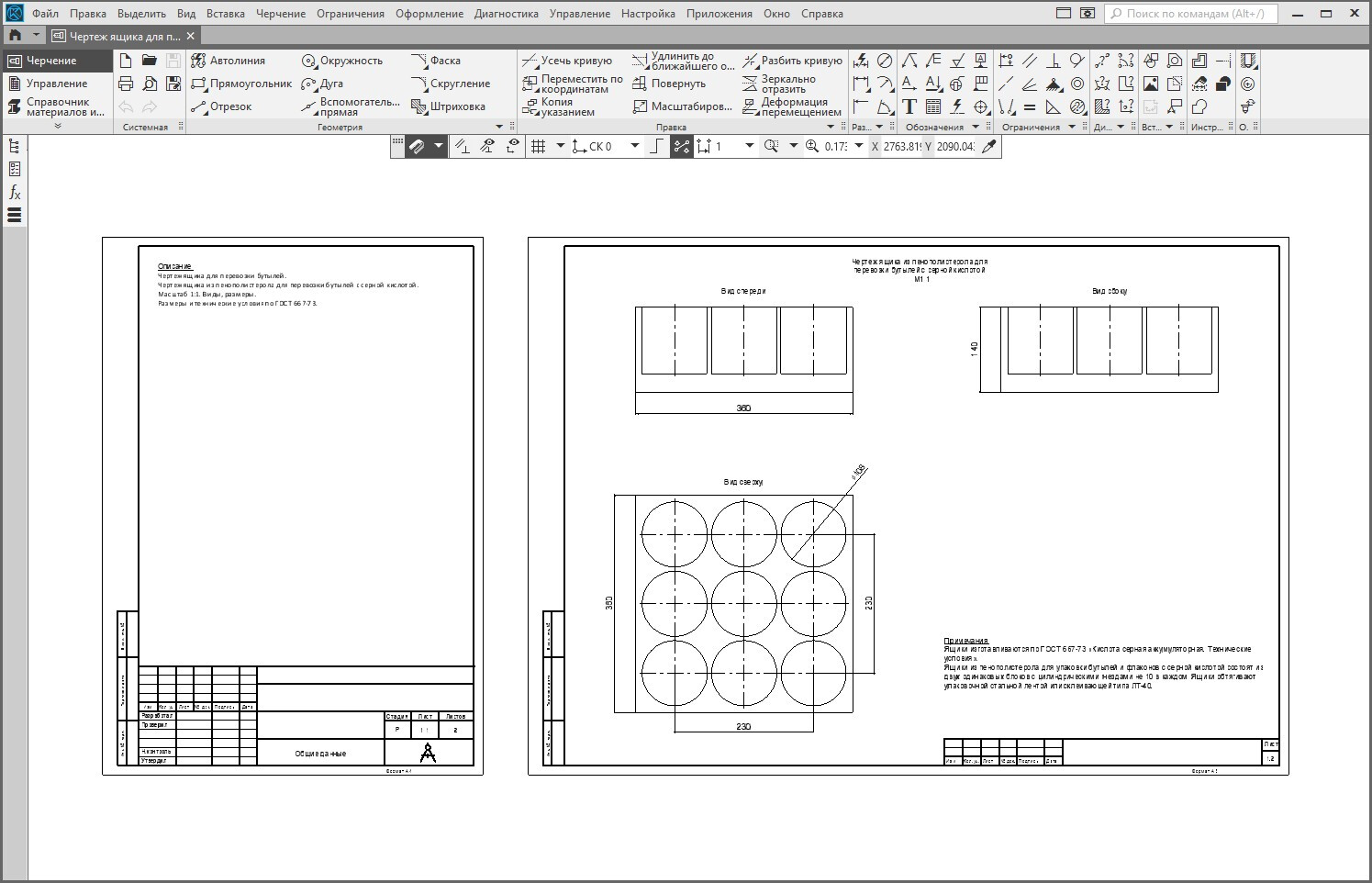

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

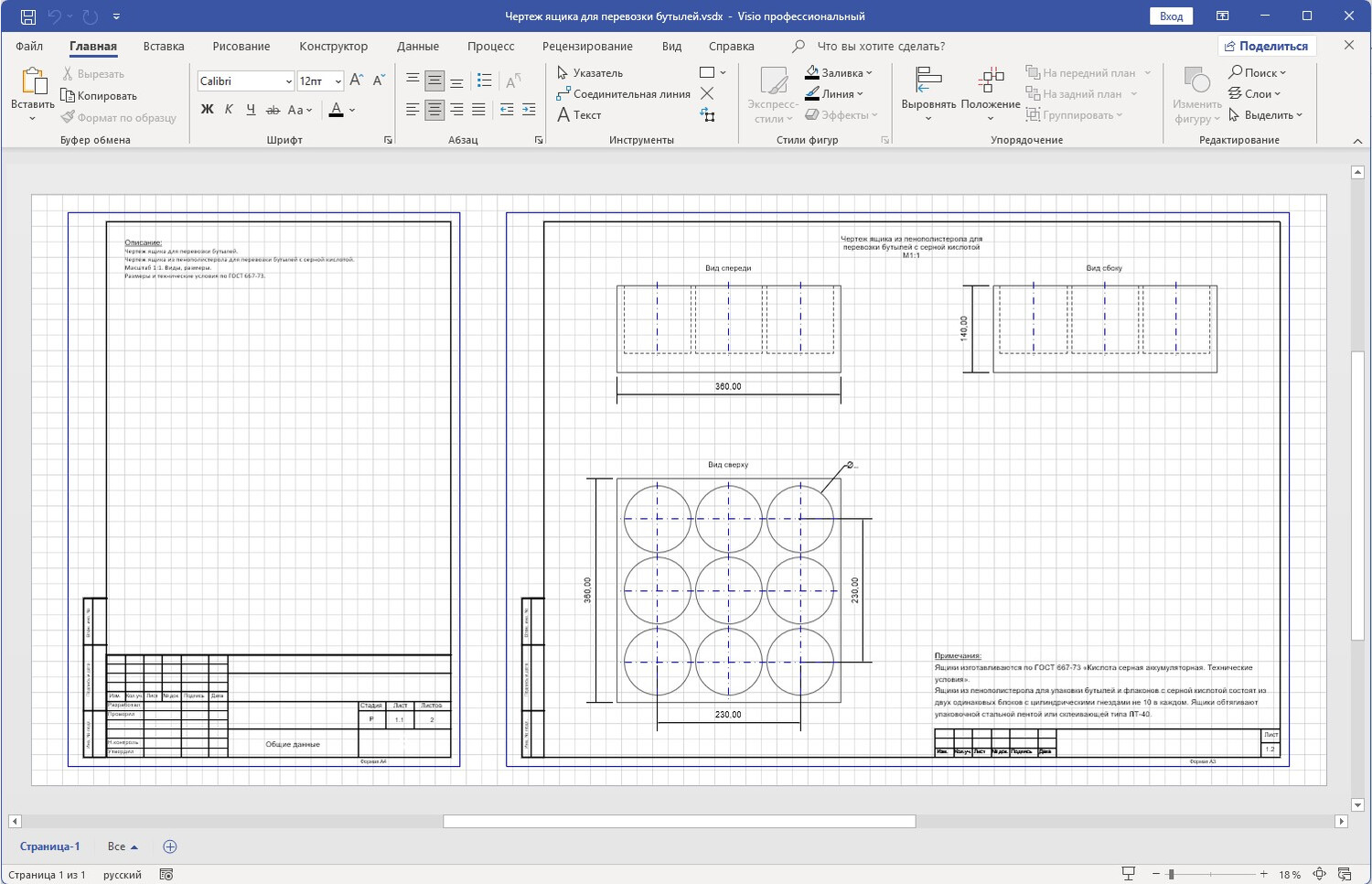

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
