Чертеж стеллажа для АКБ

Основные характеристики конструкции

Представлен чертёж специализированного стеллажа, предназначенного для размещения аккумуляторных батарей (АКБ). Конструкция выполнена из дерева и имеет простую, но функциональную компоновку: она однорядная и одноярусная — это обеспечивает удобный доступ к аккумуляторам и упрощает монтаж.

Габаритные параметры

Размеры стеллажа тщательно подобраны для эффективного использования пространства при сохранении надёжности конструкции:

• ширина — 295 мм;
• длина — 3000 мм.

Нормативная документация и маркировка

Изделие соответствует требованиям отраслевого стандарта ОСТ 45.85‑96. Модель имеет маркировку ДС‑1‑1 295×3000, которая отражает тип конструкции и её габариты.

Особенности чертежа стеллажа для АКБ

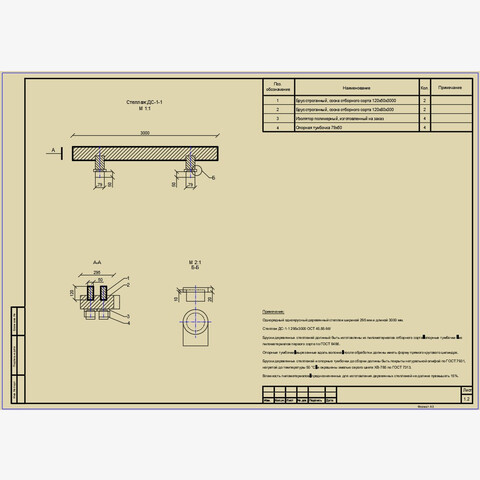

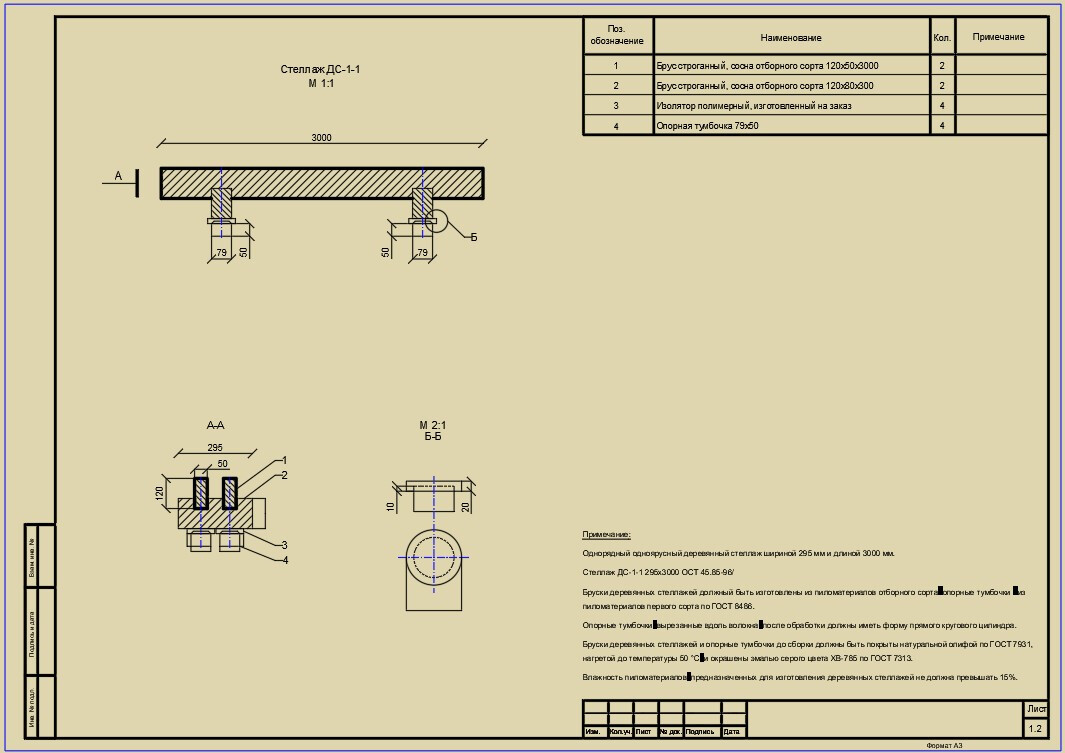

Чертёж выполнен в натуральную величину — масштаб 1:1. В документе представлены:

• основные виды изделия;
• необходимые разрезы, позволяющие детально изучить внутреннюю структуру и узлы соединения элементов конструкции.

Форматы файлов:

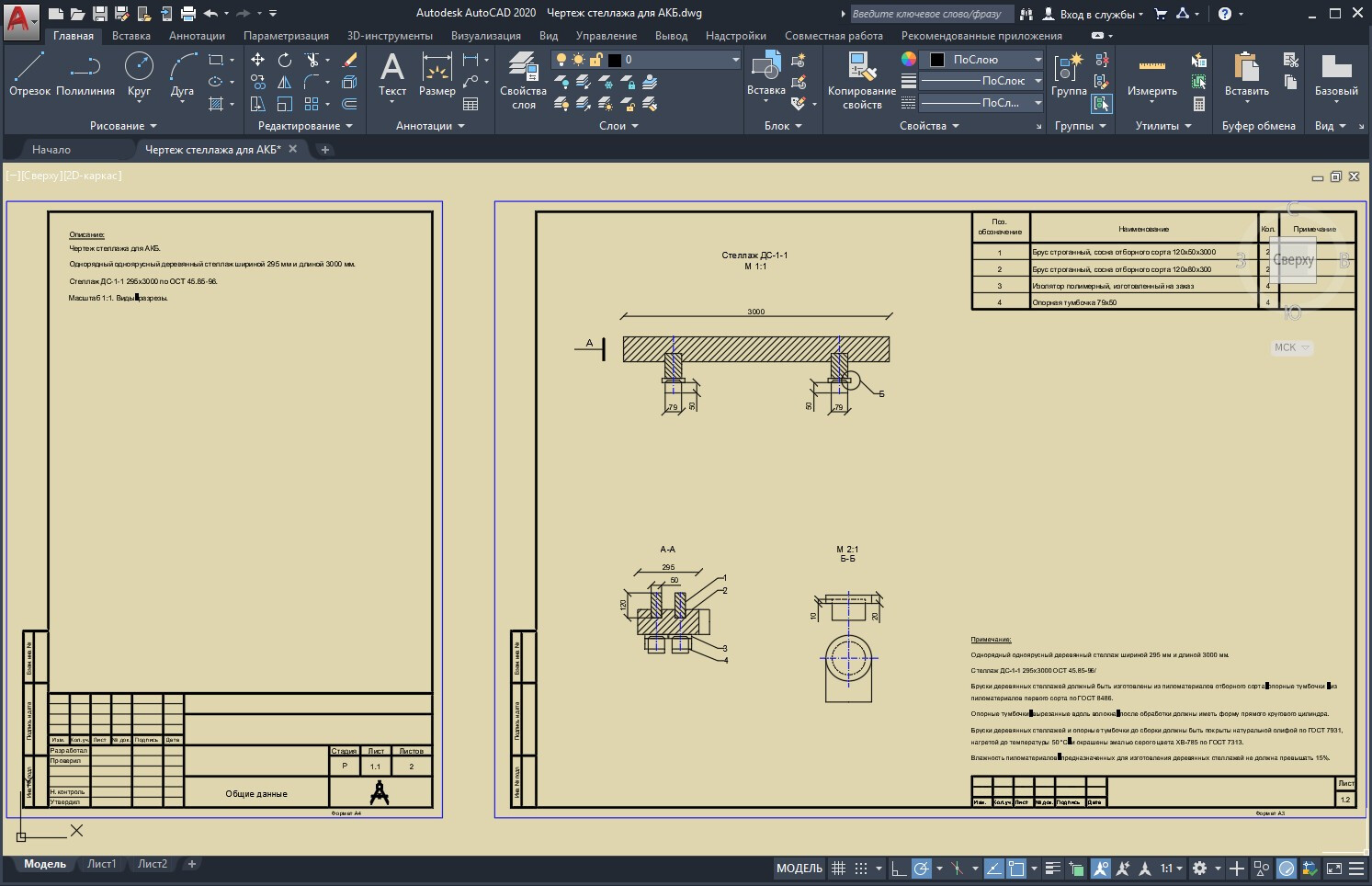

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

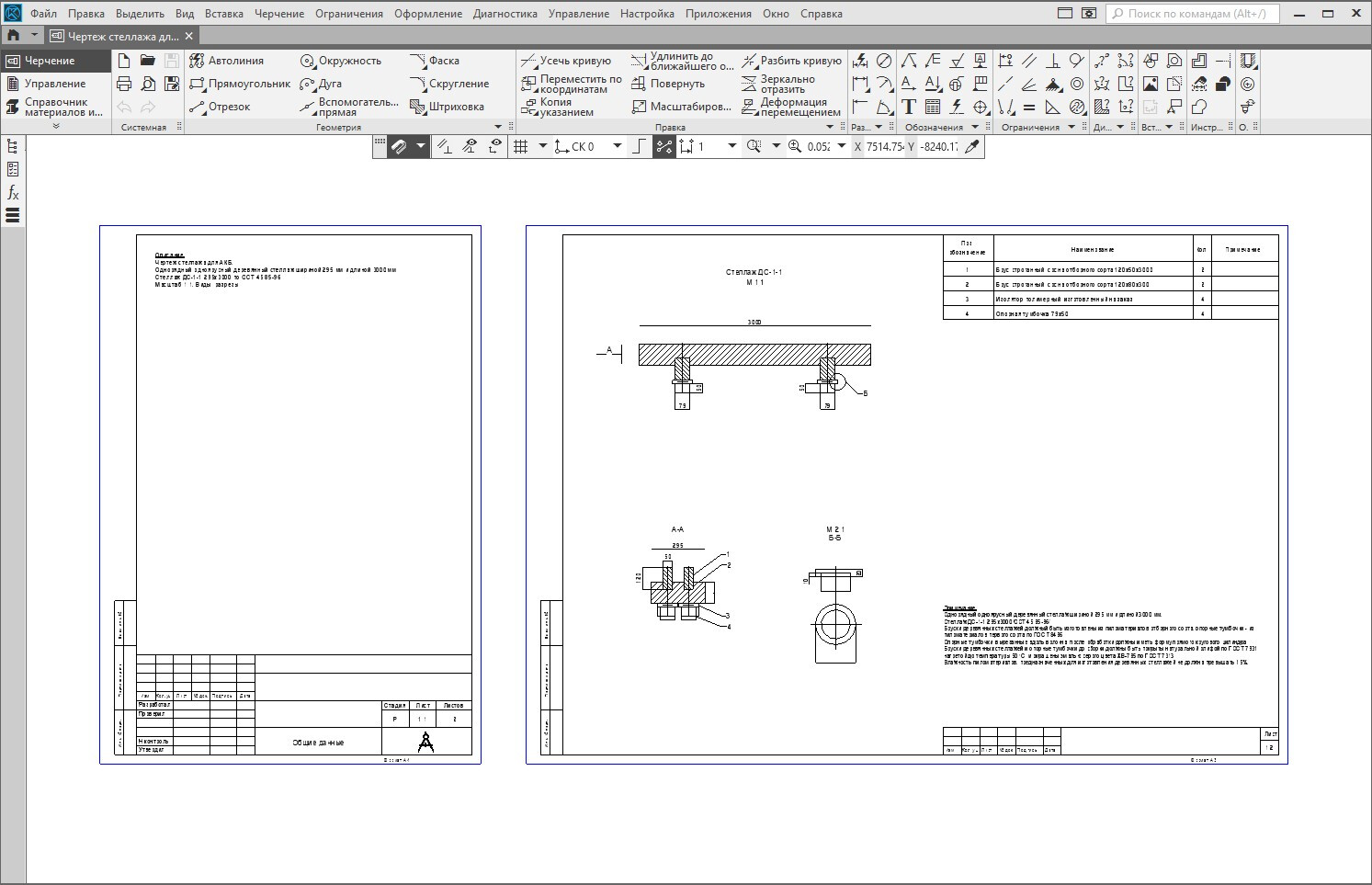

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

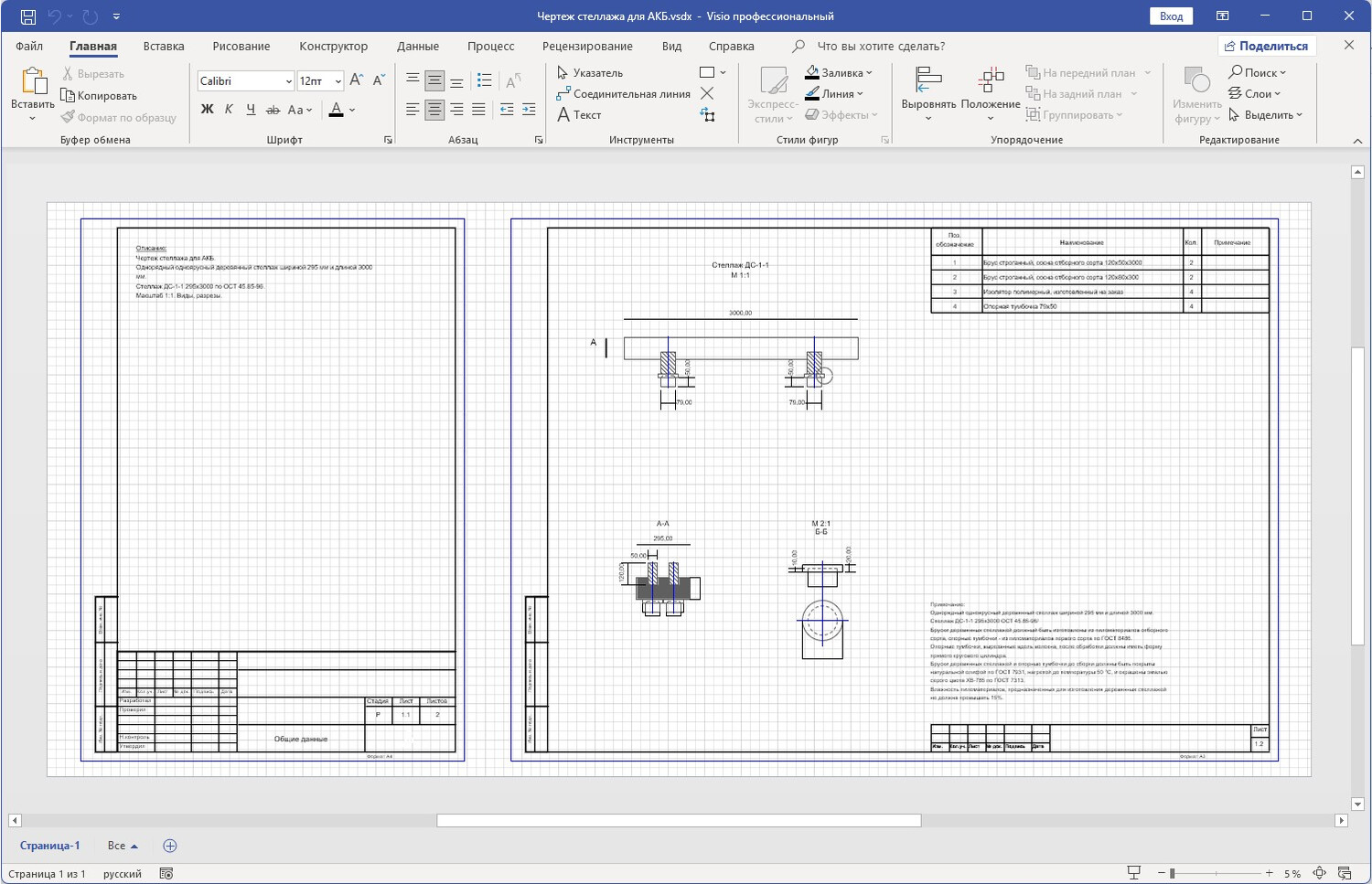

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
