Приводы и исполнительные механизмы: стандарты и обозначения

Что такое привод (actuator) и его назначение

Привод или исполнительный механизм (с английского переводится одинаково – actuator) представляет собой техническое устройство, обеспечивающее движение запирающего/отпирающего элемента (регулирующего органа) арматуры. Помимо перемещения, он способен создавать необходимое усилие, гарантирующее герметичность затвора. В зависимости от типа энергопотребления различают несколько разновидностей приводов:

• ручной;
• электрический;
• электромагнитный;
• гидравлический;
• пневматический;
• комбинированный (сочетающий разные типы энергии).

Стандарты для условных обозначений приводов

В современной нормативно-технической документации (НТД) применяются различные государственные и международные стандарты, регламентирующие условные обозначения исполнительных механизмов и элементов привода. Рассмотрим ключевые из них.

ГОСТ 21.208‑2013 устанавливает правила графического представления исполнительных механизмов. Особое внимание уделяется указанию направления воздействия — это позволяет однозначно интерпретировать функциональное назначение устройства на схемах и чертежах.

ГОСТ 21.205‑2016 детализирует классификацию элементов привода по двум основополагающим критериям:

• по виду привода и способу регулирования (определяет, каким образом осуществляется управление арматурой — механическим, электрическим, пневматическим, гидравлическим или комбинированным способом);
• по характеру действия и реакции на прекращение подачи энергии (выделяются нормально‑открытые, нормально‑закрытые устройства, а также механизмы, фиксирующие положение элемента при отключении питания).

Отдельный блок требований содержится в ГОСТ Р МЭК 60617‑DB‑12M‑2015, который вводит градацию механизмов по функциональному назначению и условиям эксплуатации:

• общие (базовые) механизмы — стандартные устройства без специальных защитных функций;
• аварийные — предусмотренные для работы в нештатных ситуациях;
• защищённые — оснащённые дополнительными средствами защиты от внешних воздействий;
• приводимые в действие определённым типом воздействия — устройства, активируемые строго заданным способом (например, ручным, электрическим или механическим импульсом).

В СТО НП «АВОК» 1.05–2006 «Условные графические обозначения в проектах отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения» обозначения приводов приведены в Приложении 5, Таблица 5.2.

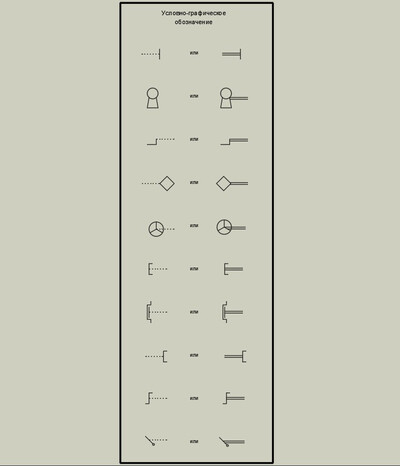

Примеры условных обозначения приводов:

Например, самый распространённый символ обозначающий привод – это прописная буква «М» в окружности, в соответствии с НТД означает: исполнительный механизм, приводимый в действие электромотором.

В ГОСТ Р МЭК 60617-DB-12M-2015 присутствует большое количество обозначений исполнительных механизмов, приводимый в действие, специфическим типом воздействия, например: привод, приводимый в действие датчиком относительной влажности; привод, приводимый в действие потоком газа; привод, приводимый в действие касание и др.

Загрузка условно‑графических обозначений

Вы можете загрузить комплекты условно‑графических обозначений, необходимых для обозначения исполнительных механизмов (приводов). Доступные форматы файлов: AutoCAD; КОМПАС; MS Visio.

Для получения материалов воспользуйтесь ссылками, размещёнными в тексте данной статьи, либо обратитесь к прилагаемому списку:

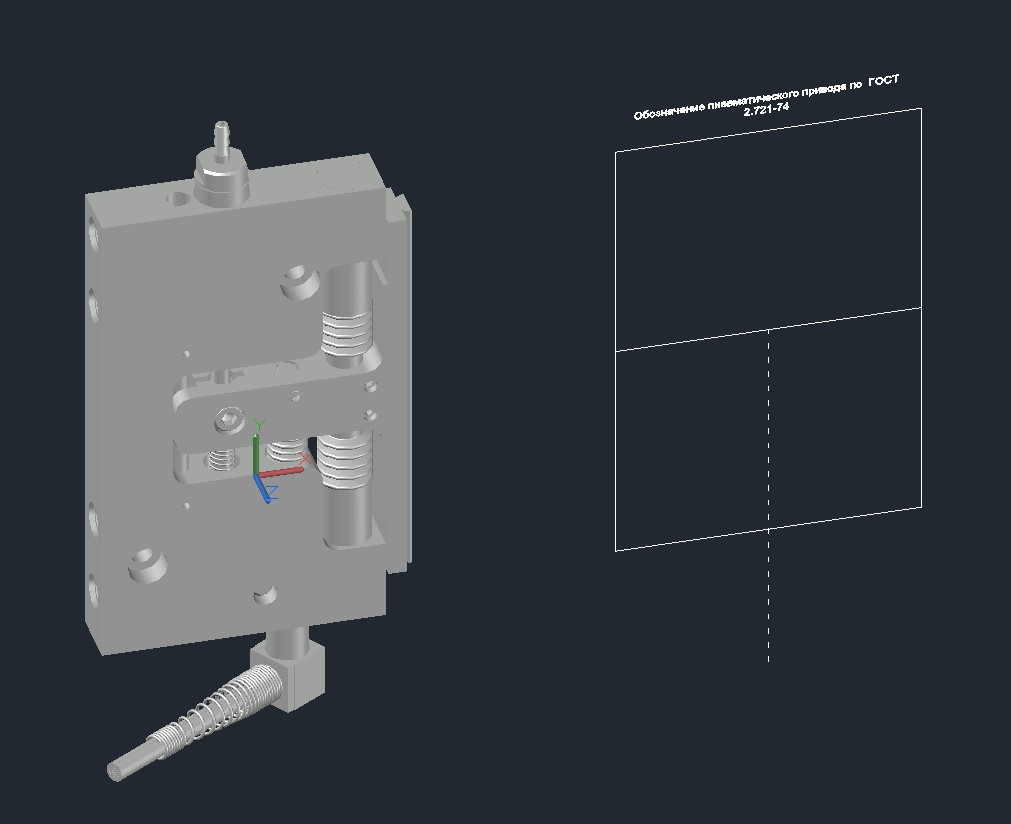

• Обозначения по ГОСТ 2.721-74;
• Обозначения по ГОСТ 21.208-2013;
• Обозначения по ГОСТ 21.205-2016;
• Обозначения по ГОСТ Р МЭК 60617-DB-12M-2015;
• Обозначения по АВОК 1.05-2006.
