Чертеж громкоговорителя 10ГР

Техническая документация на громкоговоритель модели 10ГР включает набор специализированных чертежей, обеспечивающих полное представление об устройстве и порядке его монтажа. Каждый документ содержит необходимые справочные данные: перечень компонентов, сопроводительные примечания, точные размеры и инструкции по установке.

Состав комплекта чертежей громкоговорителя

В комплект входят следующие графические документы:

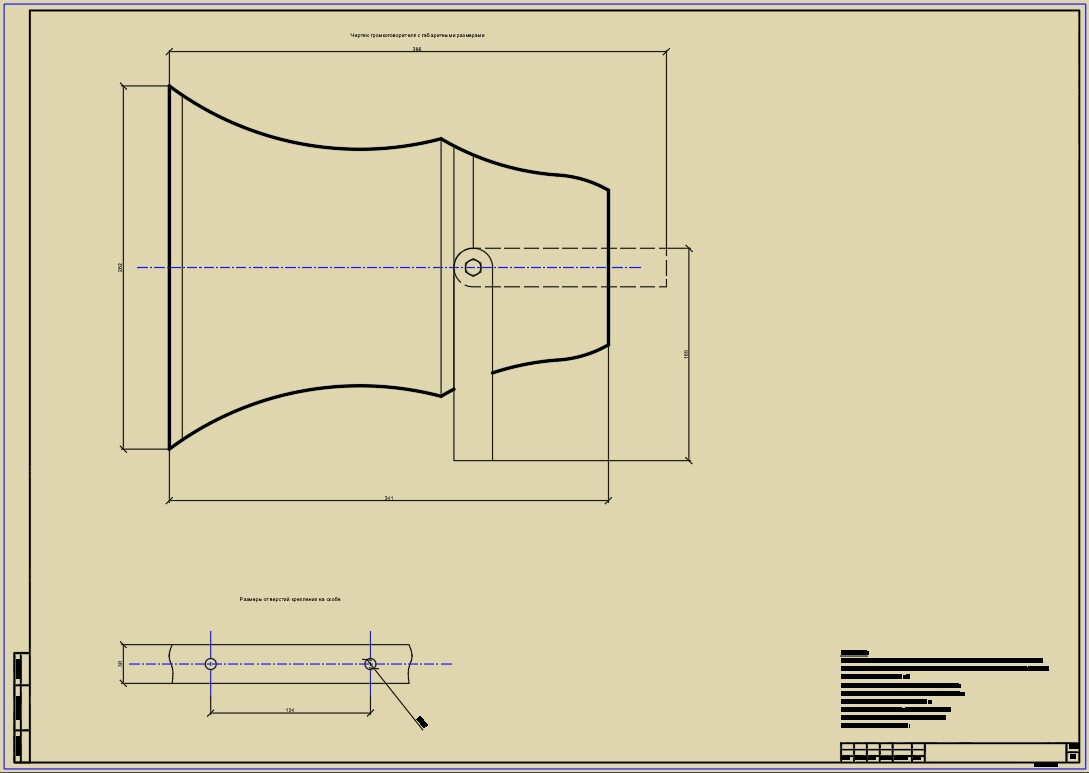

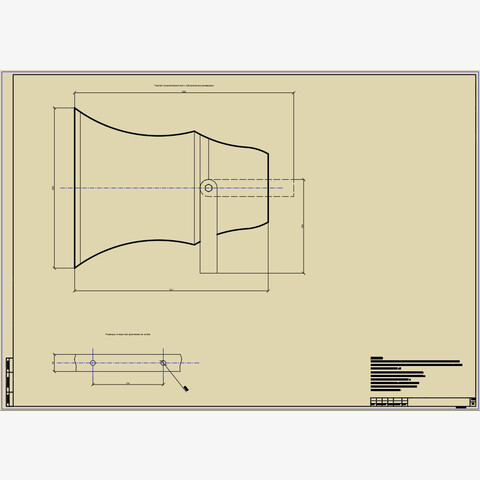

Общий чертёж с габаритными размерами

Демонстрирует внешний вид громкоговорителя и фиксирует его основные габариты — длину, ширину и высоту. Служит основой для оценки совместимости устройства с местом установки.

Чертёж скобы с размерами крепёжных отверстий

Детализирует расположение и параметры отверстий на монтажной скобе. Указывает диаметры, межцентровые расстояния и допуски, необходимые для надёжного крепления устройства.

Схема эксплуатационного положения

Иллюстрирует корректное расположение громкоговорителя в рабочем режиме. Отражает ориентацию устройства относительно окружающих конструкций и направление звуковой оси.

Принципиальная электрическая схема

Описывает внутреннюю электрическую цепь громкоговорителя: соединения компонентов, типы используемых элементов и их номиналы. Позволяет оценить электрические характеристики и выполнить подключение к источнику сигнала.

Чертёж монтажа на опоре

Содержит пошаговую инструкцию по установке громкоговорителя на несущей конструкции. Указывает точки крепления, углы наклона (при наличии), а также требования к опорным элементам и вспомогательным материалам.

Форматы файлов:

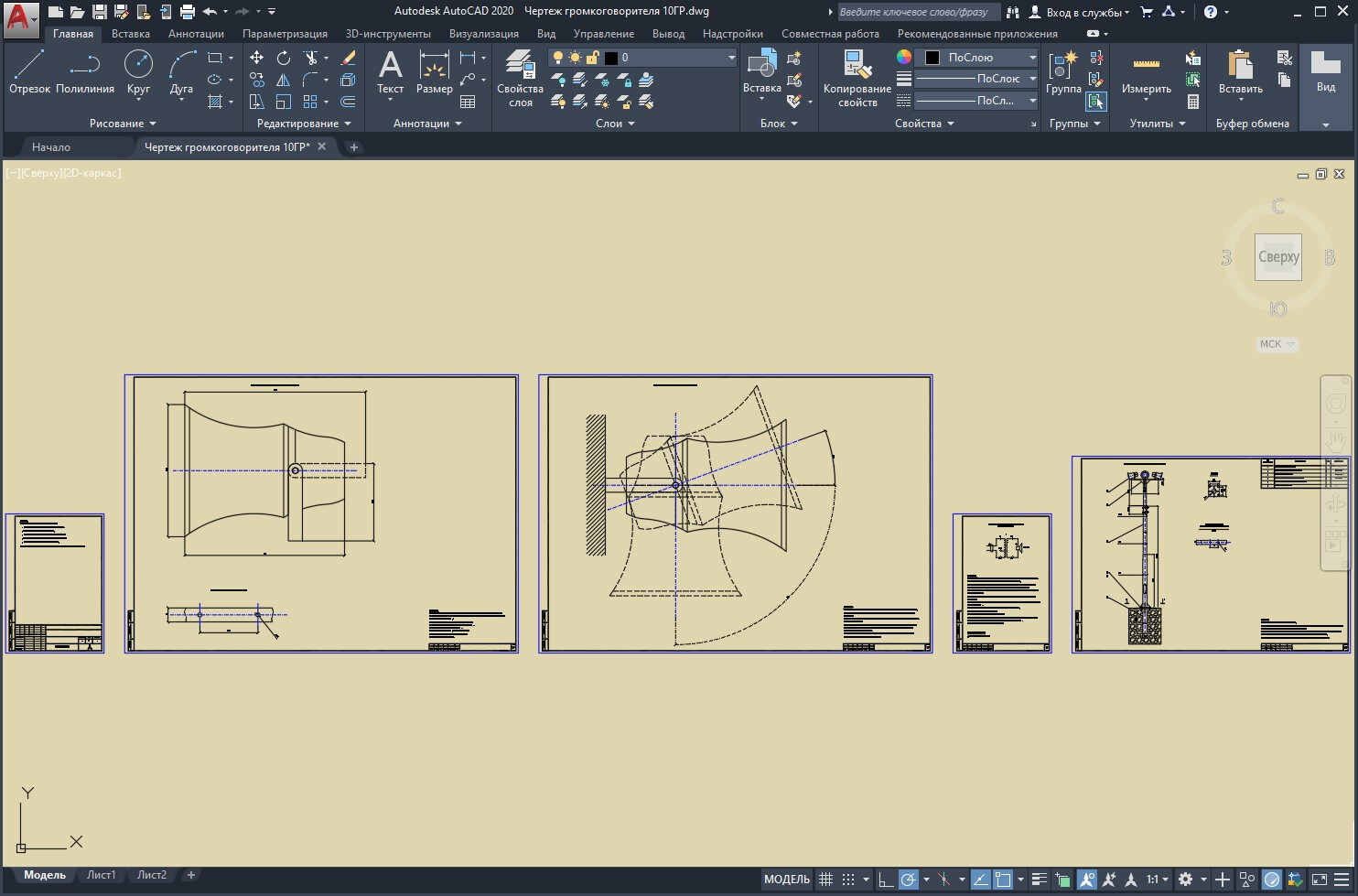

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

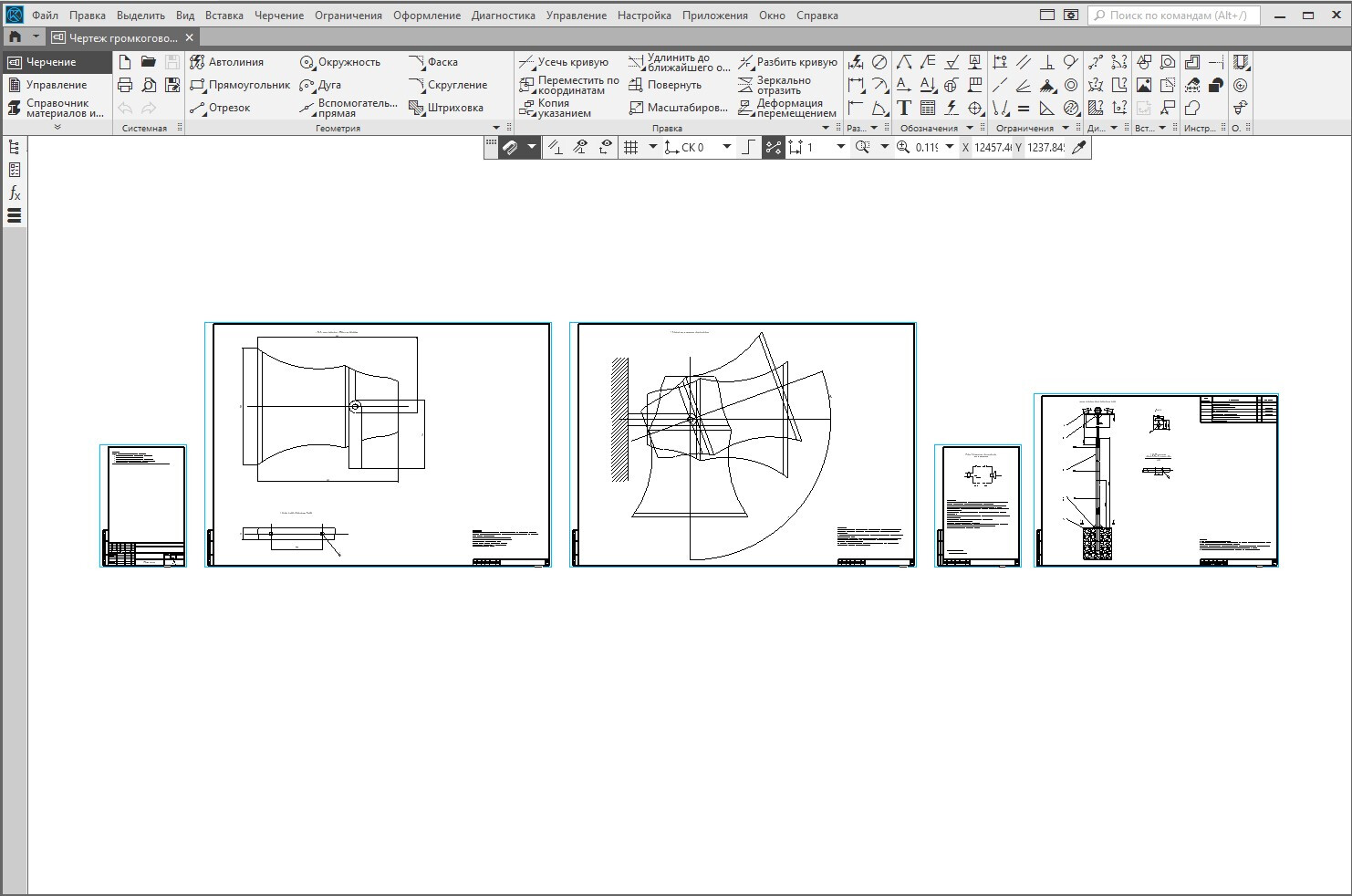

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

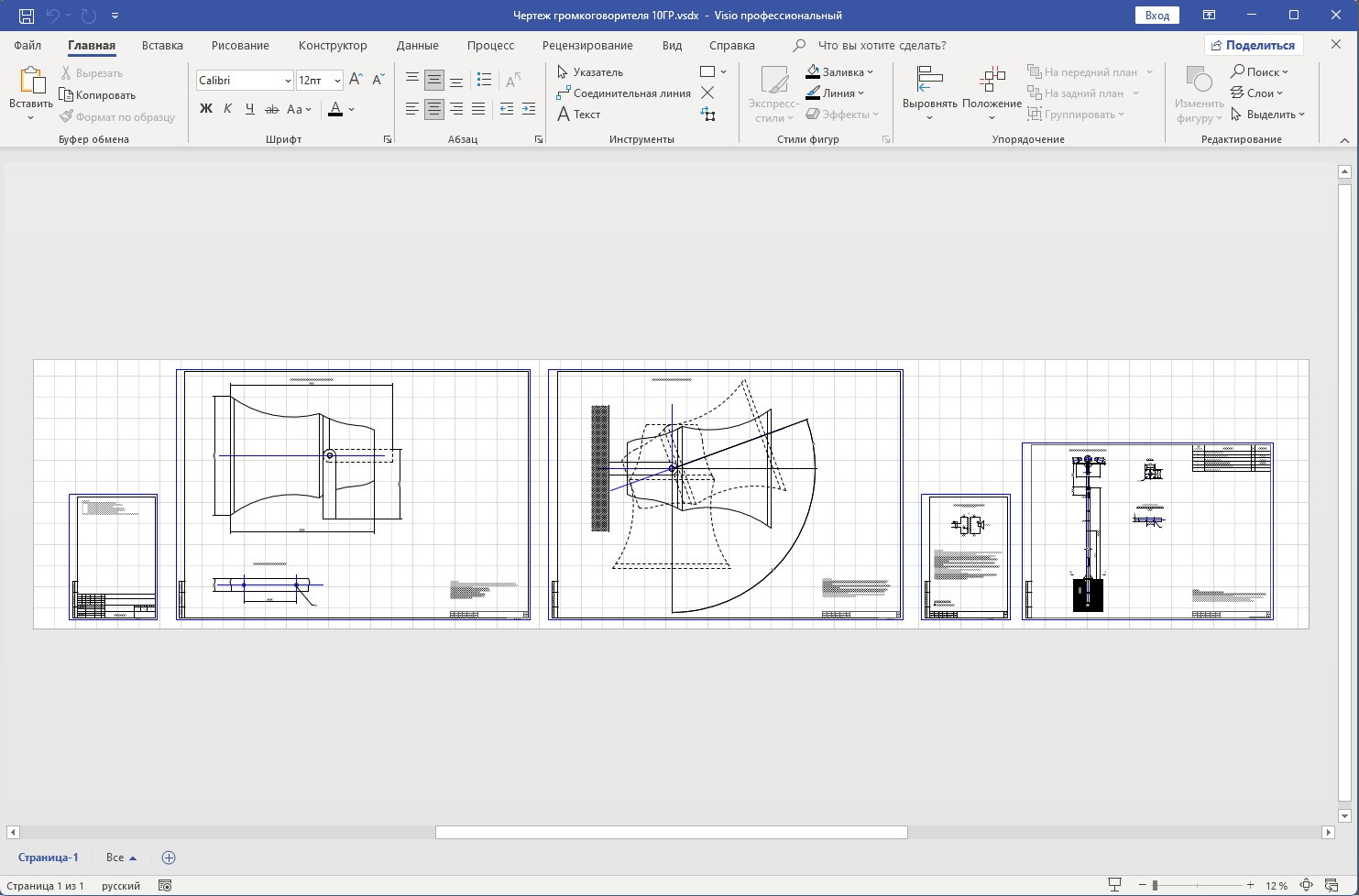

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
