Чертежи малых архитектурных форм
329.00 руб.
Документация по элементам малых архитектурных форм: комплект чертежей
- Автор: BASEcad
- Артикул: АС_0002
- ПО: AutoCAD 2010, КОМПАС 3D v20, MS Visio 2021
- Форматы: dwg, frw, vsdx
- Теги:
Описание
Характеристики
Отзывы
-
Состав комплекта чертежей малых архитектурных форм
В комплект входят детальные чертежи для ряда элементов малых архитектурных форм (МАФ), включая следующие изделия:Перечень конструктивных элементов

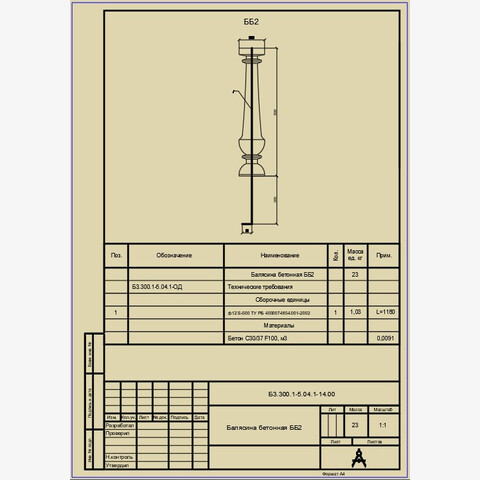

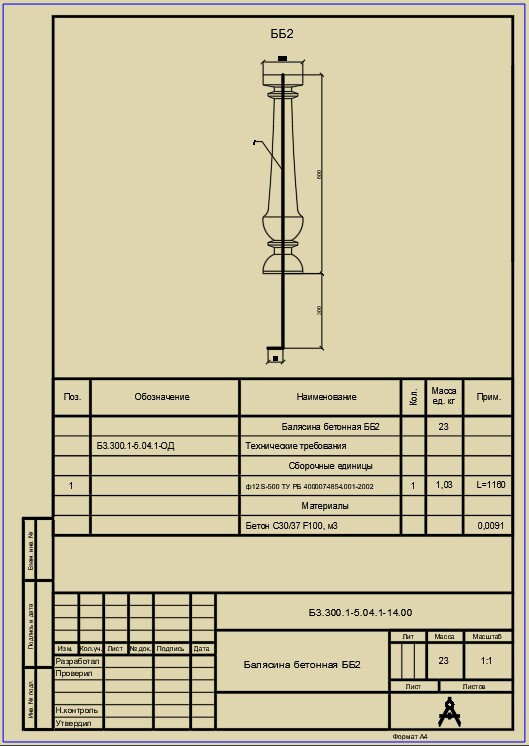

- бетонная балясина;
- парапетная плита;
- бетонный лоток;
- бетонный шар;

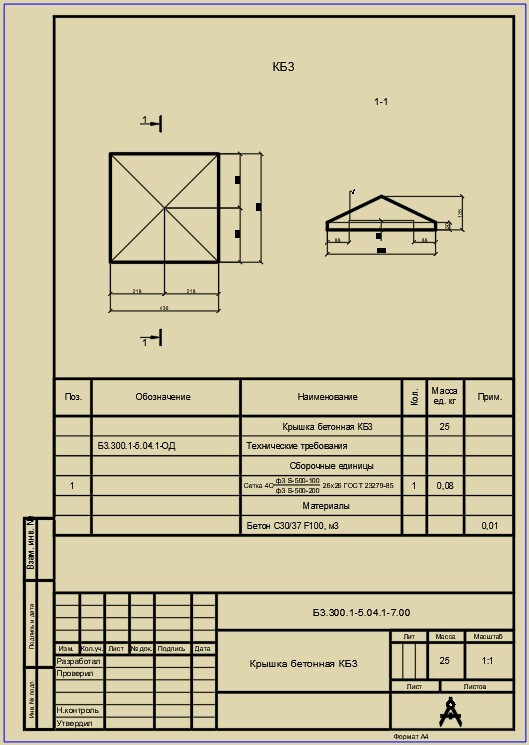

- крышка бетонная (исполнение 1);
- крышка бетонная (исполнение 2).
Нормативная база и параметры документации
Разработанные чертежи опираются на положения нормативного документа — серии Б3.300.1-5.04 «Элементы малых архитектурных форм».
К каждому элементу прилагаются:- точные геометрические размеры;
- полный перечень входящих компонентов;
- свод технических требований к изготовлению и монтажу.
Форматы файлов:

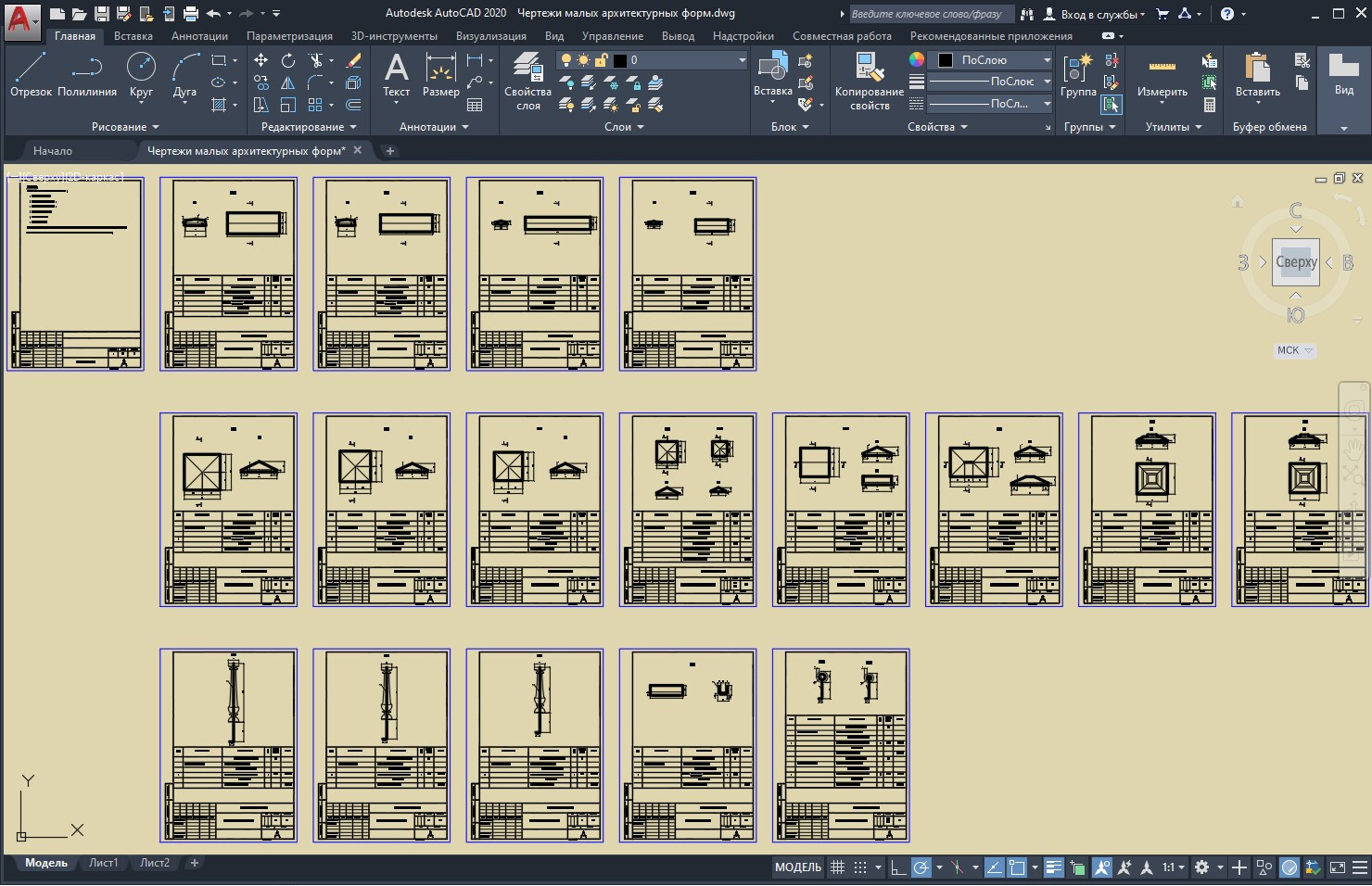

- AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

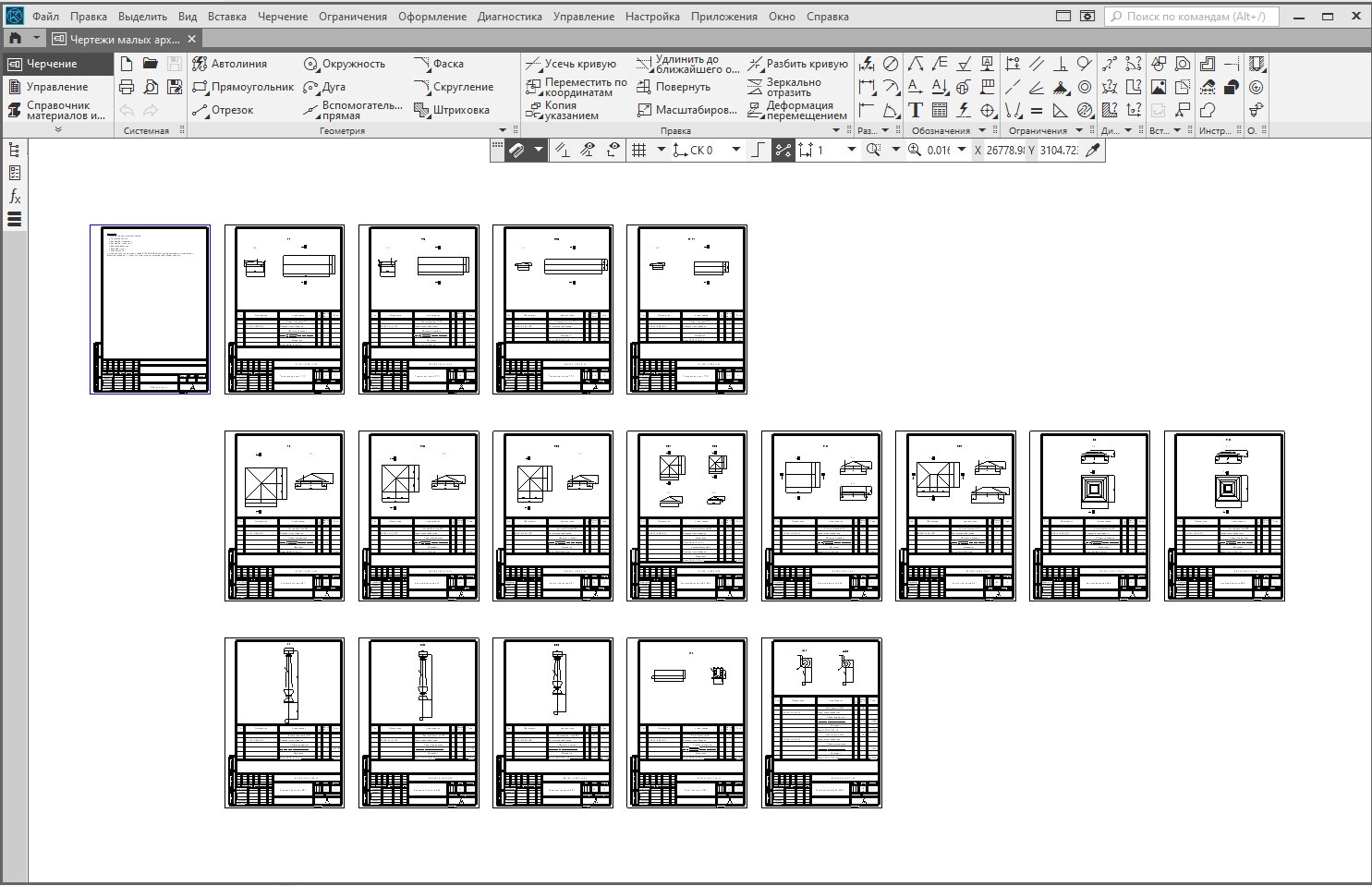

- КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

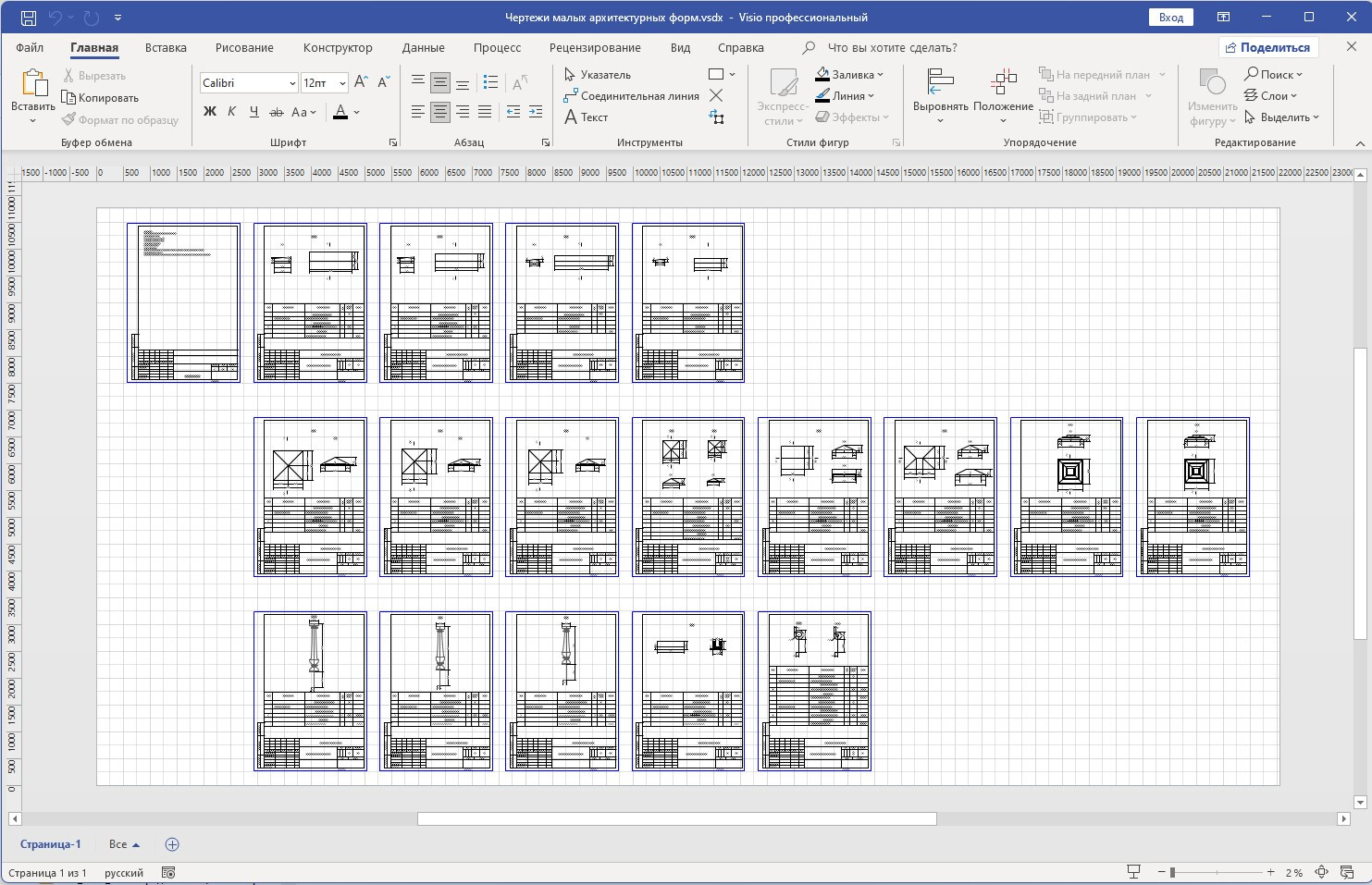

- MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
Просмотреть страницу – «Как скачать?»Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
-
Формат файла: AutoCAD 2010 (dwg) , MS Visio (vsdx) , КОМПАС v20 (frw) Тип файла: технический чертеж -
