Чертежи болтов исполнение 1 по ГОСТ 24379.1-2012

Техническая документация на фундаментные болты разработана в строгом соответствии с требованиями государственного стандарта ГОСТ 24379.1–2012. Представленные чертежи относятся к типу 2, исполнению 1 — это болты с анкерной плитой, предназначенные для надёжного крепления конструкций к фундаменту.

Масштаб и виды чертежей болтов по ГОСТ 24379.1‑2012

Все графические материалы выполнены в натуральном масштабе 1:1, что позволяет детально изучить конструктивные особенности изделий. Комплект чертежей включает два основных вида для каждого типоразмера:

• вид спереди — демонстрирует продольную конфигурацию болта, расположение и форму анкерной плиты, а также общую длину изделия;
• вид сверху — даёт представление о геометрии анкерной плиты и её взаимном расположении относительно стержня болта.

Ассортимент типоразмеров

В линейку фундаментных болтов входят модели с различными диаметрами резьбы и фиксированной длиной 500 мм. Изделия изготовлены из стали марки ВСт3пс2. Ниже представлен перечень доступных вариантов:

Типоразмер 2.1.М16х500

Болт с метрической резьбой диаметром 16 мм и общей длиной 500 мм.

Типоразмер 2.1.М20х500

Модель с увеличенным до 20 мм диаметром резьбы при сохранении длины 500 мм.

Типоразмер 2.1.М24х500

Болт диаметром 24 мм, обеспечивающий повышенную несущую способность без изменения габаритной длины.

Типоразмер 2.1.М30х500

Усиленная модель с резьбой 30 мм для ответственных монтажных работ.

Типоразмер 2.1.М36х500

Изделие диаметром 36 мм, рассчитанное на высокие нагрузки в тяжёлых конструкциях.

Типоразмер 2.1.М42х500

Крупногабаритный болт с резьбой 42 мм для особо прочных креплений.

Типоразмер 2.1.М48х500

Максимальный вариант в линейке — болт диаметром 48 мм, предназначенный для экстремальных нагрузок и массивных сооружений.

Форматы файлов:

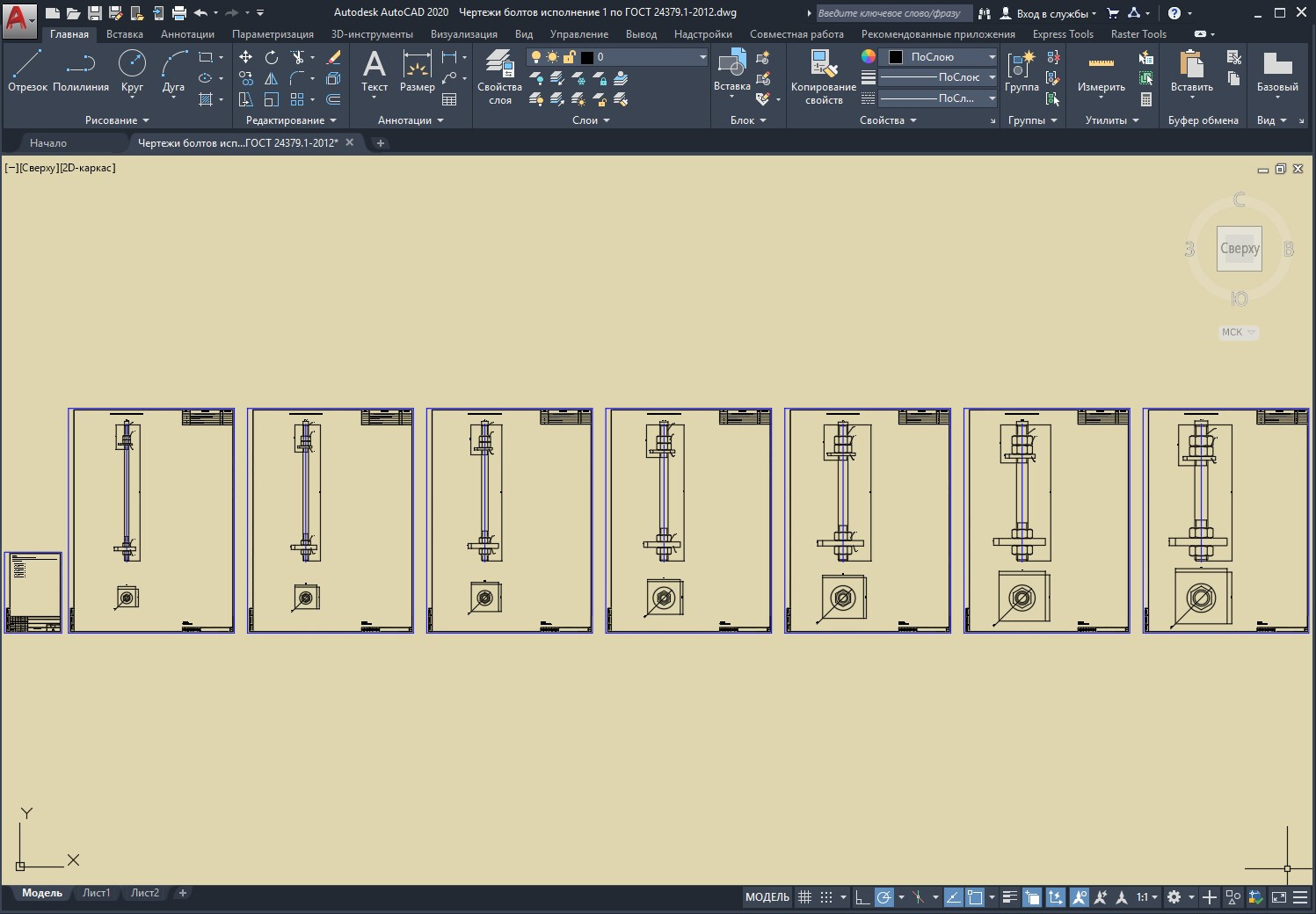

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

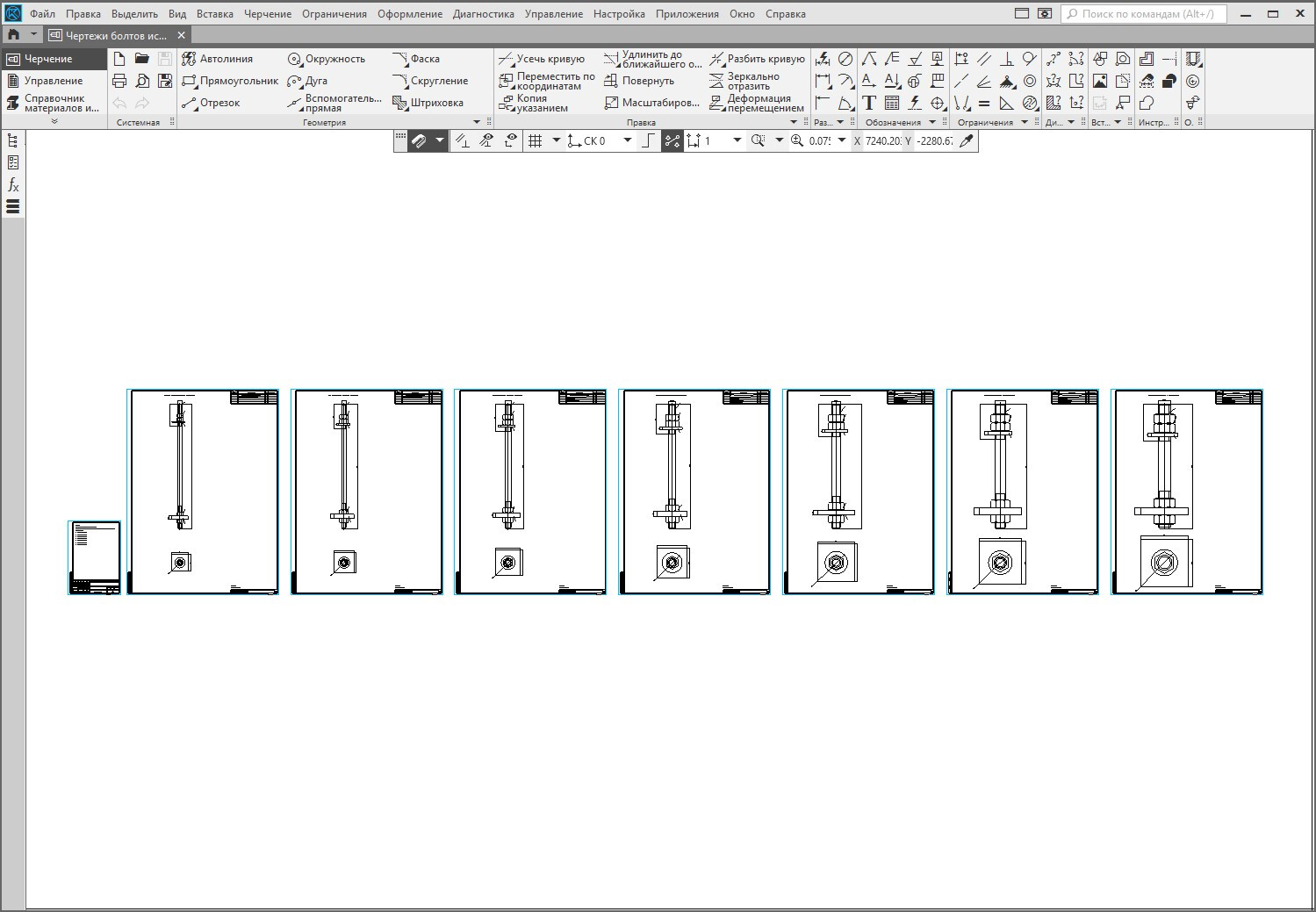

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

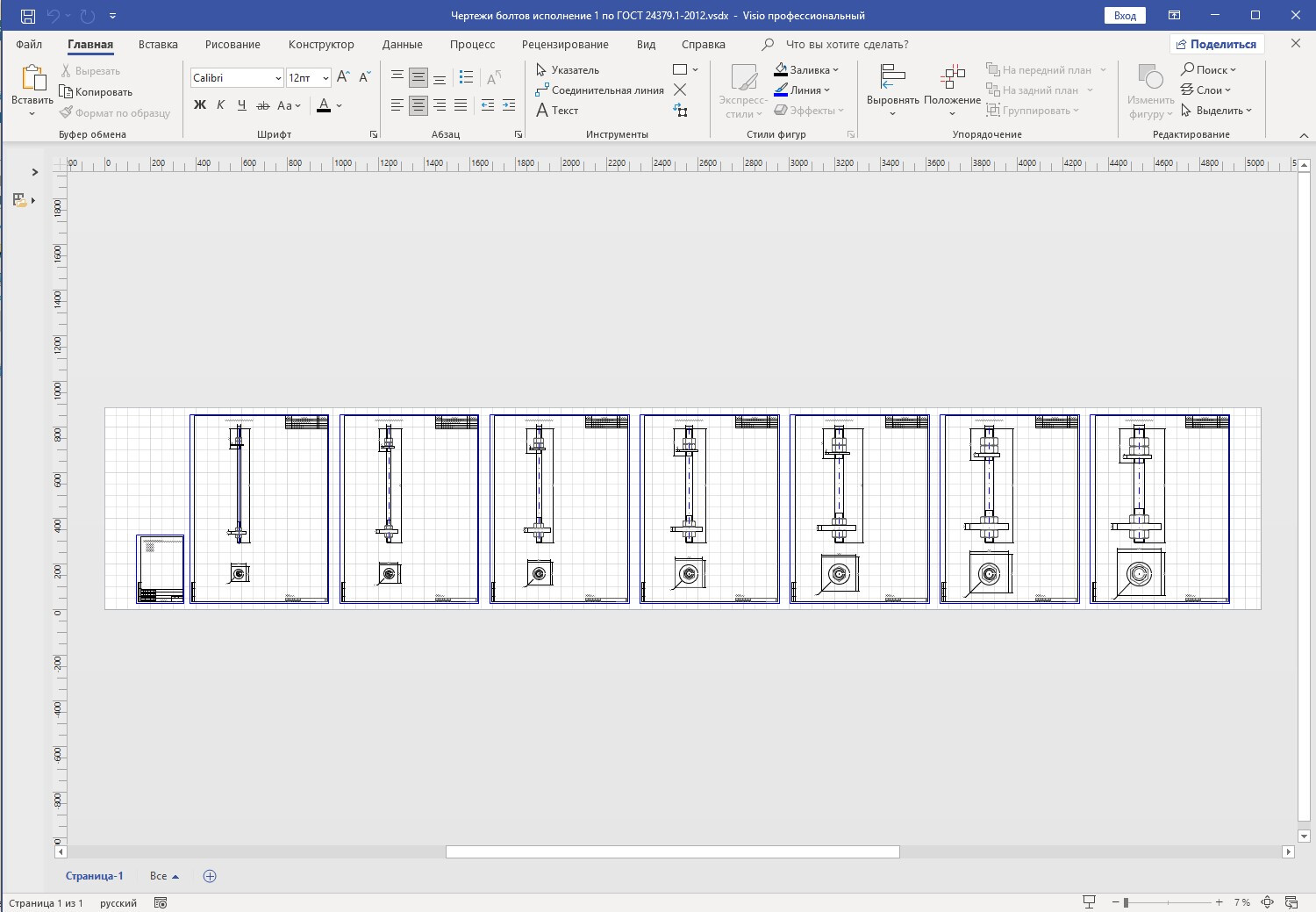

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
