Чертежи ЖБ звеньев ЗКП

Основные характеристики чертежей звеньев труб ЗКП

Представлены сборочные чертежи звеньев средней части водопропускных труб моделей ЗКП1-ЗКП10.

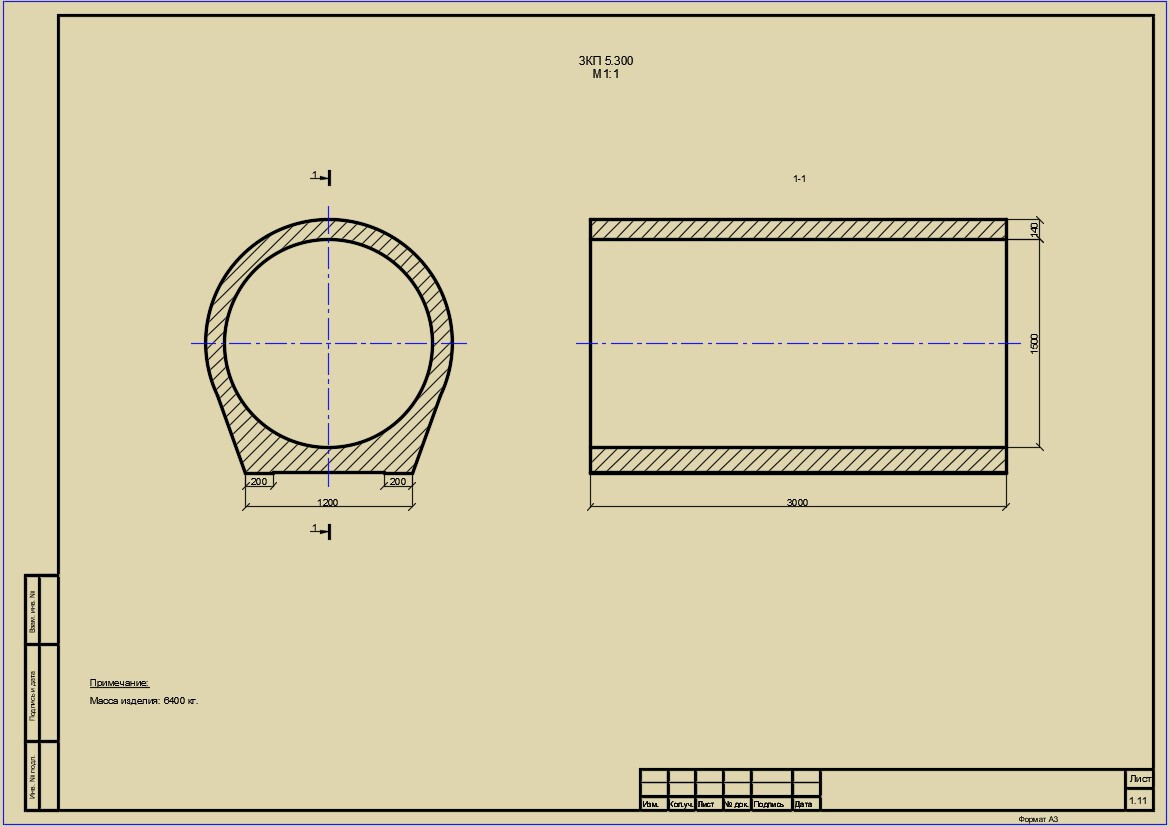

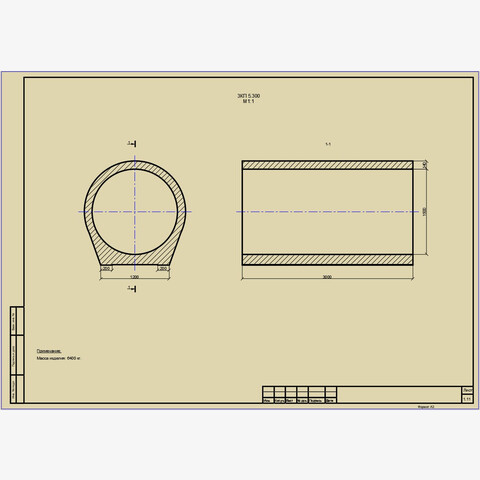

Чертежи выполнены в натуральную величину (масштаб 1:1) и включают два основных вида: фронтальный разрез и боковой профиль. Кроме того, в документации указан вес готового изделия.

Нормативная база разработки

Основой для разработки чертежей послужил официальный нормативный документ -- Серия 3.501.1‑144, Выпуск 1 «Трубы водопропускные круглые железобетонные сборные для железных и автомобильных дорог. Выпуск 1. Индустриальные изделия. Рабочие чертежи».

Форматы файлов:

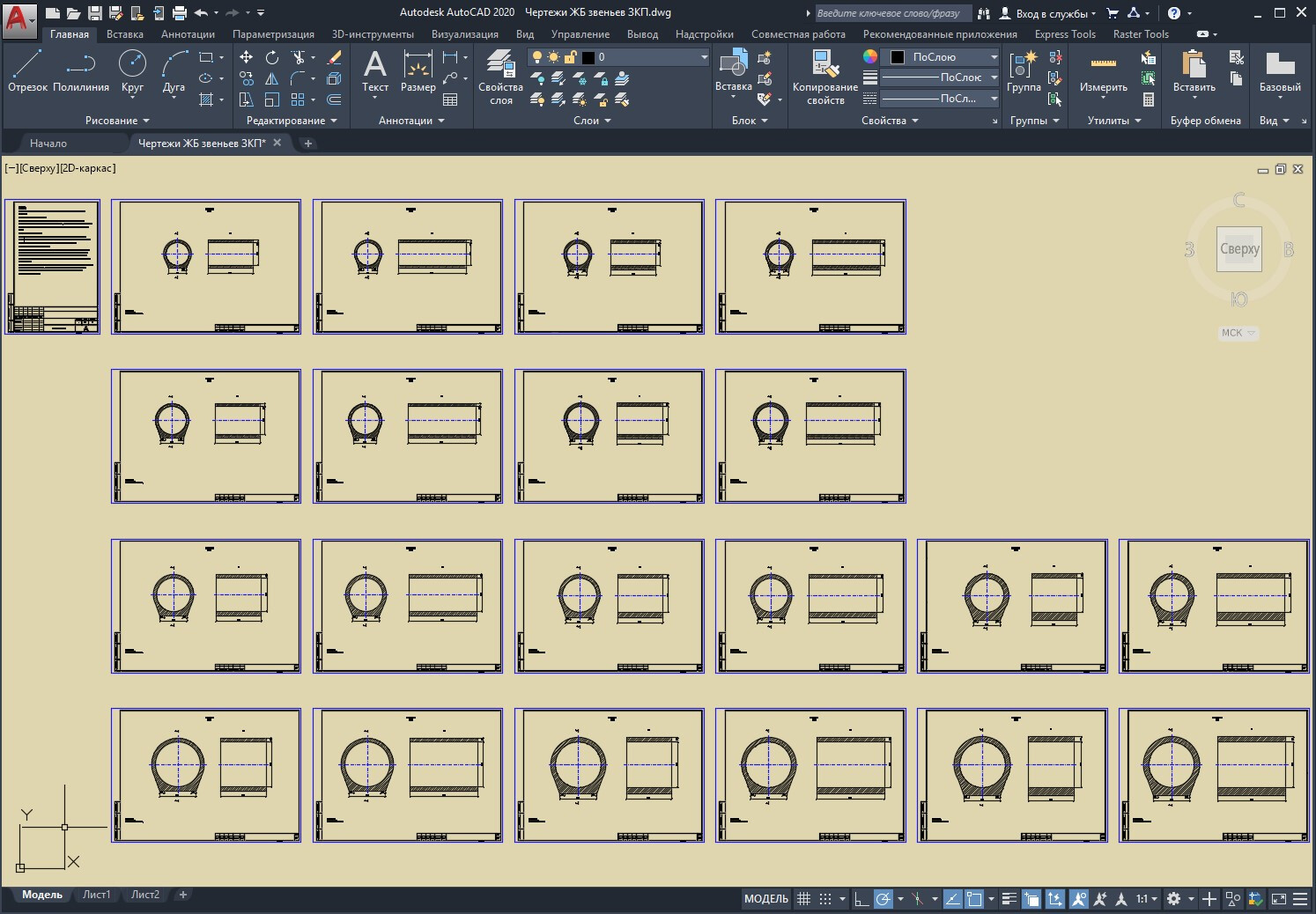

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

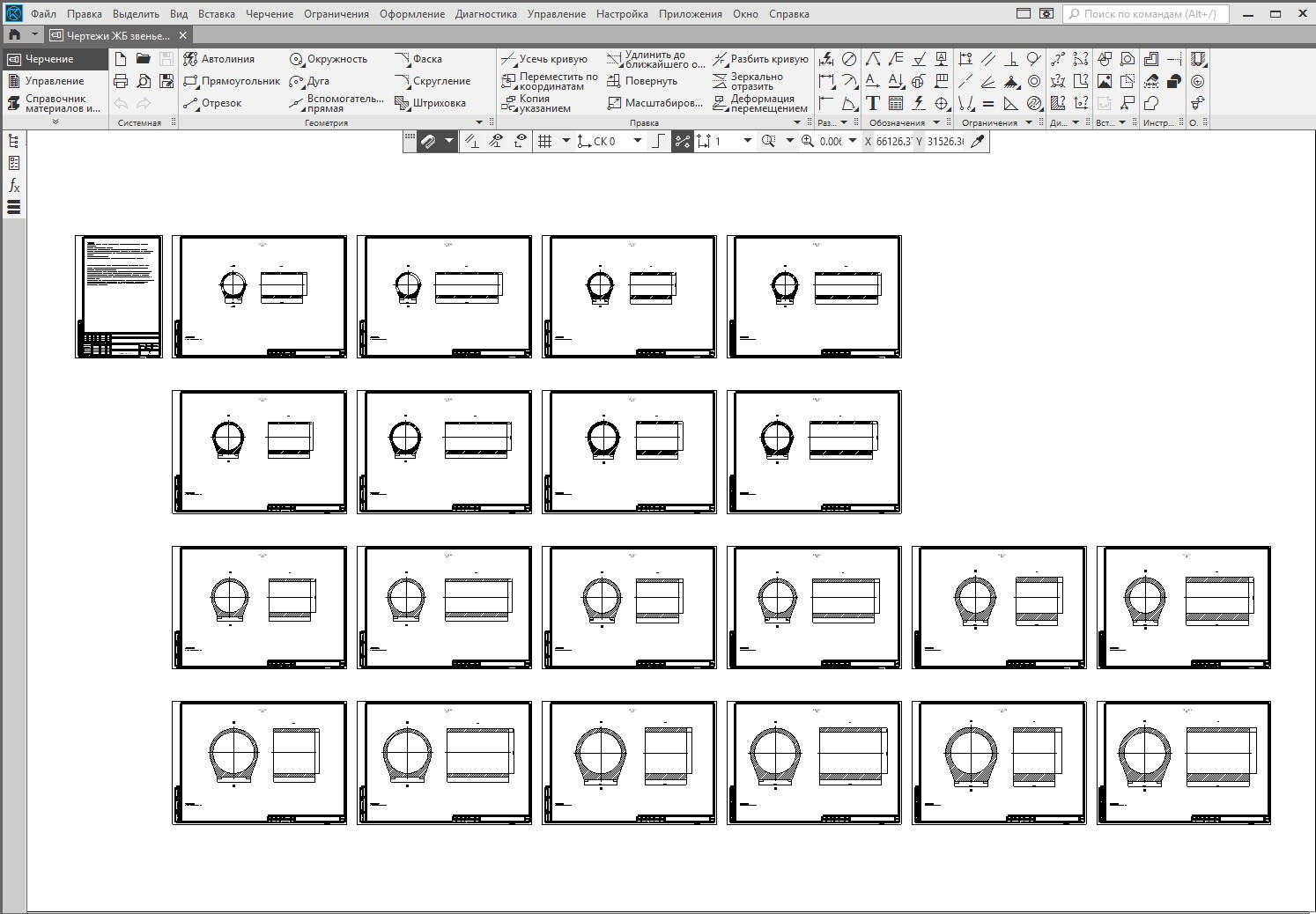

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

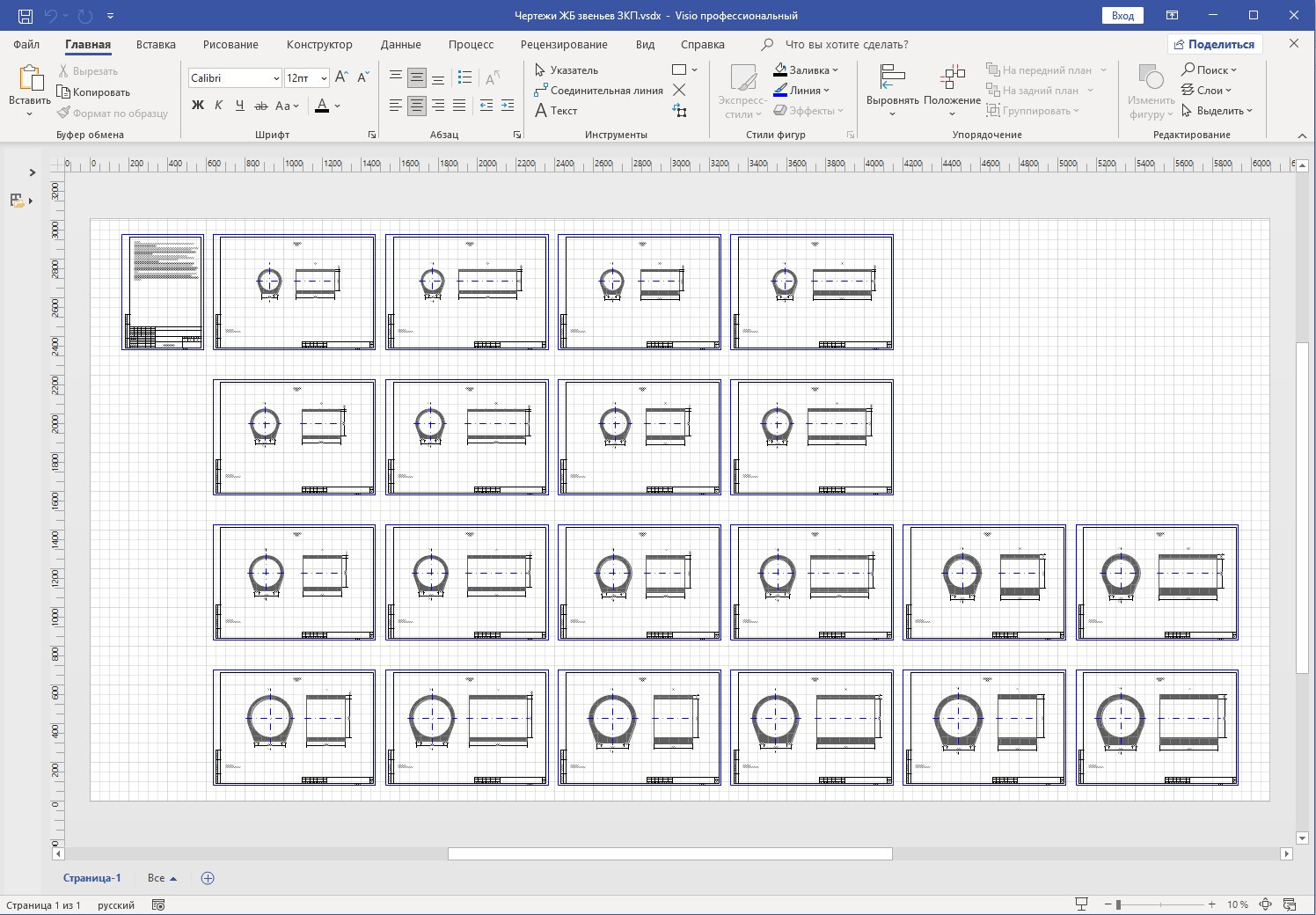

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).

Просмотреть страницу – «Как скачать?»
