Чертеж светильника НСП

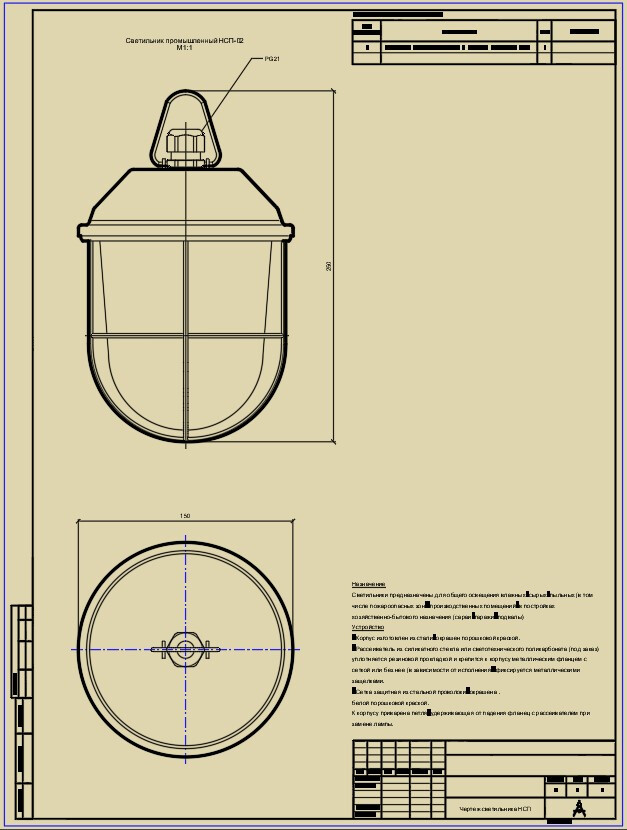

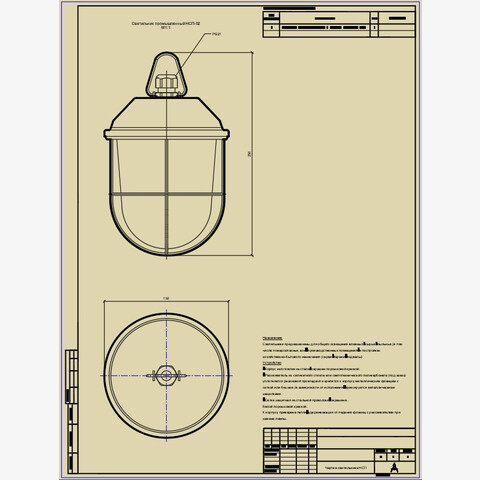

Представляем детальный чертёж промышленного светильника модели НСП‑02 — документ, который даёт исчерпывающее визуальное представление об устройстве. В комплект документации входят два основных вида:

• вид спереди — демонстрирует фронтальную проекцию светильника, позволяет оценить его конструктивные особенности и ключевые элементы оформления;
• вид сверху — даёт представление о планировочном решении и габаритных параметрах устройства в горизонтальной плоскости.

Особенности исполнения чертежа светильника НСП

Чертёж выполнен с максимальной точностью — в натуральном масштабе 1:1.

На чертеже указаны габаритные размеры светильника НСП‑02.

Форматы файлов:

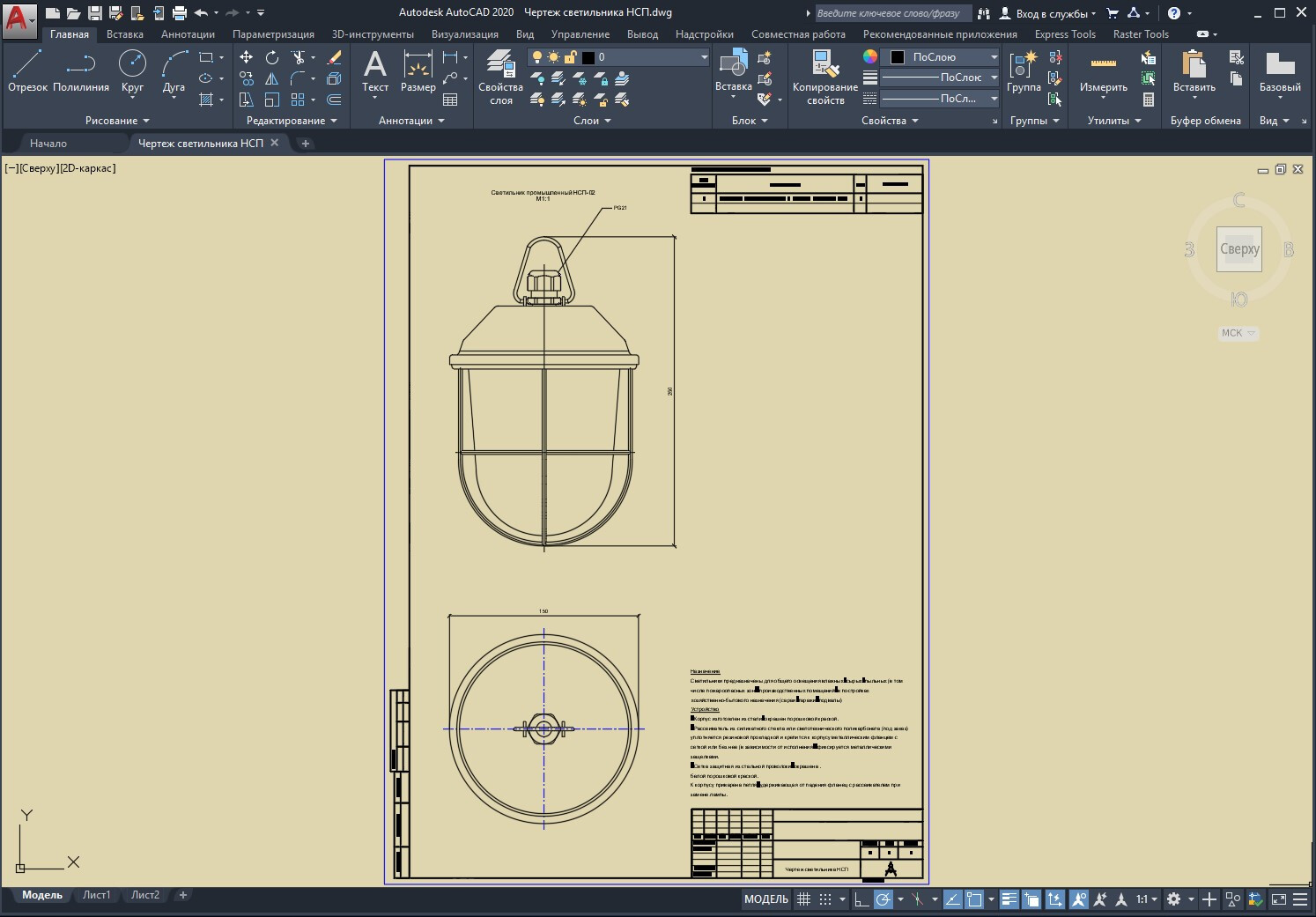

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

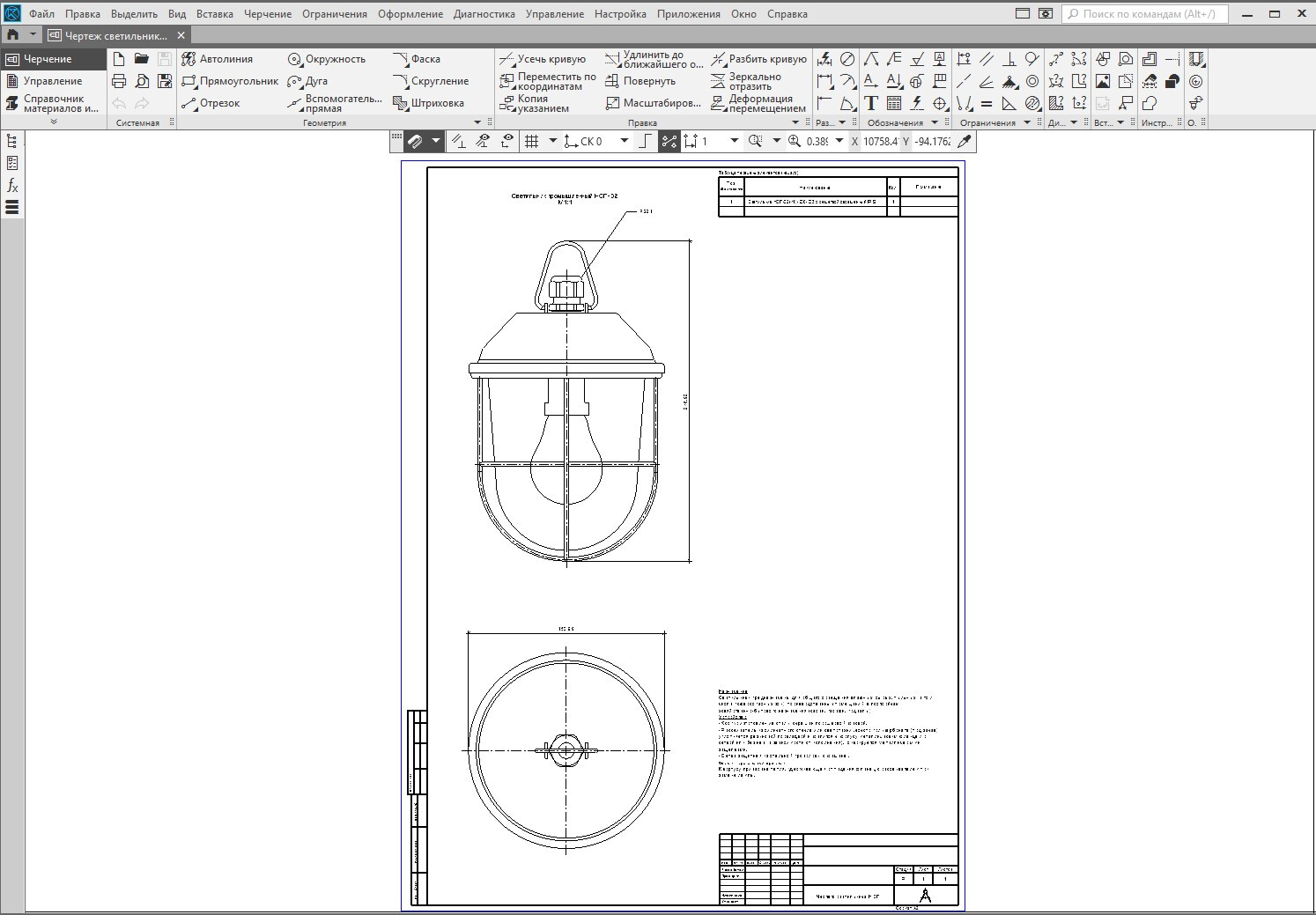

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

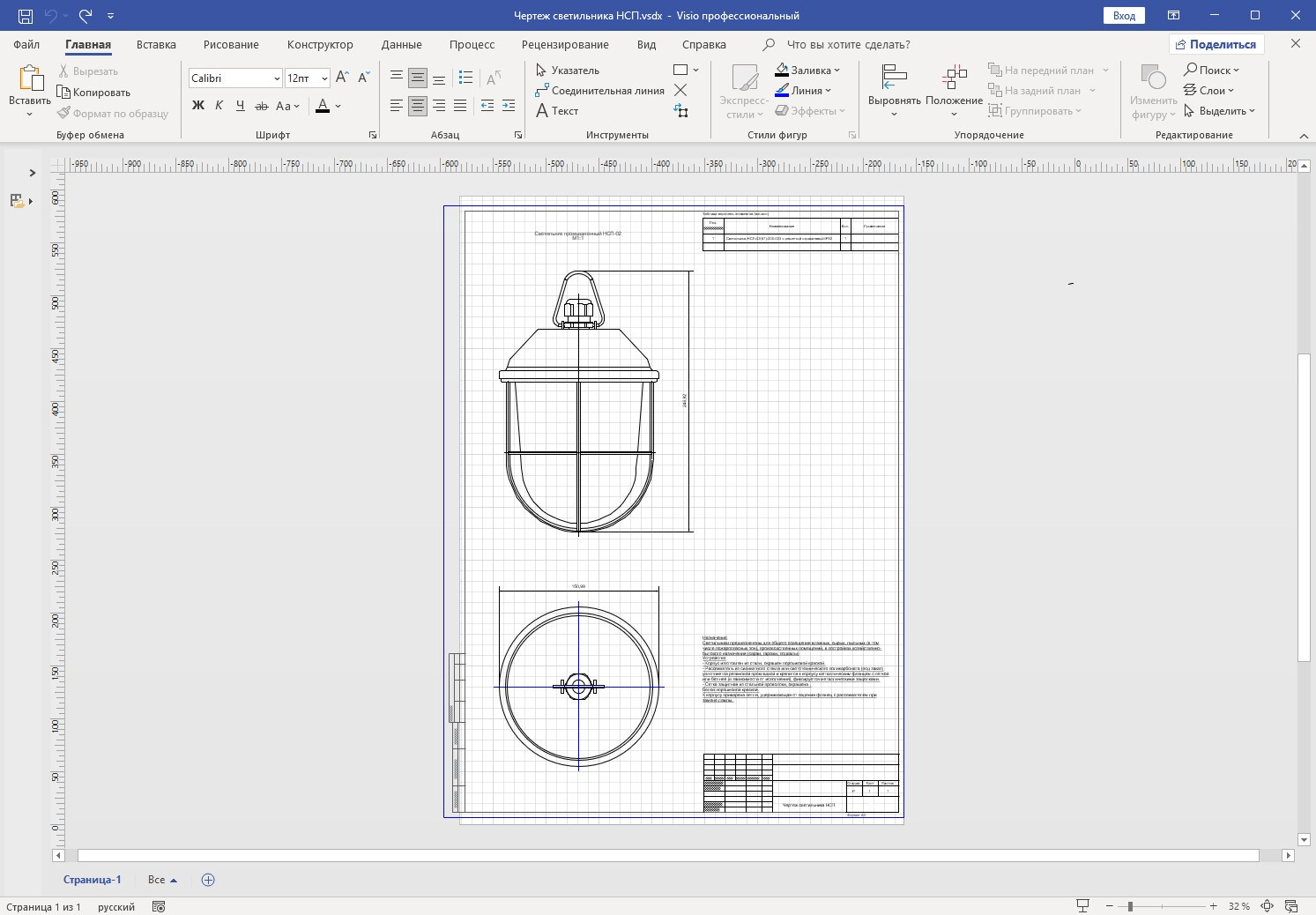

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).

​​​​​​​​​​​​​​​​​​​​​
