3D модели ниппелей по ОСТ 1 10865-72

Библиотека ниппелей для соединения резиновых рукавов с металлической оплёткой

Комплект представляет собой набор трёхмерных моделей ниппелей, разработанных в соответствии с требованиями ОСТ 1 10865-72. Данный нормативный документ регламентирует конструкцию присоединительной арматуры, предназначенной для монтажа резиновых рукавов с металлической оплёткой. В сборник включены все типоразмеры, предусмотренные стандартом — от минимальных до максимальных габаритных вариантов.

Структура и оформление комплекта

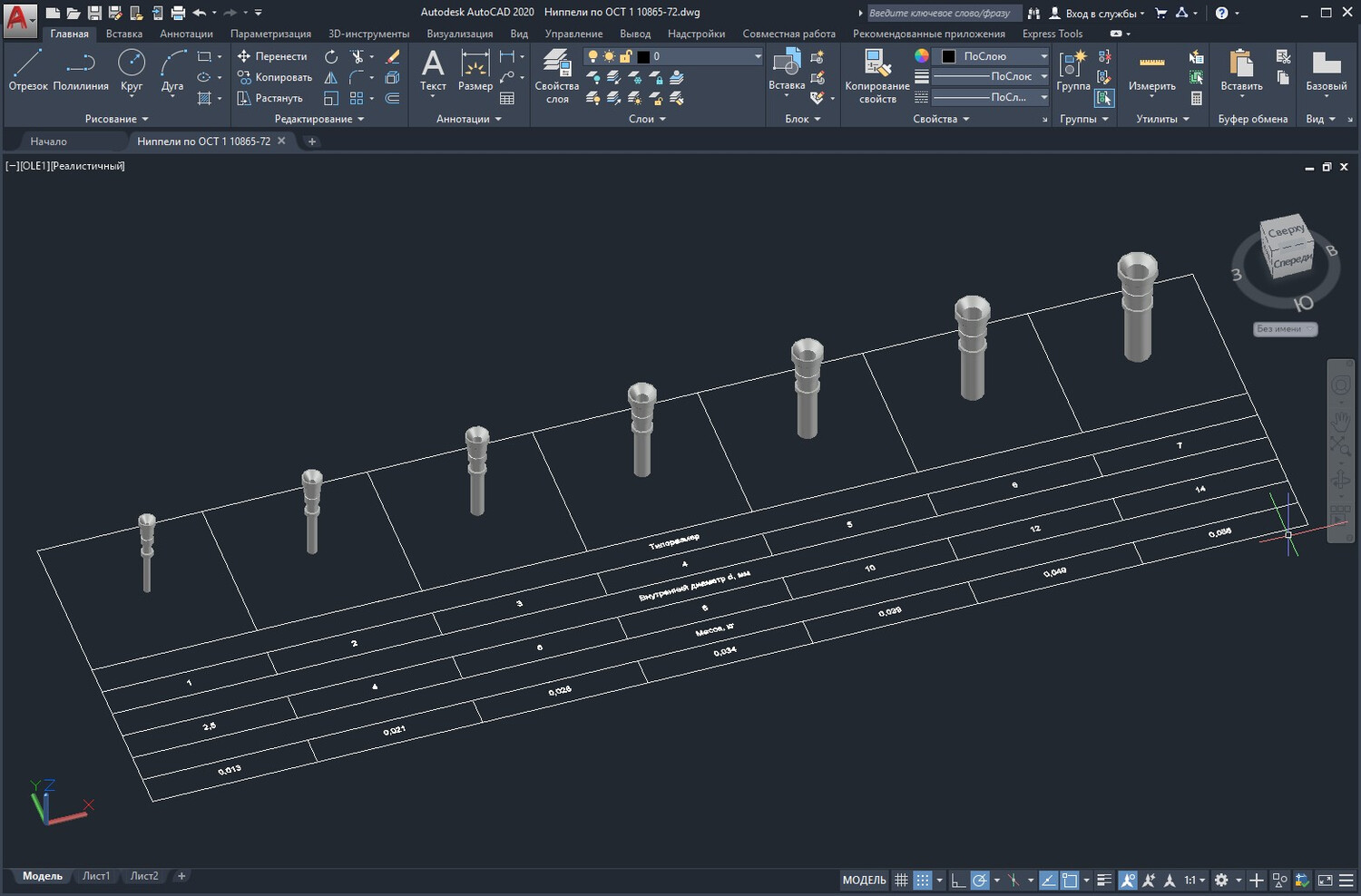

Информационная сетка с массогабаритными данными

Все трёхмерные модели набора систематизированы на единой информационной сетке. Напротив каждой позиции зафиксированы:

• типоразмер ниппеля;
• масса изделия в килограммах.

Такое представление данных упрощает ориентирование в библиотеке и позволяет отфильтровать модели по нужным параметрам без обращения к справочным источникам.

Твёрдотельное моделирование

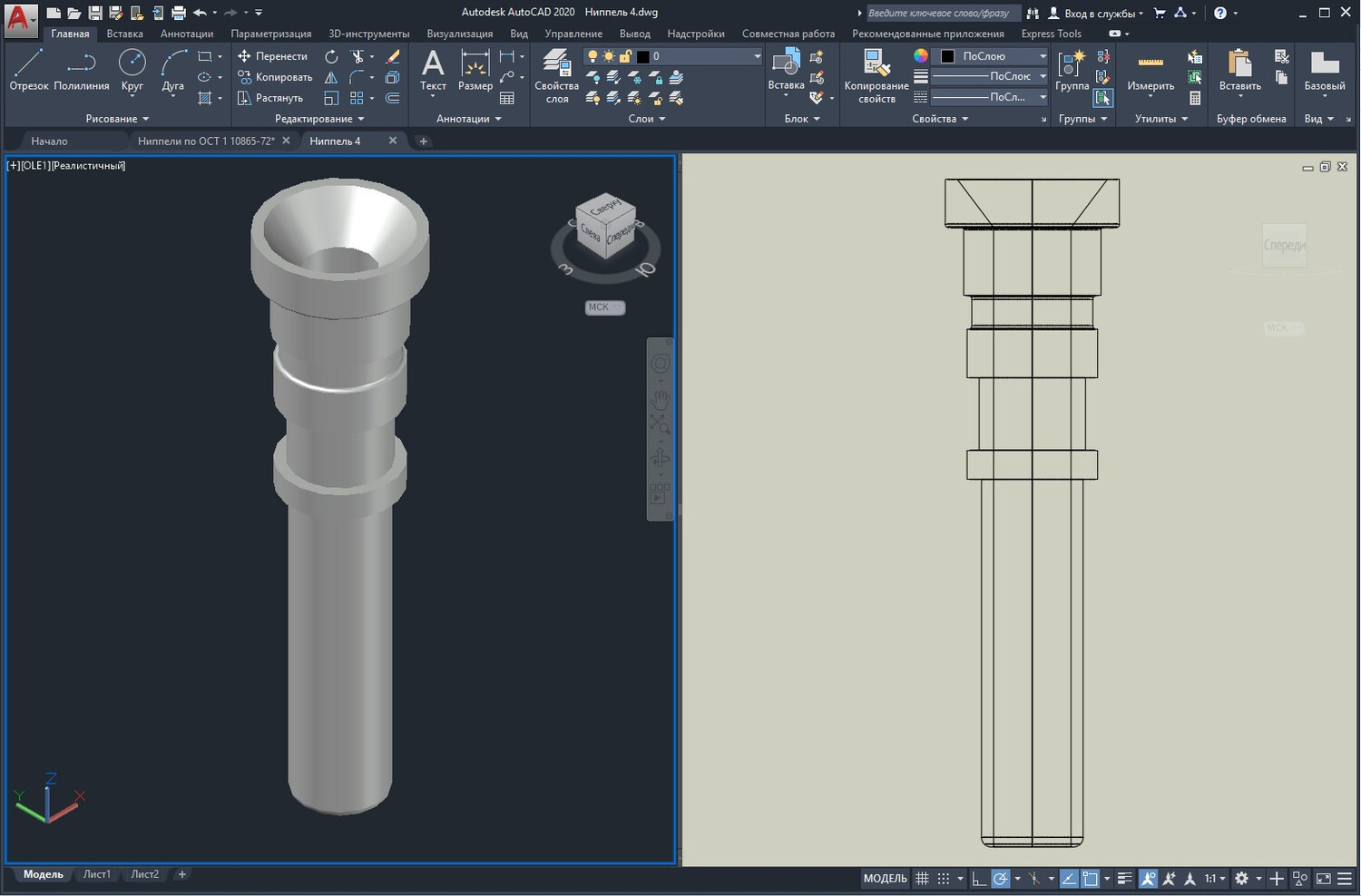

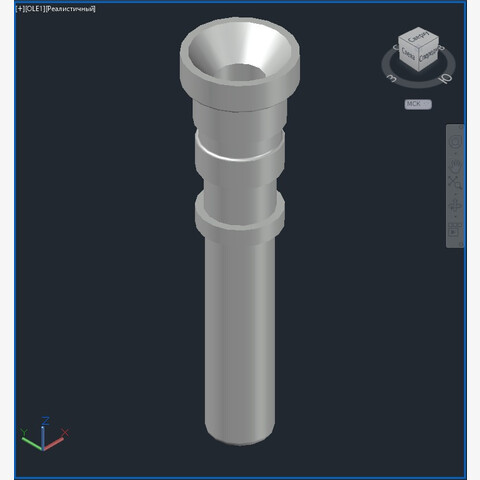

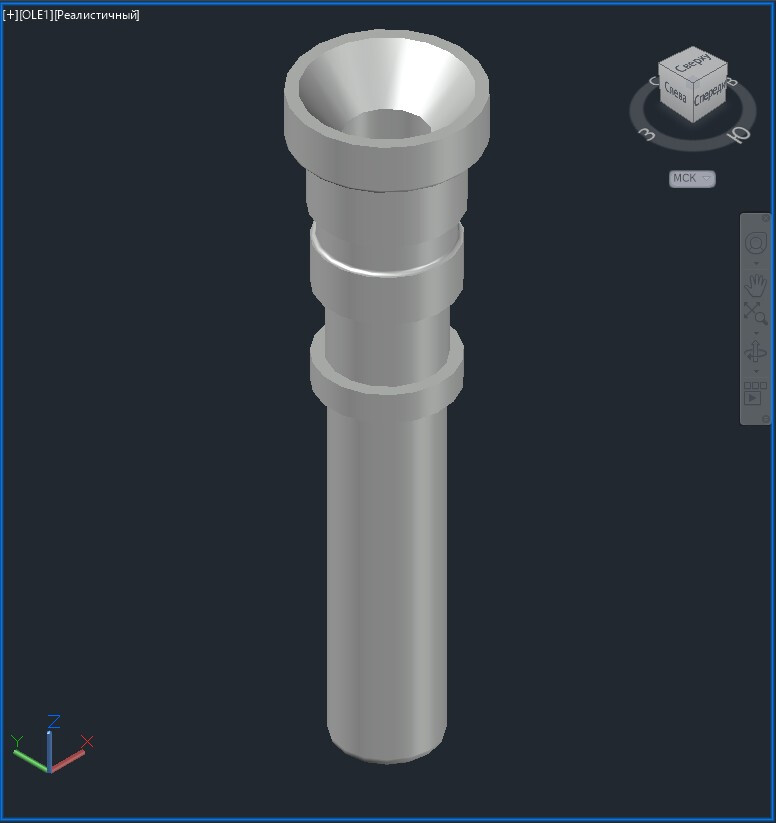

Каждая 3D-модель в комплекте построена методом твёрдотельного моделирования (тип «ТЕЛО»). Это обеспечивает математически корректную геометрию с замкнутыми поверхностями и объёмом — модели пригодны для интеграции в сборки, массовых расчётов и подготовки конструкторской документации.

Работа в сторонних САПР и экспорт данных

Модели сохранены в формате, совместимом с большинством систем автоматизированного проектирования. Используя штатные инструменты исходного ПО, можно:

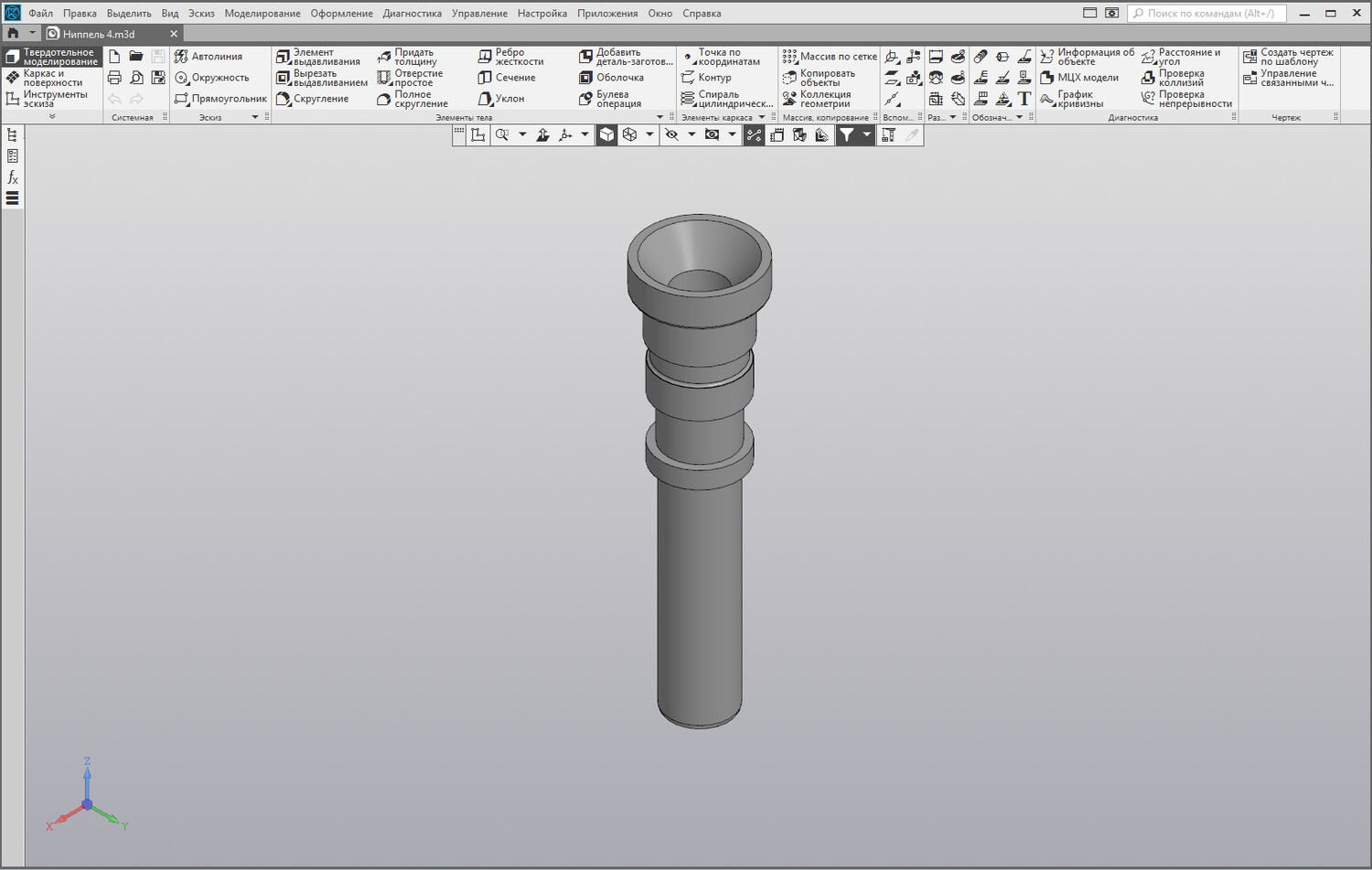

• переносить трёхмерные модели в КОМПАС-3D, SketchUp, 3ds Max и другие пакеты;
• формировать двумерные чертежи для рабочей документации;
• выполнять разрезы и сечения для контроля внутренних поверхностей, резьбовых участков и посадочных зон;
• включать модели в состав сборочных единиц более крупного уровня.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
