Номенклатура и особенности 3D‑моделей шурупов ГОСТ 1145 80

Комплект содержит твердотельные 3D‑модели шурупов с потайной головкой, строго соответствующие требованиям ГОСТ 1145‑80. В наборе представлены все типоразмеры с диаметром стержня в диапазоне от 1,6 до 10 мм — охвачены все четыре исполнения стандарта. Такой полный ассортимент позволяет гибко подбирать крепёжные элементы под разные конструктивные задачи: от лёгких монтажных узлов до нагруженных соединений.

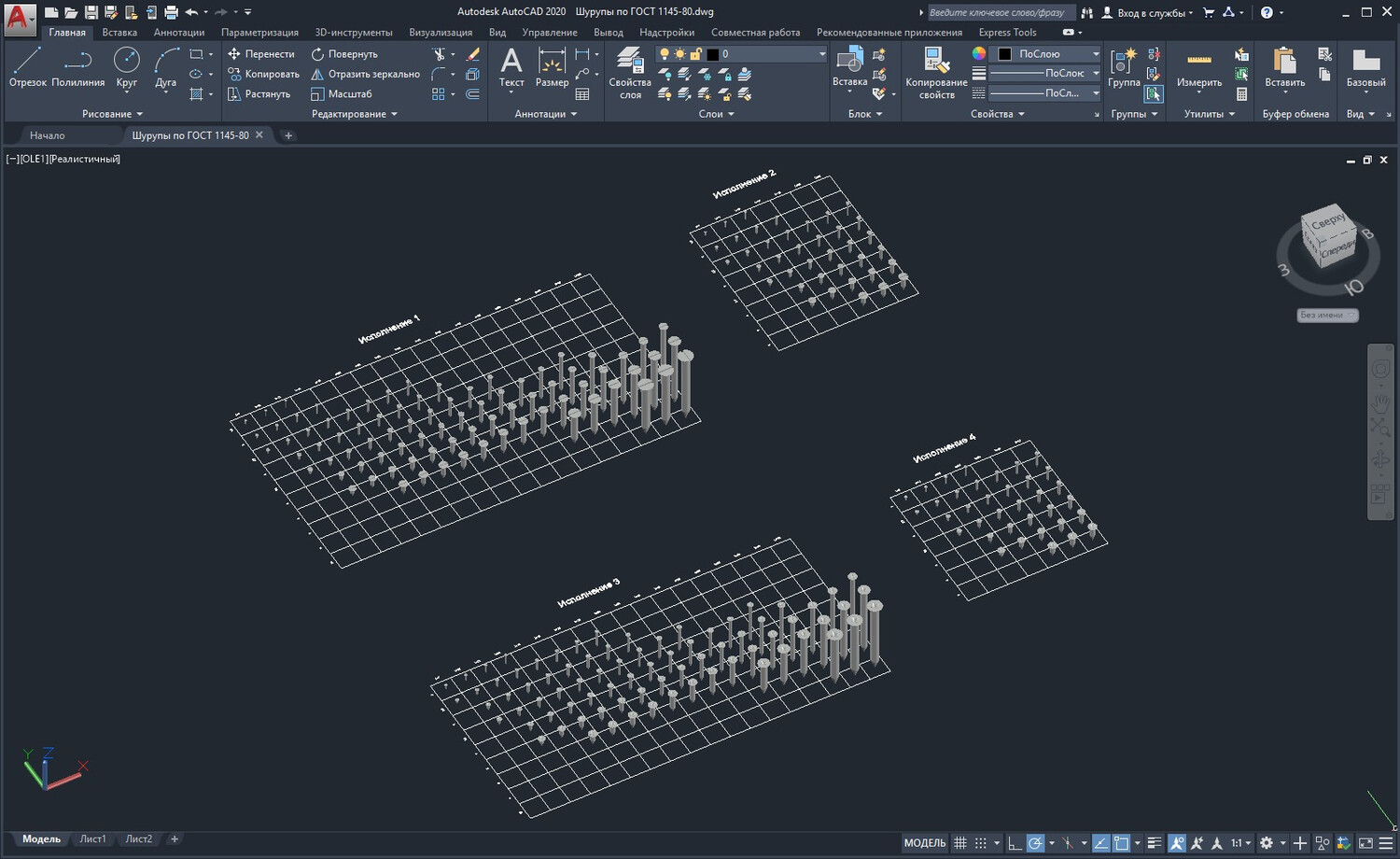

Для удобства подбора каждая модель размещена на информационной сетке с чёткой маркировкой типоразмера и длины изделия. Такая визуальная организация ускоряет идентификацию нужных позиций, снижает вероятность ошибок при выборе крепежа и упрощает согласование параметров в рамках проектных решений.

Практическое применение и совместимость с САПР

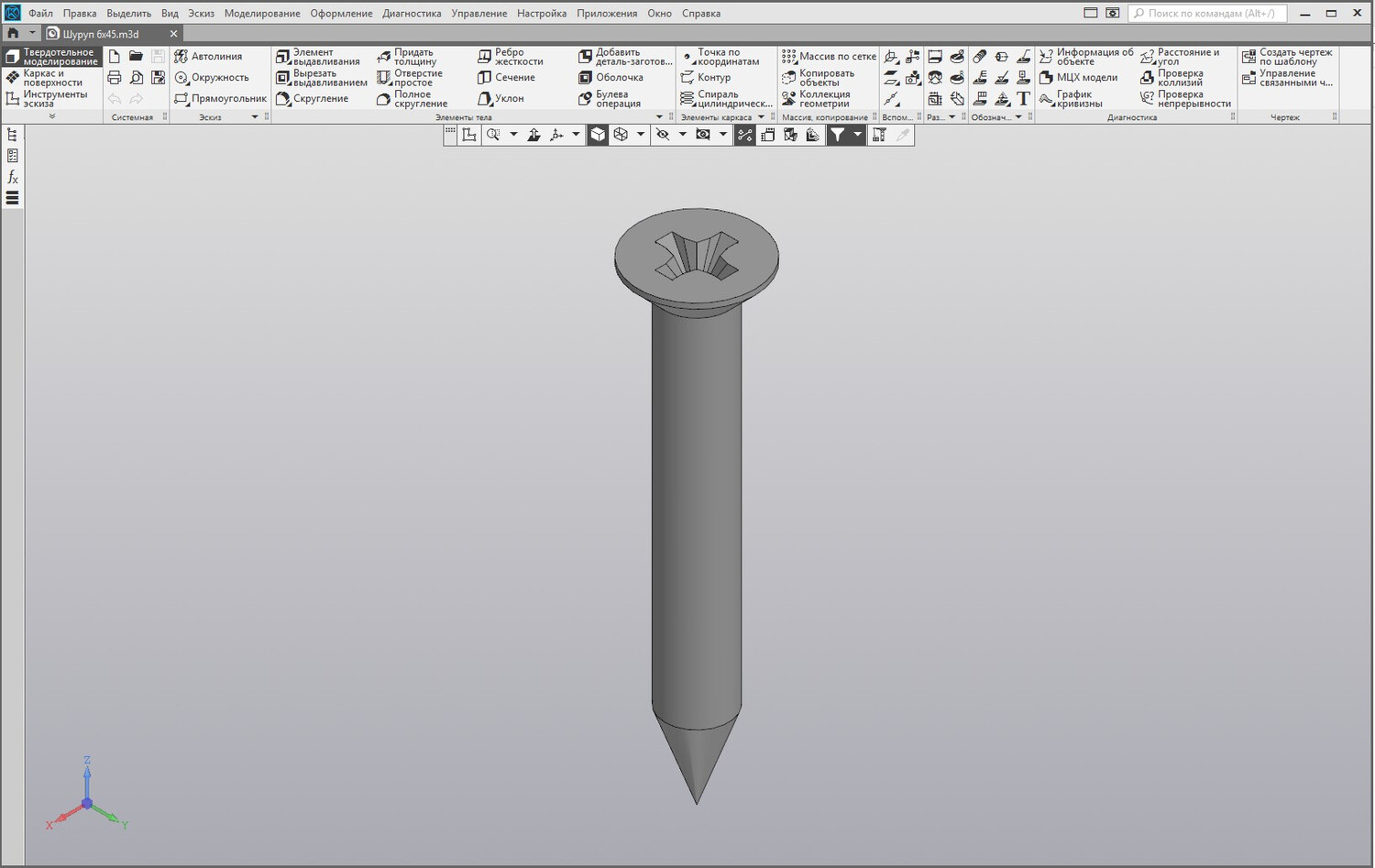

Все модели выполнены в формате «ТЕЛО» — это полноценная твердотельная геометрия, пригодная для инженерных расчётов, проверки собираемости, построения сечений, формирования чертежей и других проектных операций.

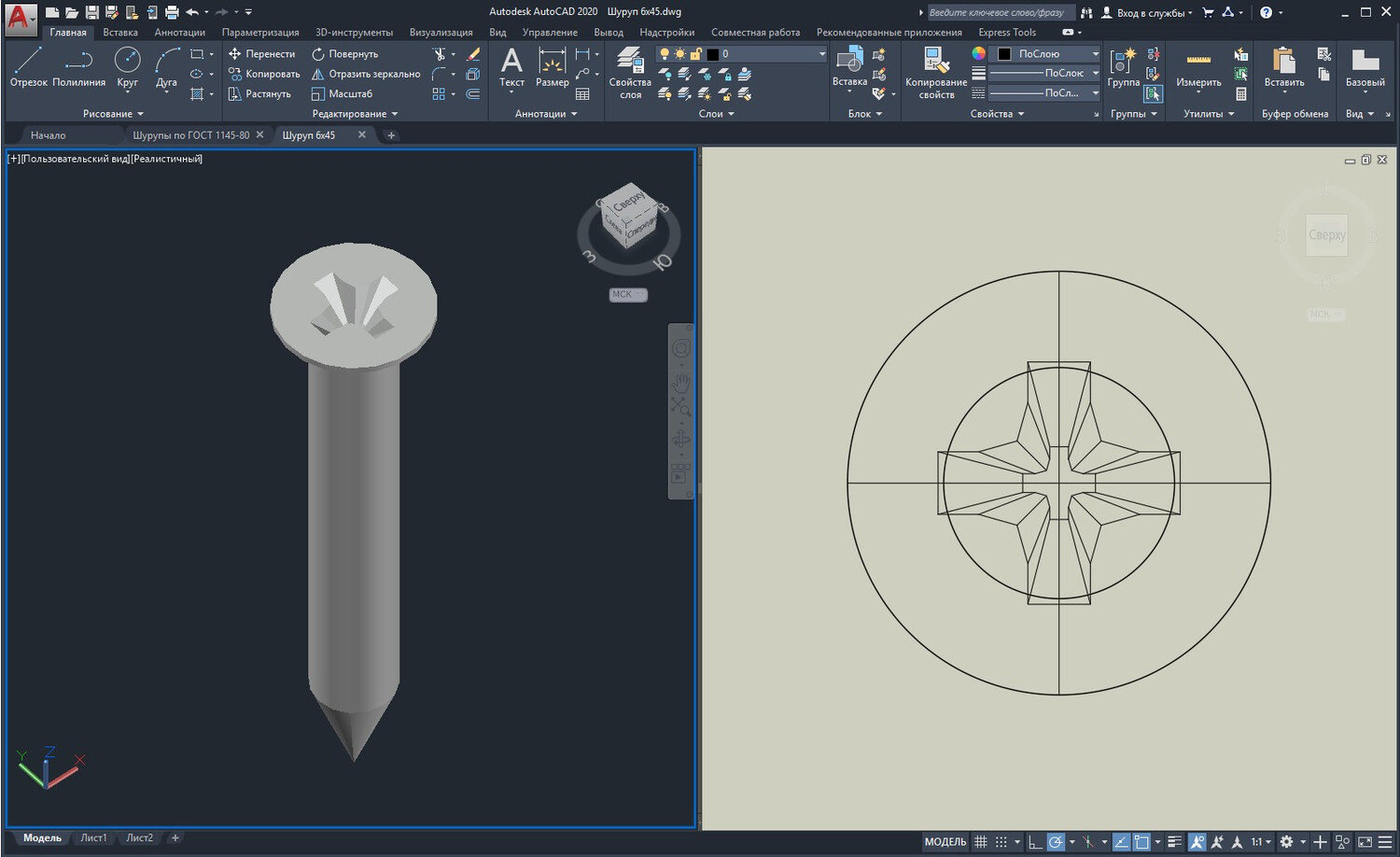

Благодаря универсальному формату данные легко интегрируются в популярные САПР‑системы: КОМПАС‑3D, SketchUp, 3ds Max и другие. Вы можете экспортировать 3D‑геометрию, выгружать 2D‑проекции и рабочие чертежи, строить разрезы, выполнять точные измерения и включать модели в сборочные единицы — без потери точности и необходимости дополнительной доработки.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
