Назначение и нормативная база шурупов по ГОСТ 11473‑75

Комплект 3D‑моделей шурупов с шестигранной головкой разработан для применения в проектно‑конструкторских работах, где требуется точное воспроизведение крепёжных элементов. Все модели строго соответствуют требованиям ГОСТ 11473‑75 — это гарантирует корректность геометрических параметров, посадочных размеров и конструктивных особенностей изделий. Такой уровень стандартизации особенно важен при разработке узлов крепления, спецификаций и при согласовании технических решений с подрядчиками и заказчиками.

Типоразмерный охват и визуальная навигация

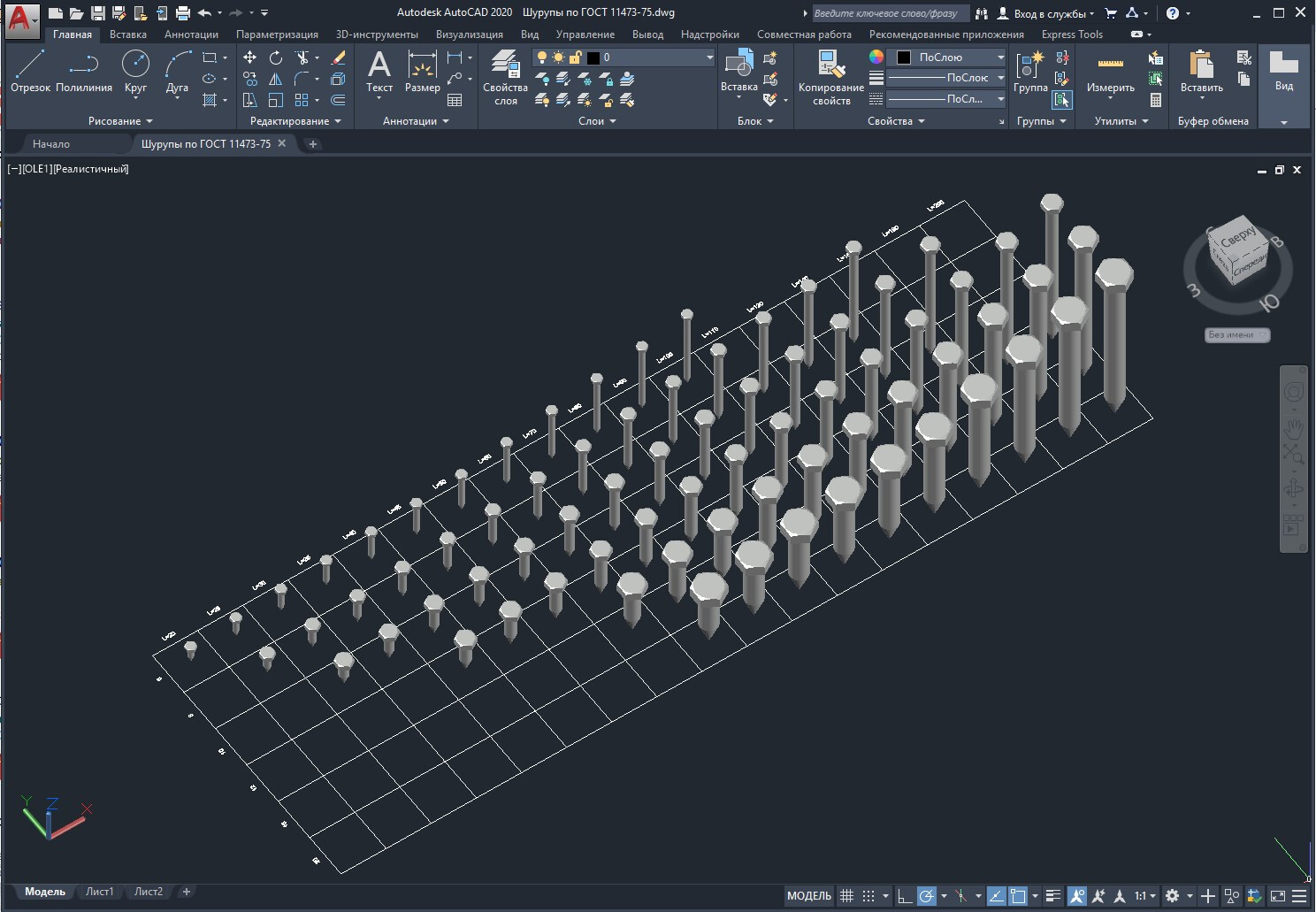

В комплект включены 3D‑модели всех типоразмеров шурупов, предусмотренных стандартом. Для удобства подбора и быстрой идентификации изделия размещены на информационной сетке, где для каждого элемента чётко указаны типоразмер и длина. Такая организация данных позволяет проектировщику моментально находить нужный крепёж, исключать ошибки подбора и экономить время на сверке каталожных данных.

Особенности цифрового представления

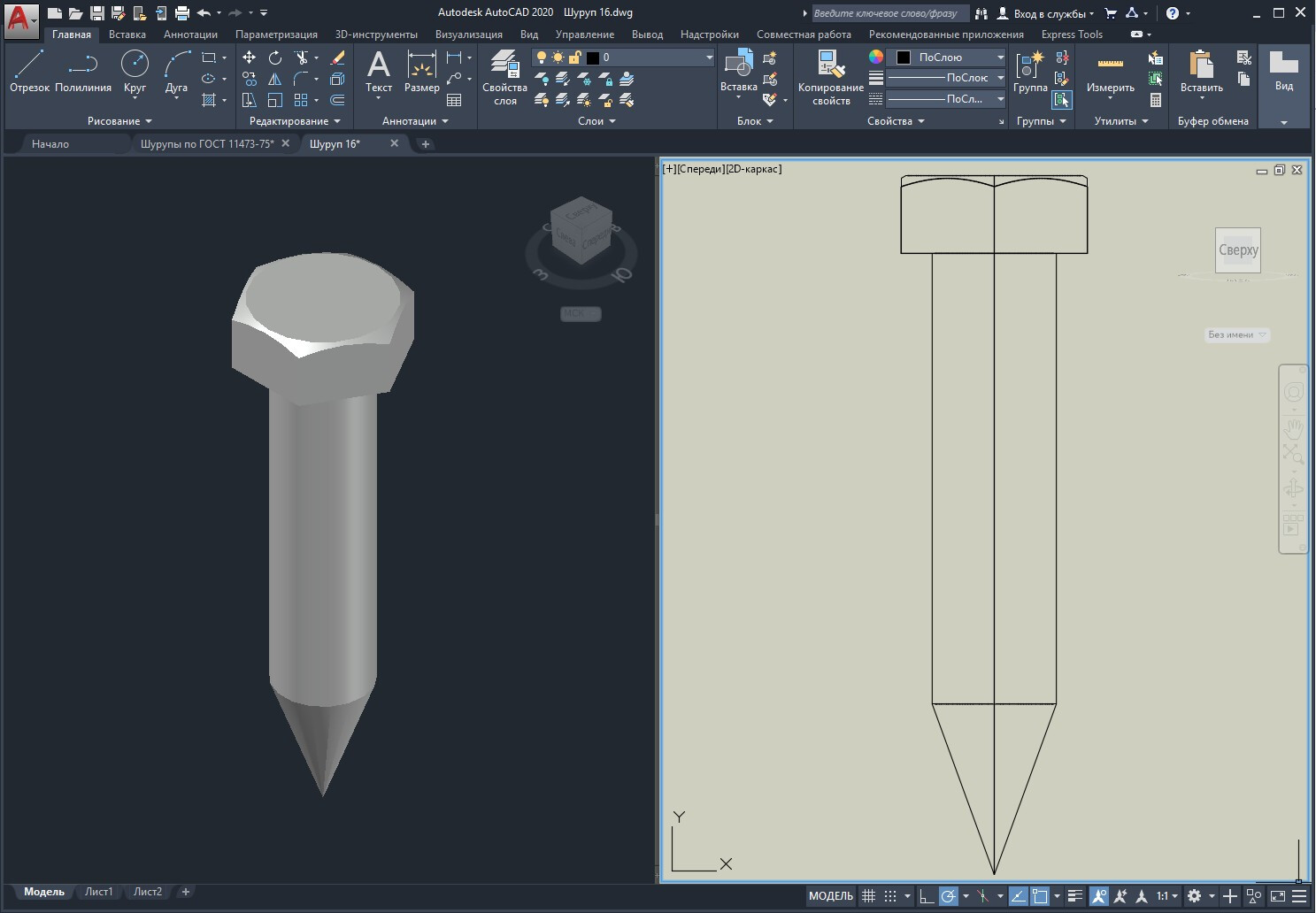

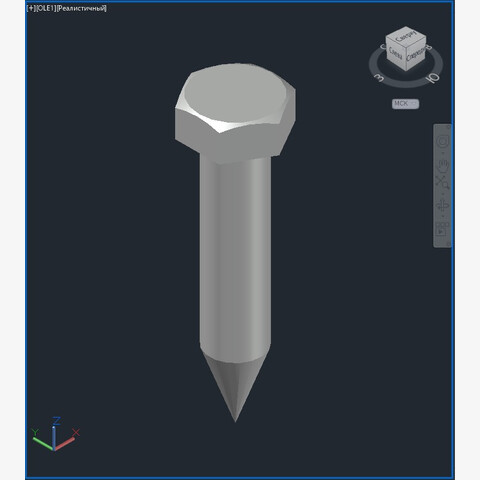

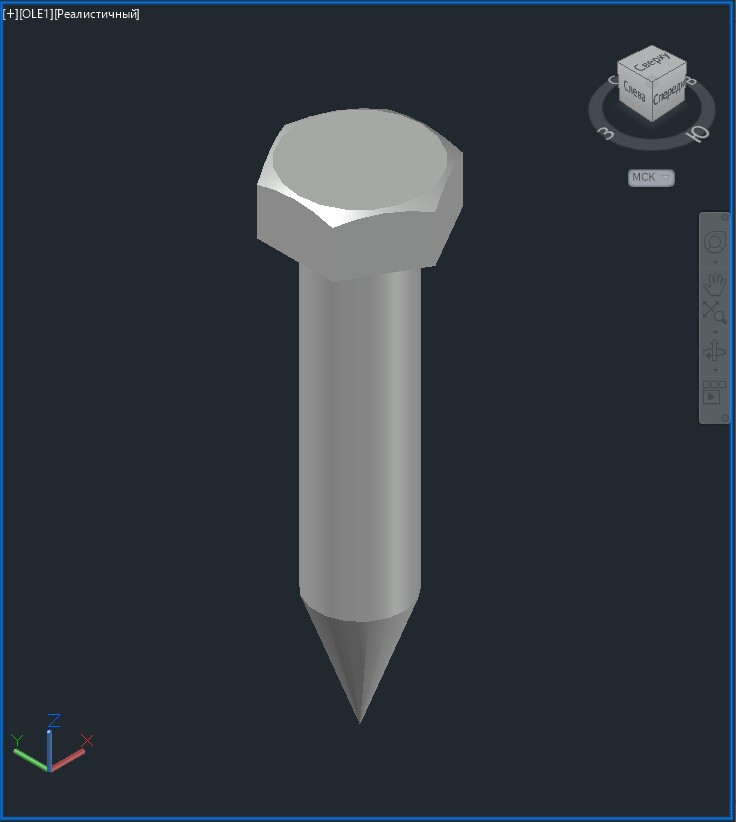

Все модели выполнены в формате «ТЕЛО» (твердотельное моделирование) — это обеспечивает максимальную инженерную достоверность геометрии. Твердотельная структура пригодна не только для визуализации, но и для расчётов (включая определение массы, центра тяжести, моментов инерции), проверки пересечений, булевых операций и других технических задач. В отличие от поверхностных моделей, твердотельные объекты ведут себя предсказуемо при любых преобразованиях и не теряют точности при масштабировании и экспорте.

Возможности интеграции и рабочие сценарии

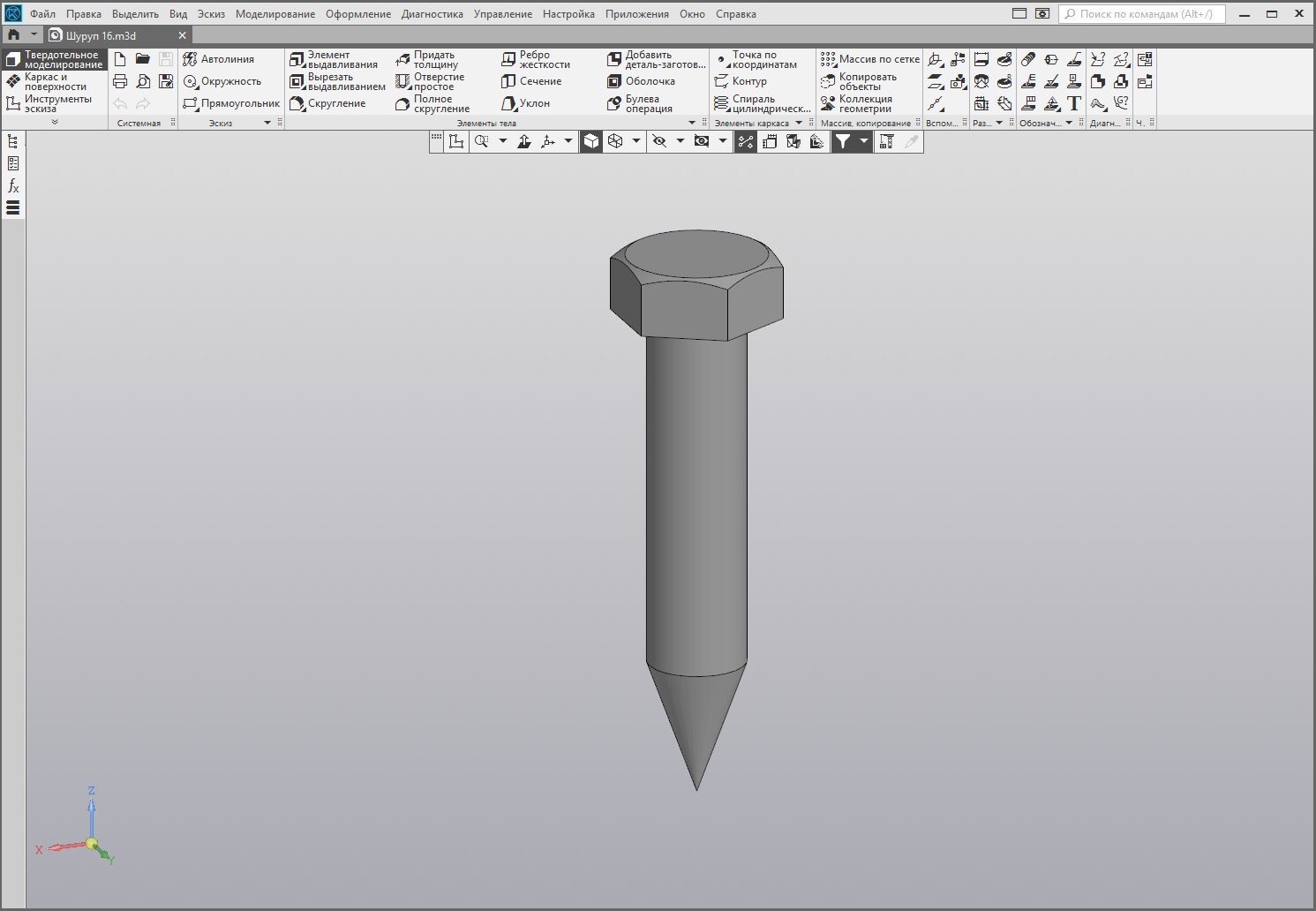

Модели созданы с учётом требований к интероперабельности в среде САПР: с помощью штатных инструментов вы можете экспортировать их в сторонние программные комплексы — в том числе в КОМПАС‑3D, SketchUp, 3ds Max и другие. Помимо переноса 3D‑геометрии, доступны операции по формированию 2D‑чертежей, построению разрезов, сечений и проекций. Это позволяет быстро получать конструкторскую документацию без повторного моделирования и сохранять единый источник данных на всех этапах проекта.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
