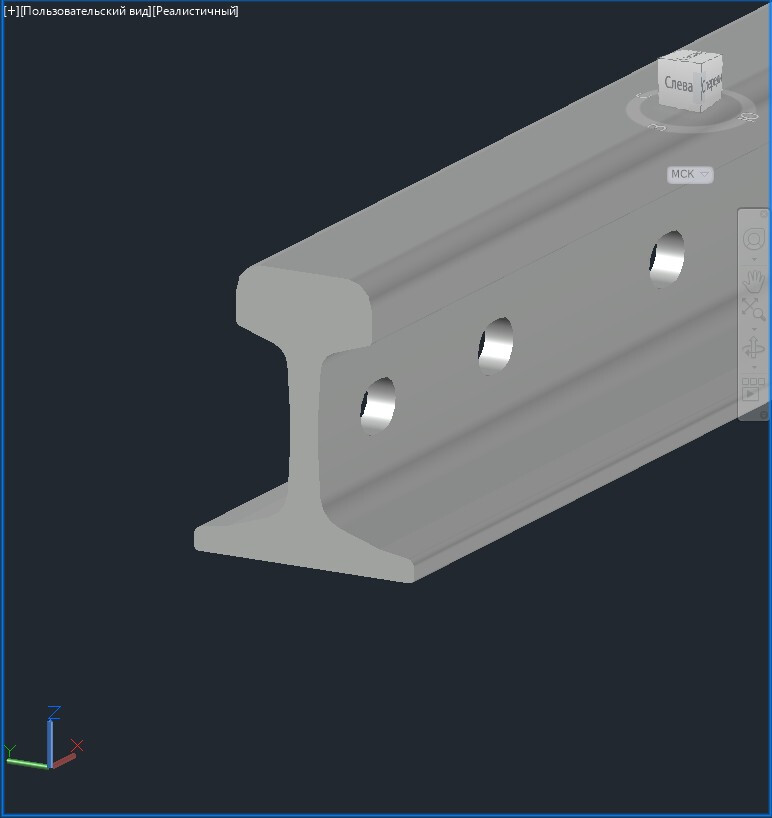

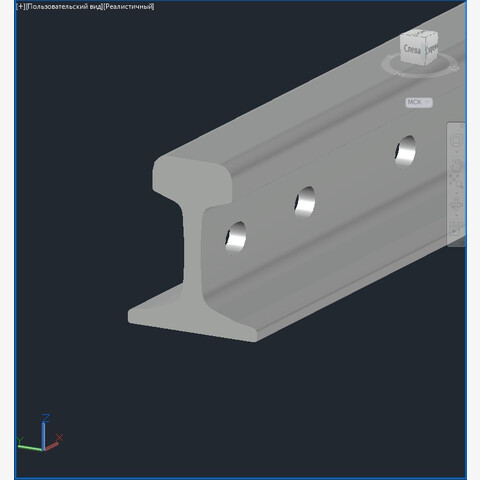

3D модель рельса Р43 по ГОСТ 7173-54

Профессиональная 3D‑модель для проектирования промышленных путей

Нужна достоверная цифровая модель рельса Р43, соответствующая советскому стандарту? Представляем твердотельную 3D‑модель железнодорожного рельса по ГОСТ 7173‑54, специально адаптированную для проектирования путей промышленного транспорта. Модель полностью воспроизводит геометрию изделия, включая все возможные варианты отверстий и длин — это позволяет корректно прорабатывать стыковые узлы и подбирать элементы под конкретные условия эксплуатации.

Что включено в цифровую модель и как устроена визуализация

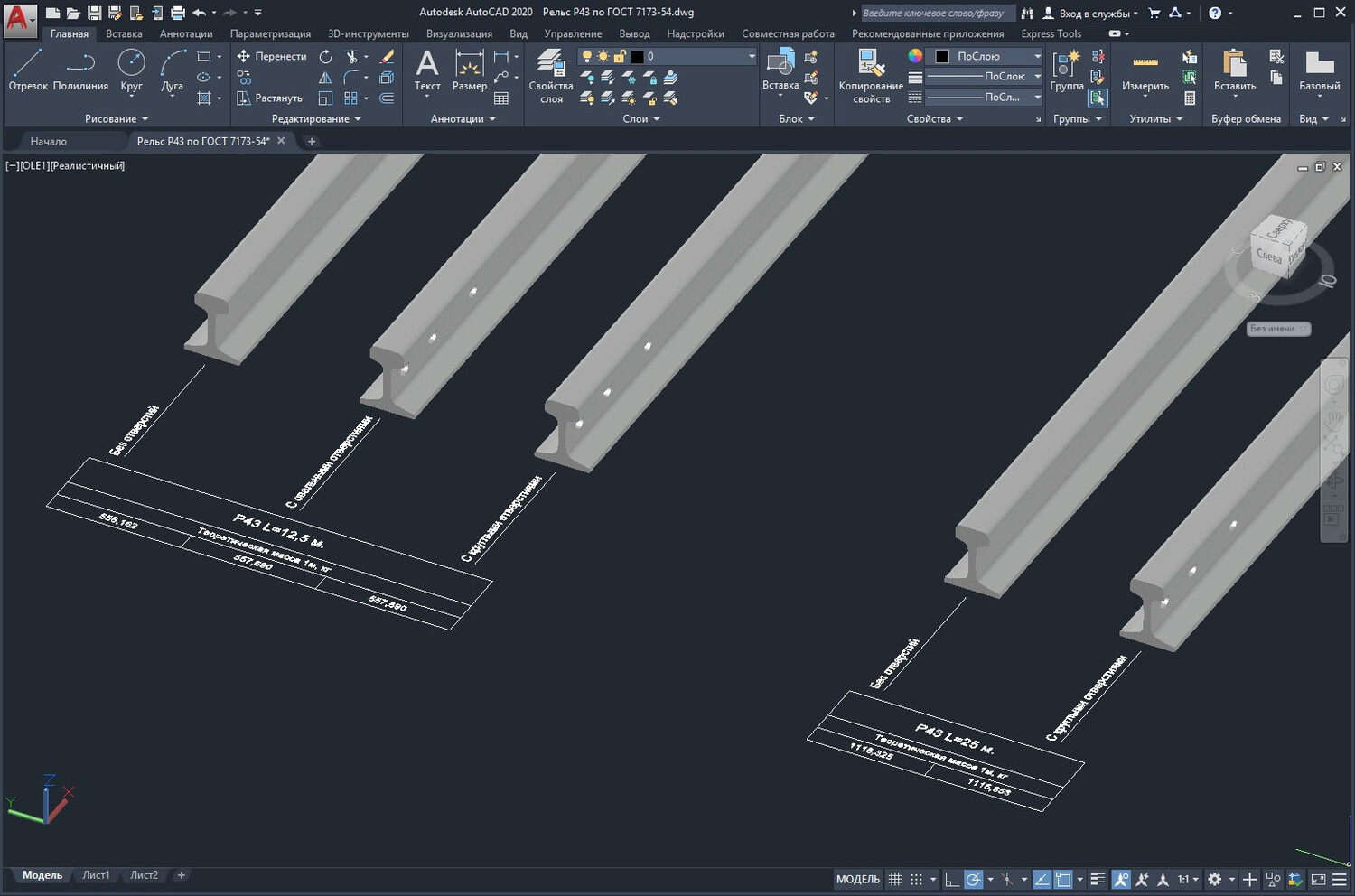

Модель выполнена в формате «ТЕЛО» — это твердотельное моделирование, которое даёт возможность выполнять точные расчёты массы, моментов инерции и других инженерных характеристик. 3D‑объект размещён на информационной сетке: на визуализации сразу видны типоразмер и масса изделия, что ускоряет подбор и снижает риск ошибок при компоновке. Все размеры строго соответствуют ГОСТ 7173‑54, поэтому модель можно использовать при подготовке проектной и рабочей документации.

Гибкость применения и совместимость с инженерным ПО

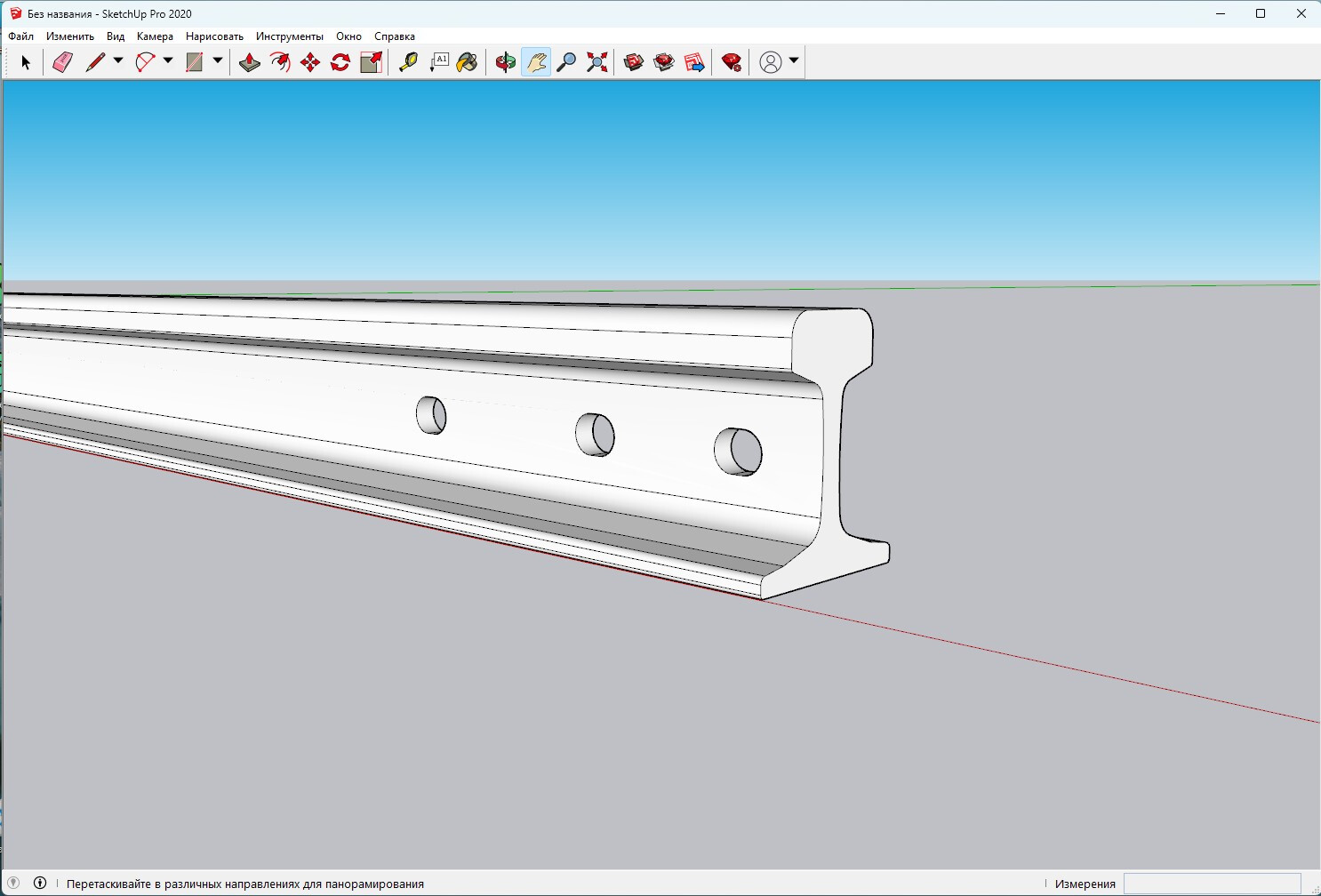

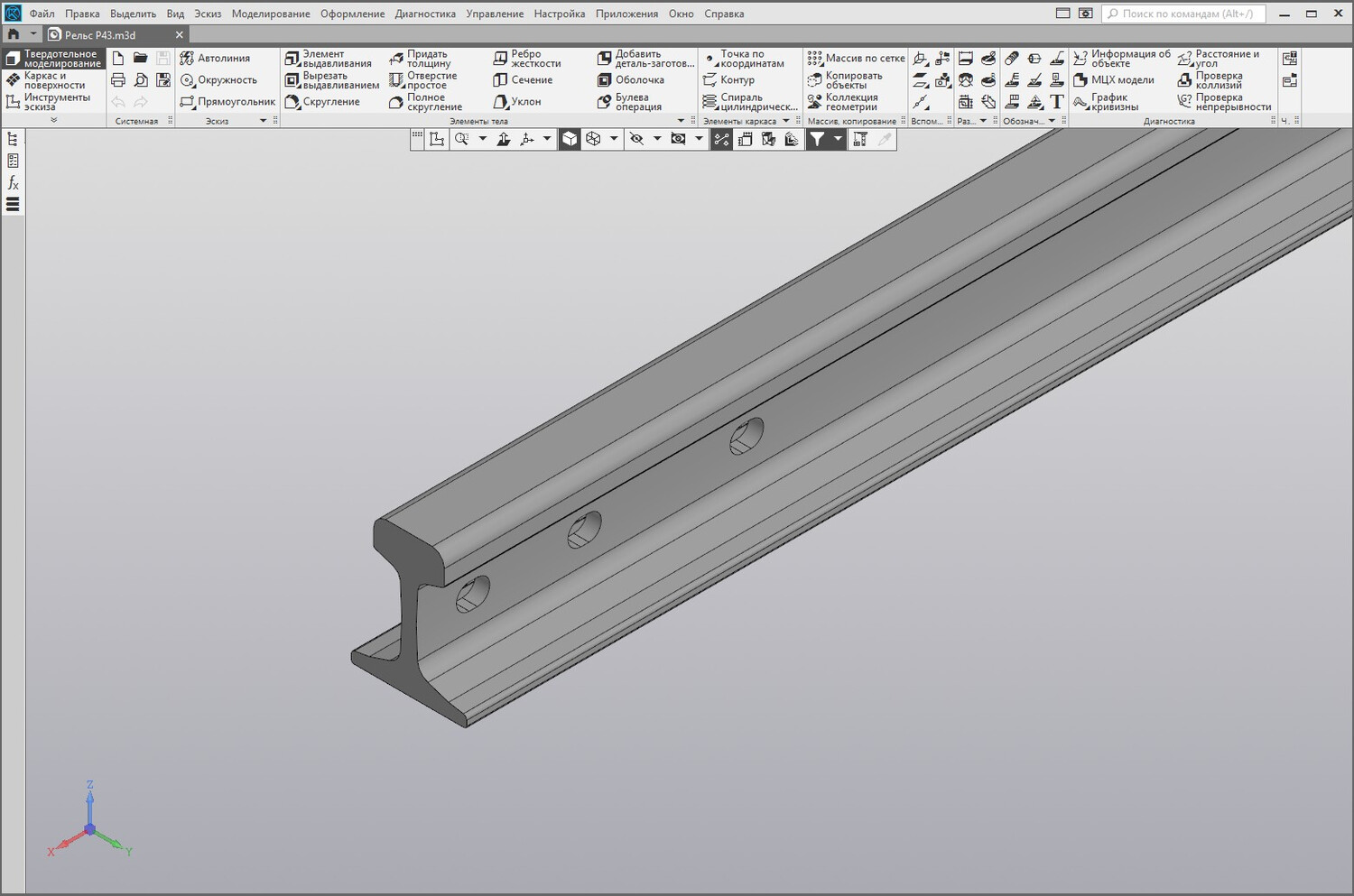

Цифровая модель легко интегрируется в рабочие процессы проектных организаций: её можно экспортировать в популярные САПР‑системы — КОМПАС‑3D, SketchUp, 3ds Max и другие. Из 3D‑модели можно быстро получить 2D‑чертежи, сформировать разрезы, выполнить измерения или подготовить данные для расчётов нагрузок и деформаций. Такой подход экономит время на создание базовых элементов и повышает точность проектных решений.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
