Чертеж тары для раствора

Назначение и ключевые особенности тары для раствор

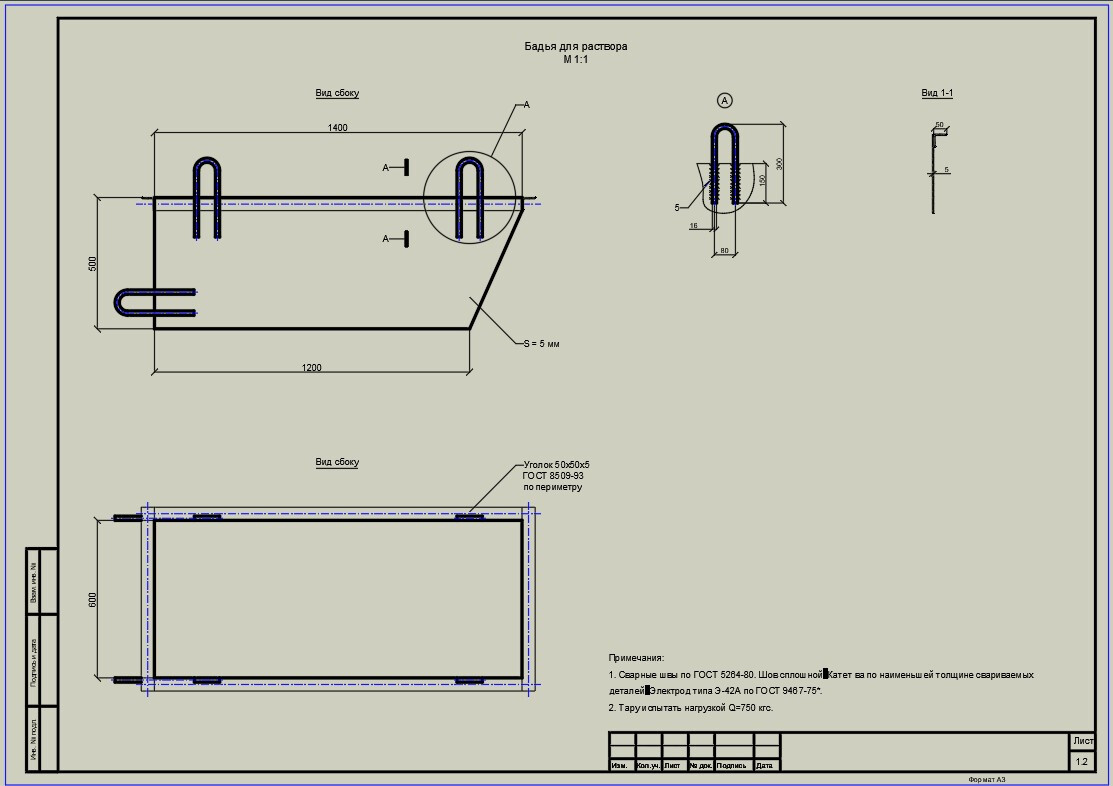

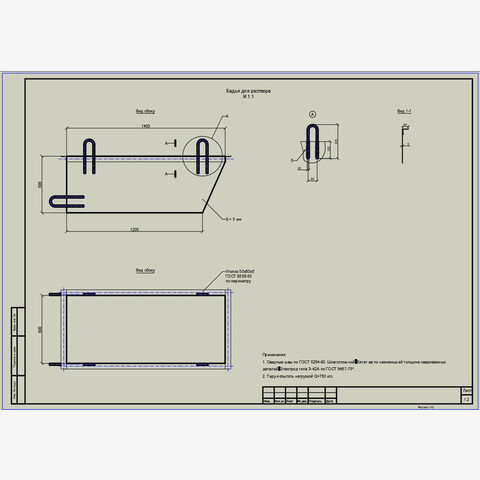

Цифровой товар представляет собой детальный рабочий чертёж сварной бадьи — надёжной тары для транспортировки и временного хранения строительных растворов, а также различных сыпучих веществ. Конструкция разработана с расчётом на интенсивную эксплуатацию на стройплощадке: она выдерживает значительные нагрузки, устойчива к механическим воздействиям и сохраняет геометрию при регулярной работе с тяжёлыми смесями.

Изделие изготавливается из стандартного металлопроката — это упрощает закупку материалов, снижает себестоимость производства и позволяет оперативно развернуть выпуск тары на любом металлообрабатывающем участке. Продуманная геометрия стенок и днища минимизирует налипание раствора, облегчая очистку и повышая удобство обслуживания.

Что включено в комплект документации

• Полный чертёж в масштабе 1:1. Позволяет перенести все размеры непосредственно на материал без пересчётов — это исключает ошибки раскроя и ускоряет запуск производства.
• Точные габаритные и присоединительные размеры. Указаны все ключевые параметры: высота, диаметр (или габариты в плане), толщина металла, размеры проушин и других элементов для строповки.
• Указания по монтажу и сборке. В документации приведены рекомендации по последовательности сварочных операций, типам сварных швов и требованиям к качеству соединений — это помогает обеспечить прочность и долговечность конструкции.
• Спецификация применяемых материалов. Перечень металлопроката (листовой металл, уголки, трубы, арматура и т. п.) с указанием марок и толщин позволяет заранее спланировать закупку и избежать простоев на производстве.

Комплект подойдёт строительным компаниям, производственным мастерским и подрядным организациям, которым требуется быстро наладить изготовление собственной тары под текущие задачи. Документация соответствует принципам технологичности и ремонтопригодности: конструкция рассчитана на многократное использование и при необходимости допускает локальный ремонт отдельных узлов.

Форматы файлов:

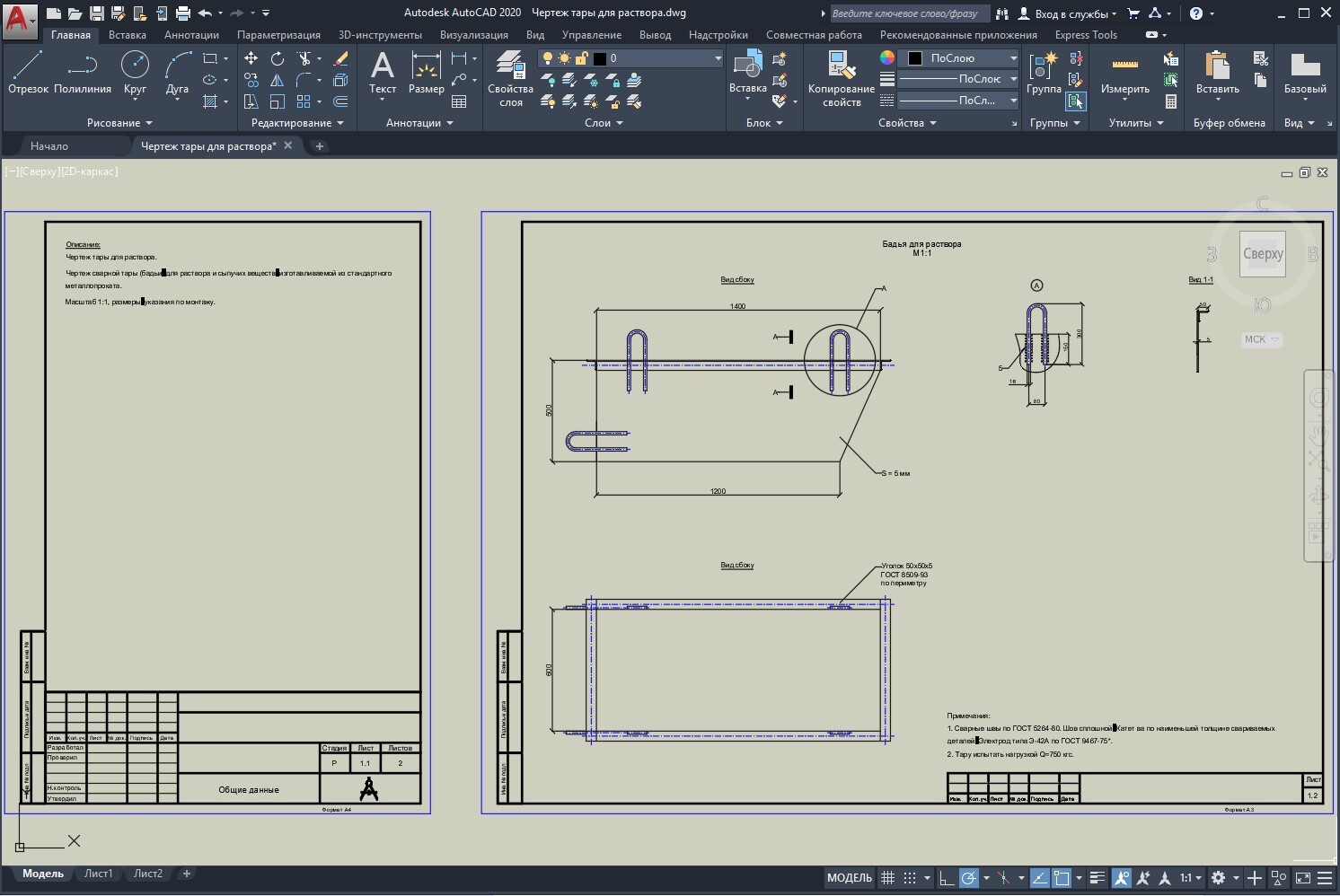

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

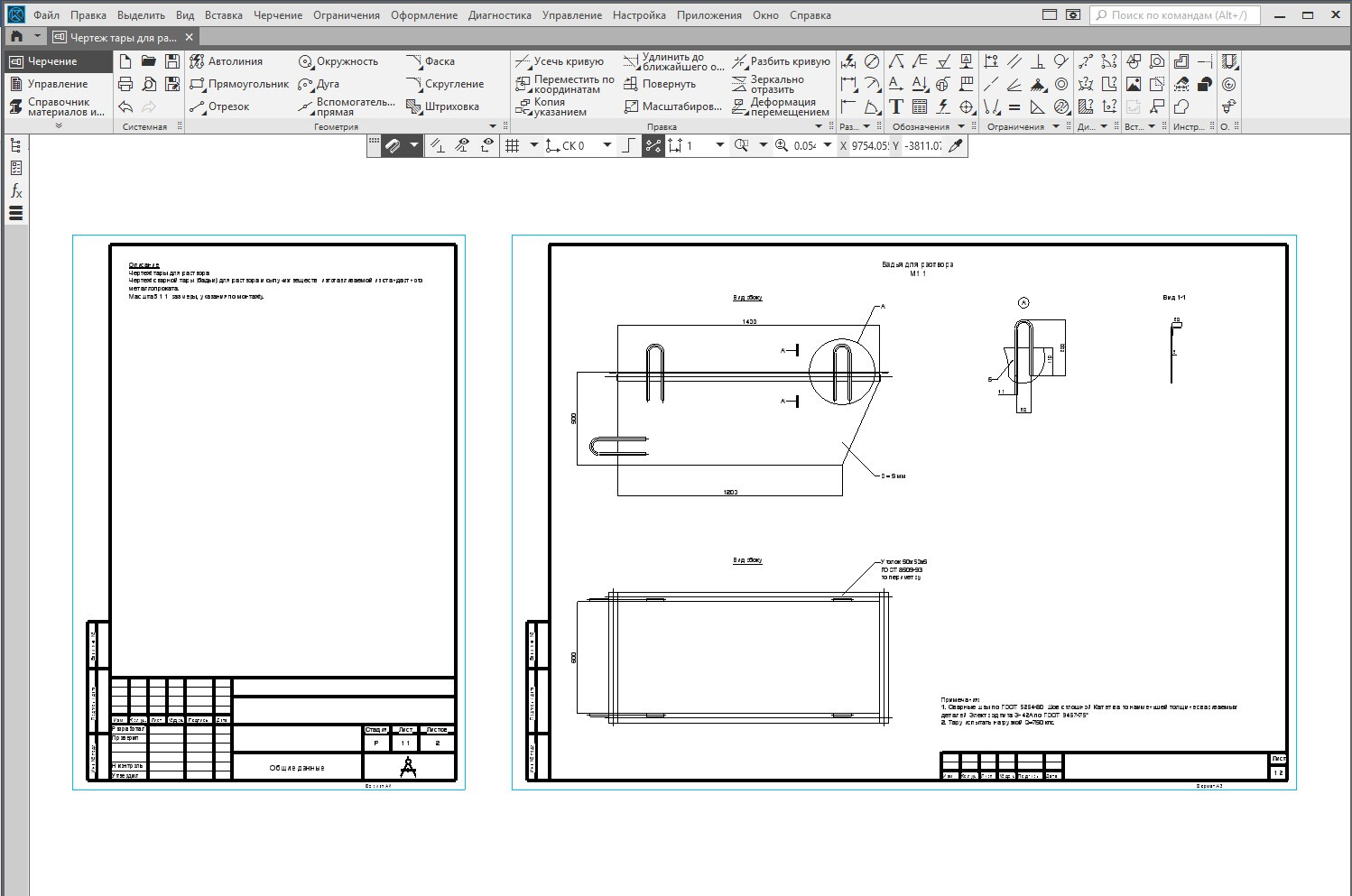

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

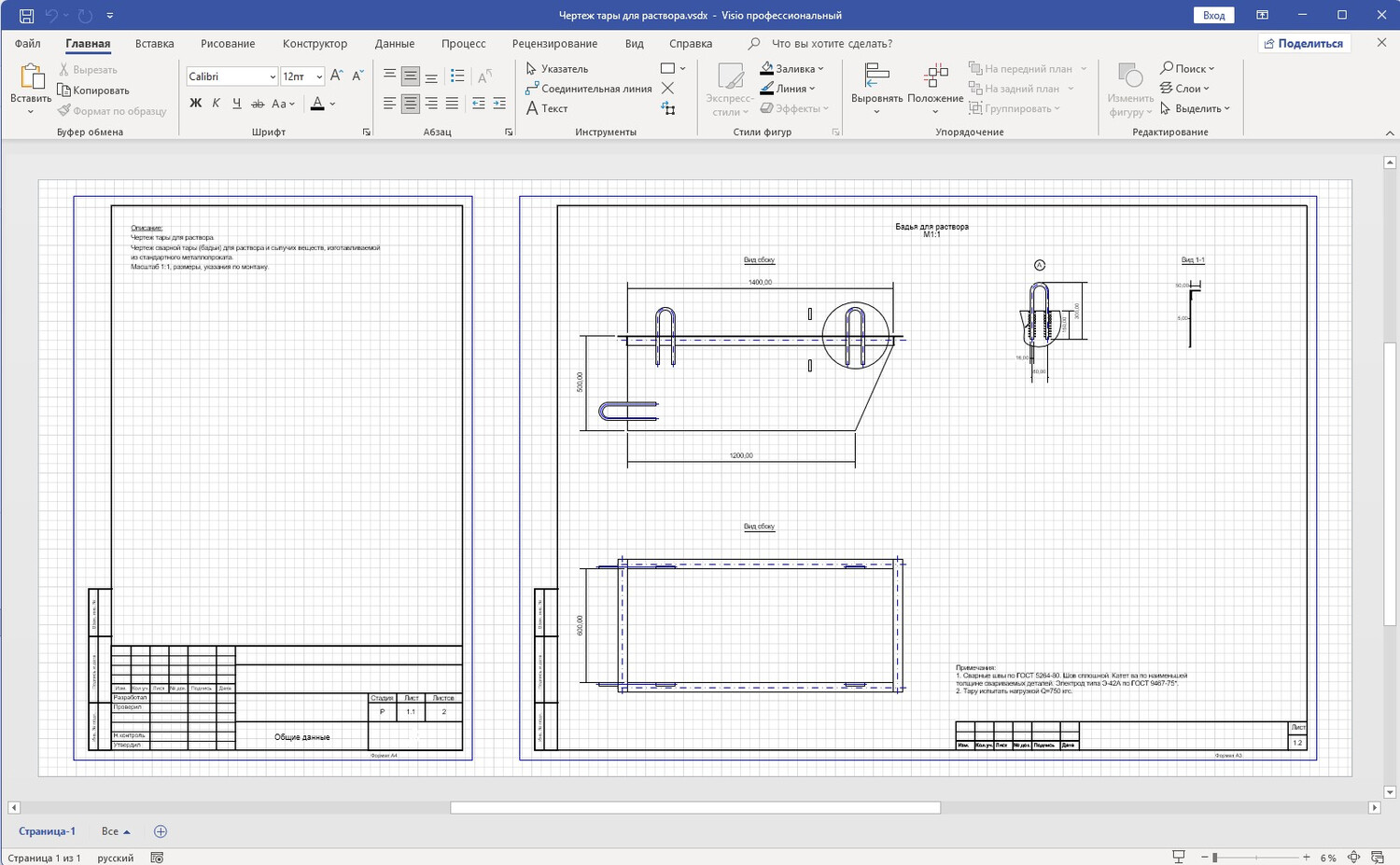

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
