Чертежи лекальных кривых

Что входит в комплект чертежей лекальных кривых

Предлагаем набор учебных чертежей лекальных кривых, подготовленных на базе сборника задач по начертательной геометрии автора Мироновой. Комплект охватывает все варианты заданий, востребованные в образовательном процессе, и подойдёт для студентов технических специальностей, преподавателей и специалистов, которым требуется точная графическая база.

В набор включены чертежи следующих лекальных кривых:

• гипербола — точное построение с соблюдением геометрических параметров;
• парабола — графическое отображение кривой по заданным условиям;

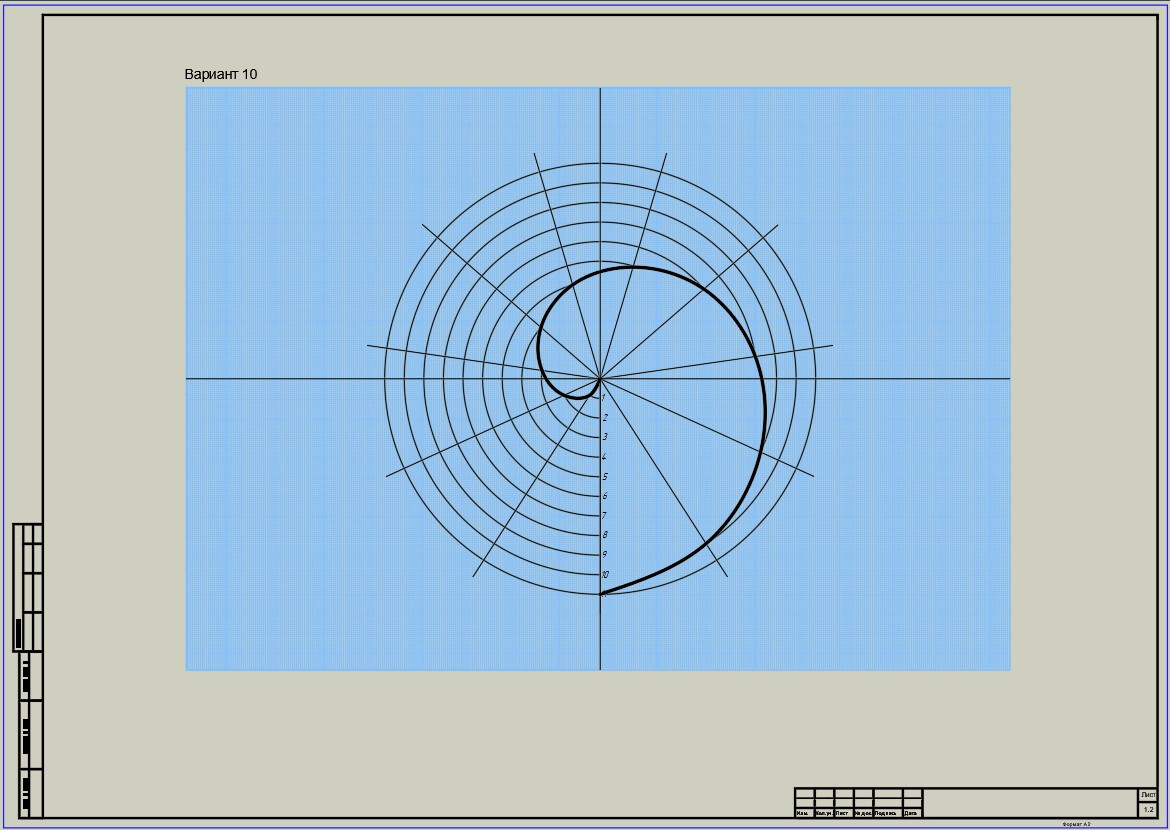

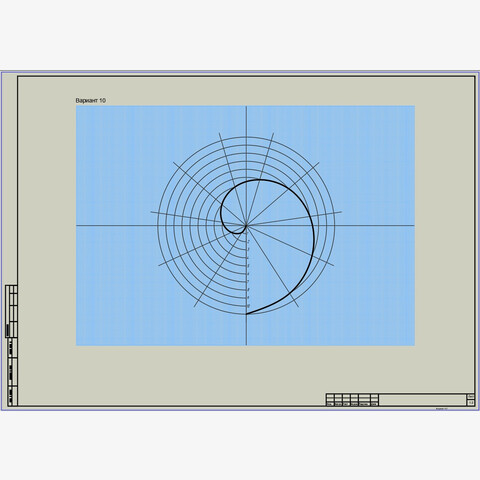

• спираль Архимеда — корректное воспроизведение шага и формы спирали;
• эвольвента — детализированное построение, соответствующее требованиям начертательной геометрии;
• эллипс — чёткое отображение осей и характерных точек кривой.

Особенности оформления и удобство использования

Все чертежи выполнены на подложке из миллиметровой бумаги — это обеспечивает наглядность и упрощает контроль точности построений. Благодаря такому оформлению материалы можно сразу выводить на печать на цветном принтере и использовать как готовую учебную работу либо в качестве эталонного образца для сравнения собственных решений.

Формат чертежей позволяет сохранить масштаб и пропорции, что особенно важно при изучении методов построения лекальных кривых и отработке навыков работы с инженерной графикой.

Форматы файлов:

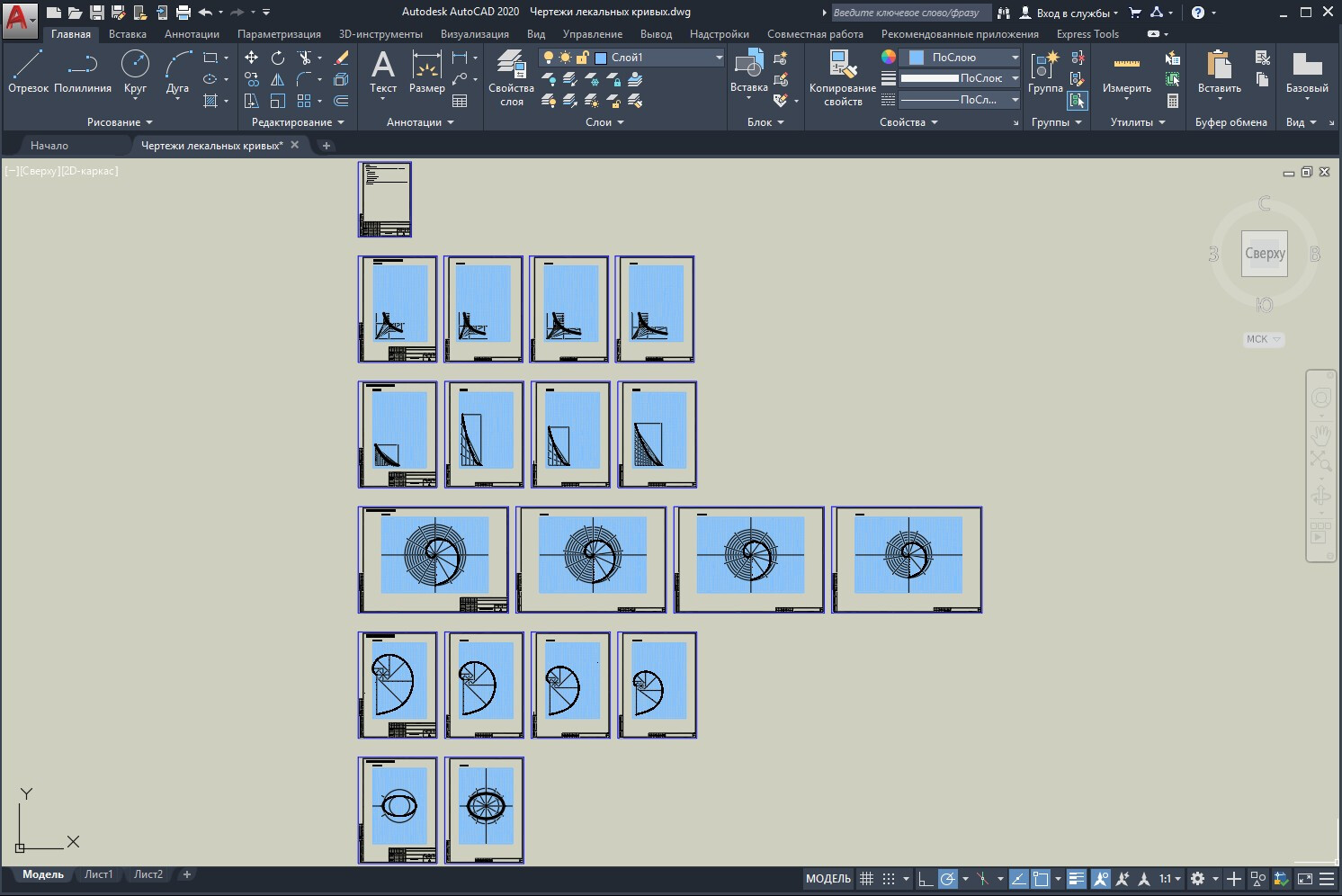

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

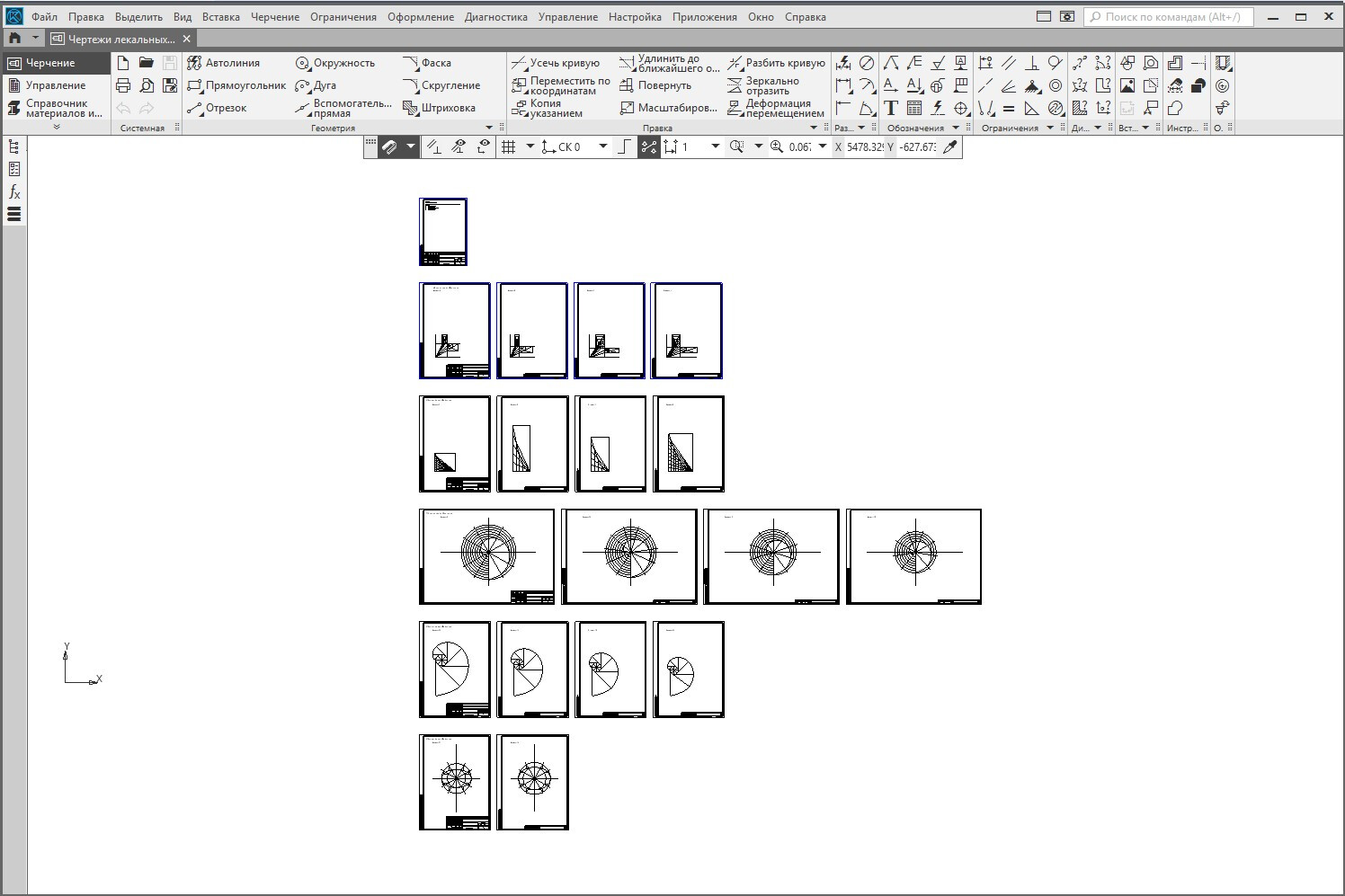

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

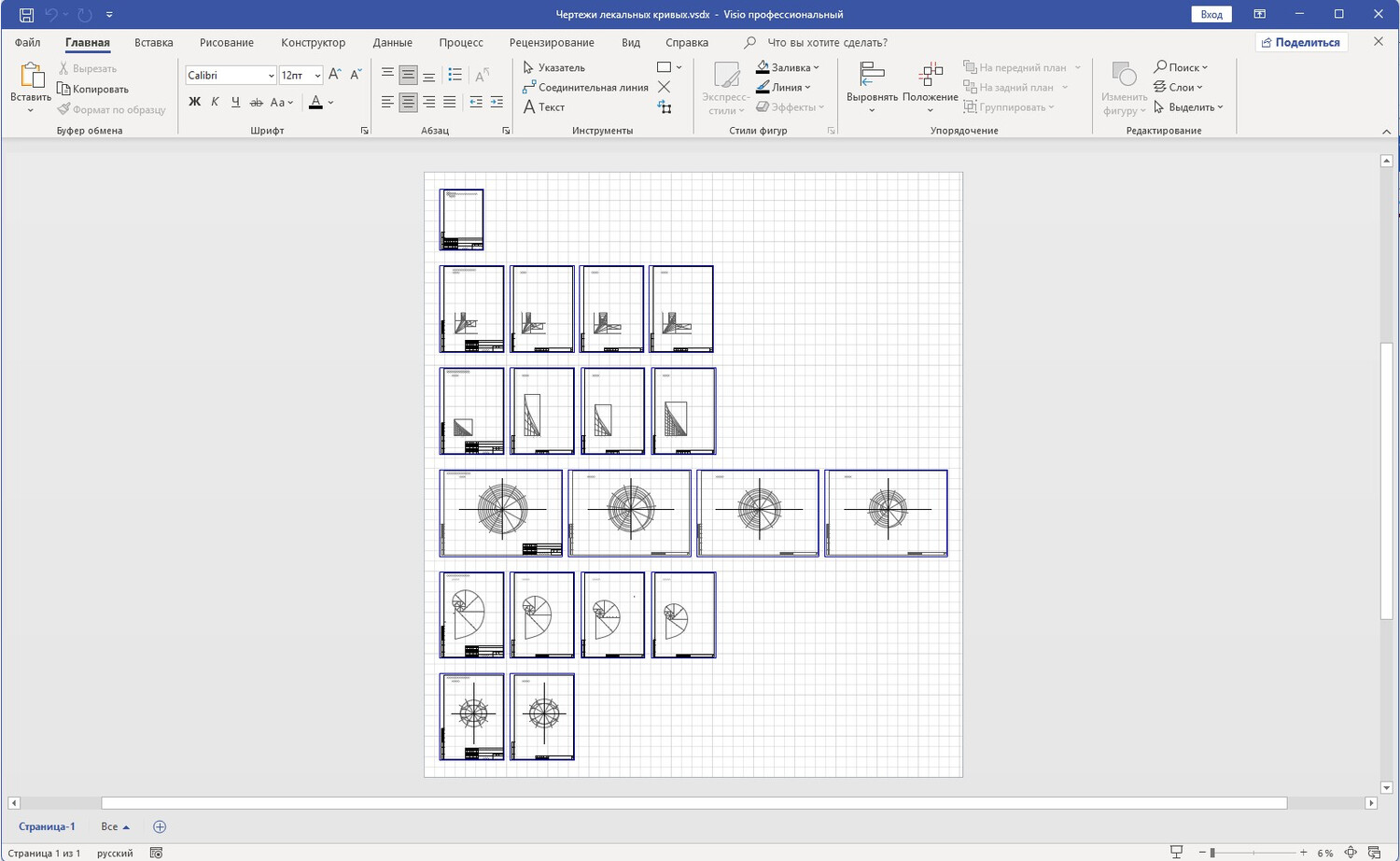

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
