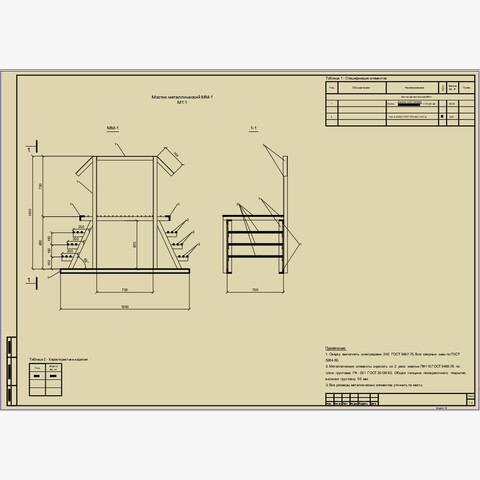

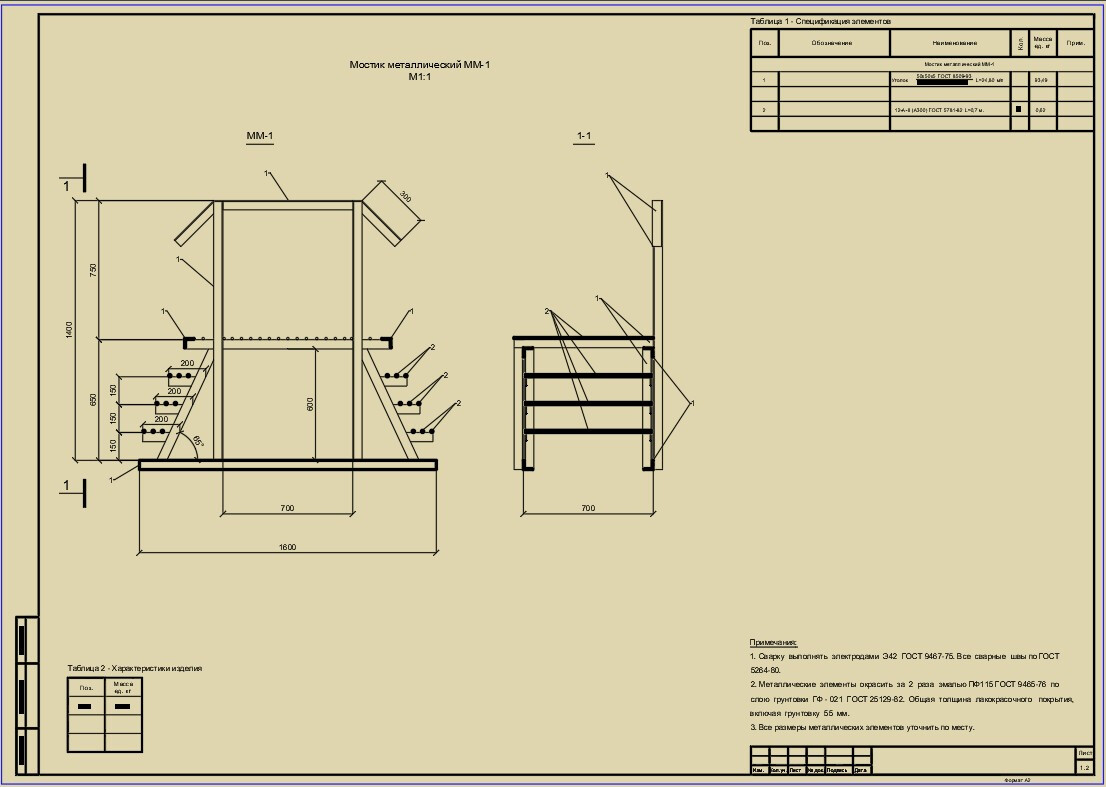

Чертеж переходного мостика

Проект переходного мостика: конструктивные особенности и применение

Переходный металлический мостик, спроектированный на базе стандартного сортамента металлопроката, — это надёжное и технологичное решение для организации безопасного перемещения между площадками, уровнями и инженерными сооружениями. Такая конструкция востребована на промышленных объектах, энергетических установках, складских комплексах и инфраструктурных площадках по всей стране. Унифицированная номенклатура элементов упрощает закупку материалов, сокращает сроки изготовления и гарантирует соответствие требованиям промышленной безопасности.

Ключевые элементы проектной документации

В состав комплекта входят:

• Габаритные и монтажные размеры — определяют общие габариты мостика, высоту перил, ширину прохода, шаг ступеней (при наличии) и точки крепления к опорным конструкциям.
• Деталировочные чертежи элементов — содержат точные размеры каждой детали, допуски, фаски, отверстия под крепёж и другие технологические параметры, необходимые для раскроя и обработки.
• Перечень элементов — спецификация всех составных частей конструкции с указанием марки стали, длины, массы и количества, что позволяет заранее рассчитать объём закупок и спланировать логистику.
• Узлы сопряжения и крепления — демонстрируют способы соединения элементов между собой и с несущими конструкциями, включая сварные и болтовые соединения.

Форматы файлов:

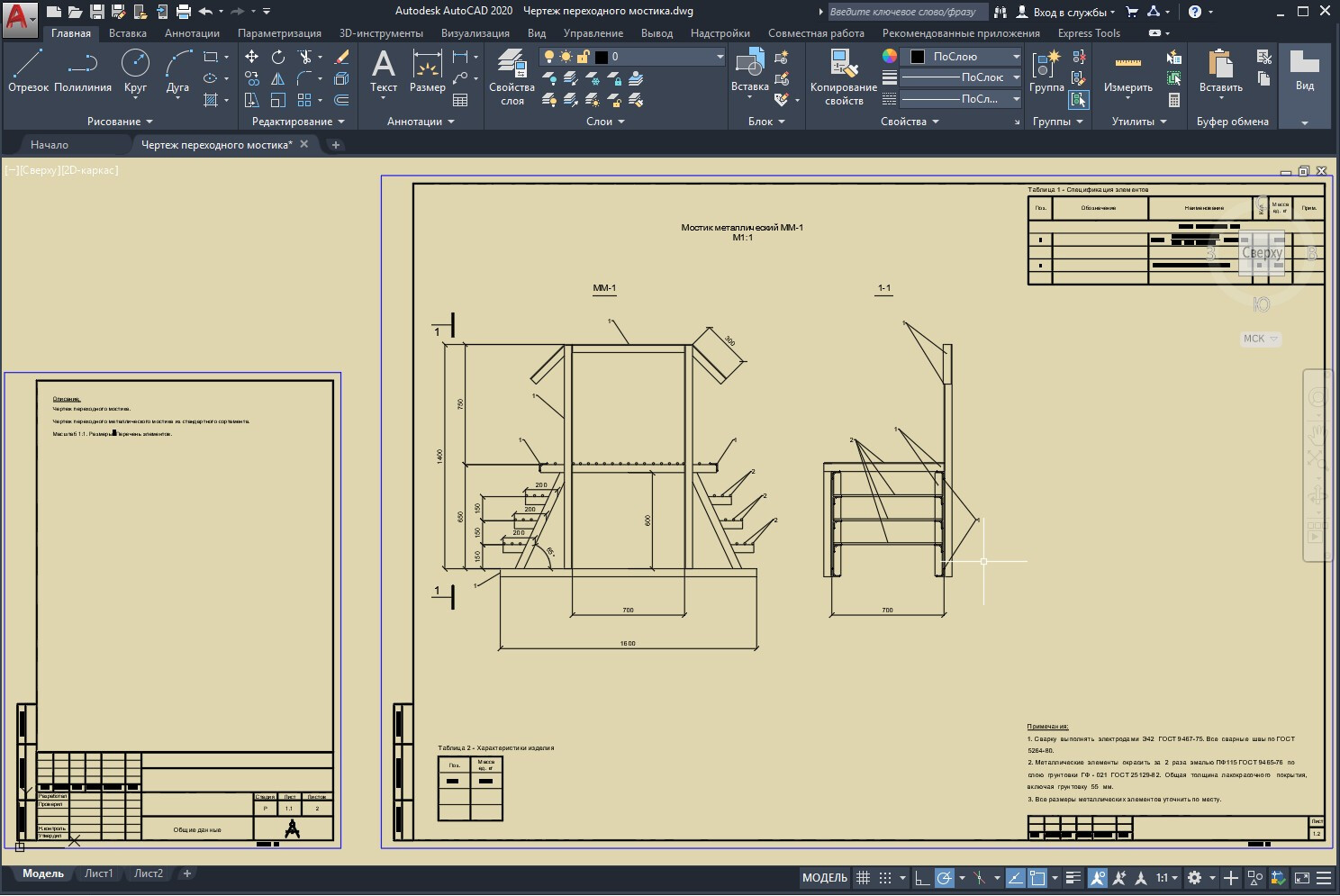

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

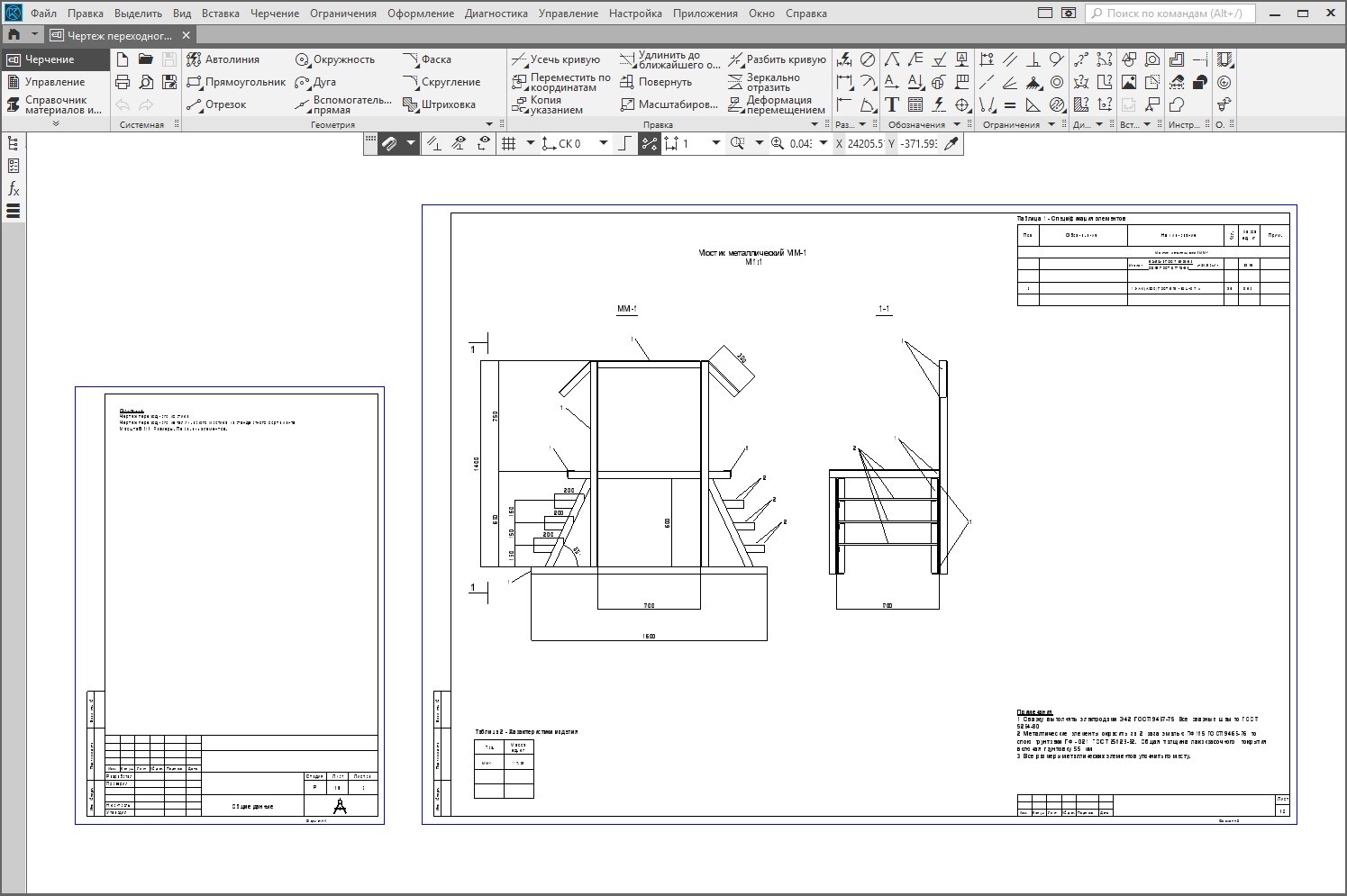

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

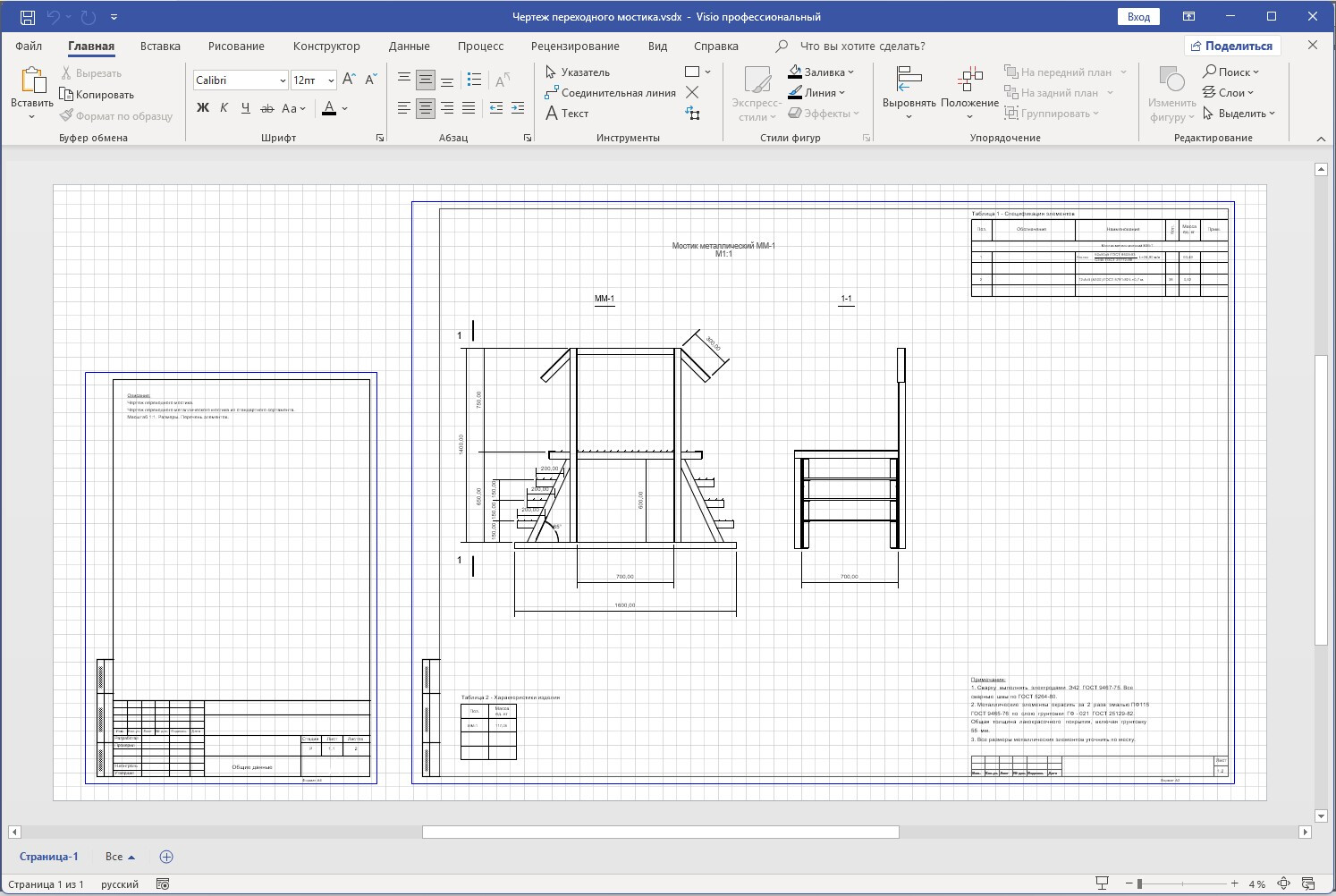

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
