Схемы структурные АТС

Варианты структурного построения АТС

Структурные схемы автоматических телефонных станций (АТС) отражают различные способы интеграции оборудования в общую телекоммуникационную инфраструктуру. В зависимости от функционального назначения и роли в сети выделяют несколько типовых решений:

Включение АТС в состав абонентских комплектов опорной АТС

Схема демонстрирует, как локальная АТС интегрируется в структуру опорной станции в качестве абонентского сегмента. Такое решение позволяет расширить ёмкость опорной сети, сохранив централизованное управление и контроль.

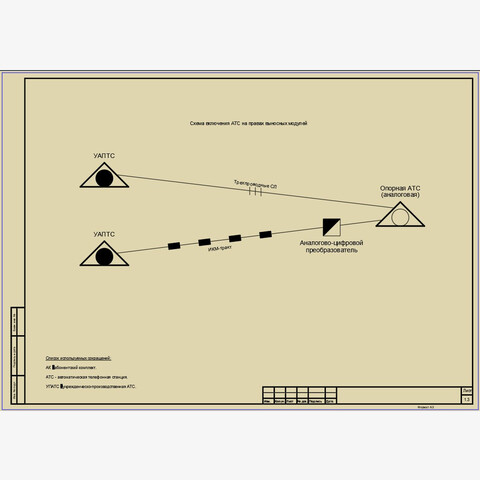

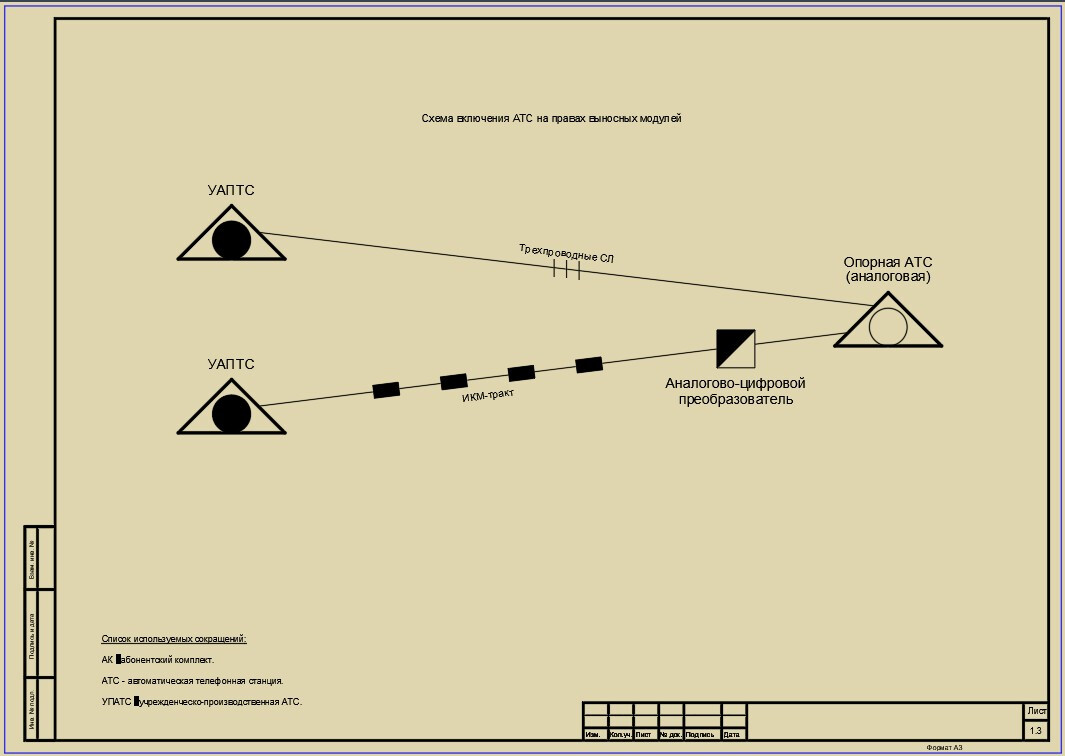

Реализация АТС в роли выносных модулей

Данный вариант предполагает использование АТС как распределённых функциональных блоков, подчинённых центральной станции. Выносные модули обеспечивают покрытие удалённых зон без развёртывания полноценной станции, оптимизируя затраты на инфраструктуру.

Развёртывание АТС в качестве районной станции

В этом случае автоматическая телефонная станция выполняет роль самостоятельного узла связи на районном уровне. Схема отражает полную автономность оборудования, включая маршрутизацию вызовов, управление трафиком и взаимодействие с вышестоящими уровнями сети.

Нормативная база и стандарты оформления

Разработанные структурные схемы соответствуют положениям руководящего документа «Общие принципы включения УАПТС на телефонных сетях общего пользования». Это обеспечивает единообразие решений и их совместимость с действующими телекоммуникационными сетями.

Графическое представление элементов на схемах выполнено в строгом соответствии с требованиями ГОСТ 21.406‑88 («СПДС. Проводные средства связи. Обозначения условные графические на схемах и планах»). Стандарт гарантирует:

• унифицированность символов для всех типов оборудования;
• чёткость и однозначность интерпретации схем;
• соответствие отраслевым нормам проектирования;
• совместимость документации с требованиями монтажных и эксплуатационных организаций.

Форматы файлов:

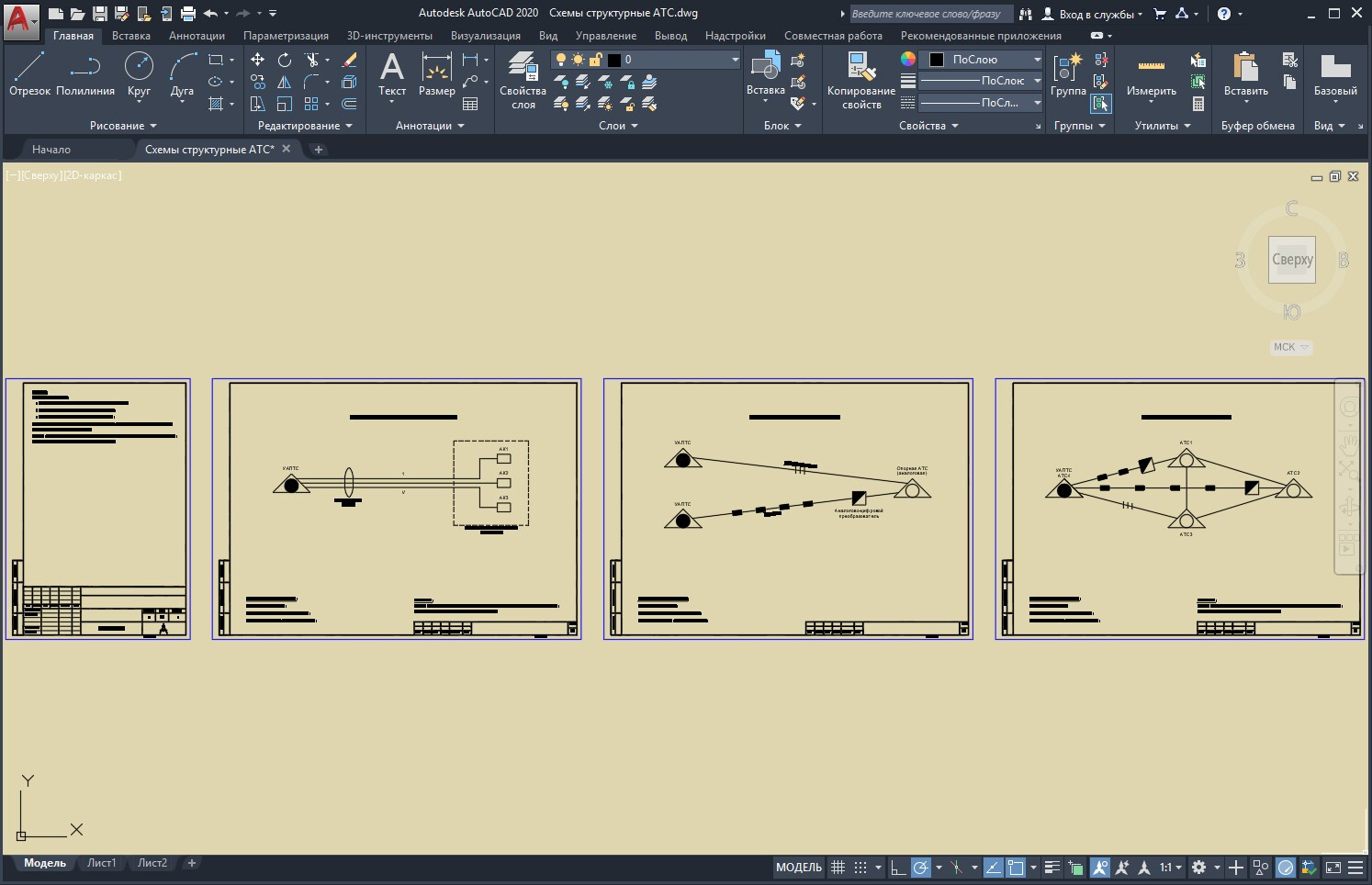

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

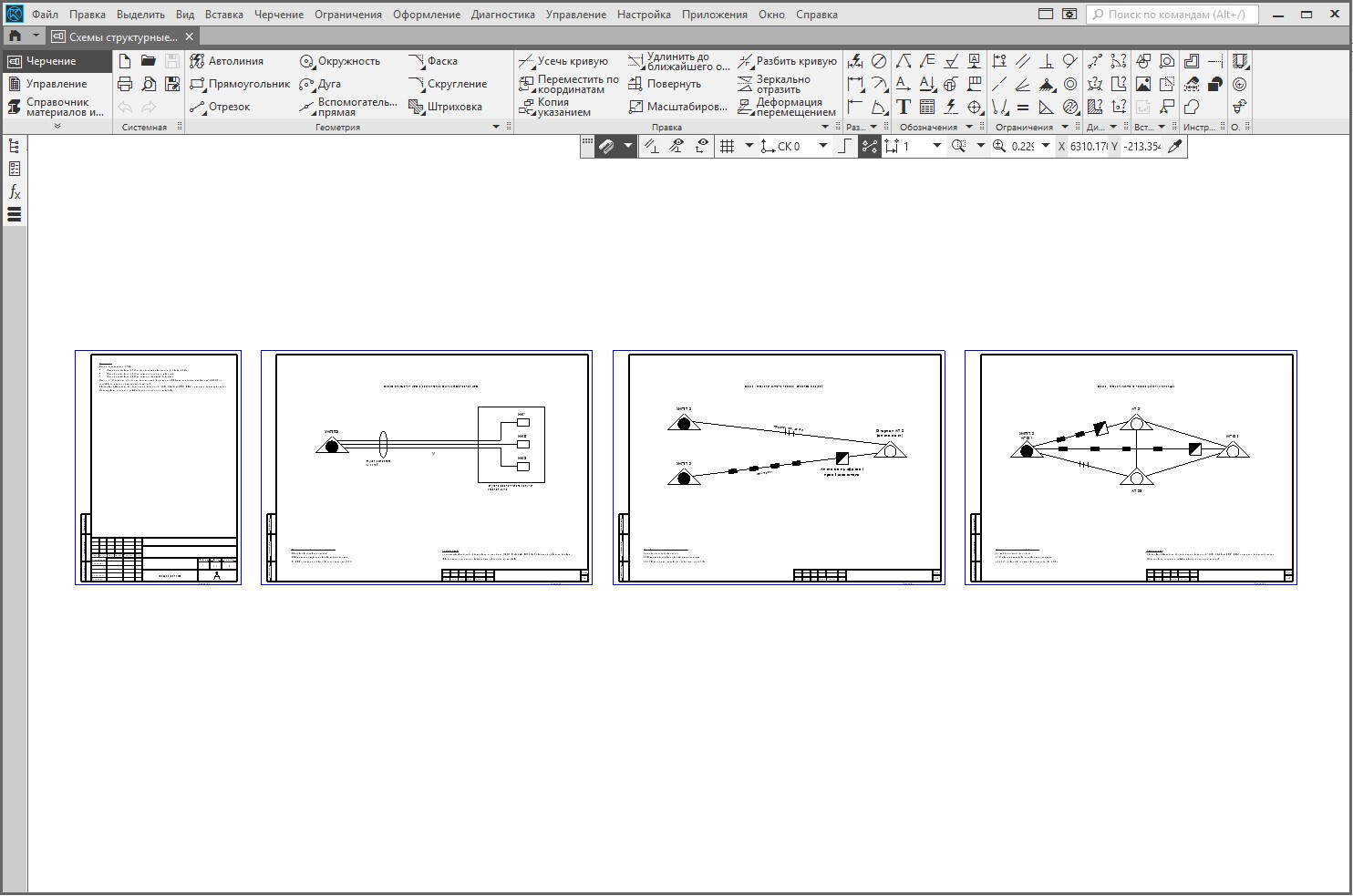

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

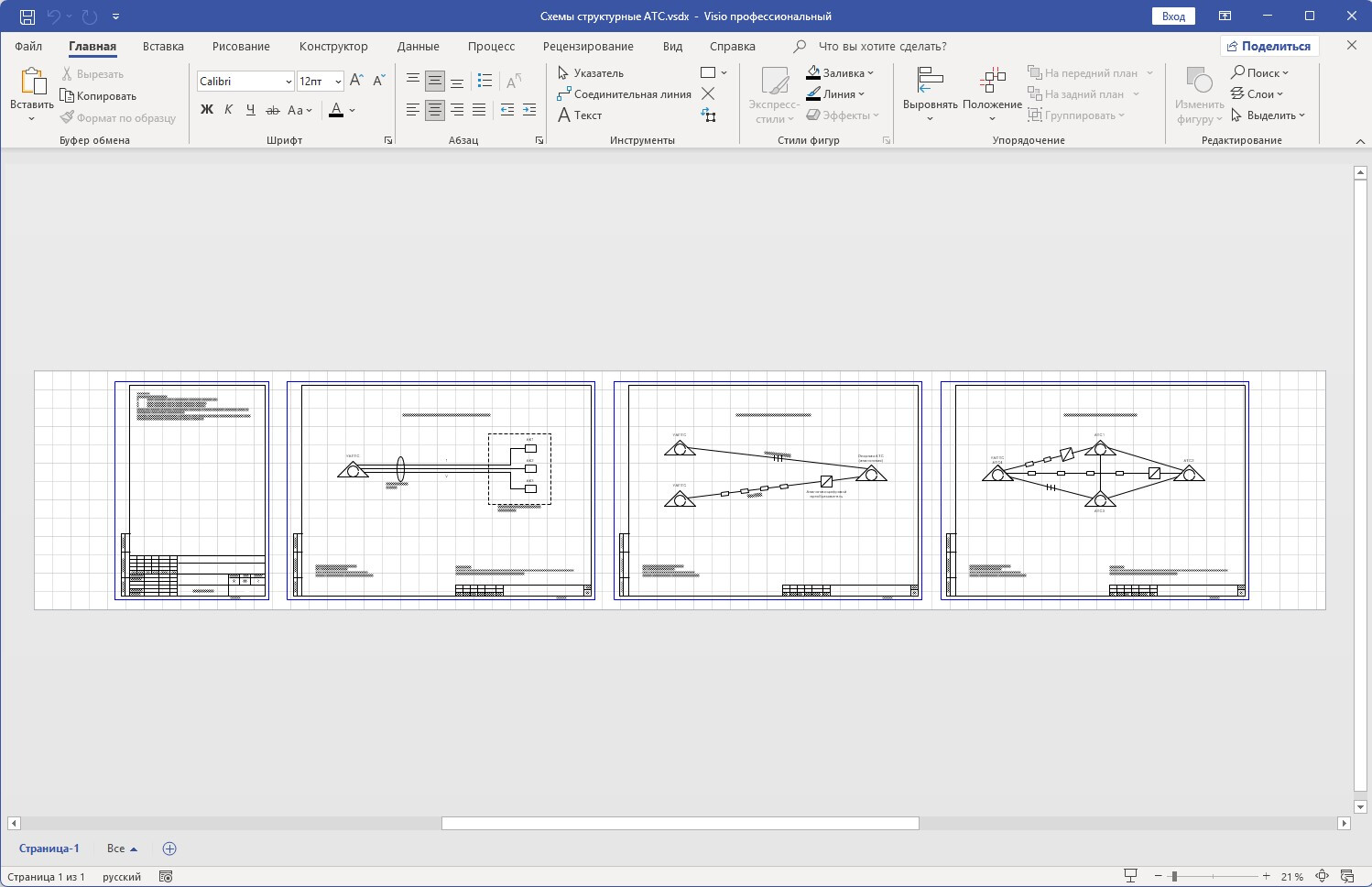

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»
