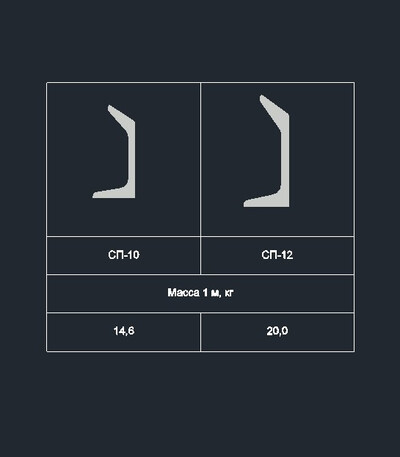

Предлагаем вашему вниманию готовые модели 3D сортамента, выполненные в AutoCAD 2010. Скачивайте файлы в архиве и используйте их при выполнении проектных работ.

Металлопрокат – обширная категория товаров. Прокат бывает четырех типов:

• листовой (лист горячекатаный, оцинкованный, рифленый, х/к);
• трубный (трубы профильные бесшовные, электросварные с разным сечением);
• фасонный/профильный (балки, уголки, швеллеры);
• сортовой (арматурные изделия, проволока, катанка).

Прокатные профили с разным сечением постоянно востребованы в строительном секторе, используются предприятиями химической, энергетической и судостроительной отрасли, задействованы в индустрии по производству пищевой продукции. Что позволяет задействовать готовые модели 3D сортамента при подготовке проектов разных сферах.

Металлические профили различного сечения, трубы, листовой металл, уголки, балки, швеллеры являются основными компонентами металлических конструкций. Все элементы конструкции комбинируются и соединяются в соответствии с требованиями проектной документации.

Технологии 3D визуализации при подготовке проекта

Рабочая документация марок КМ и КМД проходит несколько этапов разработки. При подготовке проектной документации особое значение имеет правильность произведения расчетов различного рода качественных показателей. Они обуславливают прочность готовой конструкции и способность выдерживать нагрузки. Кроме того, вся технологическая документация должна соответствовать действующим стандартам и быть экономически целесообразной. В противном случае после прохождения экспертизы проект будет отправлен на доработку.

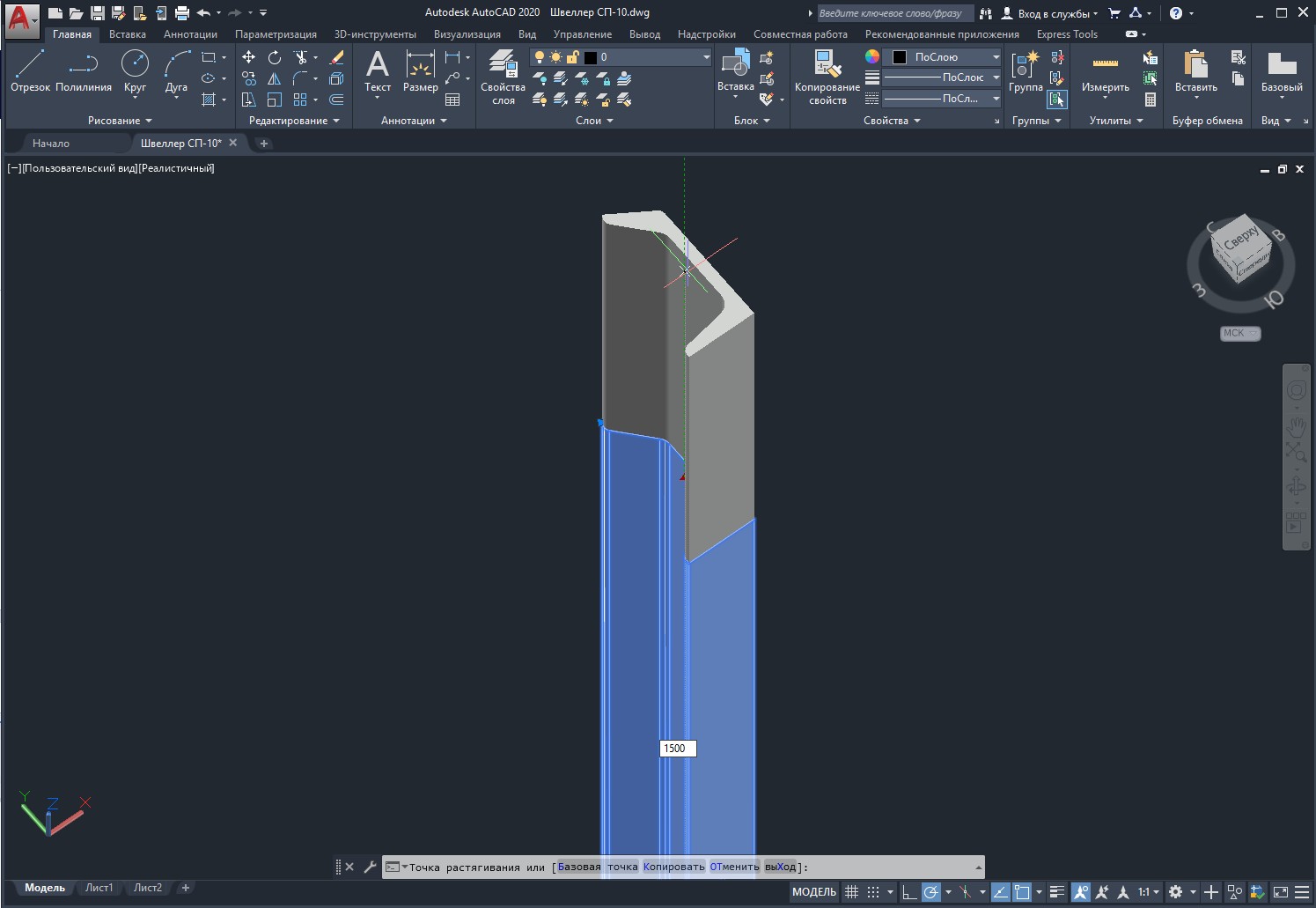

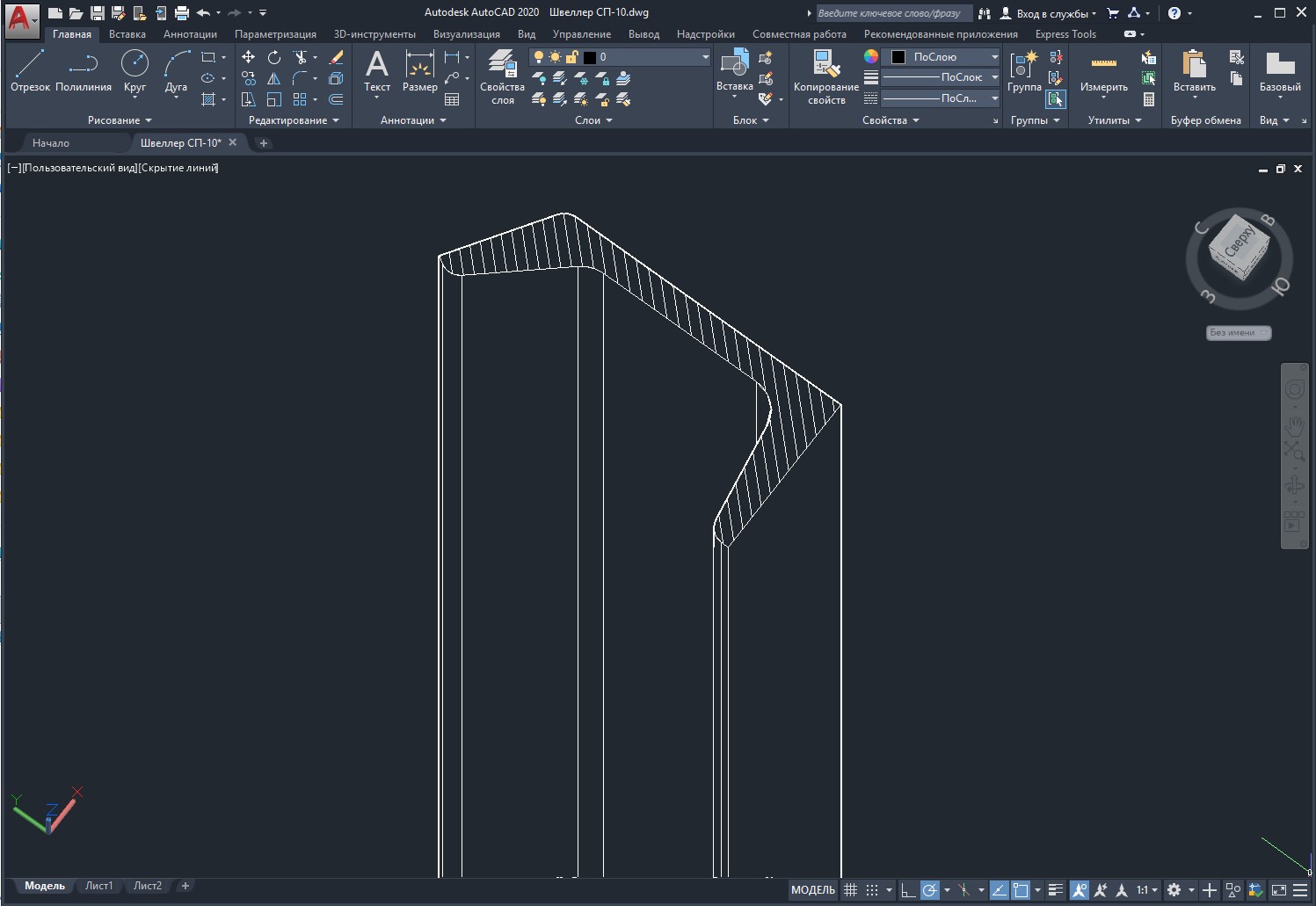

В целях экономии времени конструкторами используются готовые модели 3D сортамента. Трехмерное конструирование позволяет оценить технические особенности будущего изделия, его достоинства и недостатки. Созданная при помощи 3D визуализации модель помогает определить место и назначение каждого компонента, сокращает время проведения расчетов.
